ICT-T550
I.C.T
smt pcb metal coating machines
| כַּמוּת: | |
|---|---|
| מכונת הדבקה להתזת ציפוי ICT ל-PCB
מכונת הציפוי הסלקטיבי האוטומטי ICT PCB מציבה סטנדרט גבוה להגנת PCBA קלה. הוא משתמש בתכנות פשוט ובשינויי הגדרה מהירים כדי לתת תוצאות מובילות. משתמשים עורכים מסלולי ריסוס בחופשיות, כאשר המסך מציג נתיבים נקיים. עבור לוחות רבים, הוא מעתיק או משקף מסלולים במהירות. זה עוקב אחר פלט וזמן אוטומטי. מכונת הציפוי הסלקטיבי האוטומטי PCB פועלת בכונני חשמל, בקרות תעשייתיות, נורות LED, אלקטרוניקה לרכב ועוד. זה עונה על כל הצרכים במהירות חזקה ובזבוז נמוך.
| תכונה
מערכת הילוכים
מערכת ההילוכים במכונת הציפוי הסלקטיבי האוטומטית PCB מתחילה עם פלטפורמה חזקה השומרת עליה יציבה במהלך הריצות. הוא משתמש במנועי סרוו ודרייברים מיובאים להספק חלק. הגדרת מסילת החלקה של Servo Plus נותנת מהלכי X/Y/Z מדויקים וחזרה גבוהה. כיסוי אבק מיוחד מגן על הבורג והמסילה מלכלוך, כך שהתחזוקה נשארת פשוטה. שרשראות מיכלים גמישות שומרות על צינורות וחוטים מסודרים ובטוחים. עיצוב זה מקצר תקלות ומסייע למכונה לפעול בצורה אמינה במפעלים עמוסים. בסך הכל, הוא תומך בעבודה מדויקת במשך שעות ארוכות ללא בעיות במכונת הדבקה בהתזה של ציפוי עבור PCB.
מערכת הובלה
מערכת ההובלה במכונת הציפוי הסלקטיבי האוטומטי PCB משתמשת בשרשרת מיוחדת כדי לעצור לוחות מלהידבק או להיתקע. מנועים שולטים במהירות ועוצרים בזהירות רבה. מהדקי צילינדר מחזיקים את לוחות ה-PCB בחוזקה כך שהם לא זזים באמצע התהליך. רוחב מסילת המדריך משתנה אוטומטית למחצה, מאפשר ללוחות להיכנס ולצאת בקלות. שרשראות ופרופילים לוקחים לוחות כבדים ללא עיקול. הגדרה זו שומרת על זרימה חלקה ומגבירה את התפוקה היומית. זה מתאים היטב לקווים בנפח גבוה.
מערכת ציפוי
למערכת הציפוי יש שסתומים כפולים לעבודות PCBA קשות במכונת ציפוי סלקטיבית PCB אוטומטית. חלקים מודולריים מחליפים שסתומים במהירות למשימות שונות. H-808 עושה נקודות עדינות בחלקים קטנים בנורות LED. H-818 מאוורר סרטים רחבים על לוחות מכוניות. H-828 זורם גבוה עבור שכבות עבות ביחידות כוח. ציר U אופציונלי מסתובב ב-360° ונוטה ב-45° כדי לצפות נקודות קשות. מנורת UV בודקת ריסוס חי, CCD מוסיף כיוון נקודתי. זה מקצץ את הפסולת ב-20-30% ומעניק אפילו הגנה IP67.
מערכת בקרה
מערכת הבקרה מסדרת חלקים בצורה חכמה עם תוויות ברורות לבדיקות ותיקונים מהירים במכונת ציפוי סלקטיבית PCB אוטומטית. הוא משתמש בחלקי סרוו בעלי דיוק גבוה לריצות יציבות. עיצוב פיזור חום עם זרימת אוויר מקרר אותו היטב. מצב לוח בקרה PC פלוס מעלה אמון. זה שומר על פעולות חלקות וללא שגיאות. הוא מקשר לקווי SMT מלאים ללא טרחה.
מערכת הפעלה
מערכת המפעיל מגדירה תוכניות חדשות תוך פחות מ-10 דקות ומשנה שורות בפחות מ-2 ב-Windows 10. תוכנה ידידותית מדריכה את המשתמשים עם שלבים וטיפים קלים. הוא מציג נתיבי עבודה בשידור חי עבור תצוגות ברורות. ראיית CCD עוזרת כתוספת. הפלטפורמה מתאימה את הגובה לכל המשתמשים. זה הופך את מכונת הציפוי הסלקטיבי האוטומטית של PCB לפשוטה ללמידה ולשימוש יומיומי. זה חוסך זמן ומצמצם את צרכי ההדרכה.
מערכת ציפוי שסתומים כפולים מתקדמת
למערכת השסתומים במכונת הדבקה בהתזת ציפוי ל-PCB עיצוב כפול לעבודות מורכבות. החלפה מודולרית נמשכת פחות מ-2 דקות עבור שסתומים שונים. H-808 עושה נקודות עדינות עבור חלקים קטנים ב-LED וגאדג'טים. H-818 מאווררים סרטים רחבים ללוחות רכב. H-828 זורם גבוה עבור שכבות עבות ביחידות כוח. ציר U אופציונלי מסתובב 360° ונוטה 45° כדי להגיע מתחת לחלקים. מנורת UV בודקת בזמן אמת, CCD מכוון ±0.05 מ'מ. זה חוסך פסולת 20-30% ונותן אפילו הגנה IP67.
| מִפרָט
| מכונות ציפוי קונפורמיות סלקטיביות | ||||
| דֶגֶם | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| מספר שסתומים | 2 (שסתום האטומיזציה 1 ראש, שסתום דיוק 1 רֹאשׁ) | 2 (שסתום האטומיזציה 1 ראש, שסתום דיוק 1 רֹאשׁ) | 2 (שסתום האטומיזציה עם 2 ראשים) | 4 (שסתום האטומיזציה 2 ראשים, שסתום דיוק 2 ראשים) |
| שיטת בקרה | מחשב + כרטיס בקרת תנועה | |||
| מספר צירים | X, Y, Z | X, Y, Z, U | X, Y, Z | X, Y, Z |
| גודל PCB | 50*50~450*460 מ'מ | |||
| הנעת ציר | מנוע סרוו מיובא + מודול בורג כדור | |||
| ניקוי אוטומטי של שסתומים | עם מיכל לחץ 5L | |||
| ספק כוח | AC 220V±10%, 50/60HZ, 2.2KW | |||
| מֵמַד | L910*W1600*H1700mm | |||
| משקל נטו | 1000 ק'ג | |||
| קו ציפוי רשימת ציוד

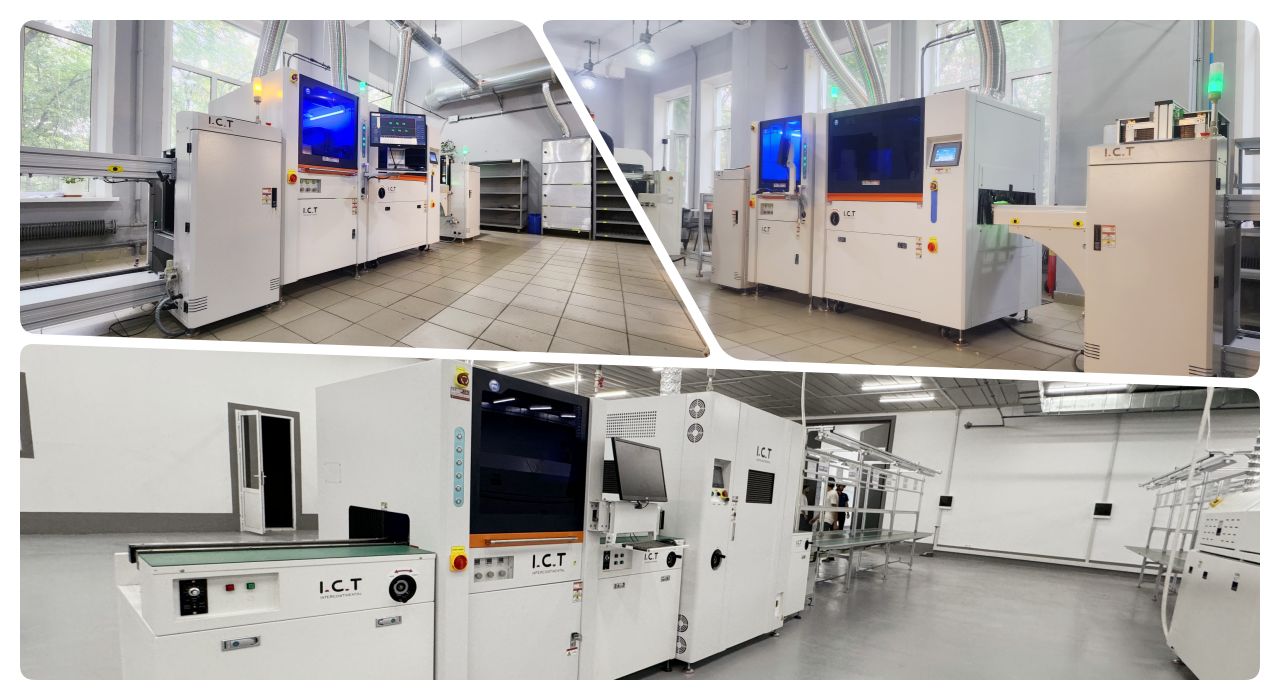

קו ציפוי ה-PCBA שלנו מציע כלים מתקדמים להגנת לוח יעיל ומדויק. קו הציפוי האוטומטי לחלוטין כולל מכונת ציפוי סלקטיבית ליישום מדויק, תנור אשפרה לגימורים עמידים, AOI לבדיקות איכות, הרמה וסנפר לטיפול חלק ומערכת מסועים לייצור חלק.
קו ציפוי PCBA איכותי זה מבטיח פעולה יציבה, ציפוי אמין אטום לאבק, עמיד למים וחסין פיצוץ, העונה על צרכי התעשייה המגוונים. עם עיצובים מודולריים ותמיכה גלובלית מ-ICT, זה משפר את הפרודוקטיביות למשימות ציפוי מגן.
| שם המוצר | ייעוד בקו ציפוי PCBA |
|---|---|
מחיל ציפוי מגן מדויק על לוחות מעגלים להגנה אטומה בפני אבק, עמיד למים והגנה מפני פיצוץ. | |
מקשה ציפויים עם אור IR או UV, מבטיח הגנה עמידה וחזקה. | |
מעביר מעגלים בצורה חלקה דרך קו הציפוי לעיבוד יעיל. | |
מספק ומאחסן PCB עבור קו הייצור, מבטיח קלט ופלט חלקים. | |
| ציפוי קונפורמי AOI | בודק את איכות הציפוי ומזהה פגמים כדי להבטיח סטנדרטים גבוהים. |
| סרטון הצלחת לקוחות
המהנדס שלנו נסע לאירופה לעזרת SMT בתחום האלקטרוניקה לרכב. הלקוח בונה לוחות מחוונים וקיבל סט מלא מ-ICT, כולל מכונת ציפוי סלקטיבי אוטומטית PCB בקו ציפוי עם מעמיס, תנור UV ופרק. הם גם הוסיפו הלחמת גל ובדיקות AOI. המהנדס התקין וכיוון את כל הציוד באתר. הוא לימד את הצוות כיצד לרוץ, לתקן ולטפל בו. בריצות ניסיון, הוא תיקן בעיות זרימה והתכוונן לאיכות מעולה. זה מאפשר ללקוח להתחיל ייצור חזק במהירות. הסרטון מצלם את הדגמת ההתקנה והציפוי החלק.
| שירותים והדרכה
ICT מספקת התקנה ותחזוקה מלאה למכונת ציפוי סלקטיבית PCB אוטומטית. המקצוענים שלנו מאמנים צוותים על הגדרה, שימוש יומיומי ותיקונים מהירים. אנו עונים לשיחות במהירות בעזרת עזרה מרחוק או ביקורים באתר. השיעורים מכסים את עריכות התוכנית ושגרות נקיות. אנו מחזיקים חלקים לגישה נוחה. זה בונה את כישורי הלקוח ושומר על הקווים פועלים היטב. לטווח ארוך, אנו בודקים ומתעדכנים בהתאם לצרכים. זה מוריד סיכונים ומעלה ערך מהיום הראשון.
| מה לקוחות אומרים
לקוחות מעודדים את המהנדסים שלנו לתיקונים חכמים ונסיעות מהירות. הם מדרגים את מכונת הציפוי הסלקטיבי האוטומטי PCB גבוה עבור ריסוס אחיד ומהירות. האריזה נשארת בטוחה במעבר ללא נזק. אנו עונים לשאלות תוך שעות, ומקלים על דאגות. מבנה חזק מעלה את התפוקה שלהם מדי יום. רבים אומרים שזו הבחירה המובילה שלהם לאמינות במכונת ההדבקה של ריסוס ציפוי עבור PCB.
| הסמכות ותקנים
ICT זוכה באישורי CE, RoHS ו-ISO9001 עבור ציוד בטוח וירוק. אנחנו מחזיקים בפטנטים על טכנולוגיה מרכזית כמו החלפת שסתומים. כל המכונות עוברות בדיקות קשות לפני הספינה. זה תומך בסטנדרטים הגבוהים ביותר בכל יחידה.
| אודות חברת ICT ומפעל
ICT מוביל עם מו'פ ובנייה פנימית, בגיבוי 89 צוותים מיומנים. מאז 2012, צמחנו במהירות עם קרנות של 30 מיליון דולר ו-8 סניפים. למעלה מ-1600 לקוחות ב-72 מדינות סומכים עלינו. מפעלים משתמשים בבדיקות קפדניות ובמערכות איכות לתפוקה ללא רבב. גלובליזציה ולוקליזציה מניעה את הפלטפורמה הצולבת-ערכים שלנו בייצור אלקטרוניקה.
