| תנור הלחמה מתקדם PCB Reflow

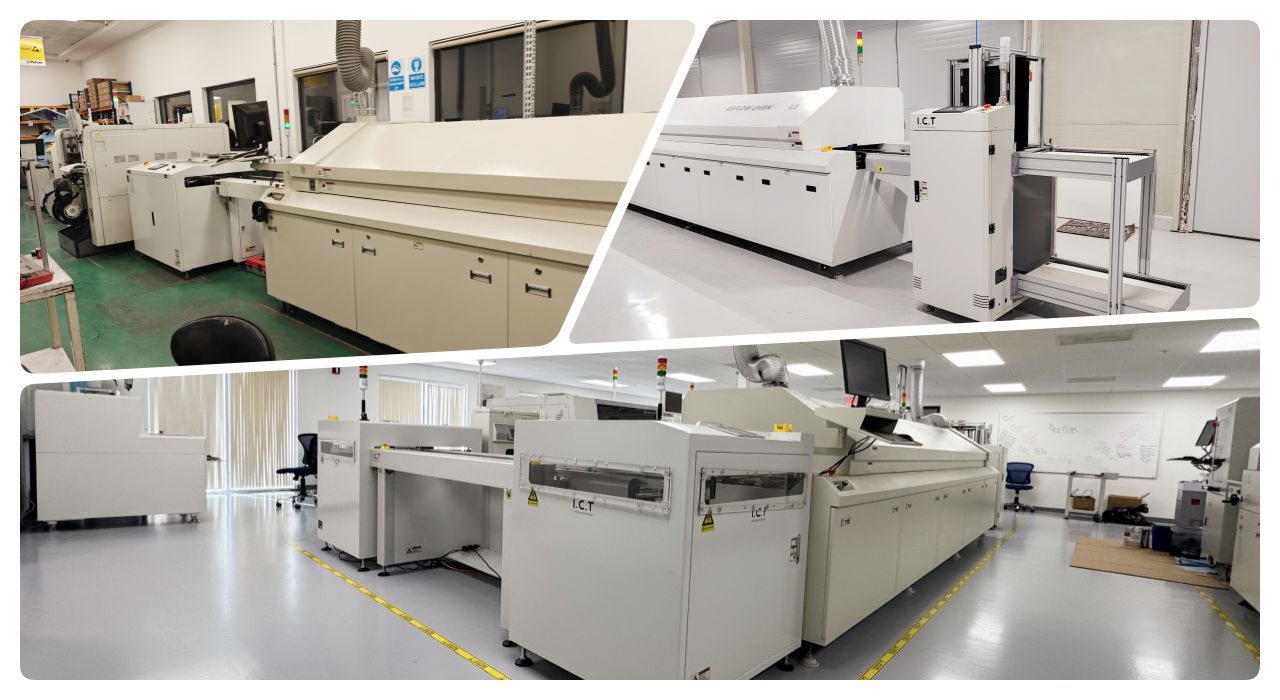

ה-Lyra הוא תנור SMT Reflow מתקדם בנוי להלחמת PCB עליונה. הוא משתמש בעיצוב רענן כדי להגביר את ביצועי החום והשליטה. Siemens PLC נועל את הטמפרטורה בתוך 0.7 מעלות צלזיוס לתוצאות יציבות. אזורי חלל של מודולי חימום מובילים באופן אידיאלי לפיזור וחזרה אחידה.
מסך Windows מחליף סינית-אנגלית במהירות עם נעילת סיסמה. הוא רושם פעולות, מודד עקומות, מדמה ריצות, מאבחן תקלות, מנטר בשידור חי ושומר קבצים אוטומטית. נתיב לוח מוצג בזמן אמת. אזור קירור חדש משנה מדרונות בקלות. שומרים של צד שלישי מוסיפים הגנה. תואם את CE, CCC, UL.
מנועי אינוורטר מכוונים אוויר חם לתנור זרימת אוויר חם ללא עופרת להלחמת PCB. מקור גז אפס, כיסוי מנוע מרים עם תומך מוט. חלקים מיובאים מבטיחים עבודה חלקה ותיקונים נמוכים. אפשרות מערכת שטף שומרת על תא נקי. לולאת מהירות סגורה מחזיקה דיוק. תמיכה מרכזית, מסילות כפולות, קירור מים חיצוני זמין. תנור SMT Reflow זה מתאים לכל סוגי ההלחמה בקווים.
| תכונה
בתנור SMT Reflow, המחשב מקשר עם סימנס PLC כדי להחזיק חום בדיוק של 0.7°C. זה שומר על יציבות גבוהה ועוצר בעיות הלחמה על PCBs. המערכת עוקבת אחר כל ריצה, מנתחת עקומות טמפרטורה ומנבאת באמצעות סימולציה. התראה על תקלות מיידית לתיקונים מהירים. כל הנתונים נשמרים אוטומטית לבדיקות מאוחר יותר. מופעי תנועת לוח חי על המסך. היפוך שפה מקל על כל משתמש. סיסמאות מגנות על הגדרות מפני שינויים. שעון תהליך מלא פועל ללא הפסקה. אבחון מובנה מזהה בעיות מוקדם. בקרה זו פועלת עבור עבודות קשות ללא עופרת. התוצאות תואמות אצווה אחר אצווה. טיפות פסולת ממפרקים גרועים. התפוקה עולה בקווים עמוסים. משתמשים מסתמכים עליו מדי יום. תנור זרימת אוויר חם ל-PCB הלחמה נשאר מדויק תמיד. תכונות נוספות כמו בדיקות וירטואליות מתכננות בטוחות.
מערכת חימום יעילה
המודולים המובילים בתנור SMT Reflow מתכננים את פערי האזור הטובים ביותר לחום אחיד. יכולת החזרה נשארת חזקה על פני לוחות רבים. הוא תומך היטב בתהליכים מגוונים ללא עופרת. מנועי אוויר חם משתמשים בממירים כדי להגדיר מהירויות לפי צורך. חלקים פנימיים וחיצוניים נפרדים כדי להחזיק מעמד זמן רב יותר. לגוף אטום יש כמה חורים כדי להחזיק את הביצועים. הגדרת חנקן ממחזרת בכניסה וביציאה. זה מקצץ את השימוש בגז ומפחית את החמצן. כל האזורים מחימום מוקדם לקירור מקבלים חנקן אם מוסיפים. קישורי מעבה לזרימה נקייה. עומד בתקני IPC-7530 ו-JEDEC. השימוש באנרגיה יורד במהלך הפעולה. חותמות שומרים על נתונים זהים לאחר שנים. זה הופך תנור זרימת אוויר חם להלחמת PCB ליעיל מאוד. PCBs מתחממים ללא נקודות חמות או קרות.
לולאה סגורה בתנור SMT Reflow שולט במהירות ל-±2 מ'מ/דקה. PCBs גולשים ללא בליטות או עצירות. תמיכה מרכזית בתוספת תמסורת כפולה מוסיפה יציבות. אפשרות קירור מים חיצוני משפרת את התוצאות. אין צורך בגז מפשט את ההתקנה. מכסה תנור נפתח באמצעות מנוע עם מוט בטיחות. חלקים מיובאים בדרגה גבוהה פועלים בשקט וארוך. התחזוקה נשארת זולה וקלה. אין צורך בכלים עבור רוב השירות. תזכורות קופצות לטיפול קבוע. הגדרת חיסכון חוסכת בחשמל. עדכוני תצוגת תחבורה בשידור חי. הוא מטפל בשעות ייצור ממושכות. מתאים ללוחות קטנים עד גדולים. תפוקת הקו עולה. הגדרה יציבה מפחיתה שגיאות. זה מבטיח תנור זרימת אוויר חם אמין להלחמת PCB. מסילות כפולות מונעות תזוזה.
| מפרט תנור SMT Reflow
דֶגֶם | L8 | L10 |
מידות (L*W*H)mm | 5000x1300x1530 | 5800x1300x1530 |
מִשׁקָל | כ. 2100 ק'ג | כ. 2315 ק'ג |
מספר אזורי חימום | למעלה8/תחתון8 | למעלה10/תחתון10 |
אורך אזורי חימום | 3110 מ'מ | 3892 מ'מ |
התאמת רוחב מסילה | התאמה ידנית (אפשרות: אוטומטי) | |
נפח פליטה | 10M3/min*2 אגזוזים | |
מערכת בקרה | PLC+מחשב | |
שיטת בקרת טמפרטורה | PID + SSR | |
סוכן שידור | שרשרת + רשת | |
אספקת חשמל נדרשת | מערכת 5 חוטים 3P, N, PE 380 VAC ± 5%, 50 הרץ. מתחים אחרים לפי בקשה | |
כוח לחימום | 64KW | 80KW |
צריכת חשמל | 10KW | 12KW |
זמן התחממות | כ-25 דקות | |
טמפ' טווח הגדרה | טמפרטורת החדר-- 300°C | |
גובה מסוע | 900+/-20 מ'מ | |
טווח מהירות מסוע | 300~2000 מ'מ/מייל | |
צד מסילה קבוע | קדמי קבוע (אפשרות: אחורי קבוע) | |
שיטת קירור | מנוע מאולץ ומאוורר (סטנדרטי) | |
| רשימת ציוד קו SMT

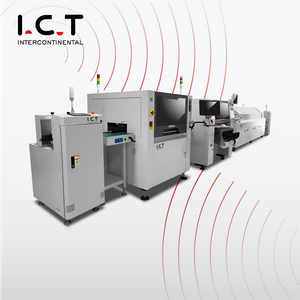

קו הייצור האיכותי שלנו PCBA כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
| סרטון הצלחת לקוחות
לקוח מאוזבקיסטן הגיע למפעל ה-ICT שלנו כדי לראות את קו ה-SMT המלא החדש שלו לפני המשלוח. הם בדקו את דגם L10, קרוב לתנור SMT Reflow שלנו בטכנולוגיה ובבנייה. ההתקנה כיסה את DECAN S1 איסוף-ומקום, מדפסת הלחמה 5151, מפקח AOI AI-5146, מעמיסים NG/OK, מסועי רצועות, מערבל דבק וארון אחסון קר. הם ציינו הלחמה מושלמת אפילו מאזורי התנור. כל המכונות עבדו חלק ללא עצירות. המומחים שלנו נתנו הדגמות וטיפים מפורטים באתר. הלקוח אהב את הביצועים הגבוהים והאמינות של ציוד ICT. טיול זה אישר את בחירתם ובנה שותפות חזקה. תנור זרימת אוויר חם להלחמת PCb הרשים עם תפוקה באיכות עקבית.
| הכשרה ותמיכה מקצועית
ICT מספק תמיכה מלאה לתנור SMT Reflow מתחילתו ועד סופו. אנו מטפלים בהתקנה, תחזוקה והדרכה באתר שלך. מהנדסים עונים לשאלות במהירות באמצעות הטלפון או השלט. אנו מצווים תהליכים כדי להתאים לשינויים בייצור. שדרוגים מגיעים כאשר הטכנולוגיה מתקדמת. חלקי חילוף נשלחים במהירות לכל העולם. מרכזי שירות גלובליים נשארים מוכנים. זה מכסה את כל הצרכים לתנור זרימת אוויר חם להלחמת PCB. לקוחות לא מתמודדים עם עצירות או דאגות. אימון בונה מיומנויות משתמש לריצות יומיומיות. כלים מרוחקים פותרים את רוב הבעיות באינטרנט. ביקורים במקום פותרים מקרים מורכבים. מסמכים וסרטונים מלאים מסייעים בלמידה. תוכניות שירות מתאימות לכל תקציב.
| שבחי לקוחות
לקוחות משבחים את המהנדסים שלנו על פתרון בעיות תוך שעות עם ידע מומחה. תנור SMT Reflow מקבל מחמאות על עבודה יציבה ומעט תקלות. האריזה משתמשת בחומרים חזקים כדי להגיע בטוח לכל מקום. תשובות מהירות למיילים או שיחות בונות אמון. עזרה באתר במהלך ההתקנה הופכת את ההתחלה לקלה. איכות הציוד מחזיקה שנים ללא דהייה. תנור זרימת אוויר חם ל-PCB הלחמה זוכה לחיבורים נקיים בכל פעם.
| ההסמכה שלנו
תנור SMT Reflow שלנו נושא אישורי CE, RoHS, ISO9001 עבור בטיחות ושימוש ירוק. פטנטים מגנים על עיצובים ייחודיים בפנים. זה עומד גם במפרט CCC, UL. בדיקות קפדניות בודקות כל חלק לפני הספינה. זה מבטיח אמינות גבוהה ביותר.
| על ICT והמפעל שלנו
ICT מחזיקה במו'פ וייצור במפעל מודרני בשטח של 12000 מ'ר. צוות של 89 כולל 20 מהנדסים מיומנים. מהירויות צמיחה מאז הקמת 2012. אנו משרתים למעלה מ-1600 לקוחות ב-72 מדינות. בדיקות איכות קפדניות פועלות בכל שלב. מערכת ניהול מלאה מבטיחה את התפוקה הטובה ביותר. זה תומך בקווי SMT מלאים עם תנור SMT Reflow.
