בחירה בין דו מימדי לתלת מימד AOI תלויה במורכבות של משימת הבדיקה ודרישות התקציב. יצרנים בתחום האלקטרוניקה בוחרים לרוב 2D AOI או מכונת בדיקה של SMT AOI ליישומים פשוטים ורגישים לעלות , כאשר המהירות והאמינות החשובים ביותר. עם זאת, AOI תלת-ממדי או בדיקה אופטית אוטומטית הופכים חיוניים ללוחות בצפיפות גבוהה ומורכבים הדורשים איתור פגמים מעולים ואמינות. בדיקה אופטית אוטומטית צריכה להתאים לצרכים הספציפיים של קו הייצור. כאשר משווים בין 2D לעומת 3D AOI, על מקבלי ההחלטות להעריך את מורכבות הלוח, ציפיות אמינות ומשאבים זמינים.
· 2D AOI משתמש בתמונות שטוחות מזווית אחת, מה שהופך אותה למהירה וחסכונית לבדיקות PCB פשוטות בנפח גבוה.
· AOI תלת -ממדי לוכד מפות תלת מימד מפורטות עם מצלמות מרובות, ומגלה פגמים נסתרים ומורכבים שלעתים קרובות מפגמים 2D AOI.
· בחר 2D AOI לגילוי פגמים מהיר וברמת פני השטח על לוחות סטנדרטיים שבהם מהירות ותקציב החשובים ביותר.
· בחר ב- AOI תלת -ממדי בבדיקת לוחות מורכבים וצפופים הדורשים מדידות גובה ונפח מדויקות לאמינות גבוהה.
· מערכות AOI היברידיות משלבות שיטות דו מימדיות ותלת -ממדיות לאיזון המהירות, העלות והדיוק לצרכי בדיקה מגוונים.
· שקול את מורכבות הלוח, דרישות אמינות ותקציב בזהירות לבחירת מערכת AOI שמתאימה ליעדי הייצור שלך.
· השקעה ב- 3D AOI תומכת בהגנה עתידית על ידי טיפול ברכיבים מיניאטוריים והפחתת שיחות פגמים כוזבים.
· הכשרה מתאימה ושילוב מערכות עם תוכנת מפעל משפרים את דיוק הבדיקה ואת הייצור של הייצור.
אַספֶּקט | מערכות AOI 2D | מערכות AOI תלת -ממדיות |
מְהִירוּת | מהיר יותר; אידיאלי לייצור בנפח גבוה | מעט איטי יותר; ההתקדמות האחרונה שיפרה את המהירות |
עֲלוּת | לְהוֹרִיד; טכנולוגיה בוגרת וחסכונית | גבוה יותר; הדמיה מתקדמת מגדילה את ההשקעה |
איתור פגמים | פגמים ברמת השטח בלבד; שיחות שווא גבוהות יותר | מגלה פגמים מוסתרים, נפחיים ומשטחיים; עד 30% יותר פגמים נמצאו |
מגבלות | אין מדידת עומק; לא יכול לבדוק מפרקים נסתרים | עלות גבוהה יותר; הגדרה ותחזוקה מורכבים יותר |
יתרונות | תפוקה גבוהה; גָמִישׁ; פחות בעיות הצללה | מדידת גובה/נפח מדויקת; בדיקה מקיפה |

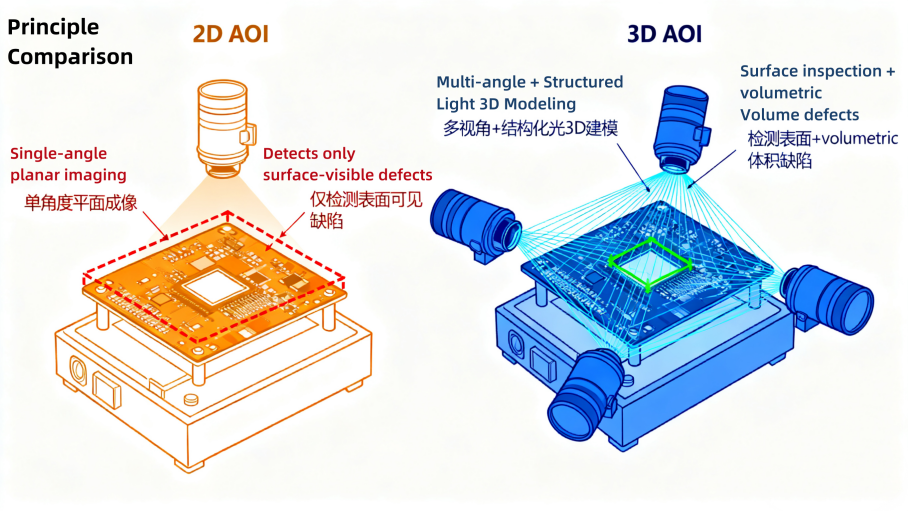

2D AOI מצלם תמונות שטוחות באמצעות מצלמה יחידה, מה שהופך אותה מתאימה לבדיקה מהירה של PCBs סטנדרטיים . שיטה זו מצטיינת בזיהוי פגמים גלויים ברמת השטח כמו חוטים חסרים או רכיבים שגויים. לעומת זאת, תלת מימד AOI משתמש במצלמות מרובות ובאור מובנה כדי ליצור מפות תלת מימד מפורטות. גישה זו מאפשרת מדידה מדויקת של גובה, נפח וצורה , ומאפשרת גילוי של פגמים מורכבים שמערכות דו מימד עלולות לפספס. בעוד ש- 2D AOI מציע עיבוד מהיר יותר ועלות נמוכה יותר, 3D AOI מספק איתור פגמים מעולים ומפחית חיובי שווא, במיוחד בסביבות ייצור מורכבות.

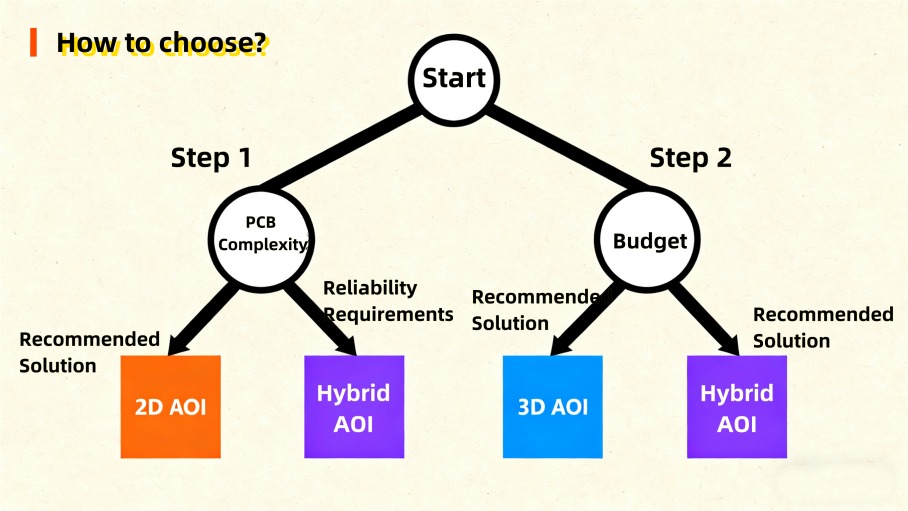

בחירת שיטת הבדיקה האופטית האוטומטית הנכונה תלויה במורכבות הלוח, באמינות הנדרשת ובסביבת הייצור.
· 2d aoi הכי טוב עבור:
o קווי ייצור במהירות גבוהה ונפח גבוה שבהם העלות והתפוקה החשובים ביותר.
o בדיקה של PCBs פשוטים או סטנדרטיים עם רכיבים ברמת השטח ברובה.
o איתור פגמים גלויים כמו רכיבים חסרים, שגיאות קוטביות ומיקומים לא נכונים.
o סביבות בהן החלפה מהירה ובדיקה גמישה הם סדרי עדיפויות.
· 3D AOI הטוב ביותר עבור:
o PCBs מורכבים, צפופים, הדורשים מדידה מדויקת של מפרקי הלחמה וגובה הרכיב.
o יישומים הדורשים אמינות גבוהה, כגון ייצור רכב, תעופה וחלל או מכשירים רפואיים.
o איתור פגמים נסתרים או נפחיים, כולל לידים מורמים, הלחמה לא מספקת ומצבים.
o קווי ייצור בהם הפחתת שיחות שווא ושיפור שיעורי גילוי הפגמים הם קריטיים.
הדיון ב- 2D לעומת 3D 3D AOI מתרכז במהירות איזון, עלות ודיוק הבדיקה. מערכות AOI 2D נותרות הבחירה המועדפת על יישומים פשוטים בנפח גבוה. מערכות AOI תלת -ממדיות מספקות ביצועים ללא תחרות לגילוי פגמים מתקדמים בסביבות מאתגרות. בדיקה אופטית אוטומטית ממשיכה להתפתח, ומציעה ליצרנים את הגמישות להתאים את אסטרטגיית הבדיקה שלהם לצרכים הספציפיים של PCBs ויעדי הייצור שלהם.
2D AOI משתמש במצלמות ברזולוציה גבוהה כדי לתפוס תמונות שטוחות של לוחות מעגלים מודפסים במהלך תהליך הבדיקה. המערכת משווה תמונות אלה לנתוני התייחסות, ומזהה את כל ההבדלים שעשויים להצביע על פגמים. התאורה ממלאת תפקיד מכריע, מכיוון שהיא מדגישה תכונות וסוגיות פוטנציאליות על פני הלוח. הטכנולוגיה מסתמכת על לכידת תמונות זווית אחת , מה שאומר שהיא בודקת רק את מה שנראה מלמעלה. גישה זו מאפשרת בדיקה מהירה של נפחי לוחות גדולים, מה שהופך אותו לאידיאלי לסביבות ייצור מהירות.
יתרון מרכזי ב- AOI 2D טמון בעלות האפקטיביות שלו. הטבלה הבאה מציגה עלויות אופייניות הקשורות ליישום 2D AOI בקו ייצור סטנדרטי SMT:
רכיב עלות | טווח עלויות טיפוסי (USD) |
בסיסי עד אמצע דרגה 2D AOI | 3,200 עד 20,000 $ |
מערכות AOI דו -מימדיות מתקדמות | 30,000 עד 60,000 $ |
דוגמה: YUSH YS-820L | 26,000 $ |
עלויות התקנה | 5,000 עד 15,000 $ |
רישוי תוכנה (שנתי) | 2,000 עד 12,000 $ |
הכשרה (לכל עובד) | 1,000 עד 5,000 $ |
מבנה עלות זה הופך את AOI דו-ממדי לנגיש עבור יצרנים רבים, במיוחד אלה המתמקדים בייצור בנפח גבוה.
2D AOI מספק מספר חוזקות המועילות לייצור אלקטרוניקה. המערכת בוחנת את הלוחות הרבה יותר מהר מבדיקה חזותית ידנית . שיטות ידניות סובלות מעייפות אנושית וחוסר עקביות, אך 2D AOI שומר על תפוקה גבוהה ותוצאות עקביות. הטבלה שלהלן מדגישה את ההבדלים:
תכונה | בדיקה חזותית ידנית | בדיקת AOI 2D |
מהירות בדיקה | איטי יותר בגלל עייפות אנושית ושיקול דעת סובייקטיבי | עיבוד וניתוח מהיר יותר המתאים לייצור בנפח גבוה |
תפוקה | מוגבלת על ידי מהירות אנושית ועקביות | תפוקה גבוהה משמעותית המאפשרת בדיקות מהירות |
עֲקֵבִיוּת | פחות עקבי, מועד לשגיאות | עקביות גבוהה ללא עייפות או סובייקטיביות |
היצרנים מעריכים 2D AOI ליכולתו לגלות פגמים בשלב מוקדם של התהליך , ומונעים מלישים לקויים לקידום ולהפחית את העבודה החוזרת היקרה. המערכת מציעה :
· דיוק גבוה באמצעות עיבוד תמונה מתקדם.
· מהירויות בדיקה מהירות לתפוקה גבוהה.
· תוצאות אובייקטיביות עקביות.
· צמצום טעות אנוש.
· הגדרה מהירה לעיצובים שונים של לוח.
· סיווג פגמים לפי סוג וחומרה.
· רישום נתונים לבקרת איכות.
· חיסכון בעלויות לטווח הארוך.
· שיפור איכות רציף.
· שילוב חלק עם קווי SMT.
· משוב בזמן אמת לתיקון מיידי.
· בדיקה ללא קשר להגנה על רכיבים.
למרות היתרונות שלה, ל- 2D AOI יש מגבלות . המערכת אינה יכולה לבצע בדיקה אמיתית של פלאנריות או לספק נתוני מדידה נפחיים. לעתים קרובות זה מייצר שיעור שיחות שווא גבוה יותר בהשוואה למערכות מתקדמות יותר. כמה אתגרים נפוצים כוללים:
· חוסר יכולת לבדוק מפרקי הלחמה נסתרים או פגמים מתחת לרכיבים.
· מדידת גובה מוגבלת, מה שמקשה על הערכת חלקים גבוהים יותר או בצורת סדירה.
· פגמים מעדינים או נסתרים, כמו חללים קטנים.
· הגדלת שיחות שווא, הדורשות שלבי אימות נוספים.
מגבלות אלה פירושו ש- 2D AOI עובד בצורה הטובה ביותר עבור פגמים מישוריים ולוחות פשוטים. עבור מכלולים מורכבים או יישומים קריטיים, יצרנים עשויים להזדקק להוסיף 2D AOI בשיטות בדיקה אחרות.
מערכות AOI 2D ממלאות תפקיד חיוני בייצור אלקטרוניקה מודרנית. חברות סומכות על AOI 2D כדי לשמור על איכות ויעילות גבוהה בקווי הייצור שלהן. הטכנולוגיה מצטיינת בבדיקת לוחות מעגלים מודפסים (PCB) למומים ברמת השטח. היצרנים בוחרים 2D AOI מכיוון שהוא מציע בדיקה מהירה, אמינה ועקבית מבלי להאט את הייצור.
יצרני האלקטרוניקה משתמשים בתדירות הנפוצה ביותר. המערכת בודקת רכיבים חסרים, מיקומים שגויים ושגיאות הלחמה. מצלמות ברזולוציה גבוהה ועיבוד תמונה מתקדם מאפשרים ל- 2D AOI לאתר אפילו פגמים קטנים במהירות. יכולת זו תומכת בייצור בנפח גבוה, כאשר המהירות והדיוק הם חיוניים.
טיפ: 2D AOI הוא אידיאלי עבור יצרנים שצריכים לבדוק מספר גדול של PCBs פשוטים או סטנדרטיים בכל יום.
הרשימה הבאה מדגישה יישומים נפוצים של 2D AOI בתעשיית האלקטרוניקה:
· מכלול טכנולוגיית הרכבה על פני השטח (SMT): 2D AOI בודק לוחות לאחר מיקום והלחמה של רכיבים. זה מזהה רכיבים שלא במקומם, חסר או מוטה.
· בדיקה בטכנולוגיה דרך חור (THT): המערכת בודקת הכנסות והלחמה נכונות של חלקים דרך חור.
· בדיקת הדבק הלחמה: 2D AOI מאמת את נוכחותו ויישור הדבק הלחמה לפני ההלחמה מחדש.
· אימות הרכבה סופי: הטכנולוגיה מבטיחה כי כל הרכיבים קיימים ומכוונים נכון לפני שהמוצר יעבור לשלב הבא.
· ביקורת בקרת איכות: היצרנים משתמשים ב- 2D AOI לצורך דגימה אקראית וביקורות לשמירה על בקרת תהליכים.
2D AOI מוצא גם שימוש בתעשיות אחרות הדורשות בדיקה מהירה ברמת השטח. עם זאת, ייצור האלקטרוניקה נותר התחום העיקרי בגלל הצורך בבדיקת PCB מהירה בנפח גבוה. תעשיות רכב ומכשיר רפואי דורשים לעתים קרובות בדיקה מתקדמת יותר, ולכן הן נוטות להשתמש ב- AOI תלת -ממדי עבור לוחות מורכבים עם מפרקים נסתרים.
זרימת עבודה של 2D AOI טיפוסית כוללת את הצעדים הבאים:
1. המערכת לוכדת תמונה שטוחה של ה- PCB באמצעות מצלמה ברזולוציה גבוהה.
2. תוכנת עיבוד תמונה משווה את התמונה שנלכדה להתייחסות.
3. המערכת מסמנת את ההבדלים כלאיים כפגמים פוטנציאליים.
4. מפעילים בודקים מועצות מסומנות להמשך פעולה.
2D AOI מספק פיתרון חסכוני לגילוי ליקויים בשלב מוקדם של התהליך. על ידי תפיסת שגיאות לפני ההרכבה הסופית, היצרנים מפחיתים את עבודתו מחדש וגרוטאות. הטכנולוגיה תומכת בשיפור מתמיד ומסייעת לחברות לעמוד בסטנדרטים איכותיים קפדניים.
מערכות AOI תלת -ממדיות משתמשות בטכניקות הדמיה מתקדמות כדי לתפוס מידע מפורט על לוחות מעגלים מודפסים. מערכות אלה מעסיקות מצלמות מרובות ואור מובנה, כמו טכנולוגיית Moiré, כדי לסרוק את הלוח מכמה זוויות. ה- AOI התלת-ממדי של קו יאנג , למשל, משתמש בטכנולוגיית Moiré רב-קרקעית קניינית כדי לייצר נתונים נפחיים אמיתיים. גישה זו מודדת את הגובה, הנפח והקומלנריות של מפרקי הלחמה ורכיבים. מצלמות ברזולוציה גבוהה, לעיתים ברזולוציה של 8 מיקרומטר או 15 מיקרומטר , מאפשרות מדידה מדויקת של אפילו החלקים הקטנים ביותר. הרחבת ציר ה- Z מגדילה את טווח מדידת הגובה, ומאפשרת לבדוק רכיבים גבוהים. אלגוריתמים מיוחדים מעבדים את נתוני התלת מימד, גובה סיכת המדידה, גובה פילה הלחמה וגילוי גשרים. המערכת מבצעת הדמיה ובדיקה במקביל, המאפשרת מדידות תלת מימד מהירות ומדויקות. הדמיה מבוססת עומק זו משפרת משמעותית את דיוק זיהוי הפגמים על ידי הפחתת שיחות שווא ובריחות.
3D AOI מציע מספר יתרונות לייצור אלקטרוניקה, במיוחד בעת בדיקת PCB מורכבים או צפופים. הטכנולוגיה מספקת דיוק ודיוק גבוה בגילוי פגמים. זה לוכד נתונים טופוגרפיים מפורטים, ומאפשר בדיקה של וריאציות גובה ותכונות פני השטח שהם קריטיים במכלולים מורכבים. תלת מימד AOI מגלה ליקויים תלת מימדיים כמו עיוות, כיפוף והרים לידים-נושאים ש- 2D AOI מפספס לעתים קרובות. המערכת בודקת לא רק את המשטח העליון אלא גם את הצדדים והתחתית של הרכיבים, ומאפשרת איתור של פגמים כמו טומבסטון וחלקים מוטים. אלגוריתמי תוכנה מתקדמים, כולל למידת מכונה , שיפור דיוק ודיוק זיהוי פגמים ויכולת הסתגלות. מערכות AOI תלת -ממדיות מספקות מהירויות בדיקה מהירות יותר מאשר שיטות ידניות ואינן דורשות מגע פיזי, ומשמרות רכיבים עדינים. יכולת ההסתגלות של תעשיות AOI תלת -ממדיות עם מורכבות PCB מתפתחת, כמו מכשירים רכב, תעופה וחלל ומכשירים רפואיים. בהשוואה לבדיקת רנטגן אוטומטית, 3D AOI נותר חסכוני יותר לבדיקת פני השטח תוך מתן ניתוח מפורט.
טיפ: AOI תלת-ממדי מצטיין בזיהוי פגמים תלת מימדיים המשפיעים על אמינות ביישומים בצפיפות גבוהה ובאמינות גבוהה.
למרות נקודות החוזק שלה, ל- 3D AOI יש מגבלות מסוימות. המערכות מורכבות ויקרות יותר מ- AOI 2D, וכתוצאה מכך עלויות השקעה ותחזוקה ראשוניות גבוהות יותר. 3D AOI דורש כוח חישובי גדול יותר כדי לעבד את הנפחים הגדולים של נתוני תלת מימד, שיכולים להאט את מהירות הבדיקה. שיטות סריקה, כמו משולש לייזר, כוללות סריקת שטח מפורטות ועשויות להפחית את התפוקה בהשוואה ל- 2D AOI. גורמים אלה הופכים את ה- AOI התלת-ממדי פחות מתאים לקווי ייצור פשוטים ומהירים שבהם עלות ומהירות הם העדיפויות העיקריות. על היצרנים לשקול מגבלות אלה כנגד הצורך בגילוי פגמים מתקדם ובדיקה מקיפה.
מערכות AOI תלת -ממדיות הפכו לכלים חיוניים בייצור אלקטרוניקה מודרנית. יכולות ההדמיה המתקדמות שלהם מאפשרות ליצרנים לבדוק מכלולים מורכבים ברמת דיוק גבוהה. מערכות אלה משתמשות בתפיסת עומק ובזוויות צפייה מרובות כדי לאתר פגמים ששיטות דו -מימדיות מסורתיות מחמיצות לרוב.
תעשיות רבות מסתמכות על AOI תלת -ממדי על משימות הבדיקה התובעניות ביותר שלהן. הטכנולוגיה תומכת בקווי ייצור במהירות גבוהה, שבהם אלפי חלקים עוברים בבדיקה בכל שעה. מפעילים מקבלים משוב מיידי, המסייע להם להתאים תהליכים ולשמור על תקני איכות.
הערה: 3D AOI שומר על מהירות הבדיקה מבלי להקריב דיוק, מה שהופך אותו לאידיאלי לסביבות תפוקה גבוהה.
היצרנים בוחרים 3D AOI למספר יישומים קריטיים:
· קווי הרכבה SMT ו- SMD בצפיפות גבוהה, כאשר רכיבים מיניאטוריים וארוזים בצפיפות דורשים בדיקה מדויקת.
· איתור פגמים כמו קוטביות לא תקינה, התאמה לא נכונה וחלקים חסרים, שקשה להזדהות עם מערכות דו מימדיות.
· מדידת נפח וצורת המפרק המפרק של הלחמה, תוך התגברות על סוגיות כמו השתקפויות ספקולריות והצללה המגבילה את 2D AOI.
· פיצוי על עיוות דירקטוריון והשתקפות, העלולים לגרום לאי דיוקים בבדיקות דו מימדיות.
· בדיקת מועצות מורכבות בענפים עם דרישות איכות קפדניות, כולל ענפי אלקטרוניקה לצרכן, רכב וחלל.
מערכות AOI תלת -ממדיות מצטיינות בסביבות בהן לא ניתן לפגוע באמינות. יצרני רכב וחלל, למשל, תלויים בבדיקת תלת מימד כדי לתפוס פגמים נסתרים שעלולים להוביל לכישלונות מוצרים. חברות אלקטרוניקה לצרכן משתמשות ב- 3D AOI כדי להבטיח שכל מכשיר עומד בתקני ביצועים ובטיחות גבוהים.
זרימת עבודה תלת -ממדית AOI טיפוסית כוללת סריקת הלוח מזוויות מרובות. המערכת יוצרת מפת תלת מימד מפורטת, מדידת הגובה והנפח של כל רכיב ומפרק הלחמה. אלגוריתמים מתקדמים מנתחים נתונים אלה, ומסמנים כל סטיות מהתקן. לאחר מכן מפעילים יכולים לבדוק פריטים מסומנים ולנקוט בפעולה מתקנת.
הגמישות של AOI תלת -ממדי מאפשרת לו להסתגל לעיצובי לוח חדשים ולדרישות ייצור מתפתחות. ככל שרכיבים אלקטרוניים הופכים קטנים ומורכבים יותר, בדיקת תלת מימד מבטיחה שהאיכות תישאר עקבית. היצרנים נהנים משיחות שווא מופחתות, שיפור איתור פגמים ותהליכי ייצור אופטימיזציה.
טיפ: תלת מימד AOI היא הבחירה המועדפת על יצרנים הזקוקים לבדיקה מדויקת ואמינה בסביבות ייצור מהירות ומורכבות.
יכולות גילוי קובעות את הבסיס לכל מערכת פיקוח אופטית אוטומטית. בהשוואה בין 2D לעומת 3D AOI, כל שיטה מציעה נקודות חוזק וחולשות ייחודיות. מערכות AOI 2D מסתמכות על הדמיה מלמעלה למטה כדי לזהות פגמים ברמת השטח. מערכות אלה מצטיינות באיתור רכיבים חסרים, שגיאות קוטביות והלחמה להדביק יישום שגוי. עם זאת, הם נאבקים עם פגמים נסתרים או נפחיים מכיוון שהם חסרי תפיסת עומק.

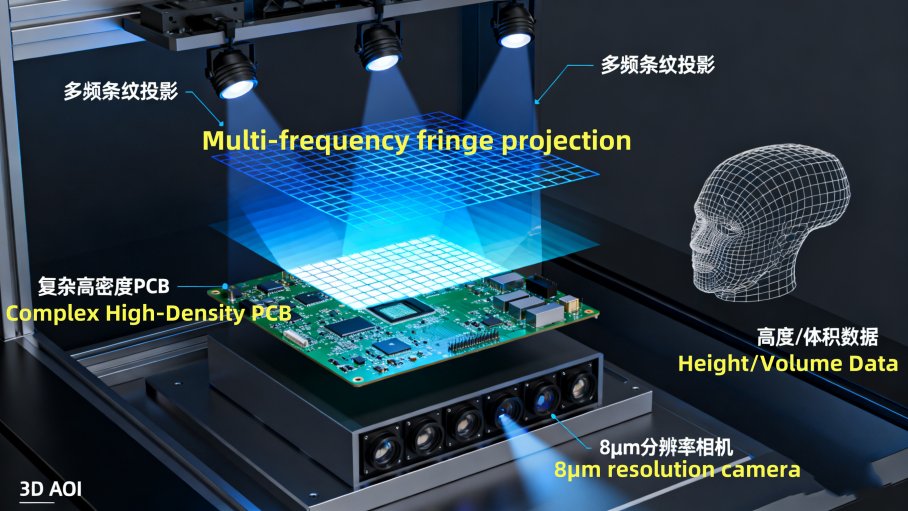

מערכות AOI תלת-ממדיות משתמשות באור מובנה ומצלמות מרובות כדי ליצור מפה תלת מימדית של הלוח. גישה זו מאפשרת מדידה מדויקת של גובה הרכיב, הקולנאריות ונפח הלחמה. כתוצאה מכך, תלת מימד AOI מגלה סוגיות כמו סיכות מורמות, הלחמה לא מספקת ועוגת עגלת חבילות - פוגע בכך ש- 2D AOI מפספס לעתים קרובות.
הטבלה הבאה מדגישה את ההבדלים בשיעורים חיוביים כוזבים ודיוק זיהוי פגמים:
סוג מערכת AOI | שיעור חיובי כוזב | דיוק גילוי פגמים | הערות על שליליות שווא |
Legacy 2d AOI (מבוסס על כללים) | עד ~ 50% | ~ 85–90% | גבוה יותר בגלל חוסר מידע עומק |
3D AOI משופר AI | מופחת מתחת ל -10% (4–6%) | 97–99% | נמוך יותר בגלל נתוני עומק 3D |
מערכות AOI תלת -ממדיות מפחיתות משמעותית את חיובי השווא ומשפרות את גילוי הפגמים הכולל. יצרנים הזקוקים ליכולות בדיקה מתקדמות בוחרים לעתים קרובות תלת מימד AOI לביצועים המעולים שלה.
הערה: 3D AOI מספק בדיקה מקיפה יותר על ידי לכידת פגמים פנימיים וגם נפחיים, מה שהופך אותו לאידיאלי עבור מכלולים מורכבים.
מהירות ועלות ממלאים תפקיד קריטי בבחירת מערכת AOI. מערכות 2D לעומת 3D AOI שונות זו מזו באזורים אלה. 2D AOI מציע מהירויות בדיקה מהירות יותר והשקעה ראשונית נמוכה יותר. מערכות אלה דורשות הגדרה פחות מורכבת והדרכת מפעילים מינימלית. היצרנים יכולים לפרוס AOI 2D במהירות בסביבות בנפח גבוה.
מערכות AOI תלת מימד דורשות מחיר רכישה ראשוני גבוה יותר והתקנה מיוחדת יותר. הטכנולוגיה דורשת כיול, הכשרה שוטפת וכוח חישובי גדול יותר. עלויות התחזוקה נוטות גם להיות גבוהות יותר בגלל מורכבות המערכת. עם זאת, תלת מימד AOI מספק יכולות בדיקה משופרות ויכול להפחית פגמים יקרים לאורך זמן.
הטבלה שלהלן משווה את העלות הכוללת של בעלות ודרישות תפעוליות:
אַספֶּקט | מערכות AOI 2D | מערכות AOI תלת -ממדיות |
מחיר רכישה ראשוני | מתחיל בסביבות 3,200 דולר | יכול לעלות על 110,000 $ |
עלות תחזוקה שנתית | 5,000 עד 15,000 $ (סוף התחתון) | 5,000 עד 15,000 $ (סוף גבוה יותר) |
הגדרה סטנדרטית | הגדרה מיוחדת, כיול והדרכה | |
דרישות תפעוליות | מורכבות נמוכה יותר | מורכבות גבוהה יותר, ידע מיוחד |
שיקול החזר ROI | עלויות מראש ותחזוקה נמוכות יותר | עלויות גבוהות יותר, אך שיפור זיהוי הפגמים |
מערכות AOI תלת-ממדיות דורשות השקעה גדולה יותר אך מציעות יתרונות לטווח הארוך באמצעות איתור פגמים משופרים והפחתת עבודות חוזרות. יצרנים קטנים יותר עשויים להעדיף AOI 2D על ידי כדאיותו וקלות השימוש.
התאמת היישום תלויה בסוג מכלול לוח המעגלים המודפס ויכולות הבדיקה הנדרשות. מערכות 2D לעומת 3D AOI משרתות כל אחת צרכי ייצור שונים. 2D AOI עובד בצורה הטובה ביותר עבור מכלולי PCB פשוטים יותר עם בעיקר תכונות ברמת השטח. מערכות אלה מספקות בדיקה מהירה וחסכונית עבור לוחות סטנדרטיים ושלבים מוקדמים של קו SMT.
3D AOI מצטיין בבדיקת מכלולים מורכבים הדורשים מדידת עומק ובדיקות קומפוזליות. הטכנולוגיה מזהה פגמים הכוללים גובה רכיב, נפח הלחמה ודף עיוות. תעשיות כמו מכשירים רכב, תעופה וחלל ומכשירים רפואיים מסתמכים לרוב על AOI תלת -ממדי כדי לעמוד בסטנדרטים איכותיים קפדניים.
הטבלה שלהלן מסכמת איזה סוג AOI מתאים לכל יישום:
סוג AOI | סוגי הרכבה מתאימים של PCB | יכולות בדיקת מפתח | הַנמָקָה |
2d aoi | מכלולי PCB פשוטים יותר עם תכונות תלת מימד פחות מורכבות | ליקויים ברמת השטח כמו הדבקת הלחמה יישום שגוי, שגיאות קוטביות, חלקים חסרים | חסכוני ומהיר; פרוס בשלב מוקדם של קו SMT; מוגבלת להדמיה מלמעלה למטה |
3D AOI | מכלולי PCB מורכבים יותר הדורשים מדידת עומק ובדיקות קוטלנריות | ליקויים הכוללים גובה רכיב, נפח, קוטלנריות כגון הלחמה לא מספקת, סיכות מורמות, עיוות חבילה | משתמש במצלמות אור מובנות ורב-זווית לגילוי פגמים תלת-ממדיים מדויקים |
טיפ: על היצרנים להתאים את מערכת הבדיקה האופטית האוטומטית שלהם למורכבות הלוחות שלהם ולדרישות האמינות של התעשייה שלהם.
החלטת ה- 2D לעומת התלת מימד AOI מעצבת את יעילות הבדיקה ואת האיכות הכוללת של מוצרים מוגמרים. על ידי הבנת חוזקותיה של כל מערכת, היצרנים יכולים לייעל את תהליך הבדיקה שלהם ולהשיג תוצאות טובות יותר.
מערכות AOI היברידיות מפגישות את התכונות הטובות ביותר של טכנולוגיות בדיקה דו -ממדיות ותלת -ממדיות. היצרנים משתמשים במערכות אלה כדי להתמודד עם המורכבות ההולכת וגוברת של מעגלים מודפסים מודרניים. על ידי שילוב של שתי שיטות בדיקה במכונה אחת, מערכות AOI היברידיות מספקות בקרת איכות גמישה, יעילה ומקיפה.
מערכות AOI היברידיות מציעות מספר יתרונות עיקריים:
· 2D AOI מספק הדמיה אמינה ואיכותית לרכיבים גלויים . זה עובד היטב לגילוי פגמים פשוטים ושומר על עלויות הבדיקה נמוכות.
· AOI תלת -ממדי מרחיב יכולות בדיקה למפרקי הלחמה נסתרים, מדידות גובה וגילוי פגמים מורכבים. זה מוצא סוגיות ש- 2D AOI לא יכול לראות.
· מערכות היברידיות מיישמות 2D AOI שם היא מספיקה ועוברות ל- 3D AOI לבדיקה מתקדמת. גישה זו חוסכת זמן וכסף תוך שיפור כיסוי הפגמים.
· היצרנים יכולים לבדוק מוצרים במהירות וביעילות, ולהתאים את שיטת הבדיקה לצרכים הספציפיים של כל אזור לוח.
מערכת ה- AOI ההיברידית של ימאהה מוטור מדגימה כיצד טכנולוגיה זו פועלת בפועל. ה- YRI-V משלב בדיקת דו מימדית ותלת-ממדית עם מצלמה זוויתית עם 4 מיוונים ומקרן תלת מימד בן 8 כיוונים. מערך זה משיג מהירות בדיקה ודיוק מובילה בתעשייה. המערכת מצטיינת בבדיקת רכיבים אולטרה-קטנים, מגרשים עדינים וגימורי משטח מראה, שקשים למערכות AOI מסורתיות. אוטומציה המופעלת על ידי AI ב- YRI-V מפשטת את יצירת וכוונון נתוני הבדיקה. מפעילים זקוקים למיומנות פחות מיוחדת, מה שמקל על השימוש במערכת. הגישה ההיברידית תומכת בבדיקה מהירה ומדויקת של רכיבי PCB מגוונים ומורכבים. זה עומד בדרישות של ייצור SMT מודרני, שם הלוחות קטנים יותר, צפופים יותר ופונקציונליים מתמיד.
טיפ: מערכות AOI היברידיות עוזרות ליצרנים לאזן בין מהירות, עלות ודיוק בדיקה. הם מספקים פיתרון מעשי לאתגר ה- 2D VS 3D AOI בתעשיית האלקטרוניקה של ימינו.
מערכות AOI היברידיות ממשיכות להתפתח. ככל ש- PCBs הופכים מורכבים יותר, מערכות אלה ישחקו תפקיד גדול יותר בהבטחת איכות המוצר ואמינות המוצר. יצרנים המשקיעים ב- AOI היברידי מקבלים את הגמישות להתאים את אסטרטגיית הבדיקה שלהם ככל שהטכנולוגיה מתקדמת.
מורכבות הלוח ממלאת תפקיד מרכזי בבחירת מערכת AOI הנכונה לכל מכלול לוח מעגלים מודפס. ככל שמספר הרכיבים, הצפיפות והשימוש בטכנולוגיות החבילה המתקדמות גדל, היצרנים זקוקים לנתוני בדיקה שהם אמינים וניתנים לחזרה כאחד. לוחות פשוטים עם רכיבים ברמת השטח בעיקר נהנים מ- 2D AOI . מערכות אלה משתמשות בהדמיה מלמעלה למטה כדי לבדוק אם ישנם חלקים חסרים ושגיאות הלחמה. הם מציעים חיסכון בבדיקה מהירה וחיסכון בעלויות, מה שהופך אותם לאידיאליים לייצור PCB בנפח גבוה.
עם זאת, ככל שהמורכבות עולה, 2D AOI עומדת בפני אתגרים. צללים, וריאציות תאורה והיעדר מידע עומק מגבילים את יעילותו. PCBs מורכבים כוללים לרוב רכיבים מיניאטוריים, פריסות צפופות ועיצובים רב שכבתיים. במקרים אלה, 3D AOI הופך חיוני. מערכות AOI תלת -ממדיות משתמשות במצלמות מרובות או בטכנולוגיית לייזר כדי לתפוס נתוני גובה ונפח . זה מאפשר להם לגלות פגמים כמו עיוות, לידים מורמים ובעיות קוטלנריות - בעיות ש- 2D AOI לא יכול לראות.
יצרנים בתעשיות כמו רכב ואלקטרוניקה תעשייתית מסתמכים על AOI תלת -ממדי עבור מועצות מורכבות. מערכות אלה מספקות נתוני מדידה מקיפים העומדים בתקני IPC-610. זה מאפשר גילוי מוקדם של סחף תהליכים ותומך ביעדים אפסיים.
מערכת AOI | מורכבות הלוח המינימלית בדרך כלל מטופלת | בדרך כלל מטופלים במורכבות הלוח המרבית |
2d aoi | לוחות פשוטים יותר עם בדיקות ברמת השטח; יעיל לגילוי רכיבים חסרים ושגיאות הלחמה; מתעדף מהירות ואפקטיביות עלות | לוחות פחות מורכבים ללא פגמים נפחיים או קשורים לגובה; בדרך כלל לא מתאים ללוחות רב שכבתיים או בצפיפות גבוהה |
3D AOI | לוחות הדורשים בדיקה נפחית כולל מדידת גובה; מתאים לגילוי ליקויים מורכבים כמו לידים מורמים ובעיות קוטלנריות | פריסות לוח בצפיפות גבוהה, רב שכבתי ומורכבות הדורשות זיהוי פגמים תלת ממדיים מפורטים; משמש במגזרי אלקטרוניקה לרכב ותעשייה |
טיפ: עבור PCBs בצפיפות גבוהה, רב שכבתי או ממוזער, 3D AOI מספק את דיוק המדידה וגילוי הפגמים הדרושים לבדיקה אמינה.
דרישות האמינות נבדלות זו מזו בענפים ומשפיעות ישירות על בחירת AOI. מגזרים כמו מכשירים רכב, תעופה וחלל ומכשירים רפואיים דורשים את הרמות הגבוהות ביותר של אמינות המוצר. בתחומים אלה, אפילו פגם יחיד יכול להוביל לזכרונות יקרים או לבעיות בטיחות. על מערכות AOI לספק תוצאות בדיקה עקביות ומדויקות כדי לעמוד בתקני איכות קפדניים.
מספר גורמים מעצבים אמינות בבחירת AOI :
גוֹרֵם | הֶסבֵּר |
סוג הבדיקה | קובע אם ה- AOI בודק בלוח, ברכיב או ברמת SMT, תואם את צרכי התעשייה. |
רזולוציית תמונה | רזולוציה גבוהה היא קריטית לגילוי פגמים זעירים הנפוצים בענפי אמינות גבוהה. |
מהירות הבדיקה | חייב להתאים את סולם הייצור; יש צורך בתפוקה גבוהה ללא פגמים חסרים. |
תכונות אוטומציה | אוטומציה מפחיתה את הטעות האנושית, תומכת באיכות עקבית בענפים קריטיים. |
דיוק ואמינות | בסיסי לעמידה בסטנדרטים מחמירים והבטחת עקביות לגילוי פגמים. |
שילוב עם מערכות אחרות | אינטגרציה חלקה תומכת בקווי ייצור מורכבים אופייניים לרכב/חלל. |
תמיכה לאחר המכירה | תמיכה שוטפת מבטיחה אמינות לטווח הארוך במגזרים התובעניים. |
מערכות AOI מאפשרות גילוי תקלות מוקדמות, מה שמפחית שגיאות ייצור יקרות ומשפר את האמינות של מכשירים אלקטרוניים. טכנולוגיות AOI מתקדמות, כולל AI והדמיית תלת מימד, מסתגלות לעיצובים מורכבים של PCB ולשיעורי פגמים נמוכים יותר. לדוגמה, ציוד AOI יכול להפחית את שיעורי הפגמים מ- 2% ל- 0.5% על ידי אוטומציה של בדיקות שאחרת יהיו ידניות וגוזלות זמן. שיפור זה בזיהוי פגמים מוביל לאמינות גבוהה יותר של מוצרים ולשביעות רצון הלקוחות.
הערה: בחירת מערכת AOI הנכונה לתעשיות אמינות גבוהה מבטיחה שכל מכלול לוח מודפס במעגלים עומד בתקני האיכות המחמירים ביותר.
התקציב נותר שיקול מרכזי בבחירת מערכות AOI דו -ממדיות לתלת מימד. 2D AOI מציע השקעה ראשונית נמוכה יותר והופחת עלויות תחזוקה. מערכות אלה מתאימות ליצרנים מתמקדים בייצור PCB בעל נפח גבוה ורגיש בעלויות. הם מספקים בדיקה מהירה לדירקטורים פשוטים יותר, ועוזרים לחברות לשלוט בהוצאות.
מערכות AOI תלת -ממדיות דורשות השקעה גבוהה יותר מראש. תכונות טכנולוגיית ההדמיה והתוכנה המתקדמות מוסיפות לעלות. הכשרת תחזוקה והפעלת מפעילים מגדילה גם את ההוצאות. עם זאת, תלת מימד AOI מספק ערך לטווח הארוך על ידי הפחתת שיעורי הפגמים ושיפור אמינות המוצר. עבור PCBs מורכבים, ההשקעה בתלת מימד AOI משתלמת לעתים קרובות באמצעות פחות כישלונות ופחות עיבוד מחדש.
על היצרנים לשקול את עלות הבעלות הכוללת כנגד היתרונות של דיוק הבדיקה המשופר. בחירת ציוד AOI המבוסס על נפח ייצור, מורכבות המוצר ויעדי אמינות מבטיחה שהמערכת עומדת הן בדרישות התקציב והן בדרישות האיכות. הכשרה נאותה ותחזוקה שוטפת עוזרת למקסם את ההחזר על ההשקעה.
טיפ: ליצרנים עם תקציבים מוגבלים ולוחות פשוטים, 2D AOI מציעה פיתרון מעשי. עבור אלה המייצרים אלקטרוניקה מורכבת או הדורשים אמינות גבוהה, השקעה ב- AOI תלת-ממדי יכולה להוביל לחיסכון משמעותי לטווח הארוך.
בחירת מערכת AOI אינה עוסקת רק בצרכי הבדיקה של היום. על היצרנים לשקול גם כיצד ההשקעה שלהם תבצע ככל שדרישות הטכנולוגיה והדרישות בתעשייה יתפתחו. ענף האלקטרוניקה ממשיך להתקדם לעבר מיניאטוריזציה רבה יותר, צפיפות רכיבים גבוהה יותר ותקני איכות מחמירים יותר. מגמות אלה דוחפות מערכות AOI כדי לספק בדיקות מדויקות, אמינות ועשירות נתונים.
מערכות AOI 2D מסתמכות על השוואת תמונות וניגודיות. גישה זו עובדת היטב עבור לוחות פשוטים אך נאבקת עם רכיבים מורכבים או מיניאטוריים. כתוצאה מכך, 2D AOI מייצר לעתים קרובות שיעורי קריאה ובריחה כוזבים גבוהים יותר. מערכות Quasi-3D או 2.5D מציעות כמה שיפורים אך עדיין עומדות במגבלות דומות. לעומת זאת, מערכות AOI תלת-ממדיות אמיתיות משתמשות בבדיקה מבוססת מדידה. הם מספקים נתונים מדויקים על גובה הרכיב, נפח המפרק של הלחמה ועל קוטלנריות. זה מקטין שיחות ובריחות שווא, ומסייע ליצרנים לייעל תהליכים ולקרב יותר לייצור אפס פגם. עבור חברות שמכוונות לייצור באיכות גבוהה, השקעה ב- AOI תלת-ממדית לעתים קרובות הגיונית, אפילו עם עלויות גבוהות יותר.
הטבלה שלהלן מסכמת גורמי מפתח המשפיעים על החלטות AOI מוגנות בעתיד:
אַספֶּקט | תַקצִיר |
נהגים | מיניאטוריזציה, אלקטרוניקה מורכבת, ביקוש למוצרי אפס פגומים, צמיחה במגזרים לרכב/רפואה |
אתגרים | עלות ראשונית גבוהה ומורכבות של AOI תלת -ממדי, צורך בתכנות מיוחדות, עדכונים שוטפים |
הזדמנויות | שילוב AI/ML לגילוי פגמים טוב יותר, הרחבה לאריזה מתקדמת, ממשקים ידידותיים למשתמש |
מגמות עתידיות | העבר ל- True 3D AOI, AI/ML לניתוח חזוי, בדיקה מוטבעת בזמן אמת, שילוב MES/ERP דיגיטלי, מיקוד קיימות |
מגמות שוק אזוריות | לידים אסיה-פסיפיק בנפח; צפון אמריקה/אירופה מתמקדים בענפים בעלי ערך גבוה, אמינות גבוהה |
הצדקת השקעה | 3D AOI מפחית שיחות שווא, מספק נתונים אמינים, תומך בתעשייה 4.0, חיוני לייצור פרימיום |
טיפ: יצרנים המתכננים לעתיד צריכים לחפש מערכות AOI התומכות ב- AI ולמידת מכונה, שילוב נתונים בזמן אמת ותאימות למערכות ייצור דיגיטליות.
ככל שטכנולוגיית AOI מתקדמת, מערכות עם תוכנה גמישה, חומרה מודולרית ותמיכה בספקים חזקים יתאימו ביתר קלות לדרישות חדשות. חברות צריכות לקחת בחשבון גם את קלות עדכוני התוכנה, היכולת לטפל בסוגי רכיבים חדשים ואת שילוב המערכת עם רשתות נתונים מפעל. בחירת מערכת AOI מוכנה לעתיד מסייעת ליצרנים להישאר תחרותיים עם עולה תקני התעשייה וציפיות הלקוחות.
על היצרנים לבחור 2D AOI לבדיקה יעילה וחסכונית של מכלולי PCBA פשוטים, ואילו תלת מימד AOI מתאימה לוחות מורכבים עם דרישות איכותיות קפדניות . המיישמות טכנולוגיית AOI לצרכי בדיקה , מורכבות המוצר ותקציב מבטיחה תוצאות מיטביות. חברות נהנות מהתייעצות עם ספקי AOI, ביצוע ניסויים ובדיקת כיול ותמיכה במערכת לפני סיום ההחלטות. בדיקת מדריך ההשוואה וההחלטות מסייעת להבטיח שהפתרון שנבחר תואם את דרישות הייצור המתפתחות.
2D AOI בודק לוחות באמצעות תמונות שטוחות מזווית אחת. 3D AOI משתמש בזוויות מרובות ובאור מובנה למדידת גובה ונפח, ומגלה פגמים מורכבים יותר.
2D AOI לא יכול לאתר בעיות במפרקי הלחמה נסתרים. הוא בודק רק משטחים גלויים. 3D AOI מספק מידע עומק ויכול לזהות פגמים נסתרים או נפחיים.
2D AOI עובד בצורה הטובה ביותר עבור ייצור מהיר ונפח גבוה. הוא מציע בדיקה מהירה יותר ועלויות נמוכות יותר. תלת מימד AOI מתאים לקווים איטיים יותר עם לוחות מורכבים.
מערכות AOI תלת -ממדיות זקוקות לתחזוקה וכיול רבות יותר. המצלמות והתוכנה המתקדמות שלהם דורשות עדכונים שוטפים. למערכות AOI של 2D יש אחזקה פשוטה יותר.
מערכות AOI תופסות פגמים בשלב מוקדם של התהליך. הם מונעים לוחות פגומים להתקדם. זה מקטין את העבודות המחודשות, מוריד את העלויות ומשפר את אמינות המוצר הכוללת.
מערכות AOI היברידיות משלבות את החוזקות של בדיקת דו -מימד ותלת מימד כאחד. הם מציעים כיסוי גמיש ומקיף. יצרנים עם מורכבות לוח מגוונת רואים לעתים קרובות תשואות חזקות ממערכות היברידיות.
מפעילים זקוקים לטירונות עבור AOI דו -ממדי. מערכות AOI ותלת מימד היברידיות דורשות מיומנויות מתקדמות יותר, כולל כיול ושימוש בתוכנה. ספקים רבים מספקים תכניות הכשרה.
רוב מערכות ה- AOI המודרניות תומכות בשילוב עם תוכנת MES או ERP. זה מאפשר שיתוף נתונים בזמן אמת ובקרת תהליכים, תמיכה ביוזמות בתעשייה 4.0.
