מחשבים וטלפונים
מחשבים וטלפונים ניידים הם המוצרים האלקטרוניים הנפוצים ביותר בחיי היומיום שלנו. כולם מאמצים טכנולוגיה אלקטרונית מודרנית וטכנולוגיית תקשורת, המספקים נוחות ובידור נהדרים לאנשים.

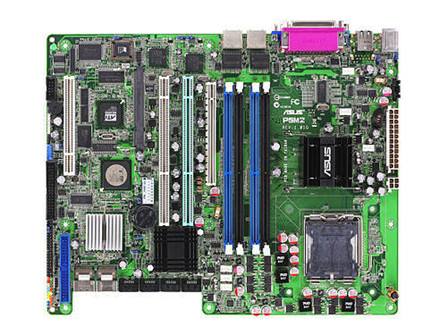

מחשבים מורכבים מיחידות עיבוד מרכזיות, זיכרון, דיסק קשיח, כרטיס גרפי, לוח אם, ספק כוח וכו', המשמשים למחשוב, אחסון, עיבוד והצגת מידע שונים.

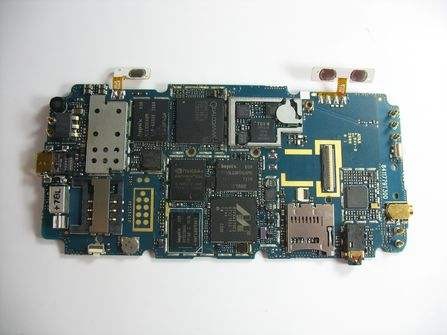

הטלפון הנייד הוא מסוף תקשורת נייד, המורכב ממעבד, זיכרון, מסך, מצלמה, סוללה וכן הלאה.
טכנולוגיית SMT היא אחת מטכנולוגיות הייצור הנפוצות ביותר בתעשיית הייצור האלקטרוני, בשימוש נרחב בייצור טלפונים ניידים ולוחות PCB למחשבים.
עבור לוחות PCB, טכנולוגיית SMT יכולה לממש התקנה אוטומטית מדויקת של רכיבים אלקטרוניים וריתוך זרימה מהירה, ולשפר ביעילות את יעילות הייצור ואיכותו. במקביל, טכנולוגיית SMT יכולה גם להשיג מזעור ומעגלים קלים, מה שהופך את הטלפונים הניידים והמחשבים לניידים וקלים יותר לשימוש.
הייצור והייצור של מוצרים אלה אינם ניתנים להפרדה מתהליכי ייצור SMT ו-DIP.
הרכבת PCB משחקת תפקיד קריטי בשילוב תהליכי SMT ו-DIP לתוך זרימת עבודה שלמה ואמינה של ייצור אלקטרוני.
באמצעות פתרונות מתקדמים להרכבת PCB, היצרנים מבטיחים ביצועים גבוהים, יציבות ואמינות ארוכת טווח עבור מחשבים וטלפונים ניידים.
SMT ( Surace Mount Technology ) ו-DIP ( Dual in-line Package ) הם שני תהליכים שונים המשמשים בהרכבת PCB של מחשבים וטלפונים ניידים.

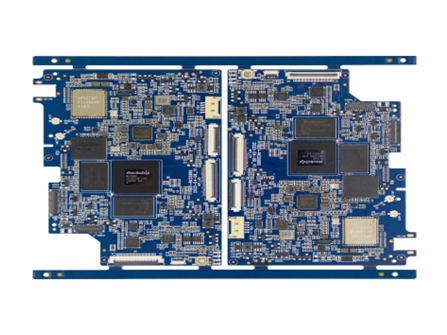

תהליך ה- SMT משמש בעיקר להעברת רכיבים רכובים על פני השטח, כמו מיקרו-שבבים, קבלים, נגדים ומשרנים, ישירות אל פני ה- PCB. שיטה זו היא אוטומטית מאוד, תוך שימוש במגני שבב מדויקים כדי למקם רכיבים ברמת דיוק יוצאת דופן, לרוב תוך ± 30 מיקרומטר. SMT הוא אידיאלי לעיצובים PCB קומפקטיים בצפיפות גבוהה, הנפוצים בסמארטפונים ובמחשבים ניידים, כאשר אופטימיזציה של החלל היא קריטית. התהליך תומך בשילוב של רכיבים מתקדמים כמו מודולי מערכת-על-שבב (SOC) וחיישנים מיניאטוריים, המאפשרים למכשירים לספק ביצועים גבוהים בגורמי צורה דקים. בנוסף, SMT משפר את שלמות האות ומפחית את הקיבול הטפילי, וזה חיוני למעבדים במהירות גבוהה ומודולי זיכרון במחשבים ומכשירים ניידים המאפשרים 5G.

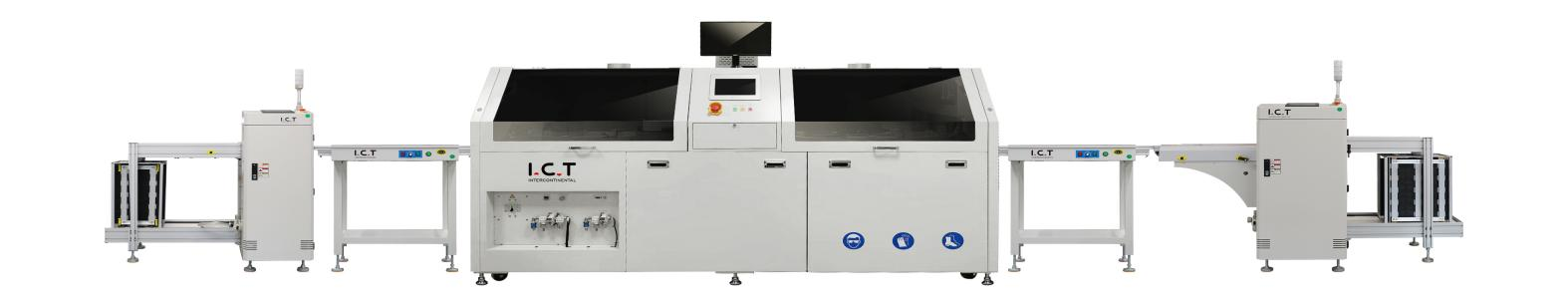

לעומת זאת, תהליך ה- DIP מתמקד ברכיבים דרך חור דרך, כמו שקעים, מתגים ומחברים, המוכנסים לחורים שנקדחו מראש ב- PCB ומוחזקים במקומם. טבילה מוערכת בזכות החוסן המכני שלה, מה שהופך אותו מתאים לרכיבים העומדים באינטראקציה פיזית תכופה, כמו יציאות USB או מתגי הפעלה במחשבים. בעוד שהוא פחות אוטומטי מ- SMT, DIP מבטיח עמידות ביישומים שבהם הרכיבים חייבים לעמוד במתח, כמו למשל במחשבים ניידים מחוספסים או במכשירים ניידים המיועדים לסביבות קשות. התהליך משמש גם לרכיבים מדור קודם או למודולים מתמחים הדורשים הרכבה מאובטחת כדי לשמור על אמינות לטווח הארוך.
ל-SMT וגם ל-DIP יש יתרונות ברורים והם נבחרים על סמך הצרכים הספציפיים של המכשיר. SMT מצטיין בייצור בנפח גבוה ובמזעור, קריטי עבור סמארטפונים מודרניים עם PCB מורכבים רב-שכבתיים. DIP, לעומת זאת, מועדף עבור רכיבים הדורשים עיגון פיזי חזק, המבטיח יציבות במכשירים כמו מחשבים שולחניים עם חריצי הרחבה מודולריים. במקרים רבים, גישה היברידית המשלבת SMT ו-DIP משמשת כדי לאזן בין ביצועים ועמידות. לדוגמה, PCB של סמארטפון עשוי להשתמש ב-SMT עבור המעבד ושבבי הזיכרון שלו, בעוד DIP מאבטח את יציאת הטעינה שלו. כדי לשפר את ביצועי המכשיר, יצרנים משלבים חומרים מיוחדים כמו EMI Shielding Foam במכלולים נבחרים.
חומר זה, המוצב לעתים קרובות באופן דיסקרטי בתוך פריסת ה- PCB, מקלה על הפרעות אלקטרומגנטיות, ומבטיח פעולה יציבה של רכיבים רגישים כמו אנטנות בטלפונים ניידים. הבחירה ב- SMT, DIP או שילוב שלהם תלויה בגורמים כמו סוג רכיב, גורם צורת המכשיר וסולם הייצור. על ידי מינוף תהליכים אלה מבחינה אסטרטגית, היצרנים משיגים את הדיוק, היעילות והאמינות שדורשים המחשבים והטלפונים הניידים של ימינו, ומניעים חדשנות באלקטרוניקה צרכנית.
פרטים נוספים אודות פתרונות SMT של הרכבה של אלקטרוניקה מתקדמת PCB למחשבים וטלפונים, אנא צור איתנו קשר בחופשיות.
להלן הפיתרון להתייחסותך.
תהליך SMT: הדפסת הלחמה --> בדיקת SPI --> הרכבת רכיבים --> בדיקה אופטית AOI --> הלחמה חוזרת --> בדיקת AOI אופטית --> בדיקת רנטגן
הרכבה של אלקטרוניקה מתקדמת PCB SMT ציוד פתרונות בשורה מלאה כדלקמן:: אדם אחד להפעלת כל הקו, אדם אחד שיסייע, סך הכל 2 אנשים.
