פיתרון מפעל חכם חד-פעמי לייצור טלוויזיה חכמה

פיתרון מפעל חכם חד-פעמי לייצור לוח אם חכם טלוויזיה

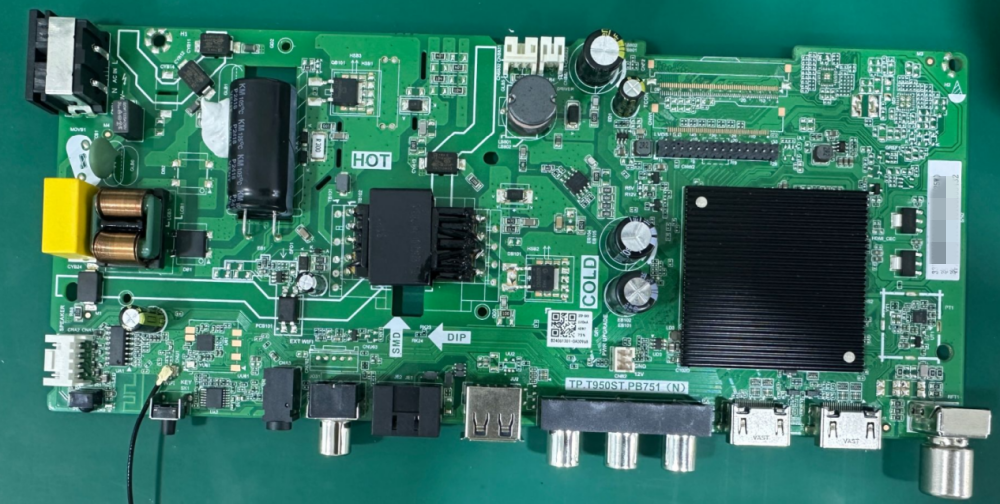

לוח האם חכם טלוויזיה PCBA

בגודל PCB של 230 מ'מ × 198 מ'מ, עם כ -500 רכיבים ללוח (תצורת 2 פאנל):

טלוויזיות חכמות דורשות PCBs מורכבים מאוד וביצועים גבוהים בכדי להבטיח פונקציונליות חלקה, כולל קישוריות לאינטרנט, ממשקים המונעים על ידי AI ותאימות רב-מכונית. כאשר התעשייה עוברת לעבר OLED, MINI LED ו- MICRO LED טכנולוגיות, הביקוש לייצור PCB בעל דיוק גבוה עלה משמעותית. המותאמים היטב קו ייצור SMT ו- DIP הוא חיוני בכדי להבטיח את היעילות, האיכות והאמינות של PCBs בטלוויזיה בייצור בקנה מידה גדול.

מקרה מבחן: פתרון ייצור מקיף של SMT ו- DIP לייצור טלוויזיה חכמה

שורת ייצור SMT לתצורת ייצור טלוויזיה חכמה:

כדי לעמוד בביקוש ההולך וגובר למחשבי טלוויזיה באיכות גבוהה, אנו מציעים קו ייצור SMT אוטומטי ULLLY המיועד לדיוק ויעילות.

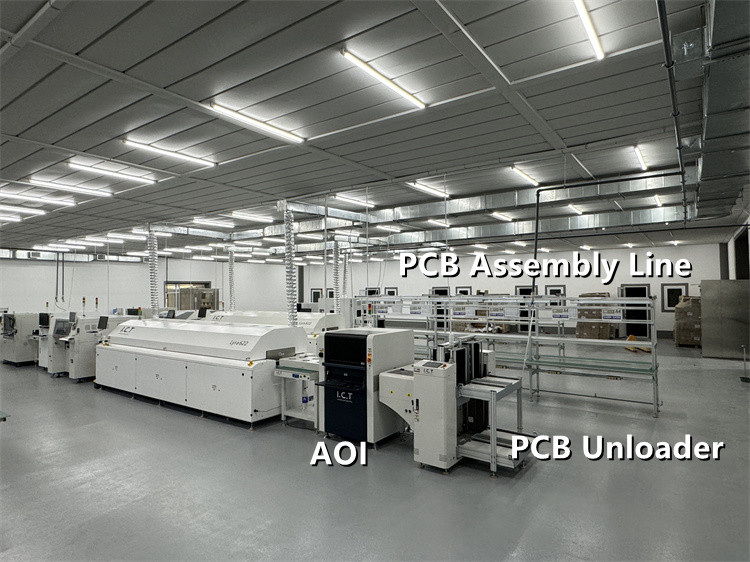

קו SMT לטלוויזיה חכמה

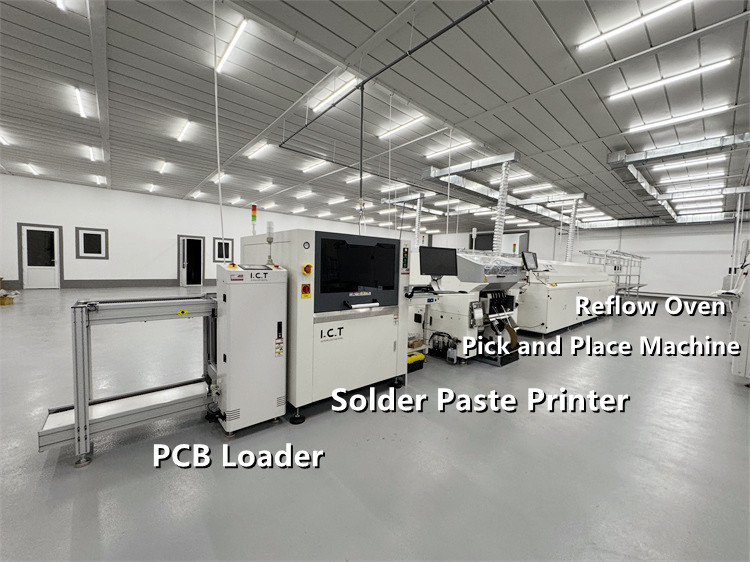

קו הרכבה SMT לטלוויזיה חכמה

קו SMT כולל:

• הדבקת הלחמה הכנה והדפסה:

• מערבל הדבק הלחמה >>

• I.C.T-4034 מדפסת הדבקת הלחמה אוטומטית >>

• טיפול ובדיקה של PCB:

• מטען PCB אוטומטי >>

• תחנות חיץ PCB של מסוע PCB SMT & >>

• I.C.T-S400 3D SPI (בדיקת הדבק הלחמה) >>

• מכונות מיקום במהירות גבוהה:

• Juki RS-1R Pick במהירות גבוהה והמקם מכונה (הגדרה כפולה) >>

• הבדיקה של הלחמה מחדש ובדיקה לאחר המחירים:

• I.C.T lyra622n התנור מחדש >>

• AI-5146 inline AOI לבדיקה לאחר המחירים >>

• עיבוד סופי ובקרת איכות:

• PCB NG/OK PROODYER >>

• I.C.T-5700L ניתוב מפריד PCB >>

• תחנת BR-120 BGA תחנת עבודה חוזרת >>

• מכונת פיקוח רנטגן I.C.T-7900 >>

• I.C.T-750 SMT STENSIL מנקה >>

• מנקה זרבובית SMT >>

• דרישות כוח אדם: סה'כ: 4 כוח אדם

• מהנדס אחד

• 2 מפעילי הכניסה

• 1 מפקח איכותי

יכולת ייצור ויעילות SMT

• דוגמה: לגודל PCB של 230 מ'מ × 198 מ'מ, עם כ -500 רכיבים לכל לוח (תצורת 2 פאנל):

• זמן מחזור מכונת SMT לכל לוח גדול: 150 שניות

• קצב ייצור: 24 לוחות גדולים לשעה (48 PCBs)

• צריכת אנרגיה: 25 קילוואט לשעה, עם צריכת גז מפעל של 5-10 מ '/שעה

טבלו שורת ייצור לתצורת ייצור טלוויזיה חכמה:

עבור הרכבה של רכיבים דרך חור, קו ייצור ה- DIP שלנו מספק פיתרון אמין לייצור PCB טלוויזיה חכם בנפח גבוה:

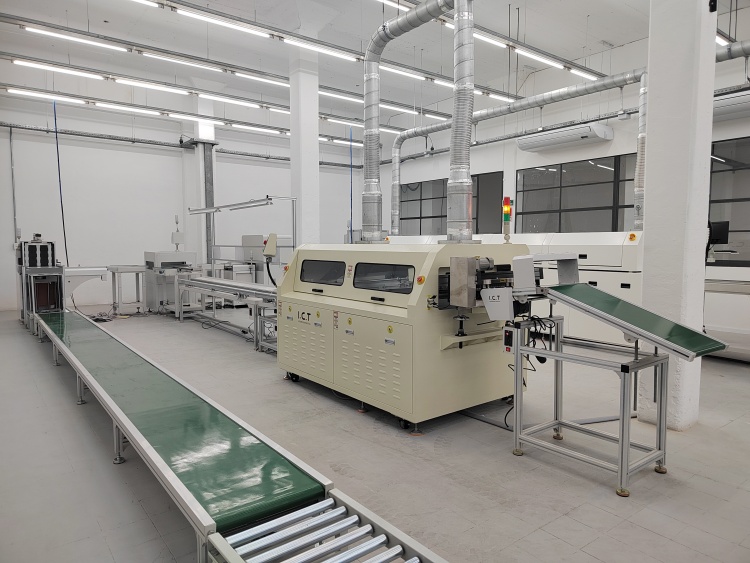

טבילה קו לטלוויזיה חכמה

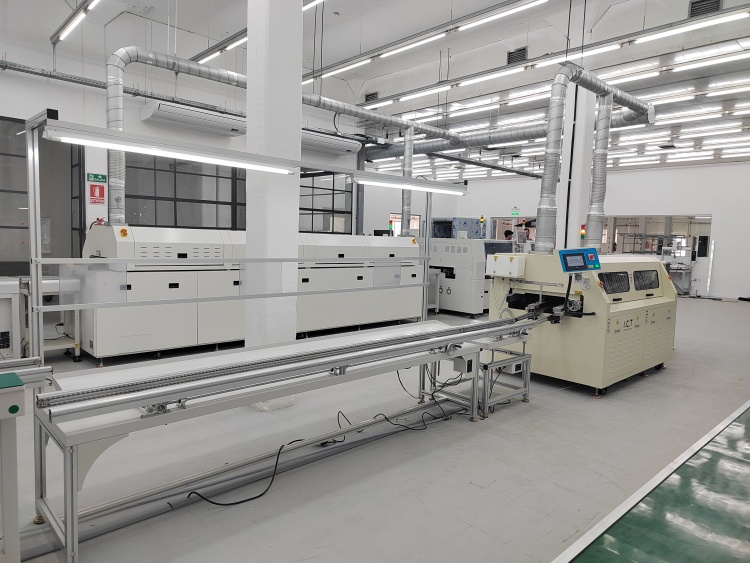

טבלו פס הייצור לטלוויזיה חכמה

• פס הייצור והלחמת גל:

• קו תקע 9 מטר >>

• מכונת הלחמת גל ACRAB350 >>

• יחידות טיפול לפני ואחרי הגל >>

• קו מסוע 6 מטר

• דרישות כוח אדם: סה'כ: 16 כוח אדם

• מהנדס אחד

• 9 מפעילי הכניסה

• 3 טכנאי תיקון לאחר הגל

• 3 בודקים פונקציונליים

• 1 מפקח איכותי

טבילה יכולת ייצור ויעילות

• דוגמה: לגודל PCB של 230 מ'מ × 198 מ'מ, עם 24 רכיבים דרך חור לכל לוח (תצורת 2 פאנל):

• באמצעות מתקן עם מידות 340 מ'מ × 280 מ'מ

• מהירות הלחמת גל: 1200 מ'מ/דקה

• קצב ייצור: 320 PCB לשעה

• צריכת אנרגיה: 7KW/H, עם צריכת גז של 3-5 מ'מ/שעה

תהליכים נוספים עבור אבטחת איכות לוח טלוויזיה PCB:

מעבר להרכבה של SMT ו- DIP, צעדים נוספים חיוניים כדי להבטיח את הסטנדרטים האיכותיים ביותר:

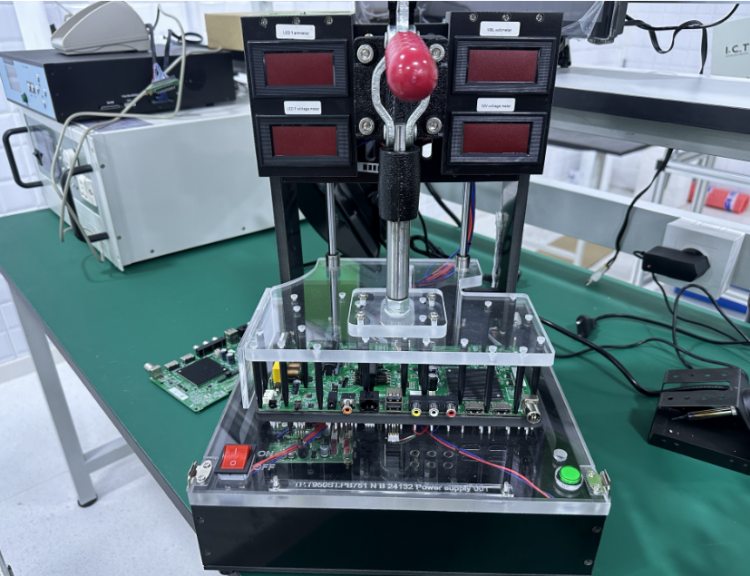

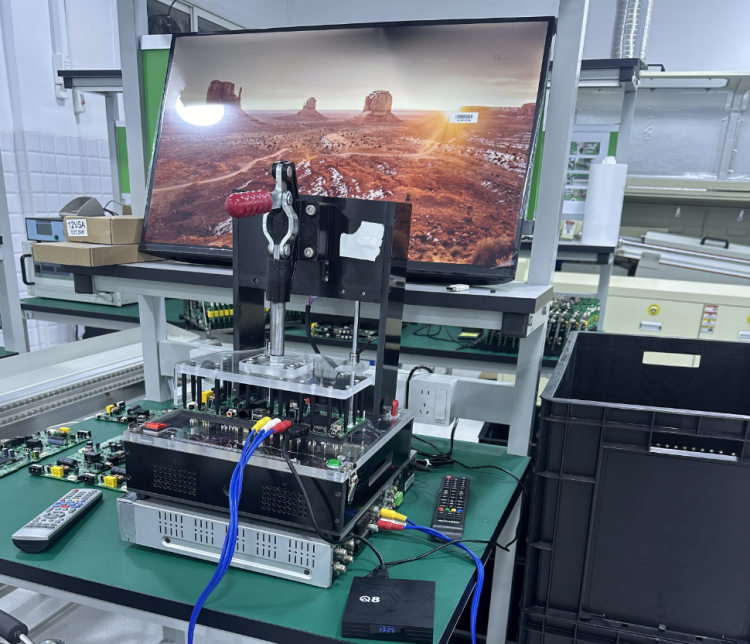

בדיקות תקשוב :

● בדיקה ראשונית של מפרקי הלחמה ושלמות רכיבים באמצעות בודקים במעגל.

● בדיקה ראשונית של מפרקי הלחמה ושלמות רכיבים באמצעות בודקים במעגל.

● גופי בדיקה בהתאמה אישית הנדרשים עבור דגמי מוצרים שונים.

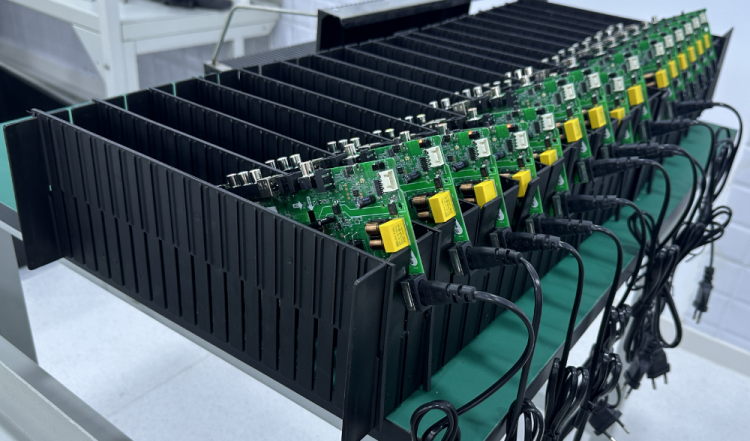

מבחן הזדקנות:

● מבטיח אמינות לטווח הארוך של PCBs בטלוויזיה.

● משך בדיקה סטנדרטי: 72 שעות.

● ניתן לערוך באמצעות מתלים מזדקנים או הגדרות בדיקה פשוטות יותר.

עם ההתקדמות המהירה בטכנולוגיית הטלוויזיה החכמה, קו ייצור מתקדם של SMT & DIP הוא קריטי לייצור PCBs בטלוויזיה באיכות גבוהה. פיתרון המפעל החכם החד-פעמי שלנו מספק תמיכה מקצה לקצה , החל ממכונת הרכבה של PCB והלחמת גלים ועד למכונת בדיקה ואבטחת איכות.

על ידי מינוף אוטומציה מתקדמת ונהלי בדיקה מחמירים, אנו עוזרים ליצרנים להשיג יעילות גבוהה, אמינות ויעילות עלות בייצור לוח אם חכם.

למידע נוסף על מלא פתרונות מפעל חכם, אל תהסס לפנות אלינו.

תקשוב

בסך הכל 0-1 פתרון מכונת SMT למפעל שלם

עבורך אנו יכולים לספק פיתרון מלא של SMT & DIP & ציפוי עם האיכות והשירות הטוב ביותר.

מידע נוסף על I.C.T אנא צור איתנו קשר או דוא'ל info@smt11.com
