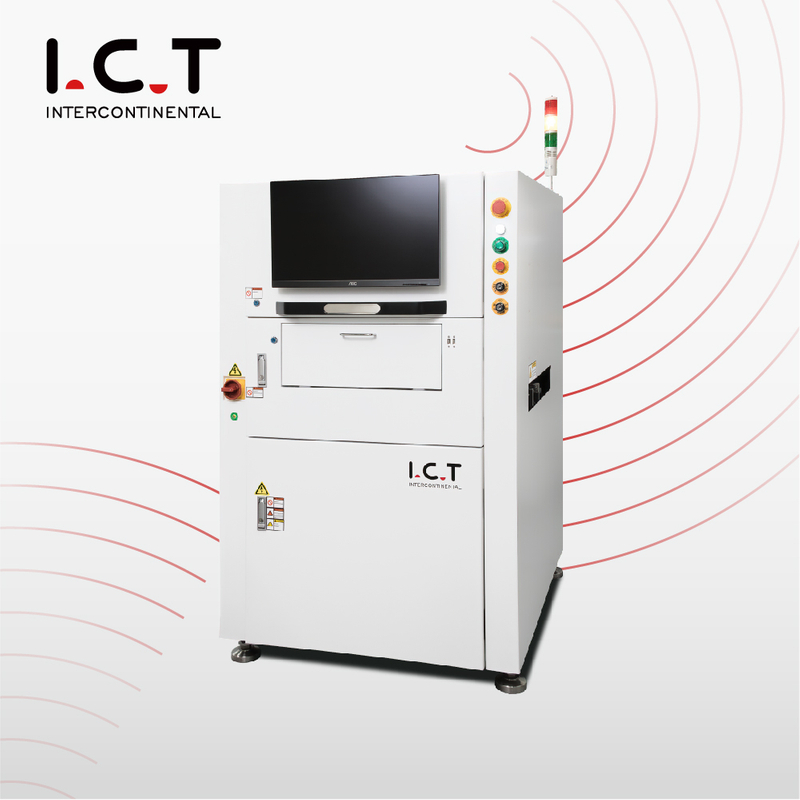

I.C.T-S400
I.C.T
spi machine
| כַּמוּת: | |
|---|---|
I.C.T 3D SPI יכול לפתור לחלוטין את הבעיה של צל והשתקפות אקראית בתהליך הזיהוי, כך שזיהוי תלת מימד של הדבקה הדיוק גבוה יותר;מצויד במצלמה מהירה של 5M פיקסל, מהירות הזיהוי מהירה יותר, התמונה עדינה ועשירה יותר;זה אידיאל בחירה עבור קווי ייצור מהירים ודיוק גבוה.
תכונות של מכונת בדיקת הדבקת הלחמה 3D SPI SMT:
1. העדשה של עיצוב עדשות מקצועי הופכת את התמונה לאחידה ועדינה יותר, ומשפרת מאוד את יציבות הזיהוי.
2. ניתן לייבא אותו לתכנות קבצים של Gerber, או לשמש לעריכה וניפוי באגים בכסף ממצב עריכת תמונות.
3. שיטת הקרנת תלת מימד רב כיוונית יכולה לפתור ביעילות את שגיאת הזיהוי הנגרמת על ידי אפקט הצל במשחת ההלחמה
תהליך גילוי.
4. מערכת ההפעלה משפרת את תפקוד זיהוי ועיבוד התוצאות בהתאם למבנה הממשק ברמת המשתמש.
5. שוליים מוארים ניתנים לתכנות בשחור ולבן דיוק גבוה, דיוק המדידה הגבוה ביותר 0.67um.
6. בהתבסס על נתוני מדידה תלת מימדיים מדויקים, המפעילים יכולים לייעל את כל הפרויקט בזמן קצר.
טכנולוגיית תלת מימד

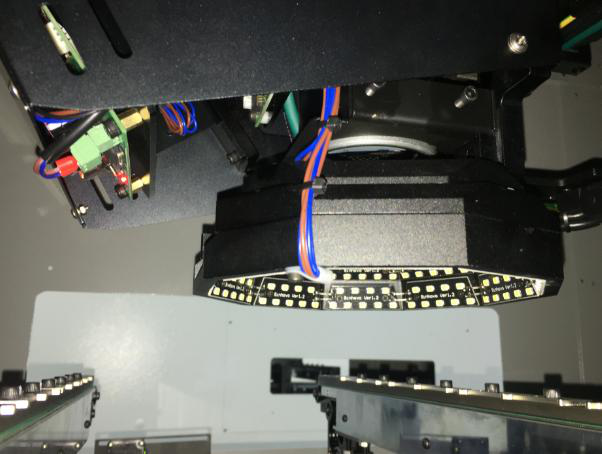

שולי מואר שחור ולבן ניתנים לתכנות דיוק גבוה. טכנולוגיית בקרת מקור אור דיוק גבוה, חשיפות מרובות. דיוק המדידה הגבוה ביותר 0.67um.
הקרניים השוליות מוקרנות ונאספות, ותמונות מרובות נלקחות בבת אחת לצורך חישוב מקיף.
מבט, אור קבוע, חשיפה מיידית, חשיפה מרובה, 10 ערוצים בקרת מקור אור דיוק גבוה.

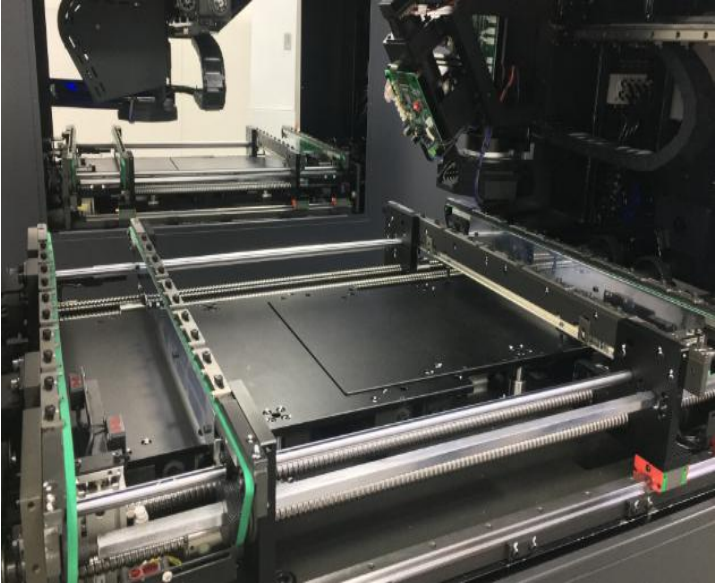

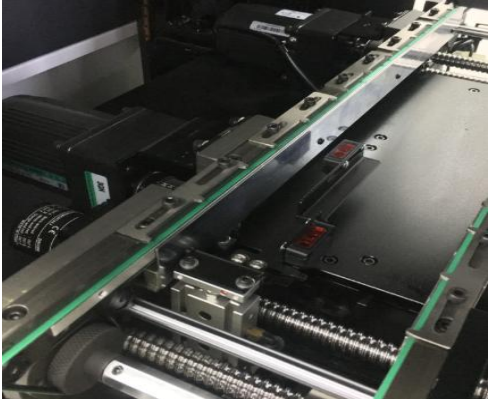

מבנה קומפקטי, מינימום טביעת רגל, מסילה כפולה מונורייל
PCB אופציונלי.
מבנה יציקה אינטגרלי, תואם FPC, PCB יכול להיות עד 1200*500 מ'מ.
מפרט של מכונת בדיקת הדבקת הלחמה 3D SPI SMT:
| דֶגֶם | I.C.T-S400 | I.C.T-S400D | I.C.T-S1200 |
| גודל PCB | 55*55 ~460*460 מ'מ (470*500 מ'מ כאופציה) (630*686 מ'מ כאופציה) | 55*55 ~450*310 מ'מ כפול (470*310 מ'מ כפול כאופציה) (630*310 מ'מ כפול כאופציה) | 55*55 ~ 1200*650 מ'מ |
| PCB Tickness | 0.5 ~ 7.0 מ'מ | ||
| משקל PCB | ≤5.0 ק'ג | ||
| התאמת מסוע | אוֹטוֹמָטִי | ||
| סוג מידה | גובה, שטח, נפח, אופסט, גשר, צורה (הדפס חסר, פח לא מספיק, פח מוגזם, גישור, אופסט, צורות פגומות, זיהום פני השטח) | ||
| הדבק גובה | 0 ~ 550um | ||
| Min Pad Pitch | ≥100um | ||
| עקרון המידה | אור לבן תלת מימדי PSLM PMP (אפנון אור מרחבי ניתן לתכנות, פרופיל מדידת שלב) | ||
| כמות ראש בדיקה | 1 | ||
| מצלמה פיקסל | 5M, (10M/12M כאופציה) | ||
| מהירות זיהוי | 0.35 ~ 0.5 שניות/FOV | ||
| זמן תוכנית | 5 ~ 10 דקות | ||
| סוג מידע | Gerber Data 274D/274X, סריקה PCB | ||
| כּוֹחַ | AC220,50/60Hz,1KVA | ||
| מימד מכונה | 1000*1150*1530 מ'מ | 1000*1350*1530 מ'מ | 1730*1420*1530 מ'מ |
| מִשׁקָל | 965 ק'ג | 1200 ק'ג | 1600 ק'ג |
* I.C.T ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להתעדכן ללא הודעה מיוחדת.
