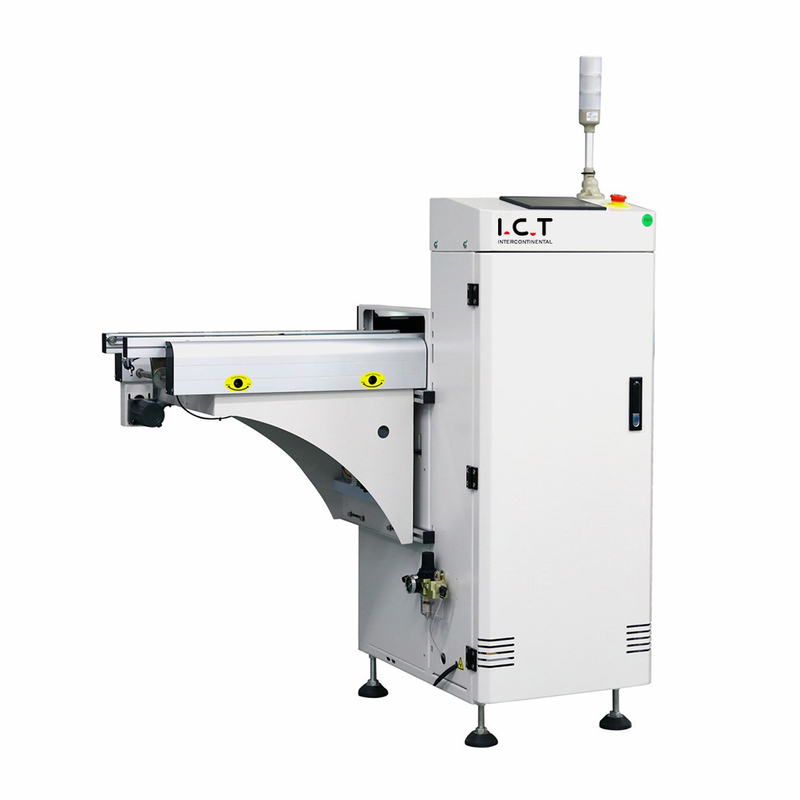

| פורק אמין של 90 מעלות עבור קווי SMT מלאים
מפרק 90 מעלות זה משמש כגשר החיוני בתוך כל קו ייצור SMT מלא. הוא מספק PCB חשופים ממגזינים ממש לפני מדפסת השבלונות ומאחסן לוחות גמורים לאחר תנור הזרימה מחדש עם סיבוב מדויק של 90 מעלות, שומר על כל הקו בקצב מושלם מהלוח הראשון ועד האחרון. מערכת SMT PCB Loader Unloader פועלת עם גדלים ועובי לוח שונים עד 0.6 מ'מ תוך הגנה על כל פאנל מפני נזק או חוסר יישור. ציוד זה כולל בסיס כבד ומנוע צעד מדויק כך שהוא נשאר איתן גם במהירויות גבוהות לאורך משמרות ייצור ארוכות. מפעלים זוכים לתפוקה גבוהה יותר ופחות עצירות מכיוון שהמכונה מדברת ישירות עם ציוד במעלה הזרם ומורד הזרם דרך SMEMA. הוא נבנה כדי להפחית את הטיפול הידני ולצמצם את עלויות העבודה על פני כל רצפת המפעל. לקוחות המפעילים קווים במיקס גבוה או בנפח גבוה מדווחים כי ציוד אחד זה הופך את כל תהליך ה-SMT שלהם לחלק ורווחי יותר מהיום הראשון לפעילות.
| תכונות מוצר מפורטות
מפרק 90 מעלות זה כולל כל מסגרת הבנויה עם מבנה אלומיניום מוצק ומשקל נוסף בתחתית כך שהמכונה לעולם לא תזוז במהלך ריצות רצופות של קו SMT מלא. המרווח בין המסוע למגזין הצטמצם למינימום כדי למנוע תקיעה של לוחות לא משנה כמה מהר הקו זז שעה אחר שעה. העיצוב תומך בעומס מוגבר ללא הפרעות ומציע מצב עוקף נוח כאשר המפעילים צריכים להחליף מגזינים במהירות במהלך לוחות זמנים צפופים. הוא תוכנן לעבוד בצורה אמינה לפני מדפסת השבלונות עבור קלט PCB טרי ואחרי תנור הזרימה מחדש לאחסון לוח סיים עם סיבוב מדויק של 90 מעלות. טכנאים מעריכים כמה קל לתחזק אותו מכיוון שהקונסטרוקציה החזקה עומדת לאורך שנים של שימוש יומיומי במפעלים עמוסים. תכונה יחידה זו מסייעת לשמור על כל קו ה-SMT פועל במהירות יעד עם כמעט אפס עצירות לא מתוכננות. ההתמקדות בעמידות בעולם האמיתי מאפשרת ללקוחות להתרכז בעמידה ביעדי התפוקה היומיומיים במקום לדאוג לבעיות ציוד.
מפרק 90 מעלות זה מגיע מצויד במסך מגע ברור ובקרת PLC מלאה כך שהמפעילים יכולים להגדיר פרמטרים תוך שניות ולצפות במצב המכונה במבט חטוף במהלך כל משמרת. המערכת מטפלת בזמני מחזור בסביבות עשר שניות ומתכווננת אוטומטית לגדלי PCB שונים מ-50 מ'מ על 50 מ'מ ועד 460 מ'מ על 460 מ'מ מבלי להאט את הקו. הממשק פשוט מספיק כדי שצוות חדש יוכל ללמוד במשמרת אחת אך חזק מספיק לאינטגרציה מלאה של המפעל על פני מספר תחנות. ה-PLC מתקשר בצורה חלקה עם שאר קו ה-SMT כך שהקלט והפלט נשארים בתזמון מושלם ממדפסת לזרימה חוזרת ומעבר לכך. מפעלים משיגים מעקב טוב יותר ופחות שגיאות מכיוון שמערכת הבקרה רושמת כל פעולה באופן אוטומטי. מוצרי אלקטרוניקה נבדקו בתנאי ייצור אמיתיים כדי להבטיח שהם פועלים יום אחר יום ללא תקלות אפילו בסביבות בנפח גבוה. פלטפורמת בקרה זו מסבירה מדוע לקוחות אומרים שכל הקו מרגיש יותר אינטליגנטי וקל יותר לניהול לאחר התקנת הציוד הזה.
מפרק 90 מעלות זה משתמש במנוע צעד חלק ומדויק כדי להזיז מגזינים עם מיקום מדויק בכל מחזור לאורך כל קו ה-SMT. מערכת התרגום שומרת על לוחות מיושרים ומונעת כל נזק לקצה גם בעת טיפול בלוחות דקים של 0.6 מ'מ במהירות גבוהה במהלך ריצות ארוכות. המרווח המכני הצטמצם כך שהמסוע והמגזין עובדים יחד ללא פערים או היסוס ללא קשר לקצב הייצור. המפעילים מעריכים עד כמה המנגנון פועל בשקט ובאמינות במהלך משמרות ממושכות. דיוק זה משפר ישירות את הביצועים של כל קו ה-SMT מכיוון שהלוחות מגיעים למדפסת או משאירים את תנור הזרימה מחדש במצב מושלם בכל פעם. המנוע והמסילות תוכננו כך שלא דורשים תחזוקה כמעט, תוך שהם מספקים אלפי מחזורים ביום במפעלים תובעניים. מפעלים המתקינים את המכונה הזו מבחינים מיד עד כמה התפוקה הכוללת שלהם נהיית יציבה על פני כל רצפת הייצור.
בחר מתוך נורות בדיקה LED, מסועי שרשרת מתכת, מסכי מגע PLC, או התאמה אוטומטית של רוחב מלא. בקרת הובלה של מקטעים ומאווררי יינון זמינים גם כן. אפשרויות אלו מאפשרות לך להתאים את מפרק מגזין SMT עם מסילות כפולות בדיוק לצרכי קו ה-SMT שלך.
| מִפרָט
| מפרט | פרמטר |
|---|---|
| רוחב PCB | 50-400 מ'מ (500 מ'מ אופציונלי) |
| גובה מסוע | 900 ± 20 מ'מ |
| מהירות העברה | 0.5-20 מ' לדקה מתכוונן |
| ספק כוח | AC 220 V 50/60 הרץ |
| צריכת חשמל | 50–150 W |
| כיוון | משמאל לימין (מימין לשמאל אופציונלי) |
| חומר חגורה | חגורה או שרשרת שטוחה 3 מ'מ ESD |
| מצב שליטה | PLC + מסך מגע |
| כוונון רוחב בלחצן אחד | אופציונלי (סנכרון קו שלם) |
| תקן בטיחות CE | כיסוי מלא + הגנת חיישן |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
אנו מספקים קו ייצור SMT חכם המספק ייצור PCBA אוטומטי לחלוטין, מהיר ואמין במיוחד. ההתקנה המוכחת שלנו מתחילה ב-PCB Loader Unloader, עוברת למדפסת אוטומטית מדויקת ליישום הדבקת הלחמה מושלמת, ממשיכה עם מכונות LED SMT להצבת רכיבים מדויקת, עוברת דרך הלחמת ואקום מחדש לחיבורי הלחמה חזקים, ומסיימת עם מכונת בדיקת AOI כדי לתפוס כל פגם. כל מכונה מתקשרת בצורה חלקה, מפחיתה את העבודה ומגבירה את תפוקת המעבר הראשון. פתרון מלא זה עומד בסטנדרטים של תעשיית הרכב, הרפואה, הצרכנים וה-LED תוך שמירה על עלויות תפעול נמוכות וזמן פעולה גבוה במיוחד
| סיפור הצלחת הלקוח - משלוח קו SMT מוצלח בגרמניה
בשנת 2026, ICT סיפקה בהצלחה קו ייצור SMT אוטומטי מלא לאחד מיצרני ה-LED המובילים בגרמניה. המערכת השלמה כללה את מפרק ה-90 מעלות שלנו יחד עם מדפסות מדויקות, מסועים מקשרים, מתקנים מהירים, תנורי זרימה חוזרת ותחנות קירור מתקדמות. באפריל 2026 המהנדסים המנוסים שלנו נסעו ישירות למפעל הלקוח כדי לבצע התקנה מלאה ולהעביר הדרכה מעשית מקיפה לכל צוות ההפעלה. הלקוח התרשם במיוחד מהסטארט-אפ החלק להפליא ומרווחי הפרודוקטיביות המידיים שחוו מהרצת הייצור הראשונה. פרויקט זה מדגים בבירור כיצד ICT הופך ציוד מתקדם להצלחת מפעל מוחשית, ועוזר ללקוחות להשיג תפוקה גבוהה יותר, אמינות רבה יותר ויתרון תחרותי מתמשך לאורך כל פעולת ה-SMT שלהם.
| הכשרה ותמיכה מקצועית
אנו ב-ICT עומדים מאחורי כל פורק 90 מעלות עם תמיכה נקודתית אמיתית המכסה את כל מפעל SMT מהתכנון ועד לתפעול היומיומי. הצוותים שלנו מספקים התקנה באתר או מרחוק, הכשרת מפעילים ומהנדסים בחינם, וקו חם טכני 24/7 המגיע למהנדסים בכל אזור זמן ברחבי העולם. אנו מחזיקים במלאי חלקי חילוף ברחבי העולם כך שרכיבים חלופיים מגיעים במהירות בעת הצורך ללא המתנה ארוכה. תוכניות תחזוקה מונעות שומרות על המכונה בביצועי שיא במשך שנים כחלק מקו הייצור המלא. אנו גם עוזרים ללקוחות לייעל את הפריסה המלאה של המפעל ואת זרימת התהליך כך שהפורק 90 מעלות יעבוד בהרמוניה מושלמת עם כל תחנה אחרת. המטרה שלנו פשוטה: לוודא שהמפעל שלך לעולם לא יאבד שעה אחת בגלל בעיות ציוד או בעיות אינטגרציה. לקוחות אומרים לנו שהשירות שלנו מרגיש כמו שיש חבר צוות נוסף בקומה שלהם בכל יום. אנו נשארים איתך זמן רב לאחר המכירה מכיוון שאנו יודעים שהצלחה אמיתית נובעת משותפות מתמשכת בכל פתרון SMT.
| שבחי לקוחות
אנו מקשיבים היטב למה שאומרים המפעלים על מפרק 90 מעלות לאחר חודשים של פעולת קו SMT מלאה בתעשיות שונות. ספק רכב אירופאי אחד אמר לנו שהמכונה פעלה 24/7 במשך יותר משנה עם אפס תקלות וקיצצה את עבודת הטיפול הידנית שלהם בחצי תוך שיפור יעילות הקו הכוללת. יצרן תאורה באסיה שיבח כיצד הבסיס הכבד ומנוע הצעד המדויק שמרו על לוחות מיושרים בצורה מושלמת אפילו במהלך ריצות שעות נוספות בסוף השבוע במערך הייצור המלא שלהם. מספר לקוחות הדגישו את התגובה המהירה שלנו כשהם זקוקים לתמיכה חירום בשעה 2 לפנות בוקר - מהנדסים פתרו את הבעיה תוך שלושים דקות מבלי לשבש את לוח הזמנים המלא של המפעל. הם גם העריכו את האריזה המוצקה שהגיעה ללא פגע לאחר משלוח אוקיינוס ארוך למפעל שלהם. המפעילים אמרו שמסך המגע ובקרת ה-PLC הפכו את השינויים היומיים במגזינים לפשוטים עד כדי כך שצוות חדש הרגיש בטוח ביום הראשון לאורך כל הקו. הערות אלו מזכירות לנו מדוע אנו מתמקדים בפתרון המפעל כולו: כאשר מפרק ה-90 מעלות פועל בצורה מהימנה, קו ה-SMT השלם מקבל מהירות, איכות ושקט נפשי מתמשך לכל המעורבים.
| ההסמכה שלנו
אנו מוודאים שכל פורק 90 מעלות עוזב את המפעל שלנו עם אישורי CE, RoHS ו-ISO9001 בתוספת פטנטים טכניים מרובים המכסים את כל המגוון של ציוד טיפול SMT. לפני המשלוח אנו מפעילים כל מכונה בדיקות עומס מלא של 72 שעות בתנאי ייצור אמיתיים כדי לאשר יציבות, בטיחות וביצועים כחלק מכל קו מפעל שלם. תהליך קפדני זה מבטיח שהציוד עומד בסטנדרטים בינלאומיים ומגן הן על הלוחות והן על האנשים המפעילים את הקו בסביבות בנפח גבוה. מפעלים ברחבי העולם בוחרים ב-ICT כי הם יודעים שהאישורים שלנו אינם רק נייר - הם מייצגים את מערכת האיכות הקפדנית שאנו מיישמים על כל חלק של פתרון ה-SMT המלא, מתכנון ועד פלט סופי. כאשר לקוחות מקבלים את המכונות שלהם, הם יכולים להתחיל בייצור מיד עם ביטחון מלא בעמידה ובאמינות בכל המפעל. אנו מתייחסים לאישורים אלה ברצינות מכיוון שהם מהווים את הבסיס לאמון ארוך הטווח שאנו בונים עם שותפים בכל יבשת המסתמכים על פתרונות מפעל 0-1 SMT המלאים שלנו.
| אודותינו ומפעל
הקמנו את ICT בשנת 2012 וכיום מפעילים מפעל מודרני בשטח של 12,000 מ'ר עם כמעט 90 עובדים ומרכז מו'פ ייעודי משלנו המתמקד בפתרונות SMT מלאים. אנו מתכננים, בונים ובודקים כל ציוד בבית תחת מערכות איכות קפדניות המכסות את הפתרון המלא של מפעל 0-1 SMT מהפריסה הראשונית ועד הייצור הסופי. יותר מ-1,600 לקוחות ב-72 מדינות מסתמכים עלינו כעת מכיוון שאנו מספקים קווים שלמים הכוללים מכונות טיפול כגון מפרק 90 מעלות יחד עם מדפסות, מערכות מיקום ותחנות בדיקה. גדלנו במהירות בכך שתמיד שמים את הצלחת הלקוח בראש סדר העדיפויות - מתכנון ראשוני ועיצוב פריסה ועד להתקנה, הדרכה ואופטימיזציה מתמשכת של רצפת הייצור כולה. המהנדסים והטכנאים שלנו נוסעים ברחבי העולם כדי לוודא שכל מפעל שאנו תומכים בו פועל בפוטנציאל הגבוה ביותר שלו עם זמן השבתה מינימלי. אנו מאמינים שהתוצאות הטובות ביותר מגיעות כאשר שותף אחד מבין את תהליך הייצור כולו, לא רק מכונה או תחנה בודדת. זו הסיבה שמפעלים ממשיכים לחזור ל-ICT לשדרוג הבא שלהם או לפרויקט קו SMT מלא חדש שנה אחר שנה.
