יישום של קו ציפוי PCBA עם פונקציית החזרה תחתונה במערכות NEV שלוש חשמליות

PCBA אנרגיה חדשה לרכב אלקטרוני

מערכת תלת חשמלית NEV:

-- מערכת מנוע

-- מערכת סוללות

- מערכת בקרה חשמלית

ההתפתחות המהירה של רכבי אנרגיה חדשים (NEVs) הפכה את המערכת התלת-חשמלית (מערכת מנוע, מערכת סוללות ומערכת בקרה חשמלית) לתחום מרכזי של חדשנות טכנולוגית.בהקשר זה, היישום של חוטים מצופים עם פונקציית משוב תחתית מציע פתרון חדש לשיפור הביצועים והאמינות של NEVs.מאמר זה יחקור בפירוט את היישום של טכנולוגיה זו במערכת התלת חשמלית של רכבי אנרגיה חדשים.

מקרה מבחן: קו ציפוי PCBA עם פונקציית החזרה תחתונה במערכות NEV שלוש חשמליות

סקירה כללית:

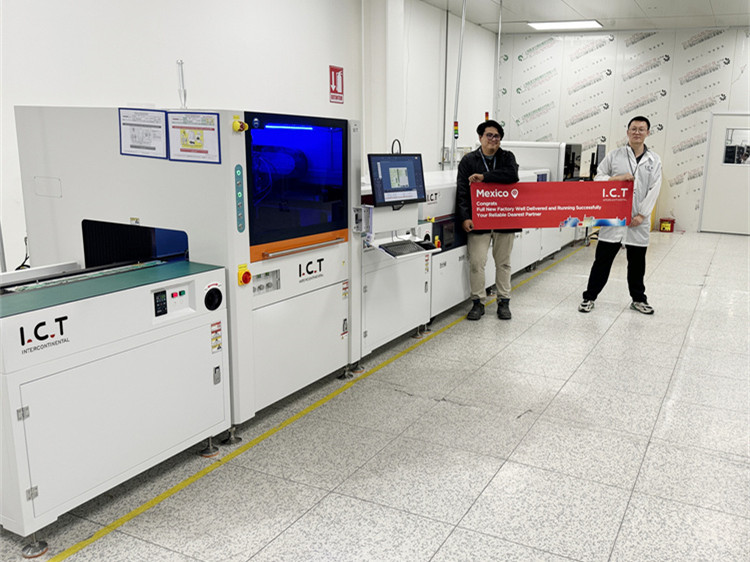

אפריל 2024, מקסיקו, צפון אמריקה, משלוח קו ציפוי PCBA מלא הושלם בהצלחה.

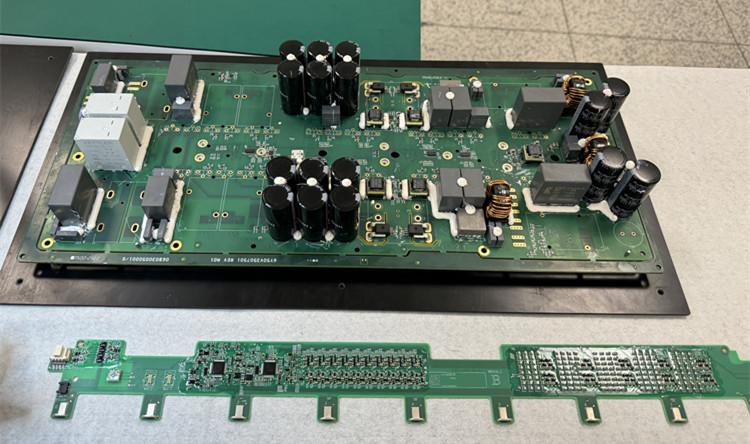

חברה במימון טייוואן עם מפעלים ברחבי העולם, בעיקר ייצור OEM של מגוון לוחות אם של מוצרים אלקטרוניים.המפעל במקסיקו, הציוד המסופק הוא קו ציפוי מחזור החזרה תחתון אוטומטי לחלוטין, הלקוח משמש בעיקר לייצור רכב אנרגיה מסדרת BYD שלושה מוצרים חשמליים, הכוללים PCBA שלוש אנטי ציפוי, סיליקון פיזור חום ויישום סיליקון איטום.

פִּתָרוֹן:

גודל PCBA המרבי הוא 710 מ'מ* 500 מ'מ; מכונות ציפוי PCBA, ציפוי מכונת בדיקת AOI ואחר מכונת טיפול PCB מותאמים אישית בהתאם לדרישות המוצר.

1. זרימת תהליך ציפוי:

• PCBA ציפוי הרמה → PCBA ציפוי העברת מסוע → ציפוי על ידי מכונת ציפוי PCBA ← בדיקת ציפוי במסוע בדיקה ← אשפרה פנימה תנור IR ← בדיקת ציפוי במסוע בדיקה ← בדיקת AOI של ציפוי אפקט ציפוי ← העברה עם מסוע דחייה ← דפדוף מכונת סנפיר ← סריקת קוד הרמת ציפוי PCBA ושיפוט ← אחסן PCBA עם מכונת פורק

קו ציפוי PCBA עם פונקציית החזרה תחתונה

קו ציפוי PCBA עם פונקציית החזרה תחתונה

למידע נוסף, אנא ראה את הסרטון:

• אפשרויות מכונת ציפוי PCBA:

  מצב לוח ארוך 710MM*500MM, UPS, ניטור זרימת דבק, פונקציית ערבוב אוטומטית של דבק, פונקציית תזכורת אזעקת כיבוי אוטומטית לחוסר דבק, פונקציית קריאת תוכנית אוטומטית על ידי סריקת קוד QR, מערכת הידוק לוחות, פונקציית החזרת תחתית.

• אפשרויות ציפוי AOI:

  מצב לוח ארוך, 710 מ'מ*500 מ'מ מחולק לשני חלקים לזיהוי, פונקציית קריאת תוכנית אוטומטית על ידי סריקת קוד QR, פונקציית החזרה תחתית.

2. איוש קו ציפוי PCBA:

על פי תצורת קו הייצור והתאמת המוצר, צפויים מפעיל אחד ומהנדס אחד.

3. נתוני פתרון קו ציפוי PCBA:

4. דרישות תהליך ציפוי PCBA:

1. בקרת עובי: יש לשלוט בעובי סרט הצבע בטווח מסוים, בין 50um ל-150um, ועובי הסרט היבש צריך להיות בין 25um ל-40um.בנוסף, לעובי הפריימר, צבע הביניים והציפוי העליון יש גם דרישות מתאימות כדי להבטיח חלוקה סבירה של העובי בין כל שכבה.

2. אחידות ציפוי: שכבת הצבע העמיד לשלוש צריכה להיות שטוחה, בהירה ואחידה בעובי, ולהגן על פני השטח של הרפידה, רכיבי התיקון או המוליכים.הימנע מזרימת צבע, טפטוף ופגמים כגון בועות, חרירים, אדוות, חורי התכווצות ואבק.

3. איכות הציפוי: על משטח הצבע והרכיבים לא יהיו פגמים וחפצים זרים כגון בועות, חורים, אדוות, חורי התכווצות ואבק, ולא צריך להיות אבקה או קילוף.במהלך תהליך הציפוי, הימנע מלגעת בסרט הצבע הלא יבש כרצונך.

ציפוי משני: כדי להבטיח עובי של מוצרים בעלי דרישות הגנה גבוהות, ניתן לבצע ציפוי משני לאחר ריפוי סרט הצבע, אך יש צורך לקבוע האם לבצעו בהתאם לצרכים בפועל.

היישומון של קווי ציפוי PCBA עם פונקציית החזרה תחתונה במערכות NEV תלת-חשמליות מציעה שיפורים משמעותיים בביצועים, בטיחות ויעילות.ככל שהטכנולוגיה ממשיכה להתקדם, הפוטנציאל של פתרונות אלה לשיפור מערכות NEV הופך גדול עוד יותר.לפתרונות מותאמים אישית ולבירורים נוספים, אנא צרו קשר.
