  • מה יכולה מכונת ציפוי קונפורמטית לעשות עבור PCB?

    שלב קריטי בייצור מעגלים מודפסים (PCB) מגן על הלוח מפני תנאים סביבתיים שליליים באמצעות טיפולים וציפויים שונים.

  • מכונות ציפוי קונפורמיות

    שפר את ה- PCB שלך עם פתרונות ציפוי קונפורמליים מתקדמים.
    מכונות ציפוי קונפורמיות מקיפות ופתרונות למפעל SMT שלך.
    <h2><span style="font-size:50px;"><strong>מכונות ציפוי קונפורמיות</strong></span></h2>

מלא פתרונות ציפוי קונפורמטיביים אוטומטיים

I.C.T מציעים פתרונות קו ציפוי PCBA מותאמים אישית כדי לענות על הצרכים הספציפיים של המוצרים שלך.


המומחיות מאפשרת לנו לספק פתרונות ציפוי קונפורמטיביים PCB מותאמים אישית, ולהבטיח הגנה וביצועים מיטביים עבור כל יישום ייחודי. בין אם אתה זקוק לציפוי מיוחד להגנת הסביבה, עמידות משופרת או בידוד חשמלי משופר, הצוות שלנו מחויב לספק פיתרון העומד בדיוק בדרישות שלך.

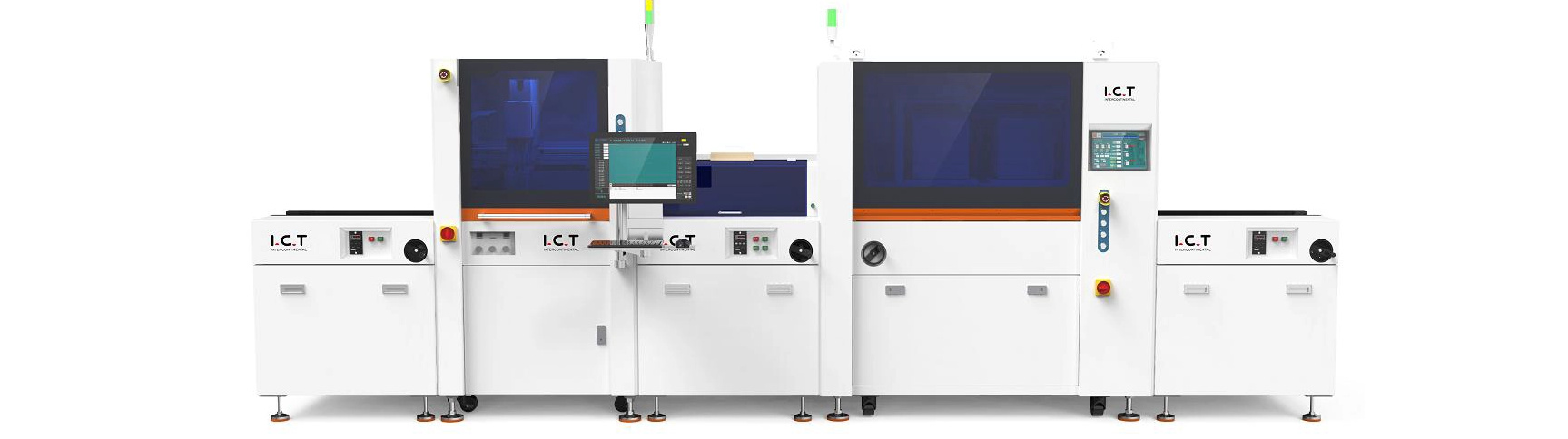

קו ציפוי קונפורמי מקוון של PCBA

קו ציפוי קונפורמי מקוון של PCBA עם צלחת החזרה


קו מכונת הציפוי של PCB, כולל מכונת ציפוי ציפוי ציפוי ציפוי , PCBA , מסוע סלקטיבי ציפוי סלקטיבי , מסוע בדיקה, ריפוי תנור וקשרי הגומלין שלהם באמצעות מסוע חזרה.

קו ציפוי קונפורמי זה קומפקטי ויעיל בחלל, מצויד בתנור ריפוי UV אנכי המתאים לסוגים שונים של דבקים. פונקציית החזרת השרשרת שלה מאפשרת ל- PCBs לחזור אוטומטית לקצה הקדמי, ומאפשרת למפעילים להשלים גם טעינה וגם לפרוק משימות ממיקום יחיד. המעליות בשני הקצוות מבטיחות פעולה חלקה לאורך כל הקו. קו ייצור זה מעוצב עם דיוק, קלות שימוש וביעילות עלות, הוא בחירה אידיאלית לציפוי לוח חד צדדי.
למרות מחירו הזול, הפונקציונליות והיעילות שלה לא נפגעים בשום פנים ואופן.

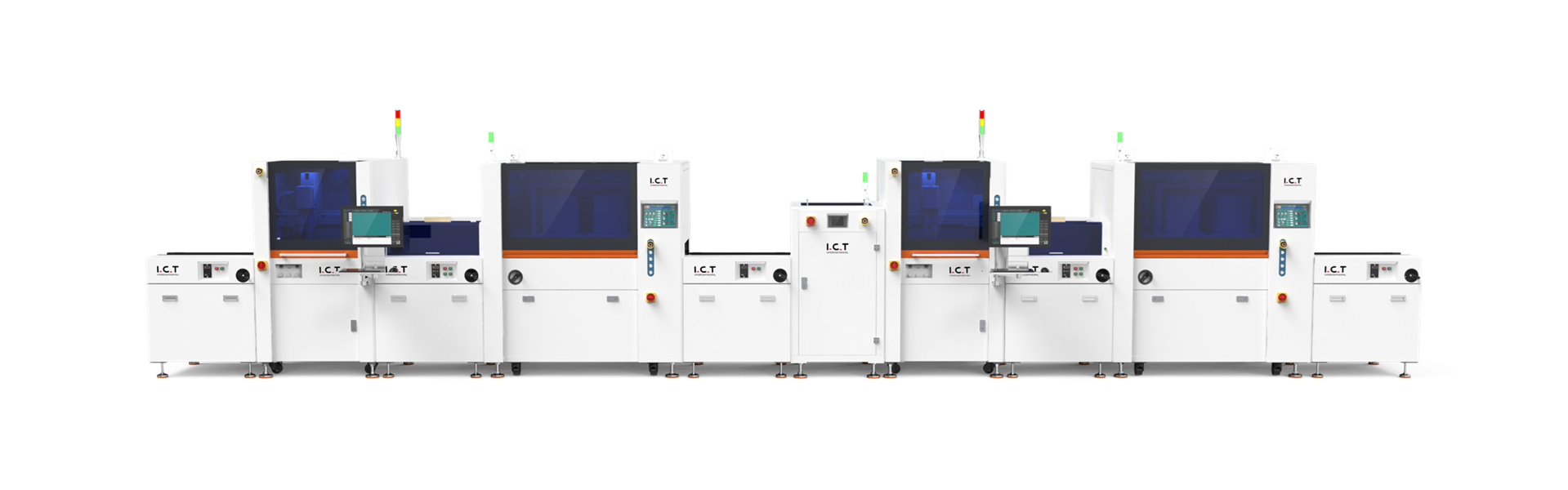

קו ציפוי מקוון בצד כפול עם צלחת החזרה

פתרון קו ציפוי מקוון מקוון של PCBA


בעיקר ציוד כולל: מעלית ציפוי PCBA, מסוע ציפוי, מסוע UV, מכונות ציפוי קונפורמיות של PCBA *2, תנור ריפוי UV *2

קו ייצור זה מיועד במיוחד לציפוי לוח דו-צדדי, מה שהופך אותו למתאים לרוב ה- PCBAs הדורשים ציפוי משני הצדדים. בהשוואה לקווי ייצור חד-צדדיים, קו זה יעיל יותר, כאשר צד מצופה בקצה הקדמי ובצד B בקצה האחורי. מסוע היפוך מחבר בין שני התהליכים, ומפחית משמעותית את זמן הייצור. היעילות של הקו כולו היא יותר מכפול מזה של קווים חד-צדדיים. כדי להפחית עוד יותר את עבודת כפיים, ניתן להוסיף מעמיסים ופריקה בשני הקצוות. קו ייצור זה אידיאלי למפעלים עם חללים ארוכים יותר, ומאפשר השלמה יעילה של משימות ציפוי לוח דו-צדדי בזמן קצר יותר.
מעלית ציפוי PCBA

מעלה PCBAs מרמה אחת לרמה אחרת, המשמש בדרך כלל כדי להרים אותם ממערכת ההחזרה התחתונה לנקודת ההתחלה של קו הייצור או לקצה הקלט של ציוד הציפוי.
ציפוי מסוע

מעביר PCBAs במהלך תהליך הציפוי לציוד הציפוי, ומבטיח תנועה יציבה בתוך מכונת הציפוי. למסועי ציפוי יש בדרך כלל תכונות אנטי-סטטיות כדי למנוע נזק ל- PCBAs מחשמל סטטי.
מכונת ציפוי קונפורמית

מיישם ציפוי מגן על אזורים ספציפיים של ה- PCBAs במדויק, ונמנע מחלקים מיותרים כדי לחסוך חומרים ולשפר את איכות המוצר. למכונות אלה בדרך כלל יש ראשי ריסוס מדויקים ומערכות בקרה הניתנות לתכנות.
ריפוי תנור

מחמם ומרפא את ה- PCBAs המצופים, ומבטיח שחומר הציפוי ישיג את התכונות הפיזיקליות והכימיות הרצויות. סוגי תנורי ריפוי כוללים תנורי ריפוי אינפרא אדום (IR) ותנורי ריפוי UV.
מסוע חזרה

מחזיר PCBAs מקצה קו הייצור חזרה לנקודת ההתחלה או למעלית למחזור הייצור הבא או לתהליכים הבאים. מסוע ההחזרה מחזיק ביעילות את ה- PCBAs חזרה לתחילת קו הייצור באמצעות מערכת החזרה תחתונה, ומפחית את הטיפול הידני והשבתה של ייצור, ובכך מגביר את היעילות.

מכונות קו ציפוי קונפורמיות של PCBA

I.C.T מייצר ומספק מכונות ציפוי קונפורמיות סלקטיביות במהירות גבוהה לאוטומציה של ציפוי קונפורמי של PCBA.

מכונת ציפוי PCBA COCT Contormal

מכונת ציפוי קונפורמטית סלקטיבית


4 מכונת ציפוי קונפורמטית ציר: x, y, z, u

פונקציית אפשרות:

החזרה תחתונה של PCBA
מערכת חזותית CCD
מערכת ניטור דבק
מערכת האכלה וניקוי
חזרה אוטומטית למסלול

  • מכונות ציפוי קונפורמיות של PCBA


    מכונת ציפוי קונפורמטית של PCBA מבטיחה הגנה ואמינות מקיפים עבור PCBs על ידי מתן יישום ציפוי מדויק, אוטומטי וסלקטיבי בכל תהליך הציפוי הקונפורמי.


    פָּשׁוּט: מכונת הציפוי הקונפורמטית משלבת מושגים מתקדמים בינלאומיים עם מערכת הפעלה שתוכננה במזרח, מה שמקל על הלמידה.
    מִקצוֹעִי: מכונת הציפוי הקונפורמטית מאמצת את מושגי העיצוב המתקדמים של מכונות ציפוי מיובאות, כאשר חלקי ליבה מקורם במותגים בינלאומיים מובילים.
    גידור: מכונת הציפוי המתואמת, הכוללת תצורות חומרה מיובאות, מתהדרת בשיעור כישלונות נמוך בייצור וחיי שירות ארוכים של יותר מעשר שנים.
    בְּטִיחוּת: מכונת הציפוי הקונפורמלית דבקה בכללי תכנון בינלאומיים, ומשיגה רמת בטיחות הדומה לזו של מכונות ציפוי מיובאות.
    יַצִיבוּת: עם תוכנה בוגרת, חומרה ותהליכי ייצור מובילים, מכונת הציפוי המתואמת מבטיחה את היציבות של כל יחידה.
    מפרט מכונת ציפוי קונפורמטית של PCBA:

    דֶגֶם I.C.T-T550U I.C.T-T550U I.C.T-T600U I.C.T-T650
    מספר השסתומים 2
    (שסתום אטומיזציה 1head,
    ראש שסתום דיוק 1)    		 2
    (שסתום אטומיזציה ראש 1
    ראש שסתום דיוק 1    		 2
    (שסתום אטומיזציה 2 ראש)    		 4
    (שסתום אטומיזציה 2head,
    שסתום דיוק 2head)
    שיטת בקרה כרטיס בקרת תנועה IPC +
    מספר צירים X, y, z X, y, z, u X, y, z X, y, z
    זווית סיבוב שסתום N/a ± 180 ° N/a N/a
    שסתום פוע N/a 0 ~ 35 ° N/a N/a
    גודל PCB 50*50 ~ 450*460 מ'מ
    כונן ציר מנוע סרוו מיובא + מודול בורג כדור
    מסלול עבודה X = 450 מ'מ, y = 450 מ'מ, z = 100 מ'מ
    גובה עבודה 900 ± 20 מ'מ
    מסלול מסוע מסלול סגסוגת אלומיניום מיוחד + שרשרת נירוסטה
    יכולת ציפוי 10L
    ניקוי אוטומטי של שסתומים עם מיכל לחץ 5L
    מֵמַד L910*W1600*H1700 מ'מ

  • תנור ריפוי UV



    התנור לריפוי UV הוא תנור ייבוש חסכוני המיוצר על ידי I.C.T, ריפוי ציפוי ריפוי אור UV, כמו צבע UV, דבק UV, דיו UV או לכה UV וכו ', ואחריו אחריו סוג ההזרקה או הדפיס חומרים מרובים במשטח מיידי ומיובש.

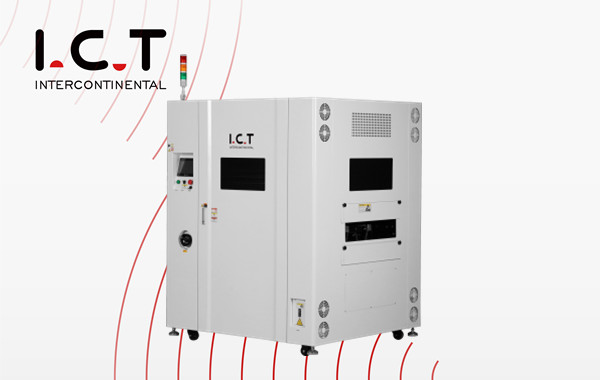

    ICT UV ריפוי תנור U2 מכונות ציפוי קונפורמיות UV Cure
    אור UV: ניתן להתאים אישית חומרים מיובאים, ביצועים יציבים, כוח וצפיפות אור כדי לענות על צרכי שימוש שונים, משתמשים ב- UVCuring ונורות LED הן אופציונליות.
    מערכת תחבורה: מערכת מסוע השרשרת עם פיר קמור מונעת למעשה את ה- PCB להיתקע. המנוע שולט על המהירות ומיקום העצירה מדויק.
    נעילת דלת האבטחה: חיישן נעילת דלת מכנית, כאשר נפתחים הדלתות הקדמיות והאחוריות, המכונה מפסיקה לעבוד כדי להבטיח את בטיחות כוח האדם במידה הגדולה ביותר.
    הרמה חשמלית אור UV: המנוע מתאים את גובה מנורת ה- UV כדי לשפר את היעילות ולהתאים באופן גמיש כדי לעמוד בדרישות השימוש ודרישות התהליך השונות.
    כיסוי ההאפלה: כיסויי דלת מתכת עליונים ותחתונים מתכווננים, התאם את גובה הכניסה ויציאה בהתאם לצרכים בפועל, תוך צמצום הבריחה של אור ריפוי UV.

    מפרט תנור ריפוי UV:

    דֶגֶם I.C.T-U1 I.C.T-U2
    תַחְבּוּרָה שרשרת נירוסטה שרשרת סיכה ארוכה של נירוסטה, אורך סיכה של 35b 5 מ'מ, מוסיפים כרטיסיות נירוסטה.
    מערכת בקרה מַכשִׁיר PLC+מסך מגע
    מהירות המסוע 500 ~ 5000 מ'מ/דקה 0.5 ~ 3.5 מ '/דקה
    מקור אור UV להקת UVA
    אורך הגל הראשי 365nm
    טווח עוצמת אור   100 ~ 260mw/cm2
    גובה אור UV משטח העברת   80-150 מ'מ מתכווננת חשמלית
    רוחב PCBA 500 מ'מ 50 ~ 500 מ'מ, התאמה ידנית, עומד במשקל 5 ק'ג
    שיטת קירור מְנִיפָה קירור אוויר
    נפח פליטה 35m³/min*1 פליטים 15m³/min*2 פליטים
    מימד (l*w*h) 1800*970*1835 מ'מ 1500*1100*1720 מ'מ

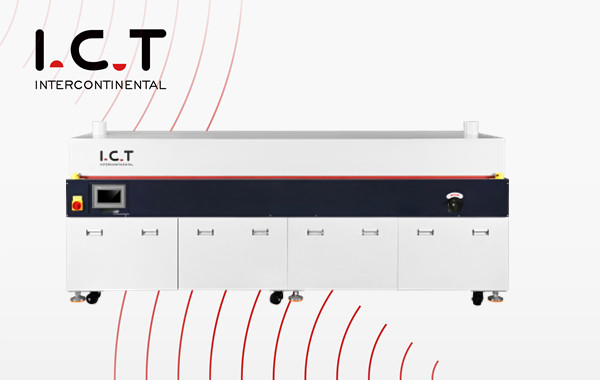

  • IR ריפוי תנור



    תנור ה- IR הוא תנור ריפוי חסכוני המיוצר על ידי I.C.T, בעיקר כדי להתמודד עם יישום ריפוי דבק. צבע נגד קורוזיה יבש.


    ICT UV לריפוי תנור
    מערכת IR ：תכנון מודולרי, נוח לתחזוקה, צינור חימום IR מיובא, חום אחיד, השתקפות נירוסטה תחתונה, אובדן חום נמוך של תנור אטום.
    מערכת הובלה ：מבנה הילוכים מיוחד, טיפול התקשות, טיפול נושאי עומס, ללא עיוות של מסילת מדריך, מסוגל להתמודד עם מוצרים של חומרים ומשקולות שונות.








    מפרט תנור ריפוי IR:

    דֶגֶם I.C.T-IR3 I.C.T-IR4
    מספר אזורי החימום UP3 / BOTTOME0 UP4/תחתון 0
    אורך אזורי החימום 2500 מ'מ 3500 מ'מ
    חימום תחתון אופציונלי אופציונלי
    תַחְבּוּרָה מַעֲקֶה
    מערכת בקרה מסך מגע+plc
    מצב חימום IR (אוויר חם אופציונלי)
    הובלה גבוהה 900 ± 20 מ'מ
    גובה מקסימום PCBA ± 100 מ'מ
    רוחב מקסימום של PCBA 460 מ'מ
    נפח פליטה 10m³/min*2 fills
    מימד (l*w*h) 3000*1150*1200 מ'מ 4000*1150*1200 מ'מ

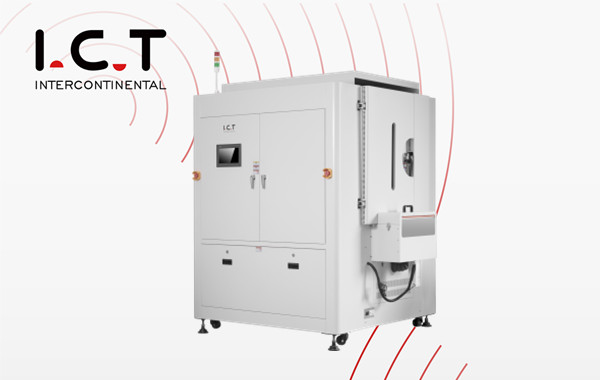

  • תנור ריפוי אנכי

    תנור ריפוי אנכי הוא ציוד מיוחד המיועד לריפוי וייבוש ציפויים, דבקים או חומרים אחרים המופעלים על משטחים אנכיים. שלא כמו תנורים אופקיים מסורתיים, הוא כולל תא אנכי המאפשר עיבוד יעיל של רכיבים עם כיוונים אנכיים.

    מכונת תנור ריפוי-תקשוב
    הגבירו את כושר הייצור: שפר את התפוקה והיעילות הכללית.
    שפר את איכות הריפוי: להשיג תוצאות ריפוי מעולות ועקביות.
    להפחית את עלויות התפעול: הורדת הוצאות באמצעות שימוש ותחזוקה יעילים.
    עיצוב קומפקטי וחיסכון בחלל: תנור חוזר אנכי מקוון כולל מבנה קומפקטי, מיטוב את שטח הסדנה ומזעור טביעת הרגל.







    מפרט תנור ריפוי אנכי ：

    דֶגֶם I.C.T V-320
    גודל PCB L120*W160 ~ L400*W350 מ'מ (ניתן להתאים אישית אורך)
    משקל PCB עם מתקן מקסימום 3 ק'ג/מחשב
    גובה המסוע 900 ± 20 מ'מ
    גובה פתוח עליון 50 מ'מ/התחתון 50 מ'מ
    אִחסוּן אחסון אנכי
    קיבולת אחסון 60 יח '
    זמן ריפוי ≥5 דקות
    אזור חימום 4 אזור (הגדרת טמפרטורה זהה)
    זמן חימום 10 דקות (עד 150 ℃)
    שיטת בקרה מסך מגע+לוח בקרה תעשייתי
    מֵמַד L2480*W2100*H2250mm

שסתומי ציפוי קונפורמליים

בחר את שסתומי הציפוי הקונפורמליים כדי להבטיח תוצאות ציפוי אופטימליות ויעילות על בסיס חומרי ציפוי, שיטות יישום, דרישות דיוק, מהירות ייצור, תחזוקה ועמידות ותאימות לציוד.

צרו קשר ומצאו את שסתום הציפוי הקונפורמי המושלם לצרכים שלכם.


כיצד לבחור את פיתרון הציפוי הקונפורמי למפעל SMT שלך?

קווי הציפוי הקונפורמליים גמישים ביותר, יכולים להשיג פתרונות מתאימים ביותר המבוססים על מוצר הלקוח כדי להגיע ליתרונות מקסימליים.
ניתן ליישם אותו במגוון רחב של שדה שונה, כמו אלקטרוניקה לרכב, תעופה וחלל, מכשירים רפואיים וכו '.

יתרונות עיקריים:
מכונת ציפוי קונפורמטית מתקדמת:
מערכת אוטומטית לחלוטין יכולה לאתר אוטומטית את רוחב המרחק והציפוי הראשוני, שסתום האטרומיזציה החדש המשודרג יכול להגיע לציפוי מדויק יותר ולתמוך בהתאמה אישית.

מסוע ציפוי PCBA:
אור UV בפנים יכול לאתר במדויק את אזור הציפוי.

תנור ריפוי בעל ביצועים גבוהים:
ניתן להתאים תנורי ריפוי מתאימים לפי תכונות של מוצרי הלקוח.

בשירותי מקרים ושירותי מכירות בהצלחה

פיתרון מפעל חכם חד פעמי לייצור תאורת LED בטג'יקיסטן
תקשוב מספק קו ציפוי קונפורמי עם תפקוד החזרה במקסיקו
I.C.T תמיכה טכנית גלובלית באלקטרוניקה לרכב - תחנת אירופה
למה לבחור בנו

ציוד קו ציפוי קונפורמי קשור

אוטומציה של קו הציפוי הקונפורמי של ה- PCB שלך עם מכונת ציפוי קונפורמטית סלקטיבית, תנור ריפוי IR ו- UV, מסועי ציפוי ועוד.
ל- I.C.T יש את כל צרכי פתרונות קו הציפוי של PCB.

מכונת ציפוי PCBA

שאלות נפוצות על מכונות ציפוי קונפורמיות

  • מהו ציפוי קונפורמי?
    加 Created with Sketch.
    形状 Created with Sketch.
    ציפוי קונפורמי הוא סרט מגן המופעל על לוחות מעגלים כדי ליצור מחסום בין מזהמים ללוח. זה משמש כשכבת בידוד תוך שמירה על פני ה- PCB.
  • מהם היתרונות של ציפוי קונפורמי סלקטיבי אוטומטי?
    加 Created with Sketch.
    形状 Created with Sketch.
    עקביות ליישום: מכונות ציפוי קונפורמיות סלקטיביות אוטומטיות המצוידות בחרירים מיוחדים מבטיחות יישום של ציפויים קונפורמליים ברמת דיוק ועקביות יוצאי דופן.
    שגיאות מפעל מופחתות: השימוש במערכות רובוטיות ליישום ציפויים קונפורמליים מפחית משמעותית את הסיכון לשגיאות מפעל, וכתוצאה מכך מוצרים באיכות גבוהה יותר עם פחות כישלונות.
    עבודה מופחתת: תהליכים ידניים כמו הקלטה, מיסוך וריסוס ידיים, צחצוח או טבילה PCBAs הם אינטנסיביים לעבודה ולא יעילים לייצור אלקטרוניקה בינוני עד גבוה. אוטומציה מייעלת תהליכים אלה.
    חיסכון בעלויות: בעוד שההשקעה הראשונית במערכות ציפוי קונפורמיות אוטומטיות גבוהה יותר משיטות ידניות, החיסכון מפני עבודה מופחתת, פסולת חומרית צמצום והגברת תפוקת הייצור מובילה לתשואה מהירה של ההשקעה.
  • מה עושה מכונת ציפוי קונפורמית?
    加 Created with Sketch.
    形状 Created with Sketch.
    מכונת ציפוי קונפורמלית היא מערכת שמאפשרת אוטומציה של יישום ציפוי מגן למשטחי מכלולי לוח המעגלים המודפסים (PCBAs). מכונות אלה מהונדסות לדיוק גבוה והן אידיאליות ליישום ציפויים חוזרים ונשנים, מה שמבטיח איכות ואמינות עקביים. אוטומציה זו חיונית לשמירה על עמידותם ואריכות החיים של PCBAs על ידי מתן כיסוי אחיד והגנה מפני גורמים סביבתיים.
  • איך מרססים ציפוי קונפורמי?
    加 Created with Sketch.
    形状 Created with Sketch.
    ציפוי קונפורמי מוחל על פני השטח של מכלולי לוח מעגלים מודפסים (PCBA) או באופן ידני עם אקדח ריסוס ציפוי קונפורמי או, באופן אידיאלי יותר, באמצעות מערכת רובוטית אוטומטית מיוחדת. מערכת זו משתמשת בשילוב של שסתומי ריסוס כדי למרוח את הציפויים ברמת דיוק ואיכות גבוהה, תוך שימוש בדפוסי ריסוס שונים כדי להשיג את אפקט הציפוי הרצוי.
  • מה עושה ציפוי קונפורמי?
    加 Created with Sketch.
    形状 Created with Sketch.
    ציפוי קונפורמי מגן על הרכיבים החשמליים ב- PCB או PCBA ומסייע במניעת כישלון בסביבתו המיועדת. זה משמש כמחסום כנגד גורמים כמו אבק, לחות, תנודות טמפרטורה והלם גופני. סוגים שונים של ציפויים קונפורמליים מנוסחים כדי להתמודד עם אתגרים סביבתיים ספציפיים, ומבטיחים את העמידות והאמינות של ההרכבה האלקטרונית.

להלן כמה מהדאגות שלך:

ב- I.C.T, אנו מבינים שרכישת ציוד ציפוי מגיעה עם שאלות רבות. הצוות שלנו מוכן עם פתרונות מומחים כדי להתמודד עם כל הדאגות שלך ולהבטיח שאתה מקבל את ההחלטה הטובה ביותר לצרכים שלך.
מכונות הציפוי הקונפורמיות האוטומטיות שלנו מיועדות במיוחד עבור PCB ו- PCBAs, ומציעות פתרונות ציפוי קונפורמליים סלקטיביים בעלי דיוק גבוה.
בין אם אתה זקוק למכונת ציפוי קונפורמטית של 4 צירים, מכונת ציפוי קונפורמטית לשולחן השולחן או ציוד המתאים לריפוי UV, יש לנו את ההתאמה המושלמת לצרכים שלך.
התקשוב מספק מגוון רחב של מכונות ציפוי קונפורמיות, כולל אפשרויות למכירה, סיטונאות ומותאמות אישית, והכל שמטרתו לספק את מחיר מכונת הציפוי המתאים ביותר ללקוחות הגלובליים שלנו.
כיצרני מכונות ציפוי קונפורמיות מובילות, I.C.T מציעים דגמים שונים, כולל מכונות ציפוי קונפורמיות סלקטיביות, מכונות ריסוס ציפוי קונפורמיות, ועוד, עוזרות לקו הייצור שלך להשיג יעילות ואיכות גבוהה יותר.

חקור את מכונות הציפוי הקונפורמיות שלנו ואת הצעות הציפוי הקונפורמיות של PCB, וקשר איתנו קשר לתמחור וזמינות האחרונים.

צור איתנו קשר לקבלת פתרון ציפוי קונפורמי
