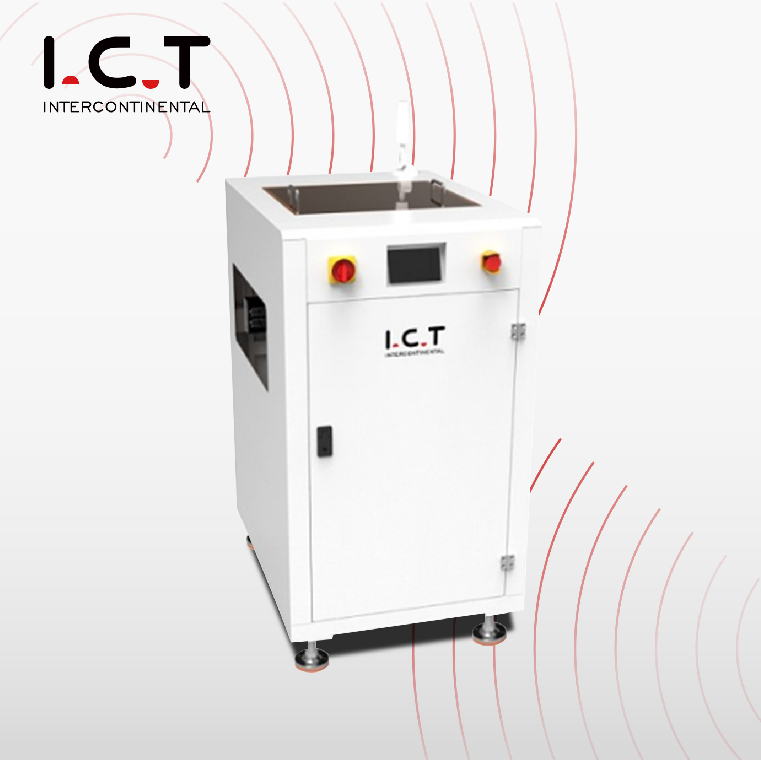

ה-PCBA Coating Flipper הופך לוחות 180 מעלות בצורה נקייה כך ששני הצדדים מקבלים ציפוי קונפורמי מושלם בקווי SMT.
א. הופך את ה-PCB בדיוק 180 מעלות לכיסוי ציפוי מלא.
ב. כולל מסך מגע ו-PLC לשליטה קלה.
ג. כולל מגביל מומנט לבטיחות מרבית של המפעיל.
ד. נפתח במהירות לגישה פשוטה לתחזוקה.
ה. מכוון את הרוחב במדויק עם מנגנון הברגה.
ו. שומר על מרווחים קטנים בין מסועים לזרימה יציבה.
ז. מציע מצבי מעבר, הפוך והיפוך אחורה.
ICT-CFD
I.C.T
| כַּמוּת: | |
|---|---|
| פליפר ציפוי PCBA
בתהליכי ציפוי קונפורמיים, לוחות חייבים להיות מצופים משני הצדדים ללא נזק או עיכוב. ה-PCBA Coating Flipper עונה על צורך זה על ידי הפיכת כל לוח בצורה חלקה לאחר ציפוי הצד הראשון. נבנה עם מארז חזק ומערכת PLC אמינה, הוא מתאים ישירות לקווי ציפוי SMT ומסייע למפעלים להשיג הגנה עקבית תוך שמירה על תפוקה גבוהה. זמין בדגמי PF350 ו-PF460, הוא מטפל בגדלים שונים של לוחות ומתחבר בקלות עם מכונות ציפוי ותנור אשפרה.
| תכונות עיקריות של מסוע מהפך PCB שלנו

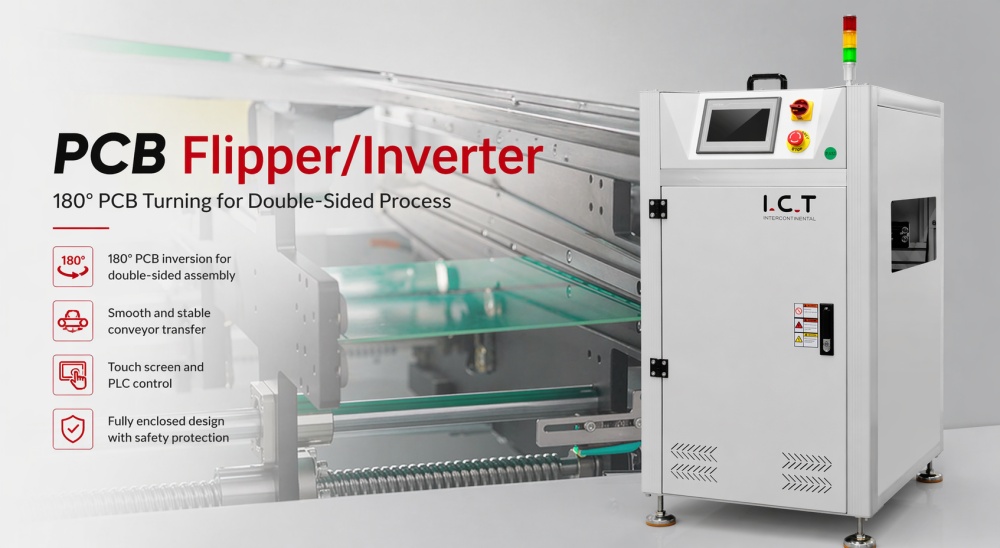

היפוך מדויק של 180° לאחר מעבר הציפוי הראשון, המפעילים מזינים לוחות לתוך ה-PCBA Coating Flipper. המכונה משלימה כל סיבוב תוך כעשר שניות עם בקרת מנוע מדויקת, מכינה לוחות בצורה מושלמת לצד הציפוי השני בקו ציפוי SMT.
תפעול מסך מגע פשוט מסך המגע הצלול מציג את המצב הנוכחי ומאפשר בחירה מהירה של מצבי הפעלה. עובדים יכולים לעבור בין מעבר והיפוך מבלי להפריע לזרימה הרציפה של מסוע ציפוי PCBA.
תכונות בטיחות חזקות העיצוב הסגור במלואו עם מגביל מומנט מובנה עוצר את התנועה מיד אם מתרחשת בעיה כלשהי. הגנה זו שומרת על בטיחותם של הצוות והלוחות המצופים במהלך הייצור היומיומי.
טכנאי עיצוב תחזוקה נוחים יכולים לפתוח את המכסה העליון תוך שניות כדי להגיע לרכיבים הפנימיים. גישה מהירה מפחיתה את זמן העצירה ומסייעת לשמור על כל קו ציפוי SMT פועל ביעילות.
בקרת רוחב יציבה התאמת סוג בורג מבטיחה הגדרת רוחב מקבילה ומדויקת. מערכת המנוע הנשלפת ממזערת את המרווח ותומכת בהעברה חלקה בציוד לטיפול בציפוי PCBA.
Easy Line Integration תקשורת SMEMA מאפשרת ל-PCBA Coating Flipper לעבוד בצורה חלקה עם מכונות ציפוי, תנורי ריפוי ומערכות בדיקה במערכות העברת PCBA שלמות.
| מִפרָט
| פרמטר | PF350 | PF460 |
|---|---|---|
| מימד (מ'מ) | 500 × 786 × 1250 | 600 × 856 × 1250 |
| גודל PCB (מ'מ) | 50×50 - 445×350 | 50×50 - 550×460 |
| זמן מחזור | כ. 10 שניות | כ. 10 שניות |
| סוג חגורה | חגורה אלכסונית | חגורה אלכסונית |
| מערכת בקרה | Plc | Plc |
| כּוֹחַ | מקסימום 150 VA | מקסימום 150 VA |
| גובה תחבורה | 900 ± 20 מ'מ (או מותאם אישית) | 900 ± 20 מ'מ (או מותאם אישית) |
| כיוון PCB | L ל- r או r to l | L ל- r או r to l |
| תִקשׁוֹרֶת | SMEMA ל-In & Out | SMEMA ל-In & Out |
| ספק כוח | 1 PH AC 220V 50/60Hz (אופציה: 110V עד 380V) | 1 PH AC 220V 50/60Hz (אופציה: 110V עד 380V) |
| מִשׁקָל | 120 ק'ג | 160 ק'ג |
| אוֹפְּצִיָה | התאמת רוחב אוטומטית | התאמת רוחב אוטומטית |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
אנו מתכננים את קו הייצור ה-Turkey PCBA שלנו כדי לספק ייצור PCBA אוטומטי לחלוטין, מהיר ואמין במיוחד. ההתקנה המוכחת מתחילה עם מפרק ה-SMT PCB Loader שלנו, עוברת למדפסת אוטומטית מדויקת ליישום הדבקת הלחמה מושלמת, ממשיכה עם מכונת איסוף ומקום PCB למיקום מדויק של רכיבים, עוברת דרך תנור זרימה חוזרת של 8 אזורים יציב לחיבורי הלחמה חזקים, ומסיימת עם ציוד בדיקת PCB כדי לתפוס כל פגם. כל מכונה מתקשרת בצורה חלקה, מפחיתה את העבודה ומגבירה את תפוקת המעבר הראשון. פתרון מלא זה עומד בסטנדרטים של תעשיית הרכב, הרפואה, הצרכנים וה-LED תוך שמירה על עלויות תפעול נמוכות ועל זמן פעולה גבוה במיוחד.
| סיפור הצלחת הלקוח
ICT השלימה לאחרונה אספקה של קווי ציפוי SMT מלאים ללקוח באירופה. המהנדסים שלנו נסעו לאתר, התקינו כל מכונה, ביצעו בדיקות מלאות והכשירו את צוות הלקוח בתפעול היומיומי. הלקוח היה מרוצה מכמה טוב ה-PCBA Coating Flipper עבד יחד עם תחנות הציפוי ומהמהירות שבה הצוות שלנו פתר את כל השאלות במהלך שלב ההפעלה.
| הכשרה ותמיכה מקצועית
ICT תומכת בלקוחות הרבה לאחר המסירה עם שירות טכני מלא עבור קווי ציפוי SMT שלמים. מהנדסים מספקים התקנה באתר, הדרכה מעשית וסיוע שוטף כדי שהמפעילים יוכלו להפעיל את ה-PCBA Coating Flipper וציוד אחר בביטחון. ביקורי מעקב קבועים עוזרים למפעלים לשמור על ביצועי שיא ולפתור במהירות את כל אתגרי הייצור שעלולים להופיע.
| מה הלקוחות שלנו אומרים
לקוחות רבים חולקים משוב חיובי על ציוד ושירות ICT. הם מדגישים את הריצה היציבה של ה-PCBA Coating Flipper, את האריזה הקפדנית וההובלה הבטוחה ואת התגובה המהירה מצוות התמיכה שלנו בכל פעם שמתעוררות שאלות. מספר לקוחות מזכירים שקו ציפוי SMT המלא מתפקד טוב מהצפוי ונותן להם ביטחון רב להתרחבות עתידית.
| אישורי איכות
כל מכונות ה-ICT, כולל PCBA Coating Flipper, עומדות בתקנים בינלאומיים עם אישורי CE, RoHS ו-ISO9001. החברה מחזיקה גם במספר פטנטים הקשורים לטכנולוגיית טיפול בלוח. תעודות אלו מבטיחות ללקוחות שכל פיסת ציוד לטיפול בציפוי PCBA בטוח, אמין ומיוצר תחת מערכות בקרת איכות קפדניות.
