ICT-310P
I.C.T

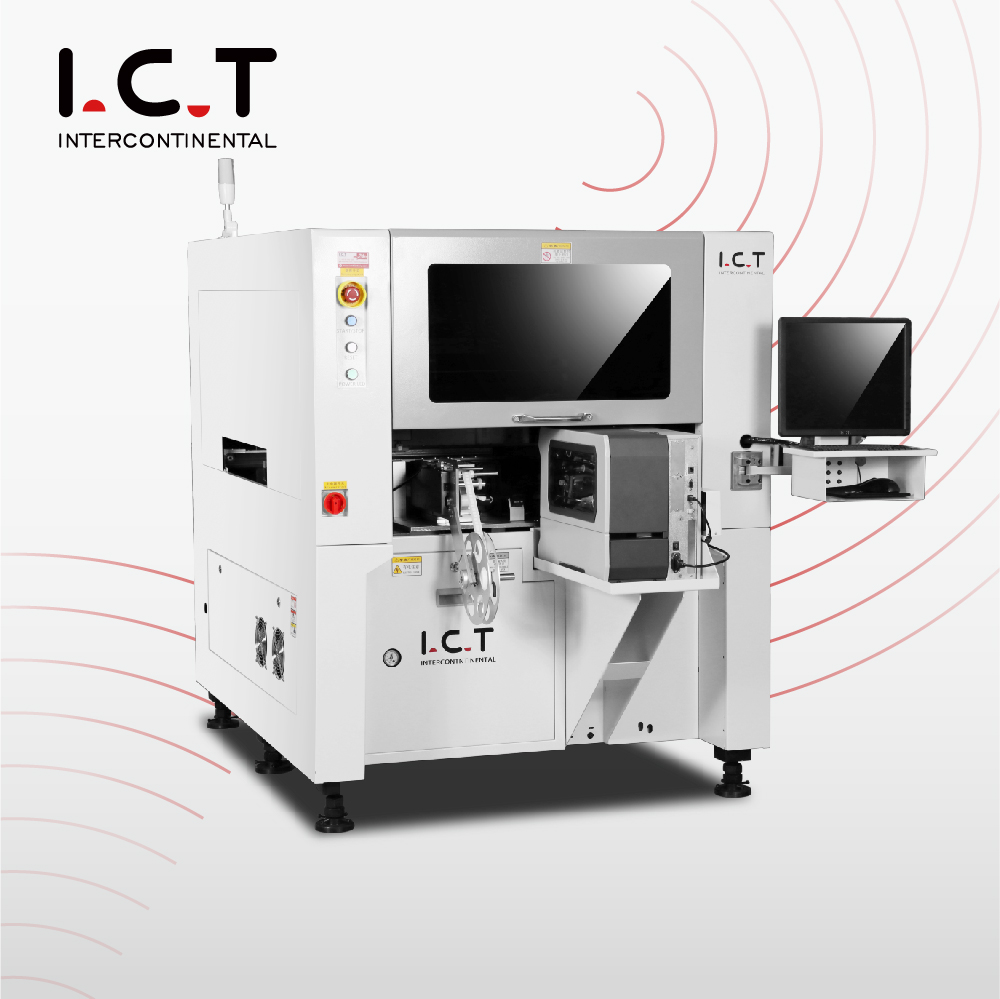

Inline Label Sticker
| כַּמוּת: | |
|---|---|
| סקירה כללית של הרכבת תווית SMT

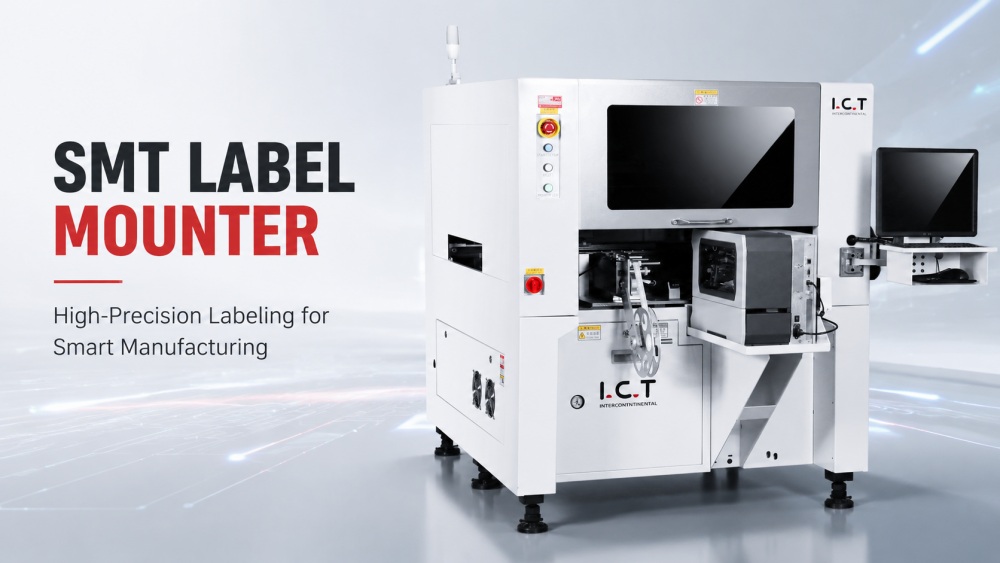

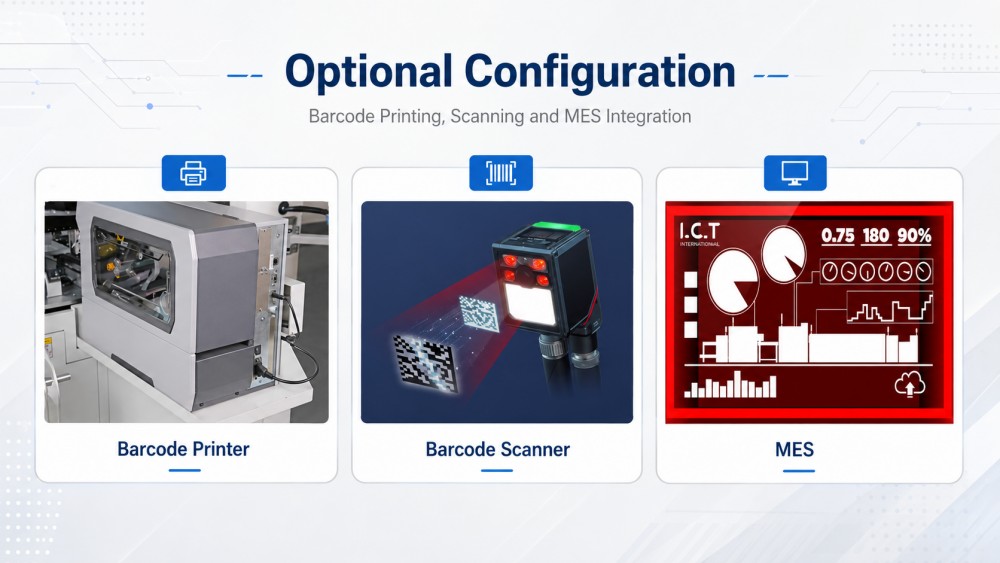

מתקן ה-SMT Label Mounter מציב ביעילות תוויות על גבי PCB בגדלים וסוגים שונים. תוכנן עבור קווי ייצור PCB בנפח גבוה, הוא תומך במספר חומרים ועובי תוויות. המכונה כוללת ראשי מיקום כפולים, זיהוי ואקום עצמאי והדפסת ברקוד אופציונלית. ICT מספקת תמיכה טכנית מלאה, המבטיחה התקנה ותפעול חלקים בסביבות ייצור SMT. עיצוב הדיוק ויכולות האינטגרציה שלו מאפשרים חיבור חלק עם מערכות MES, שיפור העקיבות ויעילות הייצור בייצור PCB.

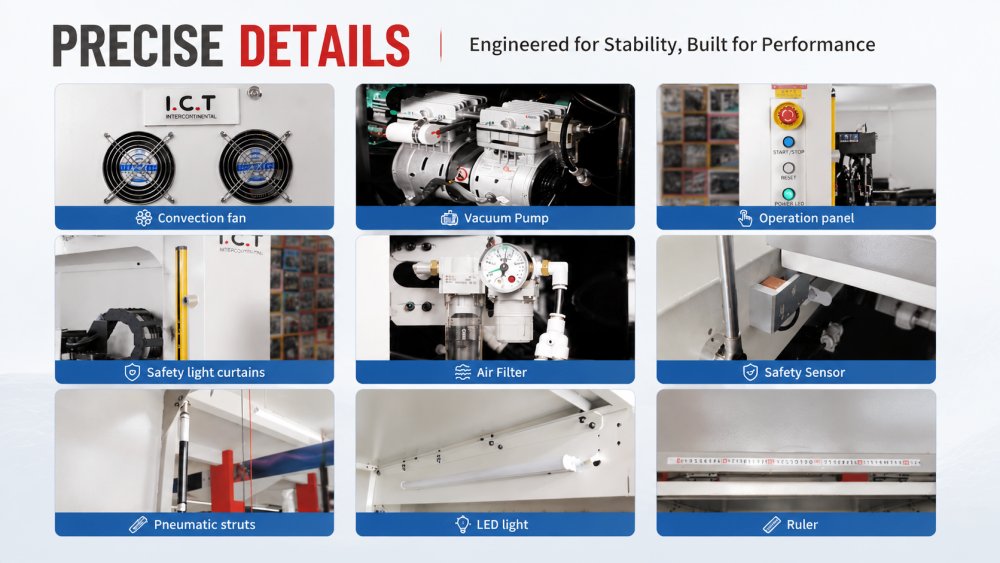

| תכונה של מתקן תווית SMT

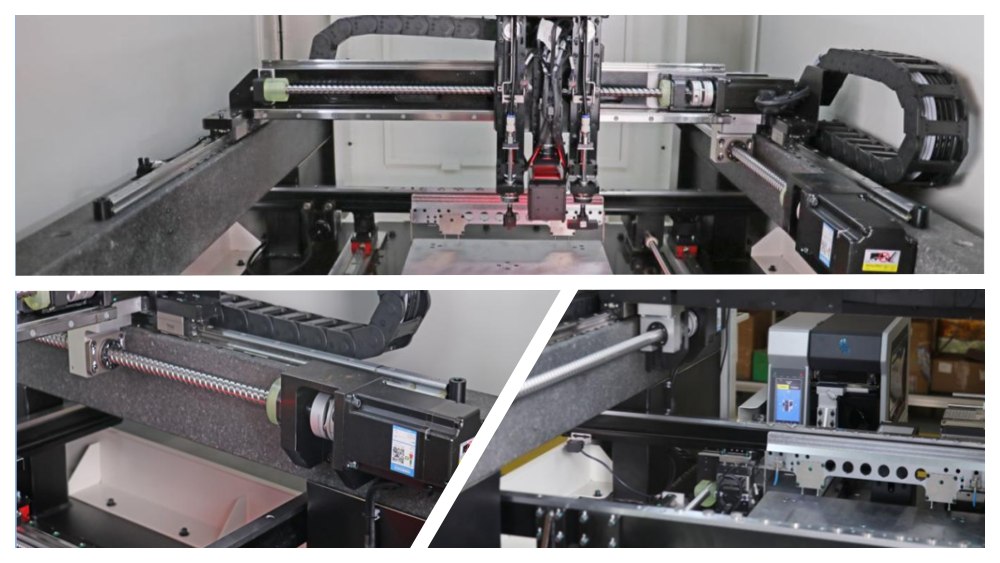

מסגרת הפלדה המשולבת ובסיס השיש מספקים יציבות מבנית. ברגים כדוריים ומסילות מדריך ליניאריות מבטיחים דיוק גבוה, בעוד שמנועי סרוו מיובאים מציעים תנועה מהירה ומיקום שניתן לחזור עליו. מתלה גשר הקשת משפר את ביצועי נשיאת העומס, תומך בפעולה במהירות גבוהה לטווח ארוך ללא סטייה מכנית.

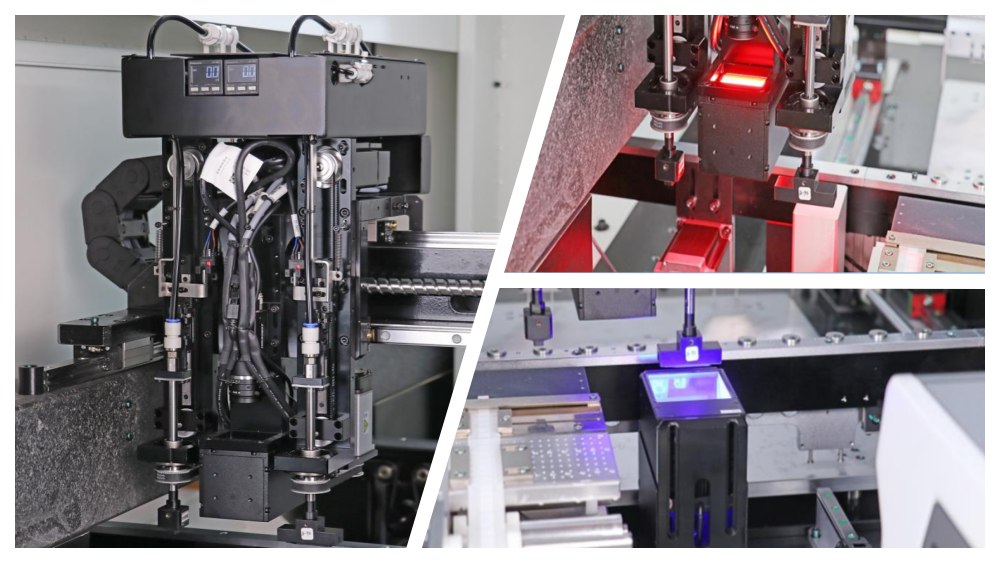

ראשי הרכבה כפולים מרימים, מורידים ומסתובבים 360 מעלות באופן עצמאי. קווי כדור מיובאים ומיצוב ויזואלי עם מצלמות מעופפות וקבועות מבטיחים דיוק עקבי. אורות אדומים וכחולים משפרים את זיהוי התוויות. הגדרה זו מאפשרת מיקום מדויק של תוויות על רכיבי PCB שונים וגבהים, מזעור שגיאות והגדלת התפוקה.

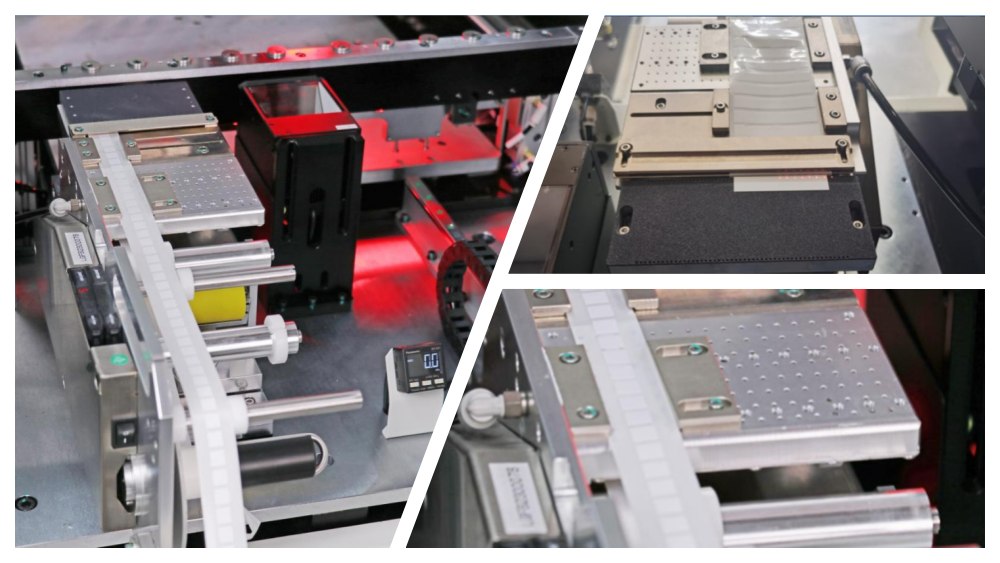

שני מזינים חכמים חשמליים מטפלים במגוון רחב של גדלי תוויות, מ-1.8×2.0 מ'מ ועד 100×40 מ'מ. מחצלות נגד החלקה מונעות בזבוז, בעוד שחיישנים אופטיים מבטיחים מסירה נכונה של התווית. התאמות מיוחדות מתאימות לחומרים מורכבים או שבירים, שומרות על יעילות הייצור ומצמצמות את זמן ההשבתה לטעינה מחדש של מזין.

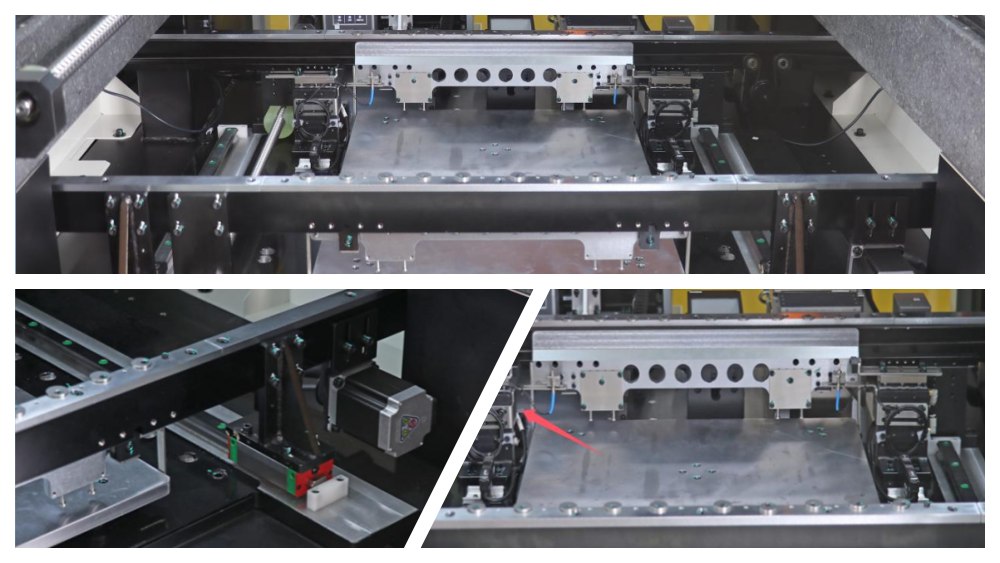

מהירות המסוע מתכווננת ומאפשרת כיוון PCB גמיש. חוסמים פנאומטיים וחיישנים אופטיים מבטיחים עמדות עצירה מדויקות. בורג כדור מסונכרן ומסילת החלקה שומרים על מקביליות מסילה, מונעים חסימות PCB ומאפשרים ייצור רציף חלק בקווי SMT.
| מפרט תנור Reflow
| מס' | פריט | I.CT-310 | I.CT-310D | I.CT-310L |
|---|---|---|---|---|
| 1 | גודל PCB | 50×50 מ'מ ~ 340×280 מ'מ | 50×50 מ'מ ~ 400×350 מ'מ | 100×100 מ'מ ~ 600×500 מ'מ |
| 2 | עובי PCB | 1-6 מ'מ | 1-6 מ'מ | 1-6 מ'מ |
| 3 | מיקום מזין | 2 | 4 | 2 |
| 4 | רוחב מזין | 105 מ'מ | 105 מ'מ | 105 מ'מ |
| 5 | מהירות הרכבה | 2500 יח'/שעה | 4000 יח' לשעה | 1300 יח'ח |
| 6 | גודל תווית | מזין תוויות: 2×2 ~ 100×40 מ'מ (אפשרות מדפסת ברקוד: 13×13 ~ 100×40 מ'מ) | אוֹתוֹ | אוֹתוֹ |
| 7 | עובי התווית | 0.05-0.3 מ'מ | 0.05-0.3 מ'מ | 0.05-0.3 מ'מ |
| 8 | דיוק תיוג | ±0.05 מ'מ | ±0.05 מ'מ | ±0.05 מ'מ |
| 9 | זווית תיוג | 360° | 360° | 360° |
| 10 | זַרבּוּבִית | 2 | 2 | 2 |
| 11 | שואב זרבובית | משאבת ואקום | משאבת ואקום | משאבת ואקום |
| 12 | גובה בטיחות PCB | למעלה: <25 מ'מ; תחתון: <25 מ'מ | למעלה: <25 מ'מ; תחתון: <25 מ'מ | למעלה: <25 מ'מ; תחתון: <25 מ'מ |
| 13 | גובה העברה | 900 ± 20 מ'מ | 900 ± 20 מ'מ | 900 ± 20 מ'מ |
| 14 | דיוק מיקום | ±0.025 מ'מ | ±0.025 מ'מ | ±0.025 מ'מ |
| 15 | דיוק חוזר | ±0.005 מ'מ | ±0.005 מ'מ | ±0.005 מ'מ |
| 16 | רגע הרכבה | מקסימום 3 ק'ג | מקסימום 3 ק'ג | מקסימום 3 ק'ג |
| 17 | שיטת מיקום | CCD + סימון | CCD + סימון | CCD + סימון |
| 18 | מהירות המסוע | 50 ~ 600 מ'מ לדקה | 50 ~ 600 מ'מ לדקה | 50 ~ 600 מ'מ לדקה |
| 19 | שיטת הפשטה | זיהוי סיבים אופטיים + בקרת תוכנה | אוֹתוֹ | אוֹתוֹ |
| 20 | זיהוי יניקה | בדיקת ואקום, בדיקת טיפה סטנדרטית | אוֹתוֹ | אוֹתוֹ |
| 21 | רוחב מסילה | התאמה אוטומטית | התאמה אוטומטית | התאמה אוטומטית |
| 22 | מצב שליטה | PC + לוח בקרה תעשייתי | PC + לוח בקרה תעשייתי | PC + לוח בקרה תעשייתי |
| 23 | ממשק MES | שמור ממשק רשת | שמור ממשק רשת | שמור ממשק רשת |
| 24 | כּוֹחַ | AC220V/50Hz, 1KVA | AC220V/50Hz, 1.5KVA | AC220V/50Hz, 1.5KVA |
| 25 | מֵמַד | L1096×W1130×H1426mm | L1074×W1590×H1440mm | L1250×W1610×H1530mm |
| 26 | מִשׁקָל | 800 ק'ג | 1300 ק'ג | 1400 ק'ג |
| 27 | לחץ אוויר | 0.5–0.6Mpa | 0.5–0.6Mpa | 0.5–0.6Mpa |
| רשימת ציוד קו SMT
ICT מספקת פתרונות SMT מקיפים הכוללים מעמיסי PCB, מדפסות שבלונות, מכונות בחירה ומקום, SPI, AOI, תנורי זרימה חוזרת של Lyra ומערכות טיפול ב-PCB. מתקן ה-SMT Label Mounter משתלב בצורה חלקה, משפר את העקיבות ויעילות התיוג. הפתרונות שלנו תומכים במכלולי PCB מורכבים עבור מחשבים, כונני SSD ומודולי זיכרון, ומבטיחים פלט באיכות גבוהה בסביבות ייצור בנפח גבוה.
| סרטון הצלחת לקוחות
מהנדסי ICT סיפקו והזמינו קו SMT ו-DIP מלא במפעל אלקטרוניקה גדול באוזבקיסטן. המתקן מייצר לוחות אם למחשבים, כונני SSD ומוצרי זיכרון. מההגדרה הראשונית ועד לבדיקה, ICT סיפק תמיכה טכנית באתר, תכנות ופתרון בעיות. הלקוח שיבח את המענה המהיר של ICT, אמינות הציוד והשירות המקצועי. קו SMT כלל מדפסות שבלונות ICT-5151, ארבע מכונות SMT, תנורי זרימה חוזרת של Lyra, מערכות טיפול SPI, AOI ו-PCB. קו ה-DIP כלל הכנסה ידנית, הכנסה מותאמת אישית של JUKI, הלחמת גל Acrab350 ושילוב מסועים.
| הכשרה ותמיכה מקצועית
ICT מציעה התקנה, כיול והדרכה באתר עבור רכיבי תוויות SMT. המהנדסים שלנו מבטיחים הפעלה חלקה ומספקים הדרכה תפעולית לצוותי המפעל. תמיכה טכנית מכסה אינטגרציה, תחזוקה ופתרון בעיות של MES. שירותי תגובה מהירה ותיעוד מפורט עוזרים ללקוחות לשמור על זמן פעולה גבוה, למזער סיכוני ייצור ולהבטיח תיוג מדויק עבור כל סוגי ה-PCB.
| שבחי לקוחות
לקוחות משבחים באופן עקבי את מהנדסי ICT על מקצועיות, היענות והכוונה ברורה. הדיוק והאמינות של ה-SMT Label Mounter מוערכים מאוד, וכך גם האריזה המאובטחת והמשלוח בזמן. לקוחות מדגישים את פתרון הבעיות המהיר, האינטגרציה הקלה והתרומה הכוללת לתפעול חלק של קו SMT, מה שמאשר את האמון בפתרונות ה-ICT ובמצוינות השירות.
| ההסמכה שלנו
מוצרי ICT עומדים בתקני CE, RoHS ו-ISO9001. מתקן ה-SMT Label Mounter כולל גם תכונות מוגנת בפטנט לתיוג אמין. תאימות מבטיחה בטיחות, הגנה על הסביבה וייצור באיכות גבוהה. לקוחות יכולים להסתמך על מכונות מאושרות במלואן לפעולות הרכבה קריטיות של PCB, בגיבוי מערכת ניהול האיכות הקפדנית של ICT.
