אתה משתמש ב- AOI בייצור PCB כדי לוודא שהמעגלים המודפסים שלך מיוצרים היטב ועובדים נכון. AOI מייצג בדיקה אופטית אוטומטית. הוא משתמש במצלמות ותוכנות מחשב מיוחדות כדי למצוא בעיות במהלך בדיקות. מחקרים מראים כי AOI יכולה לקצץ בטעויות ב- PCB שעושה עד 40%. זה יכול גם למצוא בעיות יותר מ- 95% מהזמן. זה עוזר לך להשיג לוחות טובים יותר, צריך פחות תיקונים ולסיים את העבודה מהר יותר. מכונת I.CT SMT AOI , כמו מכונת הבדיקה של AOI , היא דוגמא אמיתית. זה מראה כיצד AOI עוזר לייצר לוחות ומהירות טובים יותר בעבודה על הקו.
· AOI משתמש במצלמות ותוכנה כדי למצוא בעיות במעגלים מודפסים במהירות. זה עוזר לתפוס טעויות מוקדם.
· זה משפר את האיכות על ידי מציאת דברים כמו חסרים חלקים, מפרקי הלחמה רעים ונזק פני השטח. זה נכון יותר מ- 95% מהזמן.
· השימוש ב- AOI חוסך כסף על ידי קיצוץ בעלויות עבודה חוזרות, פסולת ועבודה. לעתים קרובות זה משלם לעצמו בעוד 14 עד 18 חודשים.
· AOI מייצר את הייצור מהר יותר על ידי בדיקת מאות או אלפי לוחות בכל שעה. זה הרבה יותר מהיר מאשר לבדוק ביד.
· כללים הבאים כמו IPC-A-610 עם AOI בונה אמון. זה גם מוודא שהלוחות הם תמיד באיכות גבוהה.
· AOI מתקדם כולל תכונות כמו הדמיית תלת מימד ולמידה מכונה. אלה עוזרים למצוא בעיות נוספות ולהתמודד עם אתגרים חדשים.
· AOI עובד בצורה הטובה ביותר כאשר משתמשים בו בבדיקות אחרות כמו רנטגן ובדיקות במעגל. זה נותן בדיקה מלאה של הלוח.
· ביצוע תחזוקה שוטפת, כללי בדיקה ברורים ומפעילי הדרכה גורמים ל- AOI לעבוד טוב יותר ולתת תוצאות טובות יותר.
אתה משתמש ב- AOI בייצור PCB כדי לבדוק את הבעיות שלך . AOI מייצג בדיקה אופטית אוטומטית. טכנולוגיה זו משתמשת במצלמות ובאורות מיוחדים כדי לצלם תמונות ברורות של לוחות המעגלים המודפסים שלך. לאחר מכן המערכת משתמשת בתוכנות מחשב כדי לחפש טעויות על ידי השוואת התמונות לדוגמה מושלמת, המכונה 'לוח זהב'. 'מערכות AOI יכולות לאתר חלקים חסרים, רכיבים שלא במקומם ובעיות הלחמה. כמה מכונות AOI מתקדמות, כמו I.CT-AI-5146 , משתמשות במצלמות למידה עמוקה ובמצלמות ברזולוציה גבוהה כדי למצוא פגמים קטנטנים אפילו. מכונות אלה יכולות להשתמש גם בהדמיית תלת מימד כדי לבדוק את גובה המפרקים והרכיבים של הלחמה , ולוודא שהכל במקום הנכון.
להלן הצעדים העיקריים AOI עוקבים בייצור PCB:
1. מכונת AOI מאירה אורות מיוחדים על הלוח.
2. מצלמות מצלמות תמונות באיכות גבוהה של פני הלוח.
3. המערכת משתמשת בתוכנה כדי להשוות תמונות אלה ללוח מושלם.
4. זה מוצא ומסמן כל פגמים, כגון חלקים חסרים או מפרקי הלחמה רעים.
5. המכונה רושמת את הפגמים ויוצרת עבורך דוח.
AOI בייצור PCB עוזר לך לתפוס בעיות מוקדם , כך שתוכל לתקן אותן לפני שהלוחות יעברו לשלב הבא.
אתה משתמש ב- AOI כדי לוודא שהלוחות שלך עומדים בתקני איכות. המטרה העיקרית היא למצוא פגמים העלולים לגרום לדירקטוריון להיכשל. AOI יכול להבחין בבעיות כמו יותר מדי או מעט מדי הלחמה, גשרי הלחמה וחלקים חסרים או עקומים . זה בודק גם שריטות, כתמים ובעיות שטח אחרות. כאשר AOI מוצא פגם, הוא רושם את המידע ויכול אפילו להסיר את הלוח הרע מהקו. זה עוזר לך לעקוב אחר בעיות נפוצות ולשפר את התהליך שלך.
AOI בייצור PCB נותן לך משוב מייד. אתה יכול לתקן טעויות במהירות ולהימנע מלהעניק שוב את אותה השגיאה. זה שומר על הלוחות שלך אמין ועוזר להגן על המוניטין של החברה שלך. AOI תומך גם בייצור המוני על ידי הקפדה על כל דירקטוריון עומד באותה רמה גבוהה. אתה יכול לסמוך שהוועדות שלך יעבדו כצפוי כשאתה משתמש ב- AOI.
טכנולוגיית Mount Mount (SMT) היא דרך פופולרית לבניית מעגלים. AOI ממלא תפקיד גדול במכלול SMT. אתה משתמש ב- AOI כדי לבדוק שכל חלק זעיר נמצא במקום הנכון וכי מפרקי ההלחמה חזקים . AOI יכול למצוא רכיבים חסרים, מסתובבים או שלא במקומם. זה גם בודק בעיות הלחמה כמו מפרקים קרים או גשרים. כמה מערכות AOI, כמו I.CT- AI-5146 , משתמשות בהדמיית תלת מימד ובאלגוריתמים חכמים כדי לבדוק לוחות במהירות ובמדויק.
AOI בייצור PCB עוזר לך לתפוס שגיאות במהלך הרכבת SMT. אתה מקבל משוב בזמן אמת, כך שתוכל לתקן בעיות מייד. זה מפחית פסולת וחוסך כסף. AOI גם עוזר לך לשמור על פס הייצור שלך בצורה חלקה. כשאתה משתמש בבדיקת בדיקה אופטית אוטומטית, אתה מוודא שהלוחות שלך בנויים ממש בפעם הראשונה.
טיפ: שימוש ב- AOI בפס הרכבה SMT שלך יכול להגביר את איכות המוצר שלך ולהוריד את העלויות שלך.
אתה רוצה שהעגלים המודפסים שלך יעבדו טוב. בדיקה אופטית אוטומטית היא כלי חזק לבדיקת איכות. טכנולוגיה זו משתמשת במצלמות ברזולוציה גבוהה ובתוכנה חכמה . זה בודק כל לוח ומשווה אותו למושלם. AOI יכול למצוא אפילו בעיות קטנות. אתה יכול לראות בעיות כמו חלקים חסרים, גשרי הלחמה או חלקים שאינם במקום הנכון מייד.
· AOI משתמש במצלמות ותוכנות מחשב כדי להסתכל על הלוחות שלך.
· הוא מוצא בעיות כמו שגיאות קוטביות, מעגלים פתוחים או קצרים, וחלקים חסרים או לא נכונים.
· אוטומציה מסלקת טעויות שאנשים עשויים לעשות וממשיך לבדוק אותו דבר עבור כל לוח.
· AOI יכול לבדוק אלפי חלקים בכל רגע, הרבה יותר מהר מאנשים.
· מציאת בעיות מוקדם מונעת מהן להתפשט, כך שיש לך פחות פסולת ופחות תיקון לעשות.
דרכים ישנות לבדיקת לוחות משתמשות באנשים. אנשים יכולים להתעייף ולהחמיץ בעיות קטנות. AOI מעניק לך בדיקות איכות יציבות ועוזר לך להגיע לסטנדרטים גבוהים לכל לוח. אתה מקבל גם דוחות מפורטים , כך שתוכל לראות היכן מתרחשות בעיות ולהפוך את המצב לטובות יותר. זה עוזר לך לבנות אמון עם הלקוחות שלך ולשמור על שמך הטוב.
בדיקה אופטית אוטומטית עוזרת לך לחסוך כסף במובנים רבים. כשאתה מוצא בעיות מוקדם אתה מוציא פחות על תיקון ובזבוז. מערכות AOI מורידות את עלויות העבודה שלך מכיוון שמכונות עובדות מהר יותר וטוב יותר מאנשים. יש לך גם פחות לוחות לתקן או לזרוק.
היבט חיסכון בעלויות | חיסכון / השפעה מדווחים | הסבר / הקשר |
עיבוד חוזר בחיסכון בעבודה | 12,400 דולר מדי חודש | תשואת המעבר הראשון עלתה מ 82% ל 96% עם AOI ובקרת תהליכים |
חיסכון מחדש בעלויות בהזמנות | 18,000 $+ בהזמנות של 1,000 יחידות | שיעורי העבודה מחדש ירדו מ- 8% ל 1.2% באמצעות שערים איכותיים מבוססי AOI |
מסגרת זמן ROI | 14-18 חודשים | רוב החברות בגודל בינוני מחזירות את כספן בזמן זה באמצעות AOI |
עלות בדיקה ליחידה להפחתת יחידה | מ- $ 0.15 ל- $ 0.04 ליחידה | אוטומציה חוסכת 1,100 דולר בכל שנה על 10,000 יחידות |
עליית ניצול הייצור | עלייה של 67% | ייצור אוטומטי 24/7 הופך לוחות יותר וזמנים מהירים יותר |
אתה רואה חיסכון אמיתי כשאתה משתמש ב- AOI. בדיקת הבדיקה האופטית האוטומטית מורידה את העלות עבור כל לוח ועוזרת לך להחזיר את הכסף שלך כשנה וחצי. אתה גם נמנע מהפסדים גדולים על ידי מציאת בעיות לפני שהוועדות יעזבו את המפעל שלך. זה מחזק את העסק שלך ועוזר לך להתחרות.
אתה צריך לעבוד במהירות בייצור אלקטרוניקה כיום. AOI נותן לך בדיקות מהירות ושומר על תנועה שלך. אוטומציה מאפשרת לך לבדוק יותר לוחות בפחות זמן . אתה יכול לבדוק מאות או אלפי לוחות בכל שעה.
לפני AOI, תוכל לבדוק רק 20 עד 50 לוחות בכל שעה ביד. עם AOI, אתה יכול לבדוק מאות או אלפים. מספר הבעיות שהוחמצו יורד ב 85%. תשואת המעבר הראשון שלך עולה מ 92% ל 98%. העלות לתיקון לוחות יורדת ב -60%. אתה יכול להחזיר את הכסף שלך לשמונה חודשים בלבד.
בדיקה אופטית אוטומטית עובדת היטב עם מכונות אחרות. אתה שומר על איכותך גבוהה, גם כשאתה עובד מהר יותר. מערכות AOI חדשות משתמשות ב- AI כדי לאתר חלקים ובעיות במהירות, כך שאתה מבלה פחות זמן בהקמה ויותר זמן לייצר לוחות טובים. זה עוזר לך לענות על צרכי הלקוח ולהעביר בזמן.
טיפ: כשאתה משתמש ב- AOI, אתה מקבל בדיקות מהירות יותר, איכות טובה יותר והורדת עלויות. זה עוזר לך להתקדם באלקטרוניקה.
כשאתה עושה אלקטרוניקה, עליך לבצע כללים נוקשים. כללים אלה עוזרים למוצרים שלך לעמוד בסטנדרטים גבוהים. IPC-A-610 הוא אחד הכללים החשובים ביותר. אנשים בכל העולם משתמשים בתקן זה לאיכות הרכבה אלקטרונית. זה אומר לך מה לבדוק את הלוחות המודפסים שלך. IPC-A-610 נותן כללים ברורים לכיסוי ועובי הציפוי. זה גם אומר שלא אמורים להיות פגמים. אתה משתמש בבדיקה אופטית אוטומטית כדי לעזור במעקב אחר כללים אלה בכל פעם.
מערכות בדיקה אופטיות אוטומטיות מחפשות בעיות בלוחות שלך. מערכות אלה בודקות עובי ציפוי במקומות רבים. הם גם מחפשים ריסוס יתר ומוודאים שהציפוי אינו נוגע במחברים או בנקודות בדיקה. AOI עוזר לך להוכיח את הלוחות שלך עומדים בכללי IPC-A-610. זה טוב לאבטחת איכות. זה גם עוזר לך למצוא ולתקן בעיות אם הן מתרחשות.
קבוצת ה- IPC פועלת לשפר את טכנולוגיית AOI. IPC תומך בשימוש בבינה מלאכותית במערכות AOI . זה הופך את הבדיקות למהירות ונכונות יותר. נייר לבן חדש של IPC מסביר כיצד AI יכול לעזור למצוא פגמים ולשמור על איכות גבוהה. ל- IPC אין עדיין כללי AOI חדשים. אבל זה עובד על קבוצת כללים לשימוש ב- AI בבדיקות.
להלן כמה דרכים שתקני התעשייה עוזרים לך:
· אתה מקבל כללים ברורים למה שהופך לוח לאיכותי.
· אתה משתמש ב- AOI כדי לבדוק כל לוח באותה צורה, בכל פעם.
· אתה שומר רשומות טובות לאבטחת איכות ועקיבות.
· אתה נשאר מעודכן עם טכנולוגיה חדשה, כמו AI במערכות AOI.
הערה: כשאתה עוקב אחר כללים כמו IPC-A-610, אתה בונה אמון עם לקוחות. אתה מראה לך אכפת מאיכות ומשתמש בכלים הטובים ביותר לבדיקות.
תקני התעשייה עוזרים לך לייצר מוצרים טובים יותר. כשאתה משתמש בבדיקה אופטית אוטומטית ועקוב אחר כללים אלה, הלוחות שלך בטוחים, אמינים ומוכנים לשוק.
כשאתה יודע כיצד מערכת AOI עובדת, אתה רואה מדוע זה חשוב בייצור PCB. תהליך ה- AOI משתמש גם בחומרה וגם בתוכנה כדי למצוא בעיות במהירות ובאופן טוב. בואו נסתכל על החלקים והצעדים העיקריים.
מצלמות הן החלק החשוב ביותר בכל מערכת AOI. הם מצלמים תמונות ברורות של לוחות המעגלים המודפסים שלך. בחלק מהמערכות יש מצלמה אחת, אך אחרות משתמשות יותר לתצוגות תלת מימד. המצלמות יכולות לעבור כדי לקבל את הנוף הטוב ביותר. עדשות טובות ותנועה מדוקדקת עוזרים למצלמות לראות דברים זעירים. לדוגמה, ל- I.CT- AI-5146 יש מצלמת 12 מיליון פיקסלים כדי לאתר פגמים קטנים.
תאורה חשובה מאוד ב- AOI. אורות מיוחדים זורחים מצדדים שונים ובצבעים שונים. זה עוזר למצלמות לראות את כל חלקי הלוח. אתה יכול להשתמש בתאורה עליונה, צד או קואקסיאלי כדי להראות דברים שונים. נורות LED רב צבעוניות, כמו RGB ולבן , עוזרות לך לראות בעיות עם הלחמה או חלקים. תאורה טובה שתוכלו לשנות נותנת לכם תמונות ברורות בכל פעם.
התוכנה במערכת AOI עושה הרבה עבודה. זה מפעיל את המצלמות והאורות ואז בודק את התמונות. התוכנה משתמשת בתוכנות חכמות כדי להשוות את מה שהיא רואה ללוח מושלם. מערכות מסוימות משתמשות בהתאמת תבניות, מציאת תכונות או אפילו למידת מכונה . ה- IC-AI-5146 משתמש ברשת עצבית מפותלת כדי למצוא סוגים רבים של פגמים. התוכנה מדברת גם עם מכונות אחרות ועוזרת לך לצפות ולשפר את העבודה שלך.
טיפ: תוכנה טובה הופכת את מערכת ה- AOI שלך לחכמה יותר ועוזרת לך לסמוך על התוצאות.
אתה מתחיל בתהליך AOI על ידי צילום תמונות של ה- PCB. המצלמות מצליפות תמונות עם אורות שונים. שלב זה מהיר ונכון. תמונות ברורות מראות כל פרט, ממפרקי הלחמה קטנים לחלקים זעירים.
לאחר צילום תמונות, התוכנה מתחילה את תפקידה. זה בודק את התמונות החדשות כנגד נתונים שנשמרו או קבצי עיצוב. התוכנה מחפשת שינויים שיכולים להיות בעיה. אתה יכול למצוא חלקים חסרים, גשרי הלחמה או שריטות. מערכות מסוימות משתמשות בלמידה במכונה כדי להשתפר במציאת בעיות לאורך זמן. התוכנה מכניסה פגמים לקבוצות , כך שתוכלו לראות מה השתבש.
כאשר התוכנה מוצאת בעיה, היא כותבת אותה. המערכת יכולה לסמן את הלוח, לדחות אותו או לשלוח אותה למראה נוסף. אתה מקבל דיווחים שמראים היכן ומה הבעיות. דוחות אלה עוזרים לך לתקן את הדברים במהירות ולהפוך את העבודה שלך לטובה יותר. ה- IC-AI-5146 יכול אפילו לשלוח נתונים למערכת ביצוע הייצור שלך לקבלת עדכונים בזמן אמת.
הערה: דוחות מ- AOI עוזרים לך לראות דפוסים ולהפסיק בעיות עתידיות.
בחירת התאורה הנכונה חשובה מאוד ב- AOI. בדיקות שונות זקוקות לאורות שונים. להלן מבט מהיר על סוגים נפוצים:
סוג AOI | גישת תאורה והדמיה | תרחיש בדיקה | יתרונות |
2d aoi | הדמיה מלמעלה למטה עם תאורה סטנדרטית | בדיקות קו SMT מוקדמות לבעיות פני השטח כמו הדבקת הלחמה מיישום שגוי, שגיאות קוטביות, חלקים חסרים | חסכוני, מהיר, מתאים לבדיקות פשוטות יותר |
3D AOI | מצלמות אור מובנות ורב-זווית עם תאורה מרובת זווית | מגלה גובה רכיב, נפח, קוטלנריות; מזהה מספיק הלחמה, סיכות מורמות, עוות | מדידת עומק מדויקת, גילוי פגמים טוב יותר למבנים מורכבים |
לעתים קרובות אתה משתמש ביותר מסוג תאורה אחד לקבלת התוצאות הטובות ביותר. תאורת T op טובה לבדיקת פני השטח. תאורת צד עוזרת לך לראות בעיות גובה ותלת מימד. אורות קואקסיאליים וטבעת מורידים צללים ומראים מפרקי הלחמה. נוריות LED רב-זוויתיות ורב-צבעוניות מאפשרות לך לשנות את האור עבור כל עבודה. תאורה טובה ואפילו נותנת לך תמונות ברורות ועוזרת לך למצוא בעיות נוספות.
הסבר: התאורה הנכונה במערכת AOI שלך עוזרת לך לתפוס יותר בעיות ולבצע לוחות טובים יותר.
בדיקה אופטית אוטומטית, או AOI , חשובה מאוד למציאת בעיות במכלולי PCB. אתה משתמש ב- AOI כדי לאתר סוגים רבים של כישלונות. זה עוזר ללוחות שלך להישאר בטוחים ולעבוד טוב. להלן הסוגים העיקריים של הפגמים ש- AOI יכולה למצוא.
בעיות הלחמה נפוצות במכלולי PCB. בעיות אלה יכולות לגרום ללוחות שלך להפסיק לעבוד או להתחזק פחות. AOI עוזר לך למצוא סוגיות אלה מוקדם.
גשר הלחמה קורה כאשר הלחמה מצטרפת לשתי רפידות שלא צריכות לגעת. זה הופך קצר חשמלי ויכול לשבור את הלוח. AOI משתמש במצלמות חדות ובאורות מיוחדים כדי לראות חיבורים קטנים אלה. אתה יכול למצוא גשרים הלחמה לפני שהם גורמים לבעיות גדולות.
לא מספיק הלחמה פירושה שאין מספיק הלחמה על המפרק. זה יכול ליצור נקודה חלשה או אפילו למעגל פתוח. AOI בודק כל מפרק ומחפש את הכמות הנכונה של הלחמה. אם יש מעט מדי, AOI מסמן את זה כבעיה. אתה יכול לתקן את זה לפני שהלוח יעזוב את המפעל שלך.
בעיות הלחמה אחרות ש- AOI יכול למצוא הן:
· רפידות מורמות : רפידות מתרחקות מהלוח, לעיתים קרובות יותר מדי חום או טלטול.
· שופסת וריסים: חתיכות קטנות של אדמות הלחמה במקום שאסור להם ולגרום למכנסיים קצרים.
· מפרקים שקועים: אלה נראים לחוצים פנימה ואולי לא מתחברים היטב.
· Tombstoning: חלקים עומדים בקצה אחד ושוברים את החיבור.
· צללים: הלחמה לא נוגעת במלואם בחלק, ולכן הקשר גרוע.
· מפרקי הלחמה קרים : אלה נראים משעממים או מחוספסים ואינם נדבקים היטב.
AOI גם עוזר לך למצוא בעיות בהן מכניסים חלקים. אם חלק נמצא במקום הלא נכון או חסר, הדירקטוריון לא יכול לעבוד.
חלקים לא מיושרים לא יושבים ממש על רפידותיהם. AOI סורק את הלוח ובודק את המקום של כל חלק נגד העיצוב. אם חלק נע רחוק מדי, AOI מסמן אותו. אתה יכול לקבוע כללים צמודים, אפילו קטן כמו 0.02 מ'מ , כדי לתפוס מהלכים קטנים. AOI מוצא גם שחלקים הפכו בדרך הלא נכונה.
קשה לראות AOI בודק כל נקודה בה חלק צריך להיות. אם הוא מוצא כרית ריקה, הוא מסמן אותה כבעיה. AOI יכול למצוא גם חלקים מצומצמים וחלקים לא נכונים על ידי בדיקת הלוח כנגד העיצוב. חלקים חסרים בעין, אך AOI מוצא אותם מהר.
בעיות פני השטח עלולות לפגוע בלוח שלך או לגרום לזה להפסיק לעבוד. AOI בודק את אלה באמצעות תמונות דו -מימדיות ותלת -ממדיות.
שריטות ושריטות יכולות לשבור קווי נחושת או להראות בשכבות. AOI מוצא את אלה על ידי חיפוש אחר שורות או סימנים שלא אמורים להיות שם. אפילו שריטות קטנות עלולות לגרום למעגלים פתוחים או לכישלונות אחרים.
כתמים, כמו שאריות שטף או כתמים כימיים, יכולים לגרום לחלודה או למכנסיים קצרים. AOI משתמש באורות מיוחדים כדי לראות את הסימנים האלה. אתה יכול לנקות כתמים לפני שהם גורמים לבעיות.
להלן טבלה שמציגה כמה בעיות פני השטח ש- AOI יכול למצוא:
סוג פגמים לפני השטח | תֵאוּר |
גשרי הלחמה | חיבורים לא רצויים הגורמים למכנסיים קצרים |
חורים וחללים | חורים זעירים במפרקי הלחמה או בשכבות מתכת |
סדקי קו שיער | הפסקות דקות בקווים או במפרקי הלחמה |
חלקיקים זרים | אבק, סיבים או לכלוך שיכולים לגרום לחלודה או מכנסיים קצרים |
שריטות ושחיקות | נזק לנתיבי המתכת |
נחושת מזויפת | קטעי נחושת קטנים מתחריט רע |
AOI הוא כלי חזק למציאת ולתיקון בעיות במכלולי PCB. אתה יכול לסמוך על AOI שתתפוס סוגים רבים של כישלונות, מבעיות הלחמה וכלה בבעיות שטח. זה מונע מהלוחות שלך לעבוד טוב והלקוחות שלך מאושרים.
אתה סומך על AOI כדי לתפוס בעיות רבות בייצור PCB, אך לטכנולוגיה זו עדיין יש כמה גבולות. הכרת גבולות אלה עוזרת לך להבין מתי יתכן שתזדקק לבדיקות או כלים נוספים.
· מערכות AOI תלויות בתמונות באיכות גבוהה . אם התאורה אינה מושלמת או אם לחלקים יש צבעים או מרקמים יוצאי דופן, המערכת עשויה להחמיץ פגם או לסמן לוח טוב כרע.
· AOI עובד בצורה הטובה ביותר לבעיות פני השטח. זה לא יכול לראות בתוך הלוח. פגמים תת-קרקעיים, כמו סדקים או חללים נסתרים, זקוקים לכלים אחרים כמו בדיקת רנטגן.
· אתה יכול לשים לב שמערכות AOI 2D אינן יכולות למדוד את גובה החלקים או הלחמה. הם גם לא יכולים לבדוק אם כל הסיכות נוגעות בלוח באותה רמה. זה יכול להוביל לאזעקות שווא יותר.
· מערכות AOI תלת -ממדיות יכולות למדוד גובה ונפח, אך הן עולות יותר ועובדות איטיות יותר. הם גם מתקשים עם חלקים גבוהים מאוד, צללים או בודקים צבעים.
· מערכות AOI זקוקות לעדכונים וכיול מחדש שוטפים. כשאתה משנה את עיצוב ה- PCB שלך, עליך להקדיש זמן לעדכון התוכנה וההגדרות.
· אתה זקוק לעובדים מיומנים כדי לשמור על מערכות AOI פועלות היטב. תחזוקה והדרכה מוסיפים לעלויות שלך.
לפעמים אתה זקוק ליותר ממערכת בדיקה אחת כדי למצוא כל סוג של פגם. זה הופך את התהליך שלך למורכב יותר ויכול להעלות את ההוצאות שלך.
להלן טבלה שמציגה כמה מגבלות מערכת AOI נפוצות :
סוג מערכת AOI | מגבלות |
2d aoi | לא ניתן לבדוק גובה או נפח; אזעקות שווא יותר |
3D AOI | עלות גבוהה יותר; מהירות איטית יותר; לא ניתן לבדוק תכונות 2D בלבד; גבול גובה (~ 5 מ'מ); בעיות צל; אין בדיקת צבע |
מערכות AOI משתמשות בשיטות שונות כדי לאתר בעיות. יש המשווים את הלוח שלך למדגם מושלם, בעוד שאחרים משתמשים בחוקים או בתערובת של שניהם. מערכות היברידיות יכולות להיות חזקות, אך הן עולות יותר ועשויות להאט את הקו שלך . בגלל גבולות אלה, AOI לא תמיד יכולה לתפוס כל כישלון מעצמה. יתכן שתצטרך להשתמש ב- AOI עם כלי בדיקה אחרים כדי לוודא שהלוחות שלך בטוחים ואמינים.
הערה: הבנת הגבולות של AOI עוזרת לך לבחור את התערובת הנכונה של כלי בדיקה לצרכים שלך.
אתה רואה הרבה תכונות חדשות במערכות AOI של ימינו. תכונות אלה עוזרות לך למצוא יותר בעיות ולהקל על העבודה שלך. להלן כמה מהחשובים ביותר:
· AOI דו-צדדי מאפשר לך לבדוק את שני צידי הלוח בו זמנית. אינך צריך להעיף את הלוח, כך שתחסוך זמן ושומר על תהליך הבדיקה שלך חזק.
· מערכות מצלמות כפולות מצלמות תמונות מזוויות שונות. זה נמנע מבעיות אור ועוזר לך לעבוד מהר יותר בקווים עמוסים.
· מצלמות במהירות גבוהה, לפעמים עד 100 פריימים בשנייה , נותנות לך תמונות ברורות גם כאשר לוחות נעים במהירות.
· תכנות גמישות מאפשרת לך להשתמש בנתוני CAD או בלוח מוזהב כדי להגדיר את הבדיקה שלך. אתה יכול לשנות תוכניות במהירות כשאתה בונה מוצרים חדשים.
· תאורה חכמה משתמשת בצבעים וזוויות שונות. זה עוזר לך לראות את כל חלקי הלוח, גם אם חלקים מסוימים גבוהים או מעוצבים באופן מוזר.

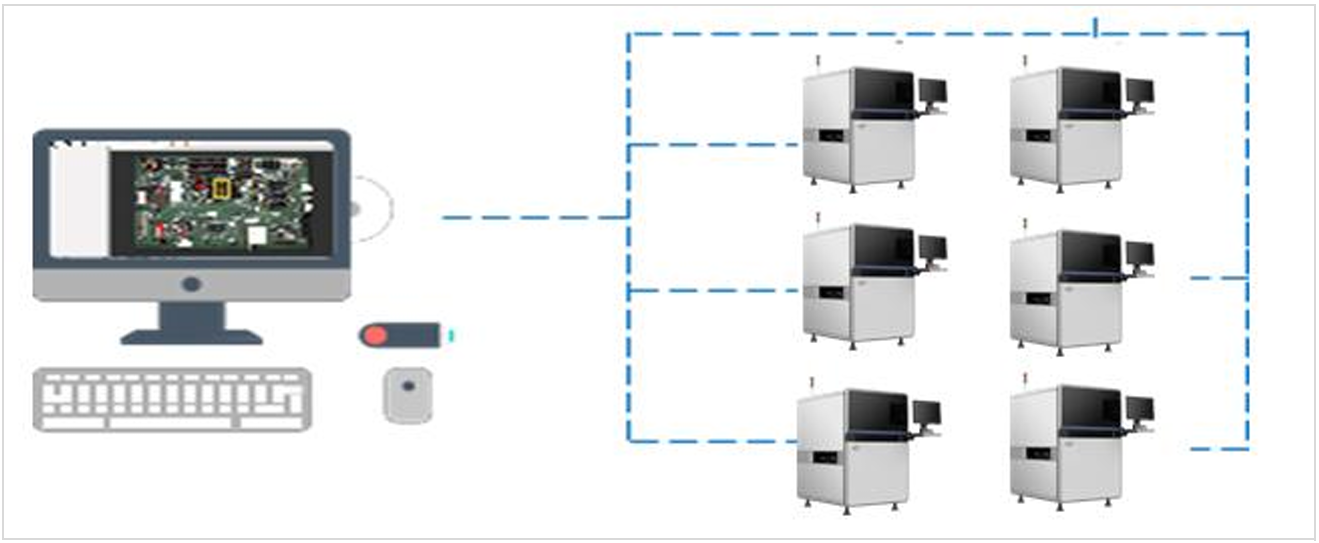

· מערכות AOI מתחברות כעת לרשתות MES ותעשייה 4.0. אתה יכול לעקוב אחר לוחות בזמן אמת ולהשתמש בנתונים כדי לשפר את התהליך שלך.
· רשומות בדיקה מפורטות עוזרות לך להתחקות אחר בעיות ולבצע בחירות טובות יותר עבור המפעל שלך.
טיפ: תכונות AOI מתקדמות עוזרות לך לתפוס פגמים נוספים, לעבוד מהר יותר ולשמור על איכותך גבוהה.
למידת מכונה משנה את האופן בו אתה משתמש ב- AOI. בעבר היית צריך לקבוע כללים לכל פגם. כעת, למידה עמוקה, במיוחד רשתות עצביות מפותלות (CNNs) , מאפשרת למערכת ללמוד מתמונות. מכונת AOI מסתכלת על תמונות רבות ומוצאת דפוסים בפני עצמה. המשמעות היא שהיא יכולה להבחין בבעיות שקשה לראות וסוגים חדשים של פגמים.
אינך צריך להקדיש זמן רב ללמד את המערכת. ה- AOI לומד ומשתפר ככל שאתה משתמש בו. זה יכול להתמודד עם מוצרים שונים ובסוגי פגמים משתנים. מערכות מסוימות משתמשות בנתונים שכותרתו וגם ללא תווית, ולכן הם ממשיכים להשתפר אפילו עם פחות אימונים. זה הופך את הבדיקה שלך למהירה ומדויקת יותר.
הערה: עם למידת מכונה, מערכות AOI מסתגלות לצרכים שלך ועוזרים לך להתעדכן באתגרים חדשים בייצור.

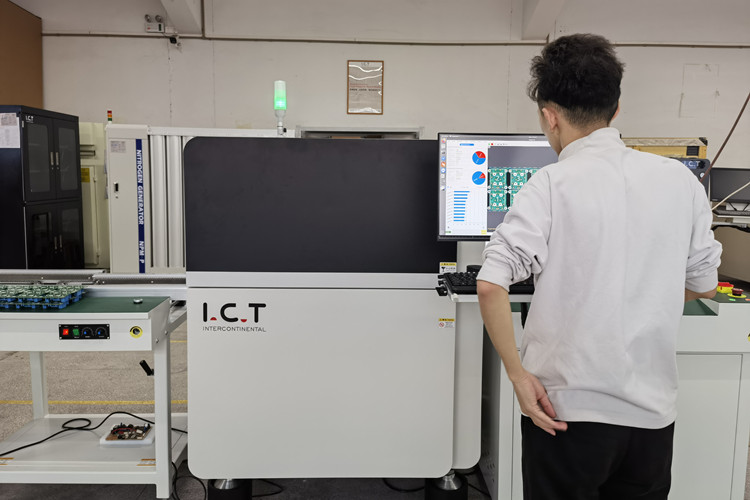

מכונת הבדיקה המקוונת של AOI מקוונת של I.CT- AI-5146 מראה לך מה AOI המודרני יכול לעשות. מכונה זו משתמשת במצלמת 12 מגה-פיקסל ועדשה טלקנטרית לתמונות חדות וברורות. הוא בודק חלקים קטנטנים, אפילו עד 01005 שבבים, ועובד עם גדלי לוח רבים.
תכונה | מפרט II-5146 II-5146 |
מַצלֵמָה | 12MP מצלמה תעשייתית דיגיטלית חכמה |
תְאוּרָה | RGB לתכנות + LED לבן |
מהירות בדיקה | 0.23 שניות לשדה ראייה |
אלגוריתמים | CNN, ניגודי צבע, OCR, התאמת תבניות |
טווח גודל PCB | 50x50 מ'מ עד 730x460 מ'מ |
פיצוי עיוות | ± 3.0 מ'מ |
שילוב MES | כֵּן |
אתה מקבל בדיקה מהירה ויציבה עם מערכת AOI זו . אלגוריתם ה- CNN מוצא סוגים רבים של פגמים, כמו חלקים חסרים, גשרי הלחמה וסימנים שגויים. המכונה מתחברת ל- MES שלך, כך שתוכל לעקוב אחר לוחות ולשפר את התהליך שלך. אתה יכול גם לתכנת אותו במצב לא מקוון או מקוון, מה שמקל על השינוי עבור משרות חדשות. I.C.T- AI-5146 עוזר לך להגביר את התשואה שלך, להוריד את קצב הפגמים שלך ולהשאיר את פס הייצור שלך בצורה חלקה.
בדיקה ידנית פירושה שאנשים מסתכלים על לוחות בעיניים. הדרך הזו היא פשוטה, אבל יש לה בעיות רבות. אנשים יכולים לפספס פגמים קטנים מכיוון שעיניים אינן מושלמות. פקחים מתעייפים ומפסידים פוקוס לאחר זמן מה. זה הופך את הטעויות ליותר סבירות. AOI, העומד בבדיקה אופטית אוטומטית, עובד הרבה יותר מהר מאנשים. AOI לא מתעייף או מפסיד מיקוד. הוא משתמש במצלמות ומחשבים כדי למצוא בעיות זעירות שאנשים עשויים לא לראות.
להלן טבלה שמראה כיצד AOI ובדיקה ידנית שונים :
אַספֶּקט | AOI (בדיקה אופטית אוטומטית) | בדיקה ידנית |
מהירות/יעילות | בודק אלפי רכיבים במהירות ללא עייפות; אידיאלי לייצור בנפח גבוה | איטי יותר בגלל הקצב האנושי; פקחים מתעייפים לאורך זמן, מצמצמים את המהירות ועלולים להיות חסרים ליקויים |
דִיוּק | דיוק גבוה ועקביות; מגלה פגמים קטנים מאוד באופן אמין; > שיעור דיוק של 99% | מועד לטעות אנוש ושונות; הערכה של ~ 95% דיוק; מושפע מעייפות ותוחלת תשומת לב |
בריחת פגמים | מפחית את שיעורי הבריחה של פגמים עד 90% | בריחת פגמים גבוהה יותר בגלל חוסר עקביות |
עֲקֵבִיוּת | תוצאות עקביות עקב קריטריונים מתוכנתים | תוצאות משתנות בהתאם למצב המפקח |
גְמִישׁוּת | פחות גמיש, עוקב אחר כללים מתוכנתים | גמיש, יכול לתפוס פגמים מורכבים או בלתי צפויים |
הַתאָמָה | הכי טוב לייצור רחבי נפח גבוה | עדיף לצרכי בדיקה מיוחדים או משתנים |
AOI בודק לוחות הרבה יותר מהר ומוצא יותר בעיות מאנשים. AOI יכול לסיים לבדוק לוח תוך דקה או שתיים בלבד . בדיקה ידנית יכולה לארוך עד שעה לאותה עבודה. AOI מוצא גם פגמים קטנים מאוד, כמו גשרים קטנטנים של הלחמה, שאנשים עשויים לפספס. כשאתה משתמש ב- AOI, סביר להניח שאתה מתגעגע לבעיה. המשמעות היא שאתה חוסך זמן וכסף מכיוון שאתה לא צריך לתקן כמה שיותר טעויות בהמשך.
טיפ: AOI תמיד נותן את אותן תוצאות, אך בדיקה ידנית יכולה להשתנות אם מישהו עייף או לא שם לב.
בדיקת רנטגן מאפשרת לך להסתכל בתוך לוחות המעגלים שלך. אתה משתמש בו כדי למצוא בעיות נסתרות ש- AOI לא יכול לראות. לדוגמה, בדיקת רנטגן יכולה לאתר חללים תחת מערכי רשת כדור או מפרקי הלחמה שאינם על פני השטח. זה חשוב ללוחות עם חלקים נסתרים רבים.
אבל בדיקת רנטגן איטית יותר ועולה יותר מ- AOI. אתה זקוק למכונות והדרכה מיוחדות כדי להשתמש בהן. AOI עובד מהר יותר ועדיף לבדיקת הרבה לוחות. AOI מחפש בעיות שאתה יכול לראות, כמו חסרים חלקים או הלחמה רעה. בדיקת רנטגן מוצאת בעיות בתוך הלוח, כמו בעיות הלחמה נסתרות או בעיות בשכבות.
הנה כמה דברים שכדאי לזכור על בדיקת רנטגן ו- AOI:
· בדיקת רנטגן מוצאת בעיות נסתרות ש- AOI לא יכול לראות, כמו חללים תחת BGAS.
· AOI טוב במציאת בעיות שאתה יכול לראות, כמו חלקים לא נכונים או הלחמה רעה.
· בדיקת רנטגן איטית יותר ועלויות יותר לשימוש.
· AOI מהיר וזול יותר, כך שעדיף לרוב המפעלים.
· AOI לא יכול להסתכל בתוך הלוח, אך בדיקת רנטגן יכולה.
· מפעלים רבים משתמשים בבדיקת AOI וגם בבדיקת רנטגן כדי להשיג את התוצאות הטובות ביותר.
הערה: השתמש בבדיקת רנטגן כאשר אתה צריך למצוא בעיות נסתרות, אך השתמש ב- AOI לבדיקות שטח מהירות ואמינות.
בדיקות במעגל, או I.C.T , בודק אם הלוח שלך עובד נכון. I.C.T משתמש בבדיקות כדי לגעת בלוח ולשלוח אותות דרך המעגלים. מבחן זה מוצא בעיות כמו חלקים חסרים, מעגלים קצרים, מעגלים פתוחים ומפרקי הלחמה רעים על ידי מדידת מתח וזרם.
AOI ו- I.C.T עושים עבודות שונות. AOI משתמש במצלמות כדי לחפש בעיות שאתה יכול לראות , כמו חלקים שלא במקומם או הלחמה גרועה. AOI לא מדליק את הלוח או בודק אם הוא עובד. תקשוב בודק את הפונקציה החשמלית של הלוח. זה יכול למצוא בעיות ש- AOI לא יכול, כמו נגדי עם ערך לא נכון או חלק שבור בתוך שבב.
אתה מקבל את התוצאות הטובות ביותר כשאתה משתמש גם ב- AOI וגם ב- I.C.T. AOI מוצא בעיות פני השטח מוקדם, בעוד ש- I.C.T בודק אם הלוח עובד לפני שאתה שולח אותה. AOI עוזר לך לתקן בעיות לפני שתסיים לבנות את הלוח. תקשוב מוודא שהדירקטוריון יעבוד כמו שצריך.
הסבר: AOI בודק כיצד נראה הלוח, ו- I.C.T בודק איך זה עובד . השימוש בשניהם עוזר לך להכין את הלוחות הטובים ביותר.
בדיקה אופטית אוטומטית היא דרך נהדרת לבדוק מעגלים מודפסים. AOI נותן לך יתרונות רבים שעוזרים לך לייצר מוצרים טובים יותר ולחסוך כסף.
· AOI בודק לוחות במהירות ונותן תוצאות קבועות. זה יכול להסתכל על מאות לוחות בכל שעה. מהירות זו עוזרת לך להתעדכן בהזמנות גדולות ולסיים בזמן.
· AOI מוצא בעיות שאנשים אולי לא רואים. זה עובד טוב על לוחות עם הרבה חלקים קטנים. אנשים יכולים לפספס טעויות קטנטנות, אך AOI משתמש במצלמות ובתוכניות חכמות כדי לתפוס אותן.
· AOI מוצא את רוב בעיות השטח. מרבית המערכות מציבות מעל 95% מהפגמים הללו . אתה יכול לתפוס חלקים חסרים, גשרים הלחמים וחתיכות עקומות לפני שהלוחות עוזבים את המפעל שלך.
· AOI מנתק טעויות של אנשים. אנשים מתעייפים או מפסידים מיקוד, אבל AOI תמיד בודק באותה צורה. זה הופך את בדיקות האיכות שלך אמינות יותר.
· AOI חוסך לך כסף לאורך זמן . זה אולי עולה יותר בהתחלה, אבל אתה צריך פחות עובדים לבדיקה. אתה גם מוציא פחות טעויות לתיקון בהמשך.
· AOI עובד בשלבים שונים בתהליך SMT . אתה יכול להשתמש בו כדי לבדוק משחת הלחמה, לפני החימום ואחרי החימום. המשמעות היא שאתה יכול למצוא בעיות מוקדם ולעתים קרובות.
· תוכנת AOI פשוטה לשימוש. למכונות רבות יש תפריטים קלים וצעדים ברורים. אתה יכול ללמד עובדים חדשים במהירות, כך שהם מבלים זמן רב יותר בבדיקות.
· AOI עולה פחות מכמה כלים אחרים, כמו בדיקת רנטגן. מכונות רנטגן עולות יותר לקנות ולהשתמש בהן. AOI נותן לך תוצאות טובות מבלי לעלות יותר מדי.
· AOI עובד עם גדלי לוח וצורות רבים. המערכת יכולה להשתנות כך שתתאים לצרכים שלך, כך שהיא טובה לסוגים רבים של אלקטרוניקה.
טיפ: AOI נותן לך דוחות מפורטים שיעזרו לך לשפר את התהליך שלך. אתה יכול לראות היכן מתרחשות הבעיות ביותר ולבצע שינויים כדי לתקן אותן.
השימוש ב- AOI הופך את הבדיקה שלך למהירה יותר, נכונה יותר ויציבה יותר. אתה גם מוציא פחות כסף ויוצר מוצרים טובים יותר. AOI נותן לך את מה שאתה צריך לעשות טוב בייצור אלקטרוניקה היום.
כשאתה מתחיל ללמוד על AOI בייצור PCB, תראה מילים חדשות רבות. הכרת המילים החשובות הללו עוזרת לך להבין כיצד AOI עובד ומדוע זה נחוץ.
· AOI (בדיקה אופטית אוטומטית) : זוהי דרך להשתמש במצלמות ואורות כדי לבדוק את הבעיות במעגלים המודפסים שלך. AOI מוצא דברים כמו חסרים חלקים, חלקים לא נכונים או מפרקי הלחמה רעים.
· פגמים שהתגלו : AOI יכול למצוא בעיות רבות. אלה כוללים שריטות, כתמים, מעגלים פתוחים, מעגלים קצרים, יותר מדי או מעט מדי הלחמה, רכיבים חסרים או שגויים ושגיאות קוטביות.
· שיטת לוח הזהב : אתה משתמש בלוח מושלם כמדריך. מערכת AOI בודקת כל לוח חדש נגד לוח הזהב הזה כדי למצוא הבדלים.
· תכנות מבוססת אלגוריתם: אתה מגדיר את מכונת AOI עם נתונים מהמוצר שלך. המערכת משתמשת במידע זה כדי לדעת מה לחפש במהלך הבדיקה.
התאמת תבניות : מערכת AOI בודקת את הלוח שלך על ידי השוואה לתמונה או תבנית נשמרת של לוח טוב.
התאמת תבניות : המערכת מחפשת דפוסים בתמונות כדי למצוא בעיות. זה יכול לאתר דברים שאינם תואמים את התבנית הנכונה.
· דיוק מיקום: משמעות הדבר היא עד כמה מערכת AOI יכולה למצוא מהלכים או שינויים קטנים בחלקים בלוח שלך. דיוק גבוה חשוב לחלקים זעירים.
· תאורה לתכנות: מכונות AOI משתמשות באורות מיוחדים שתוכלו לשנות. זה עוזר למצלמות לראות בעיות טוב יותר, אפילו על לוחות עם צבעים או צורות שונות.
· תוכנה מסוגלת רשת: מערכת AOI יכולה לשמור ולשתף נתוני בדיקה. אתה יכול להסתכל על דוחות ולעקוב אחר בעיות לאורך זמן.
· חפצי בדיקה מרובים: AOI בודק גם לוחות ריקים וגם לוחות עם חלקים עליהם. הוא מחפש סוגים רבים של בעיות, החל משריטות פני השטח ועד חלקים חסרים.
· גמישות: אתה יכול להשתמש ב- AOI בשלבים שונים בעת יצירת הלוחות שלך. זה מאפשר לך לתקן בעיות מייד ולשנות את התהליך שלך אם אתה צריך.
טיפ: AOI חשוב מאוד לייצור ה- PCB של ימינו. בדיקה ידנית לא יכולה לעמוד בקצב המהירות והמורכבות של הלוחות המודרניים. AOI עוזר לך למצוא בעיות מוקדם , לחסוך כסף ולייצר מוצרים טובים יותר.
על ידי לימוד מילים אלה, תרגישו בטוח יותר כשאתה משתמש במערכות AOI. תוכלו גם להבין דוחות ותדברו עם הצוות שלכם על תוצאות הבדיקה.
החל מ- AOI בייצור PCB יכול להרגיש מדהים, אך אתה יכול להקל על התהליך על ידי ביצוע כמה טיפים מוכחים. צעדים אלה עוזרים לך להפיק את המרב ממערכת AOI שלך ולשפר את איכות הלוח שלך.
1. הגדר קריטריוני בדיקה ברורים
עליך להגדיר מה נחשב כליקוי לפני שתתחיל. השתמש בתקני התעשייה כמו IPC-A-610 והקשיב לצרכי הלקוחות שלך. כללים ברורים עוזרים למערכת AOI שלך למצוא את הבעיות הנכונות בכל פעם.
2. השתמש בתאורה והגדלה נאותים
תאורה טובה עוזרת למערכת AOI שלך לראות כל פרט. אם אתה מבצע בדיקות ידניות כלשהן, השתמש במגדלים ובאורות בהירים. זה מקל על הבחנת נושאים קטנים.
3. מינוף AOI לבדיקות מהירות ועקביים
מערכות AOI פועלות במהירות ולא מתעייפות. השתמש בהם כדי לבדוק כל לוח שיש חלקים חסרים, הלחמה גרועה או מיקום שגוי. אתה מקבל את אותן תוצאות בכל פעם.
4. כיול ותחזוקה של ציוד באופן קבוע
מכונות AOI זקוקות לטיפול קבוע. נקה את המצלמות ובדוק את האורות לעתים קרובות. כיול שומר על המערכת שלך מדויקת ואמינה.
5. הגדרות בדיקת כוונון גינון
התאם את ההגדרות של מערכת AOI שלך כך שיתאימו ללוחות שלך. שנה את הרגישות ואת גבולות הפגם לפי הצורך. זה עוזר לך לתפוס בעיות אמיתיות ולהימנע מאזעקות שווא.
6. השתמש בזוויות מרובות ותנאי תאורה
נסה זוויות מצלמה שונות וצבעי אור. זה עוזר למערכת AOI שלך למצוא פגמים נסתרים ומפחית טעויות.
7. עדכון ספריות פגמים
מוסיפים לעתים קרובות דוגמאות חדשות של פגמים לספריה של המערכת שלך. זה עוזר למכונת AOI ללמוד ולבחון בעיות חדשות מהר יותר.
8. אימן את המפעילים שלך
ללמד את הצוות שלך כיצד להשתמש במערכת AOI. הראה להם כיצד לקרוא דוחות ולתקן בעיות נפוצות. אימונים מתמשכים שומרים על כולם חדים.
9. בדוק בשלבים שונים
אל תחכה עד הסוף לבדוק את הלוחות שלך. השתמש ב- AOI בכמה נקודות: לפני ההרכבה, במהלך הייצור ואחרי סיום. בדיקות מוקדמות תפסו בעיות מוקדם יותר.
10. שמור רשומות טובות
לרשום את כללי הבדיקה שלך, את תוצאות הבדיקה וכל הבעיות שתמצא. רשומות טובות עוזרות לך לעקוב אחר מגמות ולשפר את התהליך שלך.
11. חפש תמיד דרכים לשיפור
לימוד נתוני הפגמים שלך ולסקור את שלבי הבדיקה שלך. הישאר מעודכן עם טכנולוגיית AOI חדשה, כמו מערכות AI ו- 3D. השיפור שומר על האיכות העליונה של הלוחות שלך.
טיפ: התחל פשוט ובנה את הכישורים שלך לאורך זמן. כל צעד שאתה עושה עם AOI הופך את הלוחות שלך לטובים יותר ואת התהליך שלך חזק יותר.
אתה ממלא תפקיד מפתח בביטוח הלוחות שלך עומדים בסטנדרטים באיכות גבוהה. AOI עוזר לך לאתר בעיות מוקדם ושומר על פס הייצור שלך בצורה חלקה. אתה חוסך כסף ומשפר את האיכות בעזרת צ'קים מהירים ומדויקים. נסה פתרונות AOI מתקדמים כמו I.C.T-AI-5146 כדי להגביר את התוצאות שלך. התחל ללמוד יותר על מערכות AOI או לדבר עם מומחה כדי להביא איכות טובה יותר לייצור ה- PCB שלך.
AOI מייצג בדיקה אופטית אוטומטית. אתה משתמש ב- AOI כדי לבדוק לוחות מעגלים מודפסים אם יש פגמים באמצעות מצלמות ותוכנה חכמה.
AOI עובד מהר יותר ומוצא יותר בעיות מאשר אנשים. אתה משיג תוצאות מדויקות יותר ומפחית טעויות. AOI עוזר לך לשמור על הלוחות באיכות גבוהה.
AOI מוצא את מרבית הפגמים לפני השטח, כמו חלקים חסרים או הלחמה רעה. אתה זקוק לכלים אחרים, כמו רנטגן, כדי למצוא בעיות נסתרות בתוך הלוח.
עליך לכייל את מכונת ה- AOI שלך באופן קבוע. מרבית המפעלים עושים זאת פעם בשבוע או אחרי כל שינוי גדול בייצור.
2D AOI בודק את פני הלוח שלך. 3D AOI מודד גובה ונפח, כך שתוכלו למצוא עוד סוגים של פגמים, כמו לידים מורמים או הלחמה נוספת.
כֵּן! אתה יכול להשתמש ב- AOI לאחר הדפסת הדבקה של הלחמה, לאחר הצבת חלקים ואחרי הלחמה. זה עוזר לך לתפוס בעיות מוקדם.
מרבית מכונות ה- AOI, כמו I.C.T-AI-5146, תומכות בגדלי דירקטוריון רבים. אתה יכול לבדוק לוחות קטנים וגדולים על ידי התאמת ההגדרות.
AOI מוצא פגמים מוקדם. אתה מתקן בעיות לפני שהלוחות עוזבים את המפעל שלך. זה מקטין פסולת, חוסך זמן ומוריד את עלויות התיקון.
טיפ: אם יש לך שאלות נוספות לגבי AOI, שאל את ספק הציוד שלך או בדוק את מדריך המכונה שלך.
