חמש מכונות ה- AOI המובילות לשנת 2025 הן I.C.T-5146, AI-5146-3D, I.C.T-AI5146W, AI-4540 ו- MyPro I Series 3D AOI. מכונות אלה קידמו בדיקה תלת-ממדית, תוכנה מונעת AI ואמינות חזקה. הם עוזרים לקווי הרכבה של PCB למצוא בעיות מוקדם. הם גם הופכים את טכנולוגיית הר השטח לעבוד טוב יותר ופסולת נמוכה יותר. סדרת מכונות I.CT AOI זקוקה לתחזוקה מועטה ועובדת במהירות כל הזמן. יותר אנשים רוצים עכשיו אלקטרוניקה ברמה גבוהה. בחירת ה- AOI הימנית יכולה להוריד את שיעורי הפגמים מ- 5% ל- 1% . זה עוזר למפעלים לייצר יותר מוצרים ובזבוז פחות ברחבי העולם.
· בדיקה אופטית אוטומטית (AOI) משתמשת במצלמות וב- AI כדי לאתר בעיות בשלב מוקדם של הרכבת SMT. זה עוזר לייצר מוצרים טובים יותר וקיצוץ פסולת.
· מכונות ה- AOI הטובות ביותר בשנת 2025 קידמו בדיקה תלת מימדית מתקדמת. הם משתמשים בתוכנה חכמה ועובדים במהירות ובאופן טוב עם גדלים וסוגים רבים של PCB.
· AOI יכול להוריד את שיעורי הפגמים מ- 5% ל- 1%. זה עוזר ליותר מוצרים לעבור את הבדיקה הראשונה ויכולים לצמצם את עלויות העבודות מחדש של עד 60%. זה חוסך גם כסף וגם זמן.
· מערכות AOI חדשות מקשרים עם תוכנת מפעל כמו MES. הם חולקים נתונים מייד, כך שהצוותים יכולים לתקן בעיות במהירות ולהסתכל על פגמים.
· בחירת מכונת AOI הנכונה תלויה עד כמה היא בודקת, כמה מהר היא עובדת, התוכנה שלה, איך היא מתאימה לכלים אחרים, תמיכה ועלות.
· שמירת מכונות AOI נקייה ועדכון התוכנה שלהן עוזרת להם לעבוד טוב. זה מפסיק הפסקות יקרות בקו הייצור.
· טכנולוגיית AOI מסייעת בתחומים רבים, כמו אלקטרוניקה צרכנית, מכוניות, מכשירים רפואיים וייצור מוצרים חדשים. זה מוודא שהמוצרים הם באיכות גבוהה.
קניית מכונות AOI חכמות עם בדיקות AI ו- 3D היא בחירה טובה לעתיד. הם עוזרים להוריד טעויות ועוזרים למפעלים לצמוח.
בדיקה אופטית אוטומטית חשובה מאוד בטכנולוגיית הרכבה על פני השטח. הוא משתמש במצלמות ותוכנה חכמה כדי להסתכל על מכלולי לוח מעגלים מודפסים. המערכת מוצאת בעיות כמו חלקים חסרים או עקומים, הלחמה רעה ודברים שלא אמורים להיות שם. בדיקה אופטית אוטומטית פועלת בשלבים שונים בפס הייצור SMT . הוא בודק לאחר שהדבק הלחמה מניח, לפני ואחרי הלחמה מחדש ובמהלך הלחמת גלים. מערכות אלה עוזרות ליצרנים לשמור על אלקטרוניקה באיכות גבוהה על ידי הבחנה בשלב מוקדם. בדיקה אופטית אוטומטית מוודאת שכל לוח טוב לפני שהוא ממשיך הלאה.
טיפ: מערכות AOI יכולות לבדוק מאות לוחות בכל שעה. זה הופך אותם לשימושיים מאוד עבור קווי טכנולוגיית השטח העמוסים.
היצרנים משתמשים בבדיקה אופטית אוטומטית כדי לשפר את האיכות ולחסוך כסף. מערכות אלה מוצאות בעיות מייד, כך שהעובדים יכולים לתקן אותם במהירות. AOI מוצא סוגים רבים של טעויות, כמו קוטביות שגויה, הלחמה גרועה וחלקים חסרים או עקומים. הטכנולוגיה משתמשת בדרכים שונות כדי לבדוק, כמו תמונות תלת מימד ומצלמות מזוויות רבות. זה עוזר בדברים קשים כמו לוחות כפופים ומשטחים מבריקים. מערכות AOI עובדות גם עם מערכות ביצוע ייצור. הם נותנים משוב מהיר ומעקב אחר כל פגם עד השלב הנכון.
תוֹעֶלֶת | השפעה על ייצור SMT |
שיעור בריחה של פגמים | מופחת עד 85% |
תשואת מעבר ראשון | גדל מ 92% ל 98% |
עלויות עיבוד מחדש | הורד ב- 60% |
עקיבות | מעקב מלא אחר פגמים |
מהירות בדיקה | מאות עד אלפי חלקים/דקה |
בדיקה אופטית אוטומטית הופכת את התוצאות ליציבות ואמינות יותר ממה שאנשים יכולים. זה עוזר למפעלים להשתפר כל הזמן ולענות על צרכי האלקטרוניקה החדשה.
בשנת 2025, מערכות בדיקה אופטיות אוטומטיות ישתפרו עוד יותר. יצרנים משתמשים כעת בינה מלאכותית ולמידה במכונה כדי למצוא פגמים נוספים ולעשות פחות טעויות. הדמיה תלת מימדית חדשה, כמו אור מובנה ומשולש לייזר, מאפשרת למערכת לראות פרטים מצדדים רבים. AOI מבוסס ענן מאפשר לאנשים לצפות וללמוד נתונים מרחוק, כך שצוותים יכולים לעבוד יחד מכל מקום. יותר אוטומציה פירושה פחות עבודה עבור אנשים וקווים מהירים יותר. רעיונות לתעשייה 4.0 , כמו IoT ו- Big Data, עוזרים לגרום לקווי הטכנולוגיה של Surface Mount לעבוד אפילו יותר טוב. חברות כמו Koh Young Technology, Viscom ו- Mirtec מובילות שינויים אלה. ככל שחלקים אלקטרוניים מתקשים יותר ויותר לייצר, מערכות AOI משתנות כדי לשמור על איכות גבוהה מאוד.
I.CT -5146 היא מכונת AOI מהימנה לקווי SMT. היא משתמשת בעדשות מיוחדות ותוכנות חכמות כדי לבדוק מקרוב לוחות. חברות רבות משתמשות בו מכיוון שהיא עובדת טוב וקל לשימוש. ה- I.C.T-5146 יכול לבדוק לוחות לפני ואחרי ההלחמה. זה עושה את זה טוב עבור צעדים רבים בייצור אלקטרוניקה.
· המצלמה מצלמת תמונות ברורות עם אורות בהירים.
· תוכנה חכמה מוצאת בעיות על ידי למידה ממשרות בעבר.
· זה בודק לוחות במהירות, כך שהוא מתאים לקווים עמוסים.
· אתה יכול לצפות ולשלוט בו מרחוק.
· זה עובד עם MES כדי לשתף נתונים מייד.
· שינוי עבודות והגדרת ההקמה הוא מהיר ופשוט.
יתרונות | חסרונות |
מוצא פגמים היטב | בדיקות תלת מימד אינן חזקות במיוחד |
זקוק לתיקון או טיפול מועט | עובדים עשויים להיות צריכים ללמוד את ה- AI |
קל להגדיר ולהחלף עבודות | לא עבור PCBs גדולים במיוחד |
עובד טוב עם MES |
ה- I.C.T-5146 הוא הטוב ביותר למפעלים עסוקים עם משרות רבות. זה עוזר כשאתה צריך להחליף עבודות במהירות ולמצוא בעיות מוקדם. זה גם טוב אם אתה רוצה שיתוף נתונים קל ושלט רחוק.

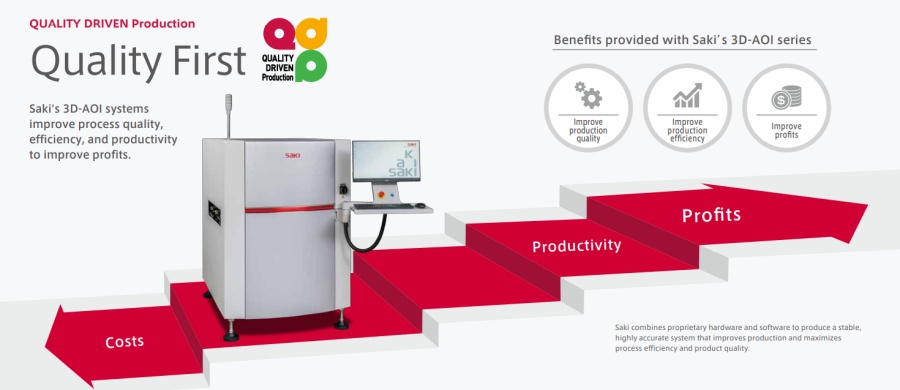

ה- SAKI 3DI-LS2 משתמש ב- AI SMART ו- 3D בדיקות עבור עבודות SMT. ה- AI שלה לומד מהרבה תמונות לוח, טובות ורעות כאחד. עובדים אינם צריכים לשנות הגדרות ביד. זה מקל על כל אחד להשתמש. חברות גדולות סומכות על זה, כמו דנסו במכוניות. סאקי עשה דגם זה כדי לעזור למפעלים חכמים ולהמשיך לבדוק באיכות גבוהה.
AI מוצא בעיות וצריך פחות עזרה מאנשים.
· למידה עמוקה נותנת תוצאות טובות ויציבות.
· זה בודק לוחות מ- 50X60 מ'מ ל -330 x 330 מ'מ.
· אתה יכול לבחור בחדות המצלמה ולשנות אותה במהירות.
· הוא בודק חלקים גבוהים עד 40 מ'מ.
· זה בודק במהירות, עד 7,000 מ'מ ⊃2; כל שנייה.
· זה מסתכל על כתמים רבים ומטפל בנתונים בבת אחת.
· אתה יכול לשנות אורות ומצלמות לצרכים שלך.
· אתה יכול להוסיף אורות כיפה, מצלמות צד או אורות UV.
· זה מדבר עם מכונות אחרות לעבודה חלקה.
· הרשת פשוטה וממשיכה לעבוד אפילו עם בעיות.
יתרונות | חסרונות |
AI בודק טעויות נמוכות יותר על ידי אנשים | המכונה כבדה, בערך 900 ק'ג |
אתה יכול לשנות אורות ומצלמות | ההתקנה הראשונה עשויה לקחת זמן מה |
בודק גם חלקים SMT וגם דרך חור דרך | תופס הרבה מקום |
בדיקות תלת מימד מהירות וטובות | |
יצרני רכב גדולים סומכים על זה |
ה- Saki 3Di-LS2 נהדר עבור לוחות רכב, חלקים קטנים ומפעלים חכמים. זה עוזר כשאתה צריך לבדוק גם חלקים קצרים וגם גבוהים. זה טוב גם למעקב מלא ולעבוד עם מכונות אחרות. ה- AI החכם שלה עוזר כשאתה מחליף משרות לעיתים קרובות או שיש לך עובדים חדשים.
ה- MIRTEC MV-6 OMNI הוא AOI תלת מימדי מוביל לאלקטרוניקה. הוא משתמש בתמונות חדות ובדיקות תלת מימד עם Omni-Vision® Tech. מומחים כמו מכונה זו והיא זכתה בפרסים . יצרנים בוחרים אותו לבדיקות החזקות ובקרת האיכות הטובה יותר שלה.
· בדיקות תלת מימד Omni-Vision® מודדות גובה וגודל היטב.
· מערכת המצלמה היא 15 מגה פיקסל לפרטים ברורים.
· עדשות מיוחדות שומרים על תמונות ישר וחדות.
· הוא משתמש ב- Quad Moiré Tech לבדיקות תלת מימד אמיתיות.
· שמונה אורות צבע עוזרים להשיג את התמונות הטובות ביותר.
· שתי מצלמות (15 מגה פיקסל ו -25 מגה פיקסל) לתמונות חדות.
· זה בודק במהירות, בערך 0.77 שניות לכל מקום.
· אתה יכול לתקן בעיות מרחוק מבלי לעצור.
· זה בודק את כל המקומות עם 12 מקרנים תלת מימדיים דיגיטליים.
· כלים חכמים עוזרים בניהול משרות ולהשתמש בספריות IPC.
· מצלמות צדדיות מסתכלות על לוחות מזוויות שונות.
יתרונות | חסרונות |
בודק תלת מימד ו- 2D עם תמונות חדות | המכונה כבדה (950 ק'ג) |
מוצא בעיות במהירות ובאופן טוב | זקוק להגדרה מיומנת לכמה כלים |
אתה יכול לתקן דברים בלי לעצור | יכול להיות גדול מדי עבור כמה שורות |
ידוע ברעיונות חדשים ולהיות יציב | |
מתאים לגדלי לוח רבים |
ה- MIRTEC MV-6 OMNI הוא הטוב ביותר למפעלי אלקטרוניקה גדולים. זה עוזר לרוב היכן החומר המהירות והאיכות. זה מתאים לקווים לטלפונים, מכוניות ולוחות קשים עם חלקים רבים. יצרנים שרוצים בדיקות תלת מימד חזקות ופחות השבתה כמו הדגם הזה.

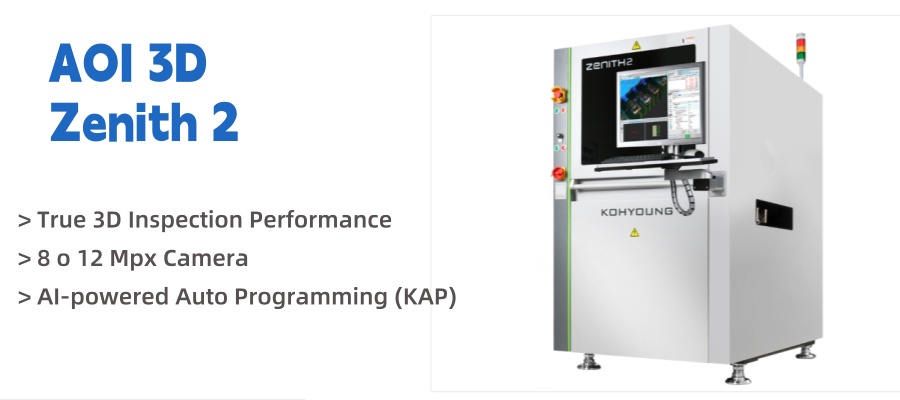

זניט 2 של קו יאנג 2 הוא מכונה עליונה לבדיקת לוחות SMT. הוא משתמש בטכנולוגיית תלת מימד אמיתית מיוחדת כדי ליצור צורות תלת מימד מדויקות של כל PCB. המכונה מודדת עד כמה המפרקים והחלקים של הלחמה גבוהים, רחבים ודיריים. Zenith 2 בודק לוחות באמצעות כללי IPC-A-610, אשר מהימנים בכל מקום עבור אלקטרוניקה. למערכת יש תכנות אוטומטיות המופעלות על ידי AI, כך שההגדרה מהירה ופשוטה. Zenith 2 מקשר עם מערכת המפעל של KSMART SMART. זה מאפשר לו לשתף נתונים מייד ולתקן בעיות במהירות. כאשר משתמשים בו עם ה- KPO Mounter, הוא מייצר מערכת לולאה סגורה. זה עוזר להניח חלקים טוב יותר וגורם לקו לעבוד מהר יותר.
תכונה/מפרט | תֵאוּר |
טכנולוגיית בדיקת תלת מימד אמיתית | משתמש בבדיקות תלת מימד אמיתיות מיוחדות עבור חלקים בגובה 25 מ'מ , כולל מפרקי הלחמה ודברים שלא אמורים להיות שם. |
תאימות סטנדרטית IPC-610 | בודק לוחות לפי כללי IPC-610 למציאת פגמים טובים והוגנים. |
יכולות גילוי פגמים | מוצא הלחמה חסרה, כתמים שגויים, טעויות קוטביות, חלקים הפוכים, OCV/OCR, פילה הלחמה, לידים מורמים, טומבסטון, גישור ועוד. |
דיוק ומהירות גבוהה | משתמש במכונות חכמות ומדידה לעבודה מהירה בקווים עמוסים. |
מצלמה צפייה צדדית אופציונלית | בודק חלקים מוסתרים או שקשה לראות עם מצלמה צדדית חזקה. |
מערכת לאבחון עצמי | מנבא מתי יש צורך בטיפול כדי להפסיק את התמוטטות ולהמשיך לעבוד טוב. |
תכנות אוטומטיות המופעלות על ידי AI (KAP) | תוכנת AI משתמשת בצורות כדי להגדיר צ'קים במהירות ולחסוך כסף. |
שילוב עם מערכת האקולוגית של KSMART | מתחבר למכונות אחרות ומעניק כלי SPC חזקים לאיכות. |
תיקון מיקום בזמן אמת | עובד עם KPO Mounter כדי לתקן טעויות חלק מייד, הופך את הדברים לנכונים יותר ועושים לוחות טובים יותר. |
הערה: בדיקות התלת מימד האמיתיות של Zenith 2 ותכונות AI עוזרות למפעלים להשיג פחות אזעקות שווא ולוחות טובים יותר בפעם הראשונה.
יתרונות | חסרונות |
הבדיקות התלת מימדיות האמיתיות ביותר בענף | עולה יותר בהתחלה |
מהיר, הגדרת AI פירושה פחות המתנה | יש תכונות שצריכות אימונים לשימוש היטב |
תיקון לולאה סגורה הופך את הדברים לנכונים יותר | זקוק ליותר מקום במפעלים מסוימים |
צופה כי הטיפול צריך להפסיק להתמוטטות הפתעה | |
עוקב היטב אחר כללי ה- IPC |
Zenith 2 נהדר עבור מפעלי אלקטרוניקה גדולים שרוצים מהירות ואיכות עליונה. זה עובד הכי טוב שבו קבלת לוחות טובים בפעם הראשונה וכמה טעויות חשובות ביותר. מפעלים המייצרים לוחות קשים, כמו למכוניות, בתי חולים או גאדג'טים מפוארים, מקבלים הרבה מהבדיקות התלת מימדיות שלה ותיקון מהיר. Zenith 2 טוב גם למפעלים חכמים שרוצים שיתוף וטיפול נתונים קלים לפני שהדברים נשברים.

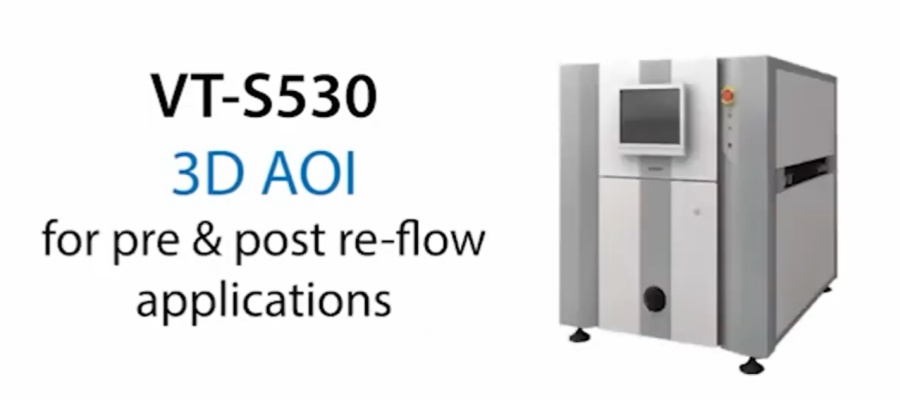

ה- Omron VT-S530 נותן בדיקות מלאות 3D-AOI עבור קווי SMT. מכונה זו משתמשת במצלמות חכמות ומערבבת משמרת פאזות עם Color Pideaph ™ Tech Tech. ה- VT-S530 מקבל תשואה גבוהה של מעבר ראשון, אין בעיות שהוחמצו ומעט מאוד דוחים שגויים. זה בודק לוחות לפני ואחרי הלחמה. זה יכול לעבוד עם שורה אחת או שתיים ולבדוק PCBs גדולים מאוד עד 510x680 מ'מ . המערכת עוקבת אחר כללי IPC ובודקת אפילו חלקים קטנטנים 01005. ה- Combo Combo Tech המיוחד של OMRON TECH מוודא שכל לוח ייבדק היטב.
· נותן 3D-AOI מלא עם בדיקות חזקות לכל קווי SMT.
· משתמש בטכנולוגיית התלת מימד המיוחדת של OMRON , ערבוב שלב שלב ובצבע הדגש ™ לצורך בדיקות טובות יותר.
· עוקב אחר כללי ה- IPC בתלת מימד אמיתי.
· יש עדשת מצלמה טלקנטרית לתמונות ברורות.
· מאפשר לך לבחור 10 מיקרומטר או 15 מיקרומטר רזולוציה.
· יכול להשתמש בשני קווים בבת אחת מבלי להזדקק ליותר מקום.
· בודק לוחות גדולים מאוד עד 510x680 מ'מ.
· בדיקת חלקים קטנטנים 01005.
· עובד עבור הלחמה לפני ואחרי.
· תוכנה קלה עם מסך מגע והתקנה לא מקוונת.
· צופה בתור בזמן אמת ויש לה תחנת תיקון עם תצוגה תלת מימדית מלאה.
· יש כלים לבחינת נתונים ובדיקת איכות.
· מגיע עם השירות והעזרה המובילים של עומרון.
טיפ: ה- VT-S530 יכול להשתמש בשתי שורות ולבדוק לוחות גדולים, כך שזה נהדר למפעלים עסוקים עם עבודות רבות.
יתרונות | חסרונות |
3D-AOI מלא עם טק 3D-SJI SMART | עולה יותר מ- AOI פשוט |
בודק PCBs גדולים וקטנים, אפילו 01005 חלקים | זקוק ליותר מקום על הקו |
שימוש בשני שורות מייצר יותר מוצרים | כמה תכונות צריכות אימונים |
צופה בתור ועוזר לתקן בעיות מייד | |
קל לשימוש ובעל תמיכה חזקה |
ה- VT-S530 טוב למפעלים שצריכים לעשות הרבה ולשנות עבודות לעתים קרובות. זה עובד היטב בשורות עם גדלי לוח רבים או המון שינויים. יצרני מכוניות, גאדג'ט ויצרני מפעל אוהבים את זה כי הוא בודק לוחות זעירים וגם ענקיים. ה- VT-S530 טוב גם למקומות שרוצים לצפות בקו, להסתכל על נתונים ולשמור על איכות גבוהה מאוד.
למכונות AOI בשנת 2025 יש הרבה תכונות חדשות. הטבלה שלהלן מציגה את חמשת הדגמים המובילים. זה משווה את בדיקת התלת מימד שלהם, כלי AI ומהירותם. לכל מכונה חוזקות מיוחדות משלה לקווי SMT.
מכונת AOI | תכונות בדיקה תלת -ממדיות | יכולות AI | מהירות (שיעור בדיקה) |
Averroes.ai | משתמש בחומרה אופטית קיימת לתלת מימד; חסר חומרת תלת מימד קניינית | מנוע למידה עמוק ללא קוד; גילוי פגמים בזמן אמת | תלוי בחומרה |
קו יאנג זניט | תלת מימד אמיתי עם מורה מרובה הקרנות; מטפל בחלקים גבוהים עד 25 מ'מ; ללא צל | תכנות אוטומטיות המופעלות על ידי AI; סיווג פגמים אוטומטי | 55.3 ס'מ⊃2;/שניות |
סאקי 3DI | פלטפורמת בדיקה רב-טכנולוגית עבור SMT, THT, IGBT; פחות התמקדו בפרטי תלת מימד | תכנות בעזרת AI; סיווג פגמים אוטומטי | לא צוין |
Tri TR7700 | רזולוציית גובה אדפטיבית; תחזיות שוליים דיגיטליים לתכנות לתלת מימד | תכנות בעזרת AI; סיווג פגמים אוטומטי | עד 80 ס'מ ⊃2;/שניות |
MIRTEC MV-6 | Moiré Blue DLP לתלת מימד ללא רעש; בדיקת 2D/3D בו זמנית | תאורה מרובת פאזות; בדיקה רב זוויתית | מצב טורבו: 45% מהיר יותר (תפוקה גבוהה) |
Koh Young Zenith ו- Mirtec MV-6 כוללים את חומרת הבדיקה התלת-ממדית הטובה ביותר. TRI TR7700 מהיר מאוד ומשתמש במדידת תלת מימד חכמה. Averroes.ai חזק בתוכנת AI. Saki 3DI יכול לבדוק סוגים רבים של לוחות וחלקים.
מדדי ביצועים עוזרים למפעלים לבחור את מכונת ה- AOI הנכונה. מהירות, דיוק וגמישות חשובים ביותר לקווים עמוסים. Tri TR7700 הוא המהיר ביותר, ובודק עד 80 ס'מ⊃2; כל שנייה. זניט יאנג יאנג נותן בדיקות תלת מימד קבועות בגובה 55.3 ס'מ ⊃2; לשנייה . MIRTEC MV-6 יכול לעבוד מהר יותר של 45% במצב טורבו, כך שזה טוב למשרות גדולות.
המהירות של averroes.ai תלויה בחומרה בה היא משתמשת, כך שהיא יכולה להשתנות. Saki 3DI אינו מפרט מהירות אלא יכול לבדוק סוגי לוח רבים. כל המכונות הללו עובדות מהר, אך הטובות ביותר תלויות במה שהמפעל צריך.
טיפ: מפעלים צריכים להתאים למהירות AOI למהירות הקו שלהם. זה עוזר להפסיק האטות ושומר על איכות גבוהה.
תוכנה וכיצד מכונות AOI מתחברות למערכות אחרות חשובות. Koh Young Zenith משתמש ב- AI כדי להגדיר צ'קים וקישורים עם MES ו- ERP לשיתוף נתונים חי. ל- MIRTEC MV-6 יש את מערכת Omni-Vision® , המערבבת SPI ו- AOI עם בדיקות פגמים חכמות. SAKI 3DI ו- TRI TR7700 משתמשים שניהם ב- AI כדי לעזור להגדיר ולמצוא בעיות.
תוכנת AOI חדשה מאפשרת לאנשים לצפות ולשלוט במכונות מרחוק. החיבור עם MES ו- ERP הוא כעת תקין, כך שמפעלים יכולים לעקוב אחר בעיות ולעבוד טוב יותר. למידה עמוקה עוזרת למצוא פגמים אמיתיים יותר ומורידה אזעקות שווא. כלים אלה הופכים את מכונות AOI לחכמות יותר ועוזרות למפעלים להשתמש בנתונים כדי להשתפר.
הערה: בדיקה טובה וקשרים חזקים עוזרים למפעלים לשמור על איכות גבוהה ולהתמודד עם אתגרים חדשים.
בחירת הנכונה מכונת ה- AOI אינה רק מחיר. אתה צריך לחשוב על יותר ממה שאתה משלם בהתחלה. לכל מערכת יש שילוב משלה של צרכי עלות, חיסכון וטיפול. הטבלה שלהלן מציגה את נקודות העלות והערך העיקריות עבור מכונות ה- AOI המובילות בשנת 2025:
מכונת AOI | טווח מחירים | יתרונות מפתח | שיקולי עלות-תועלת | אתגרי תחזוקה |
OMRON VT-S530 | פרימיום (יוקרתי) | מהירות גבוהה, תכנות AI, דיוק עליון | עלות ראשונית גבוהה; החזר ROI חזק מפחות ליקויים ויעילות גבוהה יותר | AI מורכב זקוק לטיפול מומחה; סיכון השבתה |
קו יאנג זניט 2 | פּרֶמיָה | מהיר, מדויק (7 מיקרומטר), בדיקת תלת מימד אמינה | שווה את העלות לגילוי מהיר ומדויק בקווים עמוסים | איטי יותר על PCBs גדולים; שדרוגים יכולים להיות יקרים |
Viscom IS6059 | גבוה, בתוספת אחזקה | מצלמה תלת מימדית מהירה, מודולרית, דיוק גבוה | ההתקנה מורכבת; תחזוקת מודול המצלמה מוסיפה לעלויות | רגיש לאבק/לחות; האחזקה יקרה |
Mirtec MV-6 Omni | יוקרה | 3D AOI, מצלמת 15MP, תמיכה ברכיב גבוה | תחזוקה גבוהה לאופטיקה; סיכון לשבתה בסביבות קשות | אופטיקה יקרה; מגבלות גודל PCB |
I.C.T AI-5146D | קצה אמצע עד גבוה | מסלול כפול, מהיר, מדויק, תלת מימד במחיר סביר | סביר יותר מדגמי פרימיום; יחס מהירות לעלות טוב | ההתקנה מורכבת; לא עבור PCBs גדולים מאוד |
טיפ: מכונות AOI יוקרתיות עולות בהתחלה יותר, אך הן יכולות לחסוך כסף מאוחר יותר על ידי מציאת בעיות מוקדם וביצוע פחות בזבוז.
Omron VT-S530 ו- Koh Young Zenith 2 הם שניהם דגמים במחיר המובילים. מכונות אלה מהירות מאוד ומדויקות מאוד. מפעלים שעושים הרבה לוחות או זקוקים לאיכות מושלמת לעתים קרובות בוחרים את אלה. בהתחלה הם עולים הרבה, אבל הם עוזרים בכך שהם פחות טעויות ולוחות טובים יותר. ה- AI החכם של OMRON עוזר גם לעובדים לעשות פחות, כך שמפעלים יכולים לחסוך בעבודה לאורך זמן.
Viscom IS6059 ו- MIRTEC MV-6 OMNI מיוצרים גם למשרות ברמה גבוהה. יש להם בדיקות תלת מימד חזקות וניתן לשנותם לצרכים שונים. אבל, הם זקוקים ליותר טיפול וזה יכול להיות יקר. המצלמות והעדשות שלהם זקוקים לניקוי ותיקון לעיתים קרובות. אבק או חום עלולים לגרום להם להפסיק לעבוד, שמאט את הקו. מפעלים צריכים לתכנן עלויות נוספות אלה בעת קניית מכונות אלה.
I.C.T AI-5146D הוא עסקה טובה יותר למחיר. זה מהיר ובודק היטב, אך אינו עולה כמו מכונות ה- AOI המובילות בתלת מימד . מודל זה טוב למפעלים שרוצים בדיקות חזקות אך לא רוצה להוציא יותר מדי. העיצוב הדו-מסלולי שלו עוזר לייצר יותר לוחות במהירות, כך שהוא טוב לגידול קווים. אבל, זה לא יכול לבדוק לוחות גדולים מאוד, והגדרת זה יכולה להיות קשה.
כשאתה מסתכל על מכונות AOI , חשוב על כל העלויות. המשמעות היא שהמחיר, ההגדרה, הטיפול ובכל פעם שהמכונה אינה פועלת. מכונות עם מחאות AI ו- 3D חכמות יכולות לחסוך כסף לאורך זמן, במיוחד אם אתה מרוויח הרבה לוחות או סוגים רבים. עם זאת, כל מפעל צריך לבחור את המכונה שמתאימה לצרכים ולתקציב בצורה הטובה ביותר.
הערה: קניית מכונת AOI מובילה יכולה לעזור למפעל לעשות טוב יותר על ידי ביצוע לוחות טובים יותר וחיסכון בכסף בטווח הרחוק. חשוב תמיד על ערך לטווח הקצר וגם לטווח הארוך לפני שתבחר.
בחירת הנכונות מערכות הבדיקה האופטיות האוטומטיות להרכבה של SMT מחשבה מדוקדקת. כל מפעל שונה, ולכן אנשים חייבים להסתכל על כמה דברים עיקריים.
דיוק בדיקה חשוב מאוד. מצלמות ברזולוציה גבוהה ותוכניות חכמות עוזרות למצוא בעיות קטנטנות אפילו. מערכות עם דיוק תת-פיקסל יכולות לאתר דברים כמו חלקים שאינם מסודרים או מפרקי הלחמה רעים. בדיקת המערכת לעיתים קרובות ועובדי ההדרכה עוזרת לשמור עליה לעבוד טוב.
קווים עסוקים זקוקים למכונות AOI שעובדות במהירות. המהירות של בדיקה אופטית אוטומטית צריכה להיות מהירה כמו הקו או אפילו מהיר יותר. זה מפסיק האטות. מכונות מהירות, הנמדדות ב- CM⊃2; לשנייה, עוזרות למפעלים להישאר במהירות ולשמור על איכות גבוהה.
מערכות בדיקה אופטיות אוטומטיות מודרניות משתמשות בתוכנה חכמה. תכונות כמו מיון פגמים בזמן אמת, בקרות קלות ודוחות SPC עוזרים לעובדים לתקן בעיות במהירות. חיבור עם מערכות ביצוע ייצור (MES) מאפשר לנתונים לנוע בקלות ועוזר לשפר את התהליך.
מכונות AOI צריכות להשתלב בקווי SMT ללא בעיות. הם צריכים לעבוד עם MES ומערכות אחרות לשיתוף נתונים קל. עזרה טובה מהחברה, כמו אימונים ותיקון, שומרת על המערכת עם מעט השבתה. מנסים מכונות AOI עם לוחות אמיתיים לפני הקנייה מראה עד כמה הם עובדים.
התקציב הוא יותר מסתם המחיר הראשון. העלות הכוללת כוללת הגדרה, תיקון ושדרוגים אחר כך. מפעלים צריכים לבחור מה מתאים לצרכים ולתקציב שלהם. החל מ- AOI פשוט והוספה יותר ככל שהדברים מתקשים יכולים לחסוך כסף.
טיפ: שים מערכות AOI לאחר צעדים חשובים כמו הדפסת הדבקת הלחמה מחדש . זה עוזר למצוא בעיות נוספות והופך את התהליך לטוב יותר.
התאמת תכונות AOI למה שהמפעל צריך עוזר לו לעבוד בצורה הטובה ביותר. הטבלה שלהלן מראה כיצד הדברים העיקריים תואמים SMT זקוקים:
גוֹרֵם | תֵאוּר | רלוונטיות לדרישות ייצור SMT |
נפח ייצור ותמהיל | מהיר AOI טוב לקווים עמוסים; תוכניות גמישות עוזרות לשינויים רבים במוצרים. | מוודא שמהירות AOI וגמישות יתאימו לגודל וסוג העבודה. |
יכולות פיקוח | מצלמות ברזולוציה גבוהה ודיוק תת-פיקסל מוצאים סוגים רבים של בעיות. | תואם את AOI לבדוק כוח לפרטי PCB וסוגי בעיות. |
מהירות ותפוקה | בדיקות מהירות של עד 100 ס'מ ⊃2;/SEC האטות עצירה. | גורם למהירות AOI להתאים למהירות הקו. |
תוכנה ושילוב | בדיקות בעיות בזמן אמת וקישורי MES מקלים על בקרת האיכות. | עוזר לנתונים לנוע במהירות והופך את התהליך לטוב יותר. |
עלות תקציב ובעלות | חשוב על קנייה, תיקון ושדרוג עלויות. | מפסיק לבלות יותר מדי או מעט מדי בשביל מה שצריך. |
תמיכה בספקים | בדוק AOI עם לוחות אמיתיים ובחר תמיכה חזקה. | מוודא שהמערכת עובדת היטב וקל לתיקון. |
מערכות בדיקה אופטיות אוטומטיות צריכות תמיד להתאים לסוג ה- PCB, כמה לוחות מיוצרים, ואת האיכות הדרושה. עבור לוחות קשים או עבודות חשובות, שימוש ב- AOI עם בדיקות אחרות יכול להפוך את הדברים לאמינים עוד יותר.
מפעלים רבים שוכחים תאימות תוכנה בבחירת מערכת AOI. לא כל מכונת AOI עובדת טוב עם כל תוכנות המפעל. מערכות מסוימות אינן מתחברות בקלות לפלטפורמות MES או ERP. זה יכול להאט את שיתוף הנתונים ולהקשות על מעקב אחר פגמים. מפעלים עשויים להזדקק לתוכנה נוספת או לקידוד מיוחד, מה שעולה יותר ומקשה על הדברים.
טיפ: בדוק תמיד אם תוכנת AOI עובדת עם כלי הייצור הנוכחיים שלך. בקש מהמוכר להציג הדגמה באמצעות נתונים משלך.
גם עדכוני תוכנה חשובים. כמה מכונות AOI זקוקים לעדכונים לעתים קרובות כדי להישאר בטוחים ומדויקים. אם אתה מדלג על עדכונים, המערכת עשויה להחמיץ פגמים חדשים או לקבל באגים. מפעלים צריכים לתכנן עדכונים שוטפים ולראות אם הספק מסייע בהתקנה ותיקון בעיות.
מכונות AOI זקוקות לטיפול קבוע כדי להמשיך לעבוד טוב. קונים רבים אינם מבינים כמה זמן ותחזוקת הכסף לוקח. דילוג על בדיקות יכול לגרום להתמוטטות ולהפסיק את ייצור.
משימות תחזוקה אופייניות כוללות :
· מסילות מסוע נקייה, ספסלי עבודה, וחלק החיצוני של המכונה כל יום
· בדוק וניקוי עדשות וחיישנים
חפש דליפות במעגלי אוויר
· נקיים אורות נקיים וחלקים נעים בכל שבוע, והוסיפו שמן
· נקי עמוק, כיול ובדוק חלקים חשמליים מדי חודש
· קבל מקצוען כדי לבדוק ולשנות חלקים ישנים פעם בשנה
העלויות יכולות להסתכם במהירות . מרבית המפעלים מוציאים 5,000 עד 15,000 $ בכל שנה על תחזוקה . העלויות החודשיות הן 1,000 עד 3,000 $. רישיונות תוכנה יכולים לעלות 2,000 עד 12,000 $ בכל שנה. הכשרת עובדים חדשים עולה 1,000 עד 5,000 $ לאדם. כאשר המכונה מוגדרת או קבועה, ייצור האט והעלויות עולות.
משימת תחזוקה | תֶדֶר | השפעה על עלות אופיינית |
ניקוי ובדיקה | מדי יום/שבועי | עבודה, ציוד ניקוי |
כִּיוּל | יַרחוֹן | זמן טכנאי |
החלפת חלקים | מדי שנה | מתכלים, חלקי חילוף |
רישוי תוכנה | שְׁנָתִי | 2,000 - 12,000 $ |
הַדְרָכָה | לפי הצורך | 1,000 - 5,000 $ לעובד |
טיפול רגיל שומר על מערכות בדיקה אופטיות אוטומטיות עובדות היטב ובודקות נכון. התעלמות מתחזוקה עלולה לגרום לשבתה יקרה.
מדרגיות היא בעיה נוספת שאנשים מתגעגעים אליו. כמה מכונות AOI לא יכולות לעמוד בקצב כאשר הייצור הולך וגדל . קווים מהירים זקוקים למערכות AOI שיכולות לבדוק אלפי לוחות בכל יום מבלי להאט. מכונות עם חומרה ותוכנה גמישות יכולות להשתנות ככל שהצרכים גדלים.
מכונות AOI מיועדות למדרגיות שימוש במצלמות מהירות, תוכניות חכמות והתקנות שתוכלו לשנות. הם מטפלים בגדלי לוח שונים ופריסות מסובכות. מערכות אלה משתלבות בקווים בקלות ומוצאים פגמים מייד. ככל שהייצור גדל, מכונות AOI הניתנות להרחבה ממשיכות לבדוק במהירות ובאופן טוב. הם גם רושמים פגמים ועוזרים בשיפור התהליך.
מערכות AOI המוגדלות היטב עוזרות למפעלים למלא הזמנות גדולות ולשמור על איכות גבוהה ככל שהן הולכות וגדלות.
אנשים רבים מתחילים להסתכל על המחיר כאשר בוחרים מכונת AOI להרכבת SMT. לעתים קרובות הם רוצים את הזול ביותר. אבל הערך האמיתי של מכונת AOI הוא יותר מאשר רק מה שאתה משלם בהתחלה. מכונות אלה יכולות לעלות רבות, אך הן עוזרות לחסוך כסף בהמשך. הם הופכים את האיכות לטובה יותר ומפסיקים זמן מבוזבז על הקו. מציאת בעיות מוקדמות פירושו שמפעלים לא צריכים לתקן או לזרוק כמו לוחות רבים.
מכונות AOI עובדות בצורה הטובה ביותר במפעלים עסוקים שעושים הרבה מאותו דבר. במקומות אלה, הגדרת המכונה משתלמת במהירות. אם מפעל מייצר את אותו המוצר במשך זמן רב, הוא מקבל את הכסף שלו במהירות רבה יותר. מכונת AOI מוצאת בעיות מוקדם, כך שפחות לוחות רעים ממשיכים להמשיך. המשמעות היא לוחות טובים יותר ופחות בזבוז.
טיפ: אם מפעל משנה מוצרים הרבה או הופך את ריצות הבדיקה, הגדרת מכונת AOI יכולה לקחת זמן. יתכן שייקח זמן רב יותר להחזיר את הכסף שלך במקרים אלה.
למכונות AOI חדשות יש דברים מגניבים כמו מצלמות חדות ותוכנת AI חכמה. דברים אלה עוזרים למצוא בעיות נוספות אך גם הופכים את העלות של המכונה יותר. ככל שמכונות AOI משתפרות, הן עולות יותר לבעלות. מפעלים צריכים לחשוב אם התכונות החדשות שוות את המחיר. לפעמים, הדברים החדשים ביותר לא עוזרים הרבה אם אינך מכין הרבה לוחות או להחליף מוצרים לעיתים קרובות.
להלן טבלה פשוטה להציג מחיר וערך:
גוֹרֵם | AOI בעלות נמוכה | AOI יוקרתי |
עלות מקדימה | לְהוֹרִיד | גבוה יותר |
דיוק גילוי פגמים | בְּסִיסִי | מתקדם (AI, 3D, HD) |
זמן הגדרה | קצר יותר | ארוך יותר (עוד תכונות) |
הכי טוב עבור | ריצות קטנות, PCBs פשוטים | ייצור המוני, PCBs מורכבים |
ROI לטווח הארוך | לְמַתֵן | גבוה (בקווים יציבים) |
כמה מכונות AOI המיועדות ללוחות SMT שטוחים עשויים שלא לעבוד טוב עם בניינים מסובכים. זו יכולה להיות בעיה אם מפעל רוצה לעשות דברים חדשים בהמשך. חדשות יותר מכונות AOI עם AI וכלי נתונים טובים יותר יכולים לתקן בעיות אלה ולעזור להרוויח יותר כסף בחזרה.
בעת בוחרת מכונת AOI , אל תסתכל רק על תג המחיר. חשוב על איך זה מתאים לעבודה שלך, כמה מהר זה ישלם עבור עצמו, ואם זה יכול להשתנות ככל שהעסק שלך יגדל. הערך הטוב ביותר מגיע ממכונה שמתאימה למפעל שלך וממשיכה לשפר את האיכות.
לקונים חכמים אכפת מערך כולל ולא רק מחיר. הנכונה מכונת AOI יכולה לחסוך כסף, להכין לוחות טובים יותר ולעזור לעסק שלך לצמוח זמן רב.
מכונות AOI חשובות מאוד בייצור אלקטרוניקה צרכנית. חברות משתמשות בהן כדי לבדוק סמארטפונים, טאבלטים, מחשבים ניידים ולבישים. AOI מחפש חלקים חסרים, הלחמה רעה ודברים שלא מסודרים נכון. מכונות אלה עוזרות למפעלים ליצור הרבה מוצרים ולשמור על איכות גבוהה.
חברת אלקטרוניקה אחת גדולה שם מערכת AOI על הקו שלה. לאחר מכן, לחברה נשלחו 30% פחות מוצרים שנשלחו בחזרה . זה חסך להם 2 מיליון דולר בכל שנה.
AOI מוצא בעיות מוקדם, כך שפחות מוצרים רעים הולכים ללקוחות. זה עוזר להגן על המותג וגורם ללקוחות לסמוך יותר על החברה.
· מכונות AOI עוזרות גם לחברות לסיים את העבודה בזמן. הם יכולים לבדוק מאות לוחות כל שעה, כך שהקו ממשיך לנוע במהירות.
הערה: מערכות AOI עוזרות ליצרני האלקטרוניקה לבזבז פחות ולקבל מוצרים טובים יותר בפעם הראשונה.
אלקטרוניקה לרכב חייבת להיות בטוחה מאוד ולעבוד טוב. מערכות AOI עוזרות ליצרני רכב לבדוק לוחות מעגלים מודפסים אם יש יחידות בקרה, חיישנים ומסכים. מכונות אלה מחפשות גשרים הלחמים, חלקים חסרים וקוטביות שגויה. AOI בודק גם אם חלקי בטיחות חשובים נמצאים במקום הנכון.
יצרני רכב משתמשים ב- AOI כדי לעקוב אחר כללים נוקשים. מכונות AOI נותנות דוחות מפורטים עבור כל לוח שהם בודקים. דוחות אלה עוזרים למצוא היכן התחילו הבעיות. זה חשוב לזכרונות ולתיקון מוצרים תחת אחריות.
מערכות AOI עוזרות גם כאשר מפעלים מייצרים לוחות רבים שונים בכמויות קטנות. מכונות AOI יכולות לשנות עבודות במהירות ועדיין לבדוק היטב.
· AOI מסייע למפעלי מכוניות להוציא פחות על תיקון טעויות והופך את המוצרים לבטוחים יותר.
· נתונים מבדיקות AOI עוזרות למפעלים להמשיך להשתפר ביצירת הדברים.
יצירת מכשירים רפואיים צריכה להיות מדויקת ותמיד זהה. מערכות AOI בודקות דברים כמו עדשות מגע, סטנטים, עטים אינסולין ומזרקים. מכונות אלה משתמשות במצלמות, אורות ו- AI מיוחדים כדי למצוא בעיות זעירות.
· Intelgic הועבר ממיקרוסקופים ישנים למערכות AI AOI לבדיקת עדשות וסטנטים של מגע. המערכת משתמשת בעדשות חדות, אורות מיוחדים, מחזיקים מודפסים בתלת מימד ורובוטים. AI מוצא פגמים, כך שבדיקות נכונות יותר ואנשים מבצעים פחות טעויות.
· Koya Medical החל להשתמש ב- AOI כדי לבדוק את מוצריה. המערכת מצאה יותר בעיות ממה שאנשים יכלו. המחאות עברו מלוקח דקות עד שניות בלבד. החברה סיימה ערימת עבודה של שלושה חודשים בשבוע אחד ורוצה להשתמש במערכות AOI יותר.
· מערכות AOI למידה עמוקה בודקות כעת עטים ומזרקים של אינסולין . מערכות אלה מוודאות שמוצרים עומדים בכללי ה- FDA על ידי התבוננות בטיפים למחט וכיצד מתאימים בוכנים. מערכות רפואיות של Dobideq הפכו את ה- LightControl AOI לאנדוסקופים, תוך שימוש ברשתות עצביות לבדיקת איכות במהלך ייצור ותיקון.
מערכות AOI עוזרות ליצרני מכשירים רפואיים לעקוב אחר כללים ולתת מוצרים בטוחים וטובים לחולים.
אבות -טיפוס וייצור אצווה קטנים חשובים באלקטרוניקה. חברות משתמשות בצעדים אלה כדי לנסות רעיונות חדשים או לייצר מוצרים מיוחדים. מערכות בדיקה אופטית אוטומטית (AOI) עוזרות לאנשים לבדוק לוחות במהירות ובתוצאות טובות.
מכונות AOI נותנות משוב מהיר במהלך אבות -טיפוס. מהנדסים יכולים למצוא בעיות מוקדם ולתקן אותן לפני שהם יוצרים לוחות נוספים. זה חוסך זמן וגם כסף. AOI עוזר גם לקבוצות להפסיק טעויות גדולות שיכולות לקרות אחר כך.
עבודות אצווה קטנות לעתים קרובות משתנות הרבה. כל קבוצת לוחות עשויה להיראות אחרת או להשתמש בחלקים חדשים. מערכות AOI עם תוכנה חכמה יכולות להתמודד עם שינויים אלה. עובדים יכולים להגדיר צ'קים חדשים רק כמה דקות. כמה מכונות AOI משתמשות ב- AI כדי ללמוד בעיות ודפוסים חדשים. זה עוזר כאשר צוותים עובדים עם עיצובים חדשים או מיוחדים.
טיפ: מערכות AOI שקל לתכנת ולחלף עובדות בצורה הטובה ביותר עבור מעבדות וקווי אצווה קטנים.
סטארט -אפים ומעבדות רבות משתמשים ב- AOI לבדיקת איכות. אין להם צוותים גדולים לבדוק לוחות ביד. מכונות AOI מחפשות חלקים חסרים, כיוון שגוי ובעיות הלחמה. בדיקות אלה עוזרות לצוותים לתת אבות -טיפוס טובים ללקוחות או למשקיעים.
להלן כמה דרכים AOI מסייע באב -טיפוס ועבודות אצווה קטנות:
· איטרציה מהירה יותר לעיצוב: AOI נותן משוב מהיר, כך שהצוותים יכולים לבצע שינויים במהירות.
· טעות אנוש מופחתת: מכונות מוצאות בעיות קטנות שאנשים לא רואים.
· תיעוד טוב יותר: AOI עושה דוחות ותמונות לכל לוח. צוותים יכולים להשתמש באלה כדי לעקוב אחר שינויים ולשתף תוצאות.
· חיסכון בעלויות: מציאת בעיות מוקדמות עצירה תיקונים יקרים או לוחות מבוזבזים.
תועלת AOI | השפעה על אב -טיפוס/אצווה קטנה |
הגדרה מהירה | עוזר בהרבה שינויים בעיצוב |
דיוק גבוה | מוודא שתוצאות הבדיקה נכונות |
איסוף נתונים | טוב למעקב ובדיקה |
שילוב קל | מתאים היטב במעבדות קטנות או בקווי מבחן |
מערכות AOI עוזרות לצוותים קטנים לעבוד כמו מפעלים גדולים. הם מביאים בדיקות איכות חזקות לכל שלב בבניין. המשמעות היא שחברות יכולות להשיק מוצרים חדשים מהר יותר ועם פחות בעיות.
טכנולוגיית AOI מעניקה לסטארט -אפים וממציאים דחיפה גדולה. הם יכולים לבדוק, ללמוד ולהשתפר מבלי להאט את עבודתם.
חמש מכונות ה- AOI המובילות הן Omron VT-S530, Koh Young Zenith 2, Mirtec MV-6 Omni, Saki 3Di-LS2 ו- I.C.T-5146. כל אחד מהם טוב בדברים שונים כמו מהירות, דיוק וכלי AI חכמים. כל קו SMT זקוק למשהו קצת אחר. צוותים צריכים להסתכל על הפרטים ולחשוב מה הם עשויים להזדקק בהמשך. זה חכם לבקש הדגמה מהחברה לפני הקנייה.
טיפ: בדוק את טבלת ההשוואה כדי לראות איזו מכונת AOI מתאימה ליעדים שלך. אתה יכול גם לדבר עם מומחים או לשתף את הסיפורים שלך לקבלת עזרה נוספת.
AOI פירושו בדיקה אופטית אוטומטית. זה משתמש במצלמות ותוכנה כדי לבדוק לוחות מעגלים מודפסים. זה מחפש בעיות בזמן שהוועדות נעשות.
3D AOI בודק כמה חלקים גבוהים ומעוצבים ומפרקי הלחמה הם. 2D AOI רק מצלם תמונות שטוחות. 3D AOI מוצא יותר בעיות ובודק טוב יותר.
מפעלים משתמשים ב- AI במכונות AOI כדי למצוא בעיות טוב יותר. AI לומד מבדיקות ישנות ועושה פחות אזעקות שווא. זה עוזר לשפר את המוצרים וחוסך זמן.
מרבית מכונות ה- AOI יכולות לבדוק סוגים רבים של PCBs. הם עובדים עם לוחות יחידים, כפולים ורב שכבות. כמה מכונות טובות יותר ללוחות גדולים או עבים.
היצרנים אומרים לנקות מכונות AOI כל יום ולבדוק אותן כל חודש. מקצוען צריך להסתכל עליהם פעם בשנה. טיפול רגיל ממשיך לעבוד על מכונות AOI.
MES פירושו מערכת ביצוע ייצור. מכונות AOI עם MES יכולות לשתף נתוני בדיקה מייד. זה עוזר לעקוב אחר בעיות והופך את כל השורה לטובה יותר.
למכונות AOI חדשות יש תוכנה קלה ו- AI שיעזרו להתקין. רוב העובדים יכולים להתחיל בדיקות חדשות במהירות, בדרך כלל תוך פחות מ -30 דקות.
מפעלים לעתים קרובות מחזירים את כספם בעוד שנה או שנתיים. מכונות AOI מורידות טעויות, קיצצות עלויות התיקון ומזרזות את העבודה. זה חוסך הרבה כסף לאורך זמן.
