ICT- AI-5146
I.C.T
| כַּמוּת: | |
|---|---|
| ICT Online AOI Inspection Machine AI-5146
מכונת הבדיקה המקוונת של ICT AI-5146 משתמשת במצלמה צבעונית בעלת דיוק גבוה כדי ללכוד תמונות PCB בזמן אמת. הוא מיישם למידה עמוקה של CNN כדי לזהות פגמים ברכיבים והלחמה בצורה חכמה. קו ייצור smt מקוון aoi מכונה זו מתאימה לבדיקות לפני זרימה חוזרת ואחרי זרימה חוזרת. הוא מציע אזעקות שווא נמוכות, מהירות מהירה והגדרה קלה. משתמשים מקבלים תוצאות יציבות עם GR&R מתחת ל-10%. הוא תומך בשלט רחוק ובקישורי נתונים MES לזרימה טובה יותר של המפעל.
| תכונה

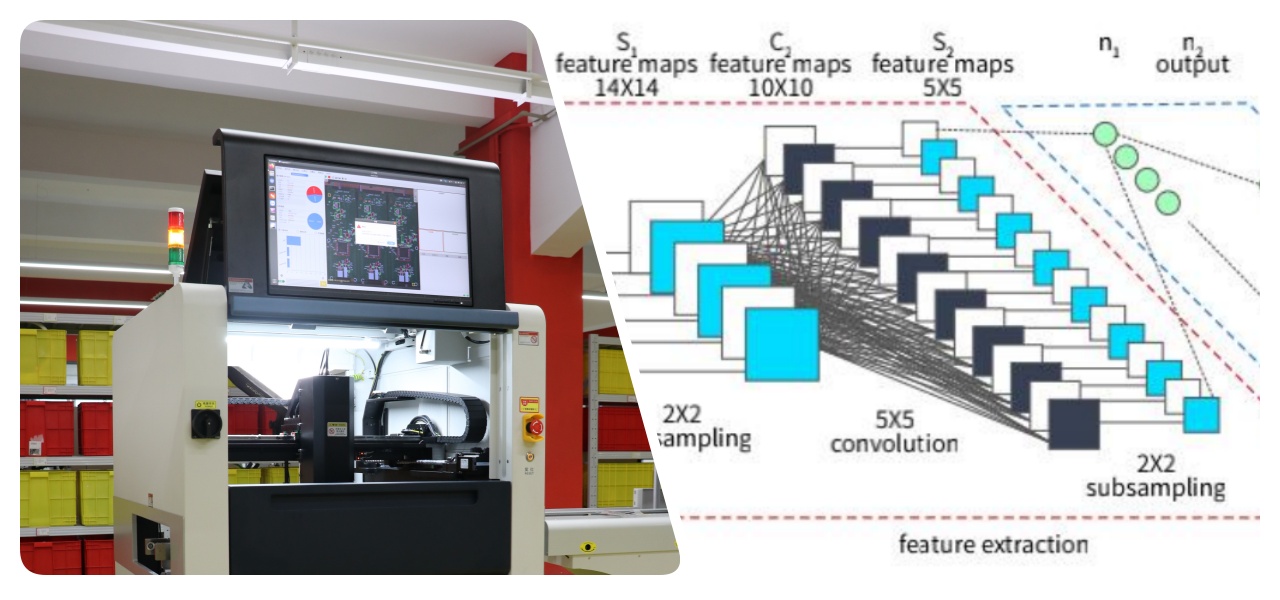

מכונת ה-PCB AOi האוטומטית AI-5146W משתמשת בלמידה עמוקה דרך CNN כדי לייעל נתונים גדולים ולאפשר תכנות מינימליסטי אינטליגנטי. הוא מזהה אוטומטית רכיבים ומפרקי הלחמה בלחיצה אחת, פותר בעיות של זמני תכנות ארוכים ואזעקות שווא גבוהות הנפוצות בשיטות מסורתיות. מאומן על מערכי נתונים נרחבים, הוא מבדיל במדויק את NG מלוחות OK, אפילו עם צורות שונות של מפרקי הלחמה. זה מפחית את בדיקות החמצה ומשפר את ההכללה עבור תרחישים מגוונים, כמו טיפול בתליית רכיבים או חורי סיכה בהלחמה ללא הפרעות.

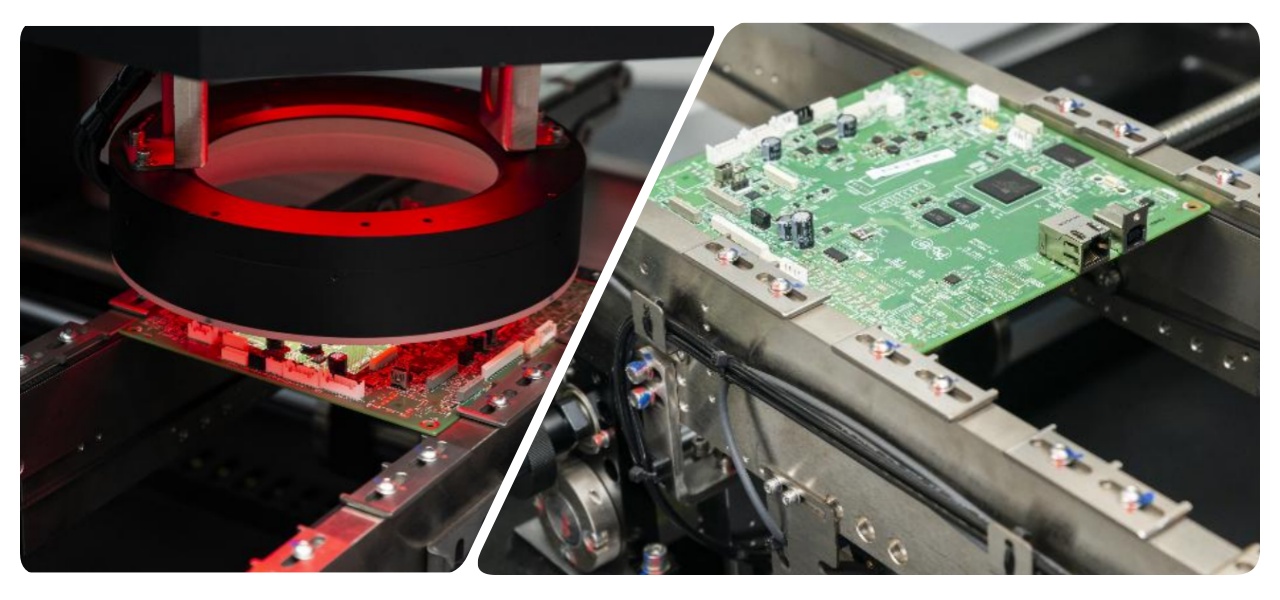

המצלמה העליונה מצלמת ב-0.23 שניות לכל FOV. יישור עמוק שומר על תנועה מהירה. הוא מחשב את השדה הבא תוך כדי צילום הנוכחי. תכנון נתיבים אוטומטיים ליעילות. מכונת הבדיקה המקוונת של aoi מתמודדת בקלות עם PCB גדולים. זה מתאים לקווים בנפח גבוה ללא האטה. משתמשים מקבלים יותר תפוקה בכל משמרת.

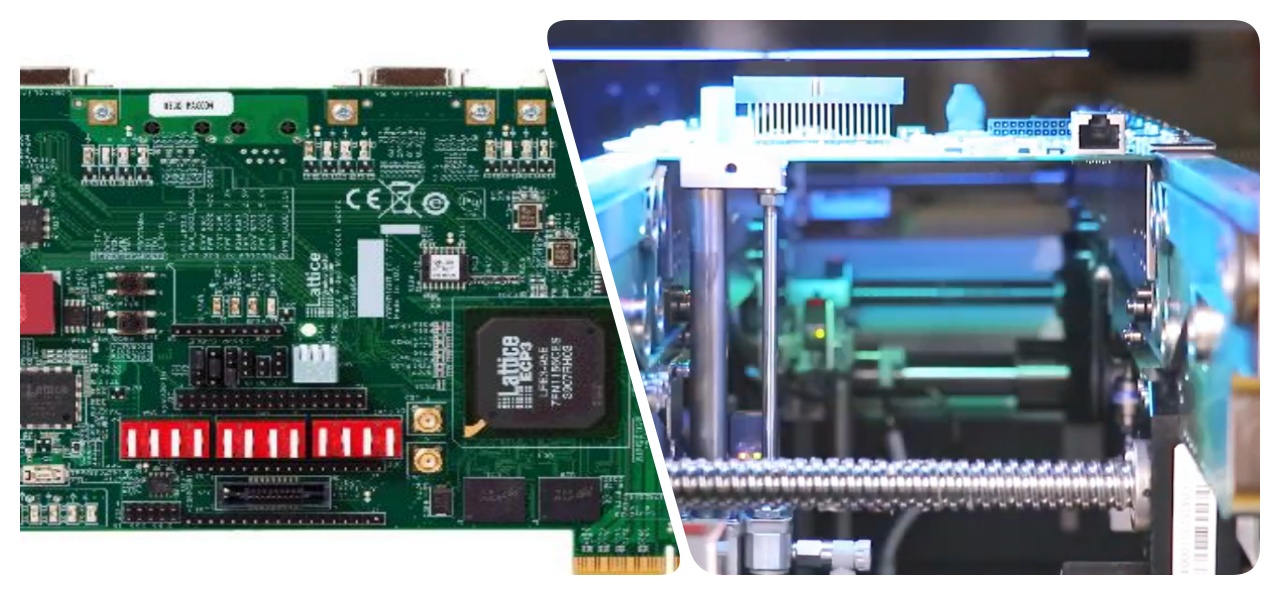

הוא מוצא חסר, מוטה, גשר, עודף הלחמה ועוד. קופסאות פינות IC אוטומטיות שופטות פגמים רבים בבת אחת. הוא מתעלם מהשינויים בצבע הלוח או בתווים. הכללה מטפלת בסטייה או סטיות קלות. מכונת הבדיקה המקוונת של aoi שומרת על שיעורי שווא נמוכים במקרים מורכבים.
| מִפרָט
| דֶגֶם | ICT SMT AOI AI-5146 | ICT SMT AOI AI-5146D |
| מיני רכיב | 01005שבב, IC 0.3pitch ובצורה מיוחדת | |
| Resolution@FOV | 10um@40*30 מ'מ | 15um@40*30 מ'מ |
| מַצלֵמָה | מצלמה דיגיטלית דיגיטלית חכמה 12M פיקסל | |
| עֲדָשָׁה | עדשה טלצנטרית | |
| אוֹר | אינטגרל RGB+W 4 צבעים | |
| מהירות בדיקה | 0.23 שניות/FOV | |
| אלגוריתם בדיקה | CNN, ניגודיות צבע, זיהוי קווי מתאר, בדיקת אופסט, התאמת תבניות, השוואת תווים, OCR וכו'. | |
| פריט בדיקה | רכיב: נעדר, הפוך, שגוי יישור, שבור, נוסף, חומר זר, מוכתם וכו'. הלחמה: הלחמה לא מספקת, הלחמה מוגזמת, גישור, הלחמה פסאודו וכו'. אחר: זיהוי ברקוד/זיהוי קוד QR/OCR. | |
| גודל PCB | 50*50 מ'מ ~ 510*460 מ'מ (מצב לוח גדול: משמאל לימין: מקסימום 730*460 מ'מ מימין לשמאל: מקסימום 640*460 מ'מ) | 50*50 מ'מ ~ 510*610 מ'מ (פעולת מסילה אחת) 50*50 מ'מ ~ 510*330 מ'מ (פעולת מסילה כפולה) |
| מַעֲקֶה | מסילה בודדת | מסילה כפולה |
| גובה PCB | למעלה: 25 מ'מ, תחתון: 80 מ'מ | למעלה: 25 מ'מ, תחתון: 30 מ'מ |
| עובי PCB | 0.3 ~ 6.0 מ'מ | |
| PCB Edge | 3.7 מ'מ | |
| עיוות PCB | ±3.0 מ'מ | |
| משקל PCB | מקסימום: 3 ק'ג | |
| גובה מסוע | 900 ± 20 מ'מ | |
| עם התאמה | ידני ואוטומטי | |
| כיוון מסוע | L ~R או R ~L | |
| כּוֹחַ | AC220 50/60Hz,5A | |
| כוח מדורג | 380W | |
| תִקשׁוֹרֶת | SMEMA | |
| מִשׁקָל | 750 ק'ג | 790 ק'ג |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
קו הייצור האיכותי שלנו PCBA כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
| סרטון הצלחת לקוחות
צפה בסרטון השיווק של ICT-5146 כדי לראות את מכונת הבדיקה המקוונת של aoi בפעולה. זה מתחיל עם מראה חיצוני מלוטש ונקודות מכירה מרכזיות. תצוגות פנימיות מציגות מצלמה דיוק גבוהה ואורות RGB+W. המכונה פועלת בצורה חלקה על קו SMT, ומצלמת תמונות בזמן אמת. הדגמת תכנות בינה מלאכותית מדגישה את מזהה הרכיב בלחיצה אחת ובדיקת הלחמה. הוא מציג דוגמאות של פגמים כמו גשר או חלקים חסרים. מופיעים הגדרה מהירה וקישורים מרוחקים. סוף מראה פעולה יציבה במפעל, מעלה את התפוקה והמהירות.
| תמיכה בשירות והדרכה
ICT מציע תמיכה מלאה עבור מכונת הבדיקה המקוונת של aoi. הצוות שלנו מטפל בהתקנה, באגים ותחזוקה. עזרה מרחוק פותרת בעיות במהירות. אנו מספקים הדרכה באתר או מקוון לשימוש קל. משתמשים לומדים תכנות, הגדרת פגמים וניתוח נתונים. עדכונים שוטפים שומרים על עדכניות התוכנה. מרכזי שירות גלובליים מבטיחים אספקת חלקים מהירה. זה בונה את מיומנות המשתמש וזמן פעילות המכונה.
| ביקורות לקוחות
לקוחות אוהבים את התגובה המהירה של המהנדסים שלנו ואת תיקוני המומחים שלנו. הם משבחים את מכונת הבדיקה המקוונת של aoi על בדיקות מדויקות ושגיאות נמוכות. אריזה בטוחה מגנה במהלך הספינה. פתרון בעיות מהיר מקצר את זמן ההמתנה. ביצועים יציבים מגבירים את הקווים שלהם.
| הסמכות ותקנים
ICT מחזיק ב-CE לבטיחות, RoHS לחומרים ירוקים, ו-ISO9001 לבקרת איכות. יש לנו פטנטים על טכנולוגיות מפתח כמו אלגוריתמי AI. אלה מוכיחים בנייה וחדשנות אמינים.
| אודות חברת ICT ומפעל ה-SMT שלנו
ל-ICT יש מו'פ וייצור משלו במפעל בשטח של 12,000 מ'ר. למעלה מ-89 עובדים כוללים 20 מהנדסים. אנו גדלים במהירות, משרתים יותר מ-1600 לקוחות ב-72 מדינות. בדיקות קפדניות ומערכות איכות מבטיחות מוצרים מובילים. סניפים גלובליים מציעים עזרה מקומית.
