פתרון SMT ו- DIP מלא לייצור מכשירי יופי

יישומי PCBA במכשירי יופי

עם הביקוש הגובר למכשירי טיפול אישי ומכשירים רפואיים אסתטיים בבית , תעשיית הטכנולוגיה היופי מתפתחת במהירות. מכשירים אלה אינם עוד כלי טיפוח לעור פשוטים - הם מכשירים חכמים מתוחכמים בתחום הבריאות והבריאות המופעלים על ידי Precision Electronics.

I.C.T תמכה ביצרנים גלובליים בייצור PCBA של מגוון רחב של אלקטרוניקה של יופי אישי ועור טיפוח , כולל:

• מכשירי חיטוב לפנים של EMS (גירוי שרירי חשמל)

• מסכות טיפול לעור לעור LED

• RF (תדר רדיו) כלי אייג'ינג והידוק עור

• חומרי ניקוי פנים קולי

• מברשות ניקוי חכמות המחוברות באמצעות אפליקציה או Bluetooth

מוצרים אלה משלבים גורמי צורה קומפקטיים עם מערכות בקרה מורכבות, הדורשים תהליכי הרכבה של משטח פנים עם דיוק גבוה. המגמה למכשירי בריאות חכמים ממשיכה להניע חדשנות במגזר זה.

פיתרון מפעל חכם לייצור PCBA של מכשירי יופי

במרץ 2025, I.C.T העבירה קו ייצור אוטומטי לחלוטין של SMT ו- DIP ליצרן מוביל של מוצרי טכנולוגיית יופי חכמים. ה- PCBA המוצג שלהם, בגודל 275 מ'מ x 255 מ'מ, הונדס לשימוש מתקדמים במכשירי טיפוח לעור אישיים עם סובלנות הדוקה ועיצוב מעגלי רב פונקציה.

זרימת תהליכי SMT:

סימון לייזר → הדפסת הדבק הלחמה → בדיקת SPI → מיקום רכיב SMT → הלחמה חוזרת (10 אזורי חימום) → בדיקת AOI → Fling PCB להרכבה בצד התחתון

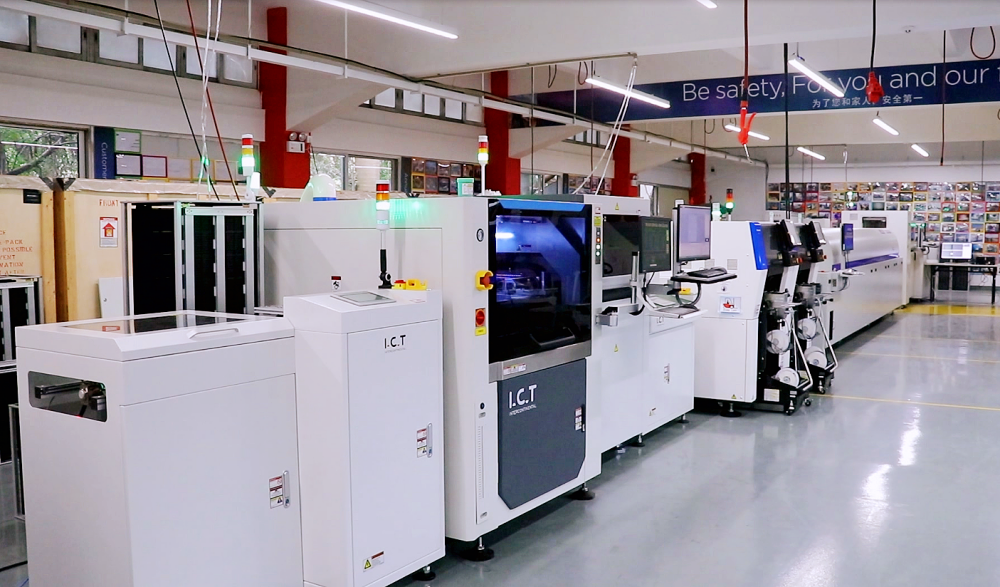

תצורת קו ייצור SMT

• מטען PCB ————————————————— - טעינה של PCB

• מטען ואקום תרגומי של PCB —————— - טעינה של PCB

• מכונת סימון לייזר ———————————— - הדפסת תוויות

• PCB SMT מדפסת סטנסיל ———————————— הדפסת הדפסת הלחמה

• Spi ————————————————————— - הלחמה להדביק גילוי

• PCB דוחה מסוע ————————————— NG מועצה לדחות

• מכונת בחירה ומקום מהירה ---————— מיקום רכיב

• מכונת מיקום אוניברסלית ————————— - מיקום רכיב

• מסוע העלאת מעבר --———————————— - העברת PCB, תקשורת קדמית ואחורית

• תנור מחדש מחדש --————————————————— הלחמה מחדש

• מסוע קירור ——————————————— - קירור PCB

• מאגר אנכי —————————————————— חיץ PCB

• Aoi —————————————————————— בדיקה אופטית

• PCB דוחה מסוע —————————————— הקרנת מוצרים NG/OK

• חיץ מגזינים ————————————————— חיץ PCB, אוסף לוח

• פליפר PCB —————————————————— - PCB מדליק

• NG/OK PROODYER ———————————————— - OK ו- NG אוסף לוח

בנה את קו ה- SMT בעל דיוק גבוה עם I.C.T- צור איתנו קשר עכשיו >>>

טבילה זרימת תהליכים

הכנסת רכיב ידנית → רכיב אופקי ומוזרה מוזר, הוראה אוטומטית → ריסוס שטף → הלחמת גל → בדיקת מעגל (FCT) → חיתוך PCB (חיתוך V) → אריזה ואחסון סופיים

תצורת קו ייצור (צד בוט)

• קו הכניסה ---------- ----------- מדריך C

• הלחמת גל ---------- -----------הלחמת רכיבי תוסף

• פרוק גל ---------- -------- מסוע ה- PCB

• קו חגורת הרכבה ---------- -------- מסוע PCB

תצורת קו ייצור (צד עליון)

• מטען הלחמת גל PCB ---------- ---------- העברת PCB

• מכונת הכנסה אופקית ----------- --------- הכנסת רכיב אוטומטית

• מסוע PCB ------------------------------------- העברת PCB

• מסוע PCB --------------------------------------- מיקום מתקן

• מכשיר הכנסת צורה מוזרה E ---------- --------- הכנסת רכיבים אוטומטית

• קו הכנסת -------------------------------------- החדרת ידנית

• מכונת ריסוס ------------------------------- שטף ריסוס

• מכונת הלחמת גל ----------- ------------ הלחמת רכיבי תוסף

• פרוק חגורת הלחמת גל ---------- -------- מסוע ההשתלטות על PCB

• רובוט AGV --------------------- -------------------- התקן העברת החזרה

• קו חגורת הרכבה --------------- ---------------- העברת PCBA

• Tester FCT --------------------- --------------------- מבחן פונקצית PCBA

• חתך V ----------------------- ----------------------- PCBA Depaneling

הגדר את קו הטבילה שלך לאלקטרוניקה של יופי - דבר עם I.C.T היום >>>

תצורת מפתח וביצועים

מפרט	תכונות
קיבולת SMT	2,160 יח '/ח
יכולת טבילה	2,160 יח '/ח
רוחב PCB מקסימלי	340 מ'מ
צריכת חשמל מקסימאלית	260kW
עומס כוח תפעולי	52KW
טביעת רגל של קו כולל	42 מ 'x 12 מ' = 504㎡
דרישת כוח אדם	30 (5 מהנדסים, 23 מפעילים, 2 QC) מותאמים על פי המוצר כמו גם הביקוש

קו זה מתאים לאלקטרוניקה של בריאות אמצע עד גבוהה, במיוחד ייצור PCBA קומפקטי למכשירי פנים חכמים ומוצרי טיפול אישי המופעל על ידי AI.

סרטון מקרה מקרים בעולם האמיתי

חקור כיצד I.C.T עזר למותג אלקטרוניקה יופי גלובלי אוטומציה של המפעל שלהם.

פתרון אתגרי ייצור במכשיר יופי PCBA

מכשירי יופי PCBAs הם בין המכלולים המורכבים והרגישים ביותר באלקטרוניקת בריאות צרכנים. ייצורם מחייב להתמודד עם אתגרי תהליכים מרובים עם הנדסת דיוק ופתרונות מפעל חכם.

1. דיוק מיקום גבוה

במהלך הרכבת SMT, יש למקם רכיבים במדויק על רפידות ה- PCB. ככל שהרכיבים הופכים קטנים יותר ומגרשי סיכה צרים יותר, דיוק המיקום הופך להיות קריטי יותר.

* פיתרון:
אנו פורסים מכונות מיקום מיובאות בעלות דיוק גבוה עם דיוק המיקום עד ± 30 מיקרומטר. בנוסף, מצלמות ברזולוציה גבוהה מאפשרות הכרה מדויקת של מכשירים משובחים כמו BGA ו- QFP, מה שמבטיח אמינות בהרכבת PCB של מכשירי טיפול אישי.

2. גיוון רכיבים בגודל ובצורה

PCBs יופי מכילים לעתים קרובות מגוון רחב של רכיבים - נגדים, קבלים, צ'יפס, מחברים - כל אחד מהם משתנה בגודל ובצורה.

* פיתרון:
כדי לנהל זאת, אנו מיישמים תצורה של 1+1: אחד מהיר במהירות גבוהה לרכיבים פסיביים קטנים (למשל קבלים, נגדים) ומרכב רב-פונקציונלי אחד לפריטים גדולים יותר כמו מחברים ו- ICS. גישה זו ממקסמת את היעילות והתאימות לאלקטרוניקה של יופי וטיפוח עור.

3. הדבקת הדפסת הלחמה

הדפסת הדבקת הלחמה עקבית ומדויקת היא קריטית לתהליכי SMT מוצלחים.

* פיתרון:
לפני ההדפסה, משחת הלחמה מובאת לטמפרטורת החדר ומוציאה באופן צנטריפוגי באמצעות מערבל הדבק הלחמה כדי להפעיל את תכונותיו. לאחר מכן אנו משתמשים במדפסת סטנסיל דיוק גבוהה ברמת דיוק של ± 0.025 מ'מ, ומבטיחים איכות הפקדת הלחמה אופטימלית למכשירי בריאות חכמים.

4. אמינות הלחמה ושליטה תרמית

עבור אמינות מכשירים לטווח הארוך, שליטה מדויקת בפרופיל ה- RemoLow חיונית.

* פיתרון:
אנו משתמשים בציוד פרופיל מחדש של פרופיל מחדש ומכשיר לקוחות כדי לאמת הגדרות טמפרטורה בתחילת כל משמרת. התנור מחדש של 10 האזורים שלנו מבטיח שליטה תרמית עקבית על פני PCB, התומכת בעמידותם של מכשירים רפואיים אסתטיים בבית.

5. תאימות חומרים ופיזור חום

לרכיבים שונים יש רגישויות חום משתנות. חלוקת חום לא אחידה עלולה לפגוע בחלקים רגישים במהלך מחדש.

* פיתרון:
התנורים של 10 האזור שלנו מתחילים עם שלבי חימום טמפרטורה נמוכה ושלבי SOAK, ואחריהם חימום הדרגתי כדי להתאים לפרופיל החום של כל רכיב. עיצוב זרימת האוויר הקטן של התנור מכוון בעדינות אוויר חם סביב מפרקי ההלחמה כדי להפחית את ההלם התרמי ולהבטיח מעברים חלקים.

6. מהירות מיקום ויעילות

הפרודוקטיביות היא המפתח בייצור מכשירי יופי חכמים, אך אסור למהירות להתפשר על דיוק.

* פיתרון:
על ידי הפרדת רכיבים קטנים וגדולים בהתקנה מקבילה, הקו מגיע למהירות תיאורטית של 180,000 קמ'ש ותפוקה אמיתית של 90,000–100,000 קמ'ש, ומיטב התפוקה לבריאות ובריאות אלקטרוניקה חכמה.

7. פיקוח ובקרת איכות

בדיקה שלאחר המיקום חיונית לגילוי יישור שגוי, גשרי הלחמה או מכנסיים קצרים.

* פיתרון:
אנו מציידים את הקו במערכות בדיקה אופטית אוטומטית (AOI) כדי לפקח ולאמת את איכות כל הלוח, מה שמבטיח את העקביות הגבוהה ביותר בין קבוצות.

8. בקרה סביבתית

גורמים סביבתיים כמו לחות ותנודות טמפרטורה יכולים להשפיע על איכות ההלחמה ועל אמינות ה- PCB.

* פיתרון:
אנו עוזרים ללקוחות לעצב סדנאות SMT העומדות בתקני חדר נקייה של ISO 14644. תנאי הסדנה נשמרים בטמפרטורה של 24 ± 2 מעלות צלזיוס ולחות של 40-60%, ומבטיחים ציוד ויציבות תהליכים עבור PCBAs טק יופי רגיש.

למה תקשוב?

אנו מציעים לא רק ציוד, אלא מלאים פתרונות ברמת המפעל , מעיצוב פריסה ועד שירות התקנה ושירות לאחר המכירה. מערכות ה- I.C.T מיועדות ל:

• להתאים עיצובים של מכשירי יופי קטנים ולא סדירים

• לספק דיוק וחוזרות דירות

• שפר את אבטחת האיכות

• הגבירו את יעילות הייצור

• להבטיח תמיכה עולמית-מקומית
