ICT-510 |מכונת הדפסת תוויות תלת מימדית בלייזר צבע ירוק מכונת סימון לייזר

שתף עם:

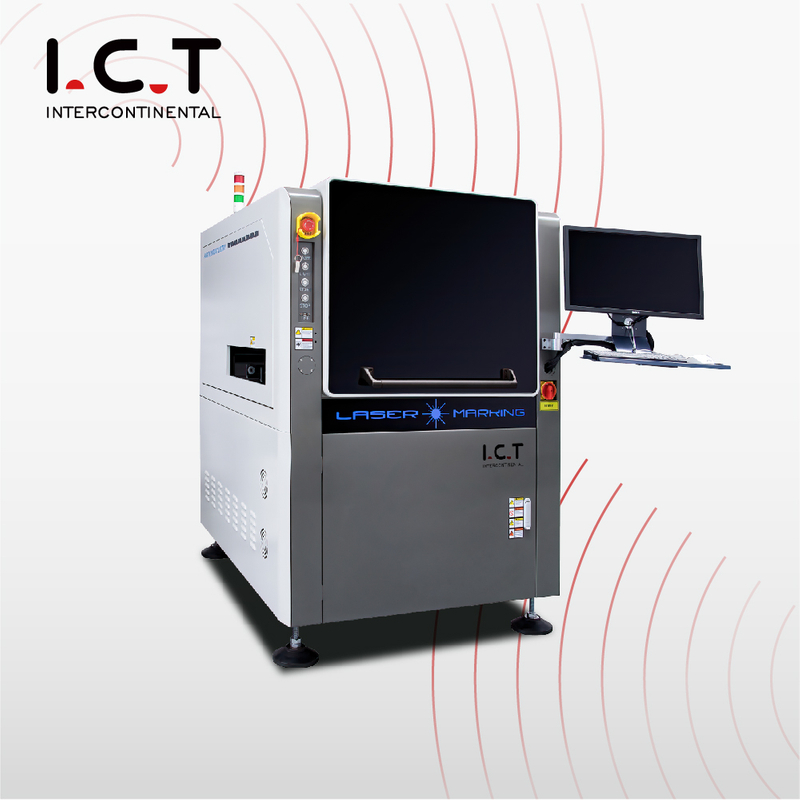

ICT-510 |מכונת הדפסת תוויות תלת מימדית בלייזר צבע ירוק מכונת סימון לייזר

מכונת סימון לייזר באיכות גבוהה
צור קשר עם מומחה ICT, התקשר עוד היום למידע!

דֶגֶם:
ICT-510
מותג:
I.C.T
קוד:
PCB Laser Marking

מצב זמינות:

כַּמוּת:



לשאול להוסיף לסל

תקשוב |מכונת הדפסת תוויות תלת מימדית בלייזר צבע ירוק מכונת סימון לייזר

הצג:

תווית לייזר תלת מימדית צִיוּן מְכוֹנָה

יחידה זו משמשת לסימון טקסט, ברקוד, קוד דו-ממדי וגרפיקה על גבי PCB, מכונת סימון לייזר ICT משמשת בעיקר בתעשיית PCB.זה יכול לחבר פס ייצור SMT בצורה חלקה ולתמוך בהעברת נתונים מקוונת והחזרת מידע של מערכת MES.

מאפיינים:

1. הביצועים של לייזר CO2, לייזר סיבים, לייזר ירוק ולייזר UV יציבים.

2. מראה רוטט במהירות גבוהה מאומצת, דיוק גבוה, מהירות גבוהה, והביצועים יציבים.

3. מיקום CCD מהיר ומדויק, וניתן לזהות אותו אוטומטית לאחר הסימון.4. ממשק התוכנה הוא אנושי, הפעולה פשוטה וקלה ללמידה ופונקציית העריכה עוצמתית.

5. קרא באופן אוטומטי את הקוד הדו מימדי ושמור את הנתונים. הקלט אוטומטית והתראה כאשר הוא אינו מסוגל לקרוא.

6. בהשוואה להדפסה רגילה, ללא חומרים מתכלים, ללא זיהום סביבתי, ללא תחזוקה.7. יש לו את הפונקציה של אנטי הדפסה מחדש של נתונים כדי למנוע סימון חוזר של מידע.8. זה יכול להיות מחובר בצורה חלקה עם קו SMT ומערכת MES.

מערכת נהיגה

מערכת הנעה ותנועה יפנית מאומצת כדי להבטיח דיוק ויציבות גבוהים של פעולת המכונה.עיצוב תנועת ציר XY משפר את יעילות העבודה וקל לתחזוקה.

מערכת בקרה

כונן PLC ובקרת תנועה, מותג איכותי כדי להבטיח את יציבות פעולת המכונה, עמידה כוללת בתקני בטיחות, קל לתחזוקה ותיקון.

מערכת סימון

ניתן לבחור סוגים שונים של לייזרים, זיהוי זיהוי אוטומטי של CCD, פונקציית סימן גרוע ותיקון חזותי כדי להתמודד עם התרחבות והתכווצות FPC.

מערכת תחבורה

מערכת המסוע הייחודית יכולה למנוע ביעילות PCB תקוע. המנוע שולט במהירות ומיקום העצירה מדויק.כיווני כניסה ויציאה של PCB זמינים בחינם.

מפרטים:

פריט	ICT-400	ICT-510
סוג לייזר	לייזר UV, לייזר ירוק, לייזר סיבים, לייזר CO2
אורך גל	לייזר UV: 355nm, לייזר ירוק: 532nm, לייזר סיבים: 1064nm, לייזר CO2: 10640nm
כוח לייזר	לייזר UV:3W (5W אפשרות), לייזר ירוק:7W, לייזר סיבים:20W, לייזר CO2:30W
הרמת ציר Z בלייזר	ידני (אוטומטי הוא אופציה)
פונקציית Flip PCB	בתוך PCB Flip	N/A (Outside Fliper)
גודל PCB
טווח סימון	<380 מ'מ*320 מ'מ	<460 מ'מ*420 מ'מ
גודל PCB	L50W80mm ~L450 W350mm;עובי 0.5 מ'מ-6 מ'מ
סימון מהירות	<7000 מ'מ לשנייה
דיוק סימון	±0.05 מ'מ
גובה תווים מינימלי	0.1 מ'מ ~ 0.4 מ'מ
פונקציית קריאת קוד	קרא אוטומטית קוד דו מימדי ושמור נתונים, הקלטה אוטומטית והתראה כאשר הוא אינו מסוגל לקרוא.
כּוֹחַ	L1000 W1200 H1500 מ'מ
לחץ אוויר	0.5~0.6Mpa
