ICT-W2
I.C.T
| כַּמוּת: | |
|---|---|
| מכונת הלחמה כפולת גלים ללא עופרת מסדרת W
מכונת הלחמה כפולה גלים ללא עופרת מסדרת W מבית ICT היא מוצר בוגר, משוכלל באמצעות בדיקות שוק מקיפות ואמין על ידי לקוחות ברחבי העולם. ציוד הלחמה כפול DIP זה מצטיין בטכנולוגיית הגל הכפול שלו, המציע הלחמה מדויקת עבור PCB מורכבים תוך שמירה על ביצועי חימום ובקרת טמפרטורה מעולים.
עם גודל PCB מרבי של 400 מ'מ, קיבולת סיר הלחמה של 180 ק'ג וגובה שידור של 750±20 מ'מ, הוא אידיאלי להלחמת DIP כפול גלים ללא עופרת. העיצוב החוסך באנרגיה שלו מפחית עלויות, והוא עומד בתקני CE, CCC ו-UL. ICT מספקת התקנה, תחזוקה והדרכה גלובלית, מה שמבטיח ביצועים מיטביים לקו הייצור שלך.
| תכונה

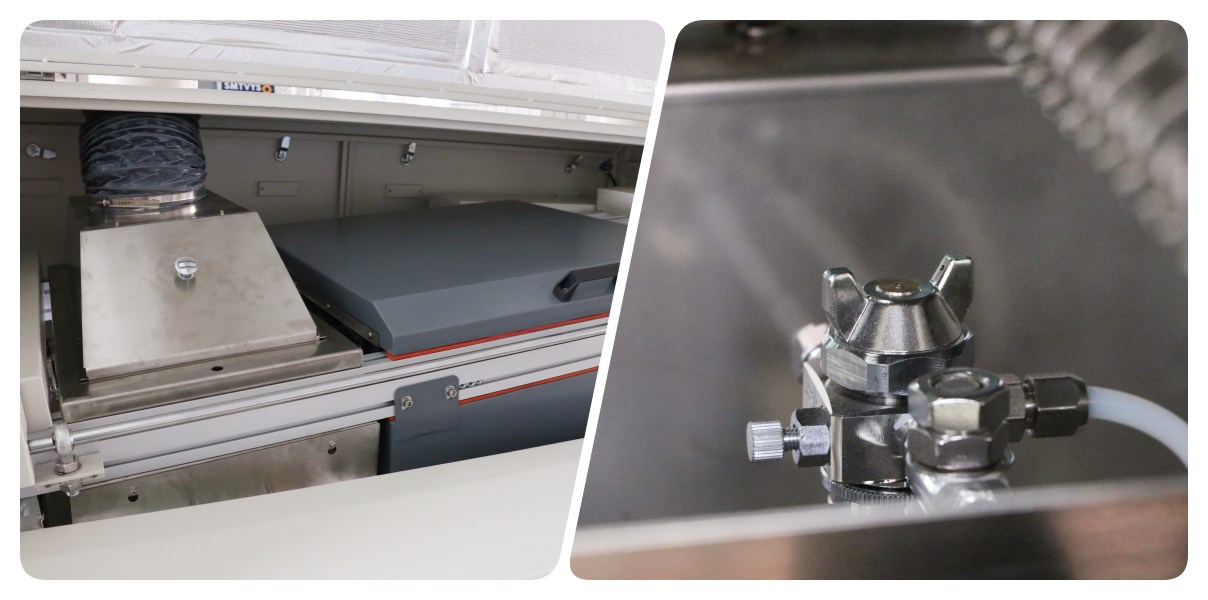

מצויד בחרירי Japan Kuroda, מערכת הלחמת DIP Dual Wave ללא עופרת זו מציעה אטומיזציה מתכווננת לריסוס אחיד ואמין. בקרת PLC מאפשרת ניהול מדויק של זמן הריסוס, מהירות וזרימת FLUX, עם הגדרות דיגיטליות לזרימה ורוחב הניתנות לרישום. מערכת זו ממזערת את הפסולת ותומכת בפעולות ידידותיות לסביבה.
מכונת ההלחמה כפולה גלים כוללת מערכת ייחודית עם גלים כפולים, המאפשרת הלחמה מדויקת עבור רכיבי חור דרך ורכיבי הרכבה על פני השטח. עיצוב זה מבטיח חיבורים באיכות גבוהה על גבי PCB מורכבים, מה שהופך אותו לבחירה מצוינת עבור יישומי מכונות הלחמה. הגלים המתכווננים מסתגלים לגדלים שונים של לוח, משפרים את הגיוון והיעילות בייצור.

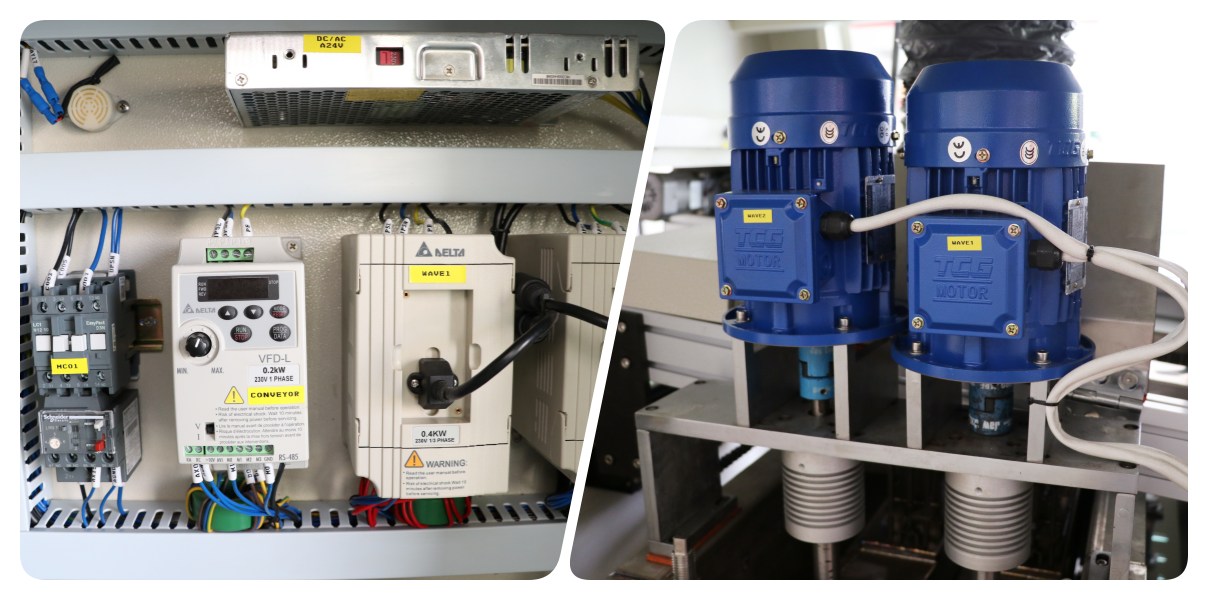

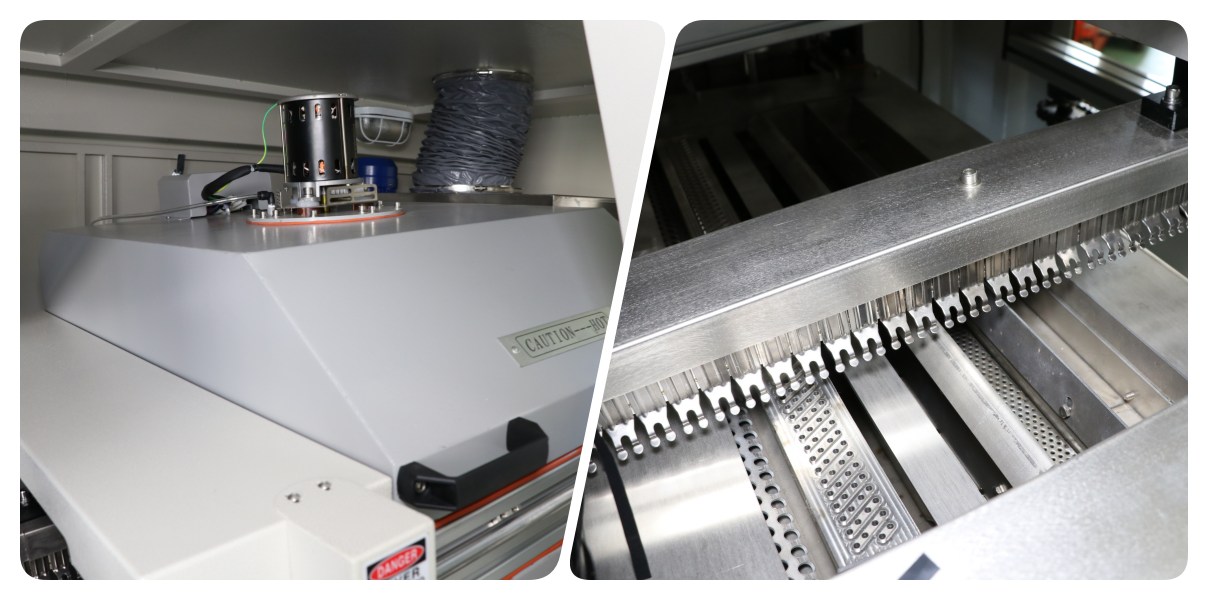

לבטיחות יש עדיפות להגנה מפני טמפרטורת יתר של צד שלישי ושכבות בטיחות מרובות, מה שמבטיח פעולה מאובטחת של ציוד ההלחמה של DIP Dual Wave. עיצוב החימום האופקי מונע הפרעות בין אזורים, ומספק עקומת טמפרטורה יציבה, שהיא קריטית עבור מכלולים אלקטרוניים רגישים.
| רשימת ציוד קו DIP
| דֶגֶם | W4 | W3 | W2 |
| מידות: (מ'מ) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| משקל (ק'ג) | כ-1500 ק'ג | כ-1200 ק'ג | כ-790 ק'ג |
| ספק כוח | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| כוח הפעלה | 32 קילוואט | 24 קילוואט | 16 קילוואט |
| הפעלה כוח | 12 קילוואט | 9 קילוואט | 7 קילוואט |
| מערכת בקרה | Plc | ||
| מערכת ריסוס | |||
| שיטת שידור | מנוע צעדים | ||
| לחץ ריסוס | 0.25Mpa--0.4Mpa | ||
| זרימת לוקס | 10--100 מ'ל/דקה | ||
| קוטר פליטה | Φ200 מ'מ | ||
| קיבולת פליטה | 25 מ'ר לדקה | ||
| מערכת חימום מראש | |||
| מצב חימום מראש | אוויר חם | ||
| מצב שליטה | PID + SSR | ||
| אזור חימום מוקדם | 4 | 3 | 2 |
| אורך חימום מוקדם | 1800 מ'מ | 1600 מ'מ | 1200 מ'מ |
| טמפ' חימום מוקדם | (טמפרטורת החדר)-250 מעלות צלזיוס | ||
| זמן חימום (דקות) | כ-15 דקות (הגדרה של 150 מעלות צלזיוס) | ||
| מערכת מסוע | |||
| גודל PCB: LxW (mm) | מינימום: 80x60 מ'מ; מקסימום: 400x300 מ'מ | ||
| מהירות המסוע | 0-2000 (מ'מ/דקה) | ||
| גובה מסוע | 750+/-20 (מ'מ) | ||
| אֶצבַּע | טופר וו כפול (סטנדרטי) | ||
| בקרת רוחב מסוע | באופן ידני | ||
| זווית מסוע | 4 ~ 7 מעלות | ||
| מערכת הלחמה | |||
| בסגנון סיר הלחמה | כונן מנוע מכני | ||
| חומר סיר הלחמה | טיטניום מלא (FT סטנדרטי) | ||
| טמפרטורת סיר הלחמה | 300 מעלות צלזיוס | ||
| קיבולת סיר הלחמה | 350 ק'ג ללא עופרת | 300 ק'ג ללא עופרת | 250 ק'ג ללא עופרת |
| אַחֵר | |||
| מערכת ניקוי אצבעות | מִברֶשֶׁת | ||

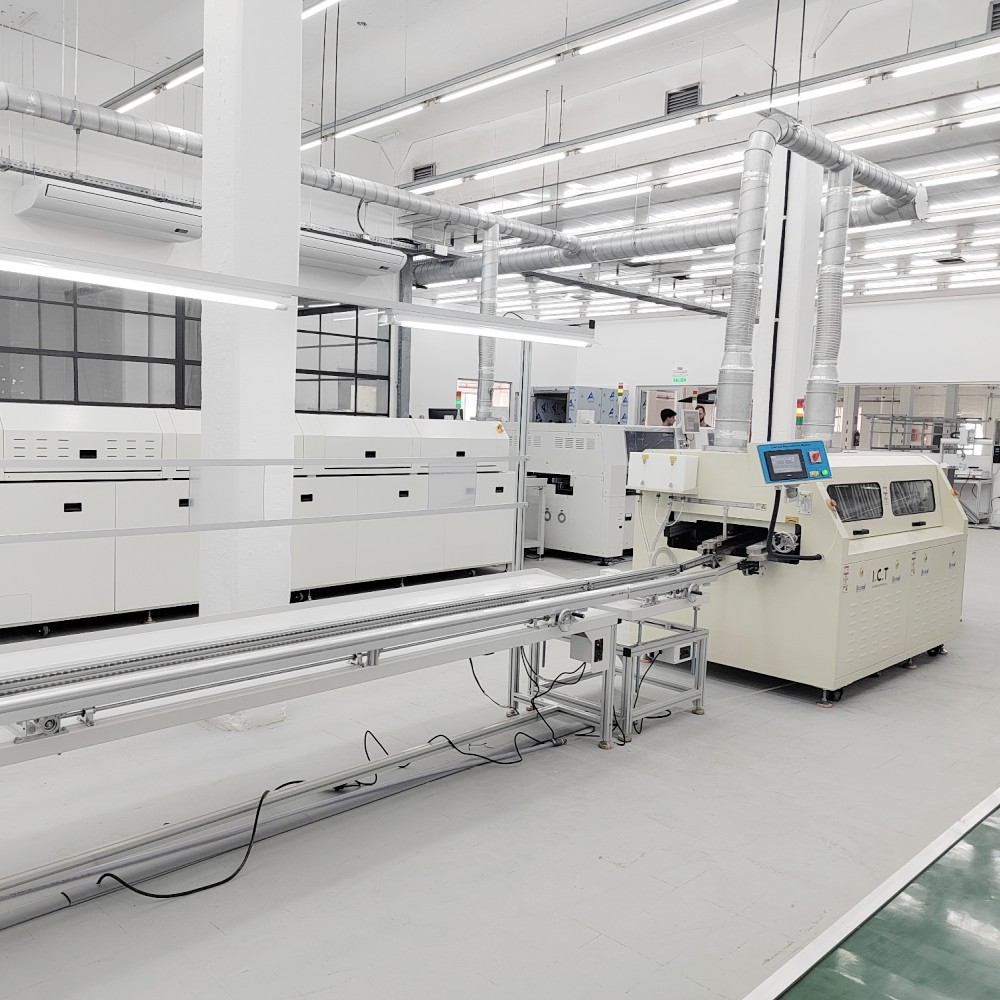

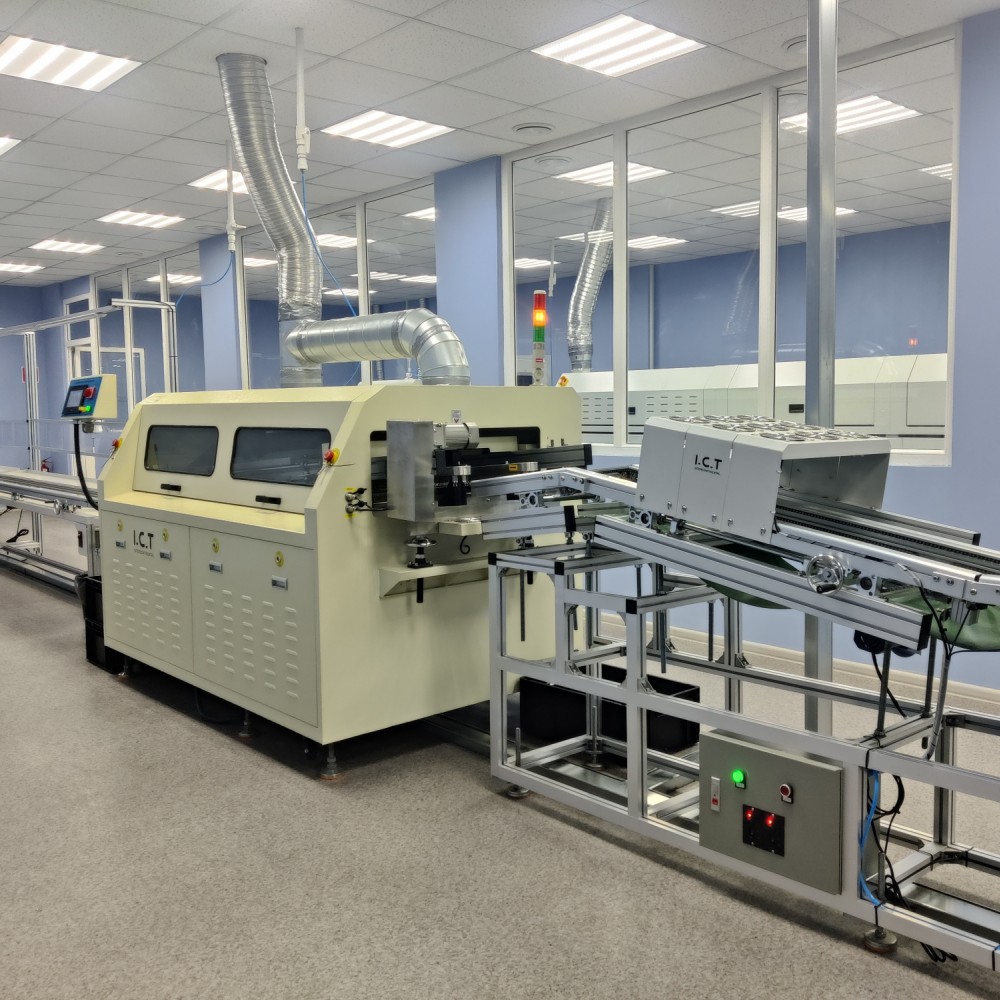

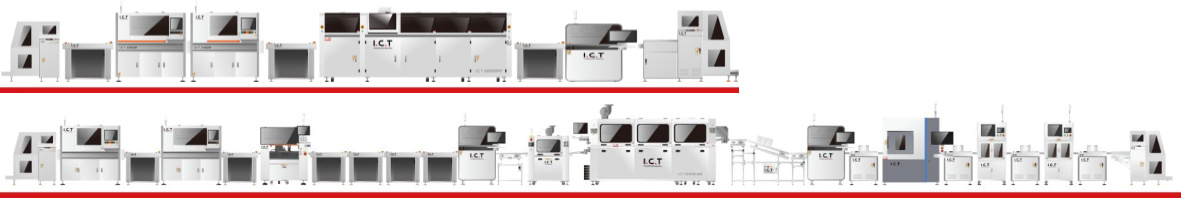

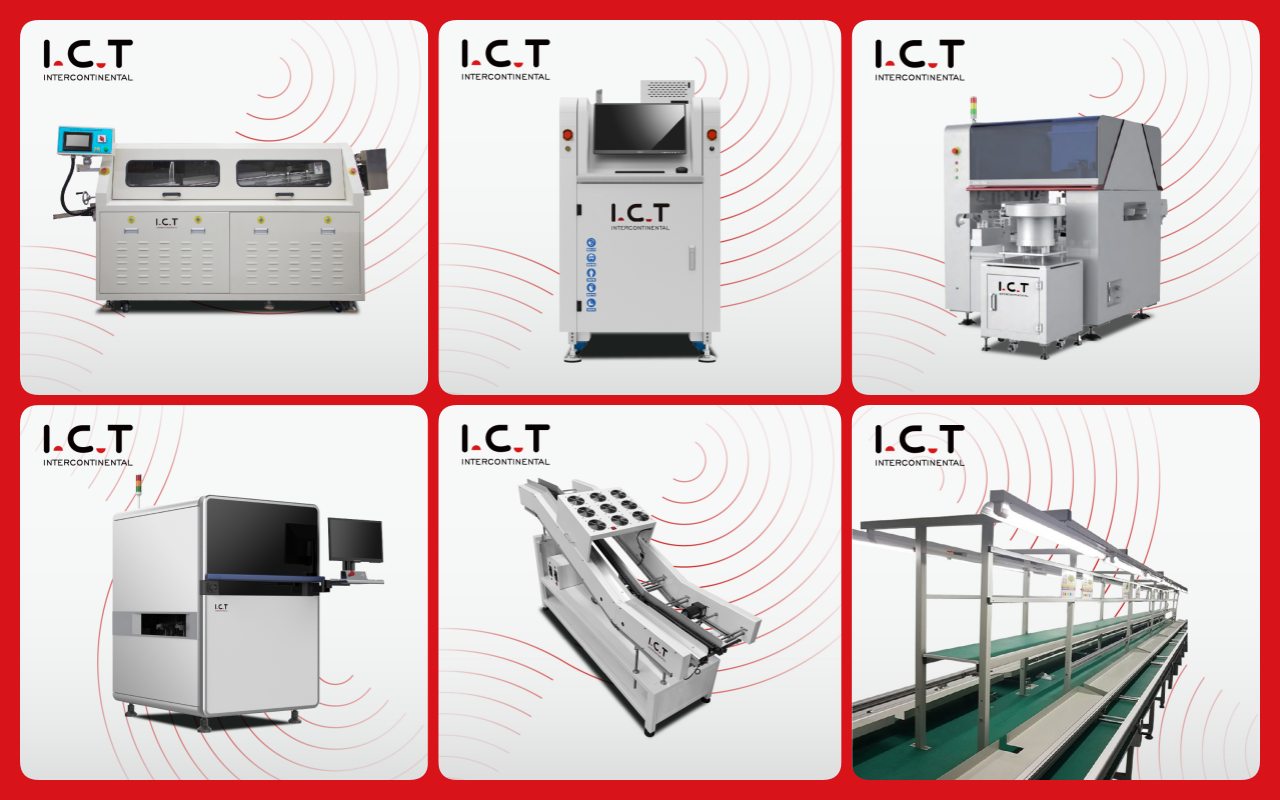

| רשימת ציוד קו DIP
קו הייצור של DIP שלנו מציע כלים מתקדמים להרכבת PCB יעילה ומדויקת. קו DIP האוטומטי לחלוטין כולל קו הכנסת DIP למיקום מדויק של רכיבים, מעמיס גלים לכניסה חלקה של PCB, פורק גלים ליציאה בטוחה וקו רצועת הרכבה לבדיקות סופיות. קו ייצור PCB DIP איכותי זה מבטיח פעולה יציבה, הכנסת THT אמינה והרכבה חסכונית, העונה על צרכי התעשייה המגוונים. עם עיצובים מודולריים ותמיכה גלובלית מ-ICT, זה מגביר את הפרודוקטיביות למשימות דרך חור.
| סרטון הצלחת לקוחות

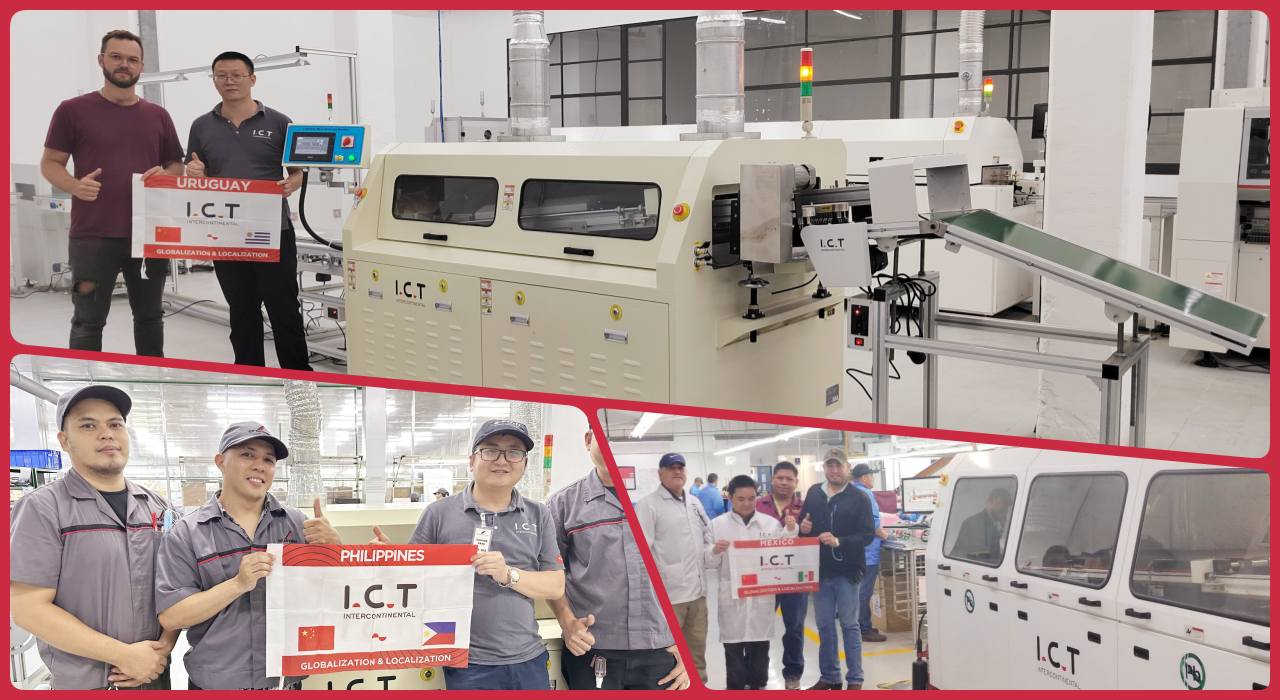

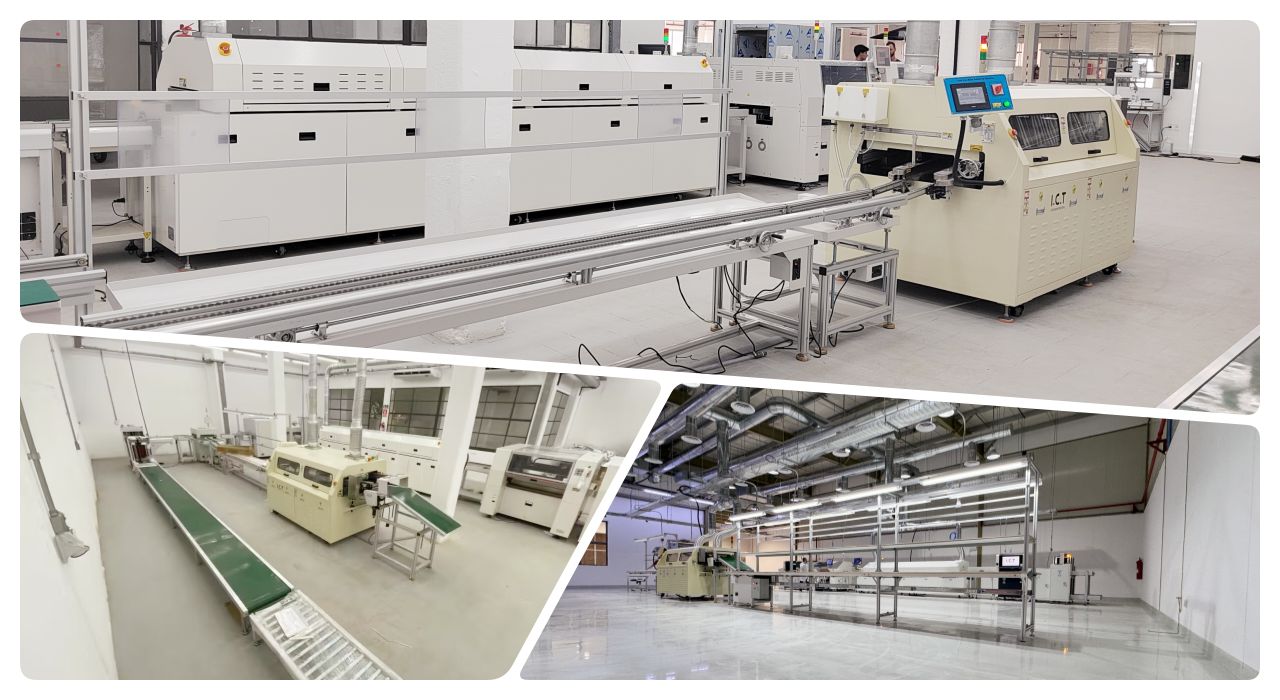

ב-2024, שני מהנדסי ICT נסעו לאורוגוואי כדי לסייע ליצרן מונים חכמים, כפי שמוצג בסרטון עם משוב חיובי מלקוחות. הסרטון מציג ציוד לרבות מעמיסי לוח, מכונות מיקום 471 ו-481, Lyra622, AOI, מסועים פינתיים, מכונת הלחמה כפולה W2, תחנות צומת, קווי רצועות מסגרת חומר, קווי רולר וספסלי עבודה בולזי. הלקוחות שיבחו את המומחיות של המהנדסים ואת הביצועים האמינים של המכונה, וציינו שיפור ביעילות הייצור של מונים חכמים.
| שירותי מומחים והדרכה
ICT מציעה שירותים והדרכה נרחבים עבור מכונת ההלחמה כפולה גלים, כולל התקנה, תחזוקה והכוונה תפעולית. רשת המהנדסים הגלובלית שלנו, המשתרעת על פני 72 מדינות, מספקת תמיכה באתר והדרכה מותאמת אישית כדי למקסם את היעילות. עם 25 שנות ניסיון וצוות של 20 מהנדסים, אנו מספקים שדרוגים טכניים ואופטימיזציות של תהליכים. בהתבסס על המתקן שלנו ב-12,000 מ'ר בדונגגוואן, אנו מבטיחים סיוע בזמן, מה שהופך את ICT לשותף אמין לצרכי הלחמה כפולה DIP ללא עופרת.
| המלצות של לקוחות
לקוחות מעריכים מאוד את מהנדסי ICT על כישוריהם המקצועיים והתגובות המהירות שלהם, במיוחד במהלך תמיכה בחו'ל באורוגוואי. מכונת ההלחמה כפולה גל זוכה לשבחים על איכות הריתוך והיעילות העקבית שלה, נכס מפתח למשימות מכונת הלחמה. האריזה היציבה שלנו מבטיחה משלוח בטוח, בעוד התגובה המהירה שלנו לבעיות טכניות - לרוב נפתרות תוך שעות - זוכה לציונים גבוהים. לקוחות מעריכים את הפתרונות החדשניים שלנו ורואים ב-ICT שותף מהימן בייצור אלקטרוניקה גלובלי.
| אישורי איכות
מכונת ההלחמה הכפולה של ICT מחזיקה ב-CE, RoHS, ISO9001 ומספר פטנטים, המשקפים עמידה בתקני בטיחות ואיכות גלובליים. אישורים אלה, מאומתים במפעל המתקדם שלנו בשטח של 12,000 מ'ר, מבטיחים את האמינות של ציוד הלחמה בגל כפול DIP. טכנולוגיות הפטנט שלנו משפרות את העמידות והביצועים, ומעניקות ללקוחות ביטחון בבחירת ICT לצרכי הייצור שלהם.

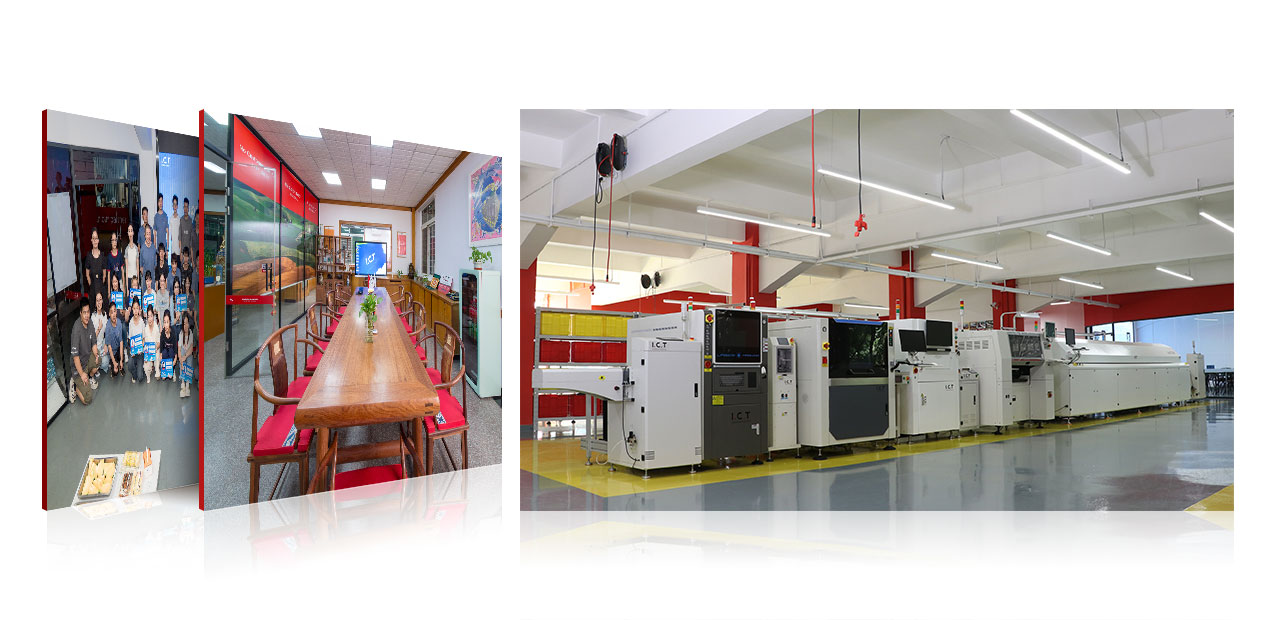

| אודות חברת ICT ומפעל
ICT היא מובילה בייצור אלקטרוניקה עם מו'פ וייצור פנימיים, המעסיקה צוות גדול שצמח במהירות במשך 25 שנים. פארק התעשייה שלנו בשטח של 12,000 מ'ר בדונגגוואן משרת למעלה מ-1,600 לקוחות ב-72 מדינות, כולל בקרת איכות קפדנית ומערכת ניהול חזקה, המייצר יחידות מכונת הלחמה כפולה מהשורה הראשונה. עם שמונה סניפים וקרן רשומה של 30 מיליון דולר, אנו מספקים פתרונות חדשניים ברחבי העולם. המחויבות שלנו למצוינות תומכת בלקוחות מההתקנה ועד האופטימיזציה, מה שהופך את ה-ICT לשם מהימן בתעשייה.
