JX-350
JUKI
| כַּמוּת: | |
|---|---|
| JUKI LED Pick and Place Machine
בעולם ייצור האלקטרוניקה, דיוק ומהירות מגדירים הצלחה. ה-JUKI LED Mounter מגלם את שתי האיכויות בצורה יפה. הוא מציב נוריות LED זעירות ורכיבים גדולים יותר על לוחות מעגלים עם דיוק יוצא דופן. עיצוב מודולרי מאפשר התרחבות חלקה ככל שהביקוש עולה. מערכות ראייה בזמן אמת עוקבות אחרי כל מיקום מקרוב. התכנות זורם באופן אינטואיטיבי, ומצמצם את זמן ההגדרה באופן ניכר. הפרופיל הדק שלו משתלב ללא מאמץ בקווים קיימים. ICT מנחה את כל המסע, מתכנון ראשוני ועד לייעול מתמשך. יצרנים המייצרים מוצרי תאורה משיגים תפוקות גבוהות יותר ופעולות חלקות יותר. סדרה זו הופכת משימות הרכבה מאתגרות לתהליכים אמינים ואלגנטיים.
| מאפייני דגם המכונה JUKI Pick and Place

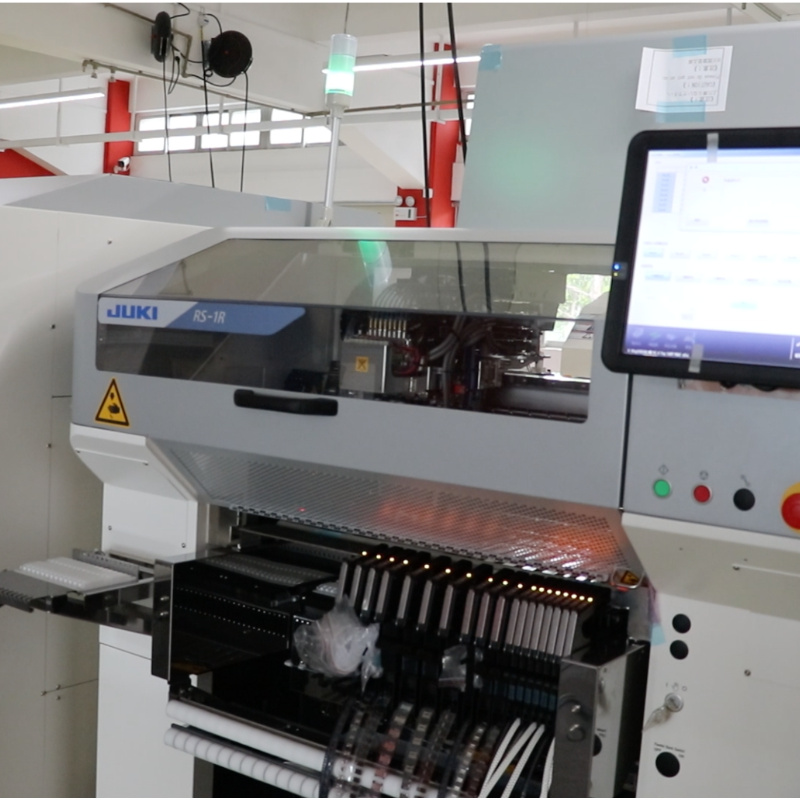

תכונות סדרת RS-1R / RS-1XL
צדדיות זוהרת בדגמים אלה. ה-RS-1R מציע 47,000 CPH תוך שמירה על דיוק של ±35 מיקרומטר. הוא מתאים ללוחות בגודל סטנדרטי של עד 650×370 מ'מ, ומתרחב יותר ב-RS-1XL עד 650×560 מ'מ עבור לוחות תאורה גדולים. ראש Takumi החדשני מסתגל בצורה דינמית לצורות רכיבים מגוונות. עד 112 מזינים מאפשרים החלפת מוצרים מהירים. בקרת כוח עדינה שומרת על מצעים עדינים. טכנולוגיית Vision מזהה פגמים באופן מיידי. יחידות אלה משתלבות בצורה מושלמת עם דגמים מהירים יותר, ויוצרות קווים מאוזנים לצרכי ייצור LED מגוונים. ההחלפות מתרחשות בחן, תוך שמירה על פרודוקטיביות גבוהה באופן עקבי.
תכונות RX-7R / RX-8
מהירות טהורה מגדירה זוג זה. ה-RX-7R מגיע ל-75,000 CPH, וה-RX-8 מטפס ל-100,000 CPH מרשים דרך ראש ה-P20 המתקדם. שניהם שומרים על רוחב דק של 998 מ'מ, וממקסמים את יעילות הרצפה. הם מטפלים בשבבי 03015 זעירים ללא פשרות. ראשי הצבה מקבילים פועלים בהרמוניה מושלמת. תאורה קואקסיאלית משופרת חושפת פרטים עדינים בבירור. נחיתה רכה מגנה על חלקים שבירים. מכונות מתקשרות בצורה חלקה, חולקות נתונים על סימנים ומלאי. דגמים אלה מספקים תפוקה ללא תחרות למטר רבוע, אידיאלי להרכבה אינטנסיבית של רכיבים קטנים של כונן LED ונורה.
| מִפרָט
| פרמטר | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| מהירות מיקום (CPH אופטימלית) | 47,000 | 42,000 | 75,000 | 100,000 |
| גודל לוח מקסימלי (מ'מ) | 650 × 370 (יחיד/כפול) | 650 × 560 | 510 × 450 (נתיב יחיד) | 510 × 450 (בערך) |
| גודל לוח מינימלי (מ'מ) | 50 × 50 | 50 × 50 | 50 × 50 | 50 × 50 |
| גובה רכיב (ממקסימום מ'מ) | 25 | 25 | 3-10.5 (תלוי בראש) | 3 |
| הרכיב הקטן ביותר | 0201 (מדד) | 0201 (מדד) | 03015 (מדד) | 0201 (כ-0.4×0.2 מ'מ) |
| הרכיב הגדול ביותר (מ'מ) | 74 ריבוע / 150×50 | 74 ריבוע / 150×50 | 25 ריבוע | 5 ריבוע |
| כניסות מזין (מקסימום) | 112 | 112 | 76 | 56 (בערך) |
| דיוק מיקום | ±35 מיקרומטר (Cpk ≥1) | ±35 מיקרומטר (Cpk ≥1) | ±40 מיקרומטר (בערך) | דיוק גבוה (ראייה) |
| רוחב מכונה (מ'מ) | 1,500 (בערך) | 2,109 | 998 | 998 |
| סוג ראש | ראש מוטבע של Takumi | ראש מוטבע של Takumi | ראשים סיבוביים מקבילים (P16S) | ראש סיבובי P20 |

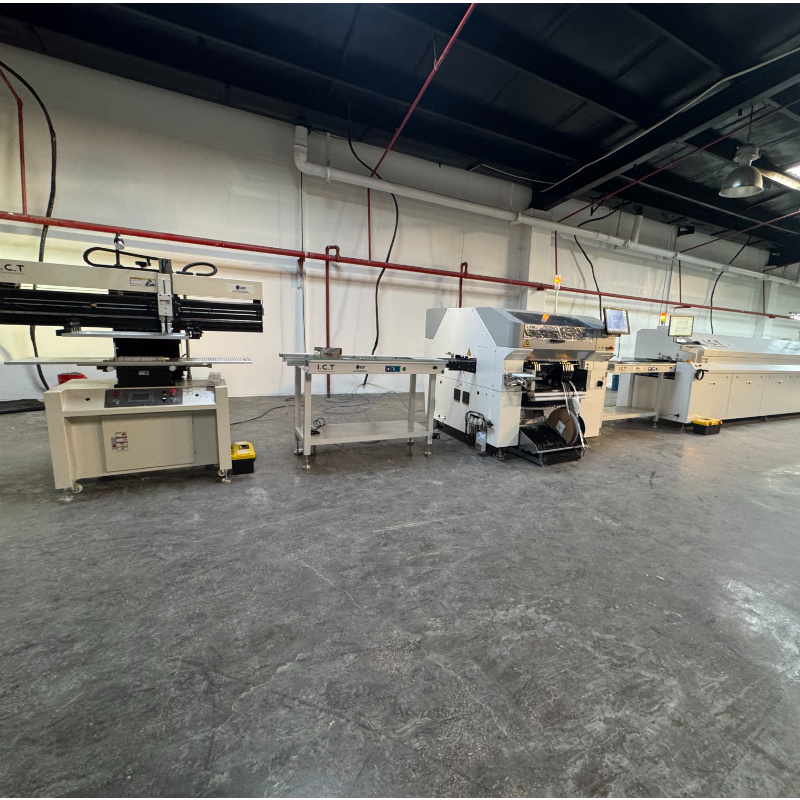

| רשימת ציוד קו SMT
מלאכת ICT קווי PCBA מלאים ובעלי ביצועים גבוהים עם תשומת לב קפדנית. מעמיסי ואקום מציגים לוחות במצב בתולי. מדפסות אוטומטיות מורחות משחת הלחמה בצורה אחידה. ה-JUKI LED Mounter ממקם כל רכיב בדיוק. תנורי זרימה חוזרת של מספר אזורים מאבטחים חיבורים חזקים. בדיקת AOI יסודית מזהה כל ליקוי. מסועים ומאגרים שומרים על קצב יציב לאורך כל הדרך. התשואות עולות משמעותית בזמן שההוצאות יורדות. שום דבר לא משבש את הזרימה. מערכות אלו סובלות ייצור תובעני של רכב ותאורה באופן אמין. לוחות מוגמרים מופיעים מוכנים לחלוטין ליישום בעולם האמיתי, מגובים לחלוטין על ידי המחויבות שלנו.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| קו SMT | ICT Total Full-Auto SMT Line Assembly. |
| מסוע PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
| סרטון הצלחת לקוחות
הסרטון מציג יצרן של מודולי כוח לרכב חולק את השורות השלמות שלהם. לוחות נקיים נכנסים דרך מעמיס ואקום. משחת הלחמה מתפשטת בצורה מושלמת דרך המדפסת. אז JUKI LED Mounter ממלא עמדות במהירות ובדייקנות. תנורי זרימה חוזרת מגבשים חיבורים בחוזקה. AOI בוחן כל פרט בקפידה. מסועים, חלקי קירור ומאגרים מבטיחים תנועה רציפה. בחלק ה-DIP, הלחמת גל מנהלת רכיבים דרך חורים, מסנפים מחדש לוחות, ו-ICT מאמת את הפונקציונליות. הלקוח מתאר אינטגרציה חלקה עם מינימום הפרעות. קטעים ברורים לוכדים את הזרימה האלגנטית מההתחלה ועד הסוף. איכות עומדת בעקביות בדרישות רכב קפדניות.
| תמיכה בשירות והדרכה
ICT מספק סיוע יסודי לכל JUKI LED Mounter. מהנדסים מנוסים מגיעים להתקין ולכייל בקפדנות. מפגשי הדרכה מלמדים את המפעילים תכנות, תחזוקה ופתרון בעיות ביעילות. אבחון מרחוק פותר את החששות באופן מיידי. תחזוקה מתוזמנת שומרת על ביצועים אופטימליים לאורך שנים. אנו מנתחים קווים שלמים וממליצים על תצורות מעודנות. שדרוגי מערכת משתלבים בצורה חלקה. משרדים ברחבי העולם מספקים מענה מהיר ללא קשר למיקום. לקוחות שומרים על ייצור ללא הפרעה בביטחון. השותפות מתחילה מיד ונמשכת באופן אמין.
| משוב לקוחות
משתמשים מביעים שביעות רצון אמיתית באופן קבוע. הם משבחים את המהנדסים שלנו על סיוע ידע ויעיל במהלך ההתקנה והתיקונים. ה-JUKI LED Mounter זוכה לשבחים על מהירות עקבית ושגיאות מינימליות. אריזה מאובטחת מבטיחה הגעה בטוחה לכל העולם. פניות זוכות לתשובות מהירות וברורות. תמיכה שומרת על קרבה על פני מרחקים. הפעולות נמשכות זמן רב יותר עם פחות הפרעות. הערך הכולל מהציוד והשירות מתחזק עם כל פרויקט מוצלח.
| הסמכות ותקנים
כל JUKI LED Mounter נושא אישורים מכובדים. אישור CE מאשר עמידה בתקני בטיחות אירופאים. RoHS מאמת חומרים אחראיים לסביבה. ISO9001 שולט בתהליכי איכות קפדניים. פטנטים רבים מגנים על טכנולוגיות ראש וראייה חדשניות. הבחנות אלו מבטיחות ללקוחות בטיחות עובדים, שיקול אקולוגי ואמינות מתמשכת. הרכישות מתקדמות בביטחון מלא תחת התקנות העולמיות.
| אודות חברת ICT ומפעל
ICT מקיימת חטיבות מחקר ייעודיות המפתחות פתרונות מתקדמים ללא הרף. הייצור מתבצע במתקנים נרחבים ומודרניים עם בדיקות קפדניות לאורך כל הדרך. כוח העבודה מתרחב בהתמדה לצד משרדים גלובליים. השירות מגיע ליותר מ-1600 לקוחות ב-72 מדינות עם מערכות אלקטרוניקה מקיפות. צמיחה מתמדת משקפת מצוינות עקבית. ניהול איכות איתן מפקח על כל רכיב. ה-JUKI LED Mounter מגיע מוכן לחלוטין לתפעול יומיומי תובעני. אנו נשארים שותפים מחויבים בהתקדמות הייצור העולמית.
