בדיקת הדבקת הלחמה (SPI) היא חלק קריטי בהרכבה מודרנית של טכנולוגיית הרכבה משטחית (SMT). עם זאת, ישנם מקרים שבהם ייתכן שלא יהיה צורך ב-SPI. בין אם בשל נפחי ייצור נמוכים, עיצובים פשוטים או תהליכי ייצור ספציפיים, תרחישים מסוימים יכולים לעקוף את שלב הבדיקה האוטומטית הזה. מאמר זה בוחן מצבים שבהם SPI עשוי שלא להידרש ואת הפשרות הנלוות לדילוג עליו.
ביצירת אב טיפוס בנפח נמוך, המשמש לעתים קרובות בייצור חד פעמי או באצווה קטנה, משחת הלחמה מוחלת באופן ידני באמצעות מזרקים או שבלונות קטנות. לאחר יישום ההדבקה, הלחמה ידנית או זרימת שלב אדים משמשת ליצירת המוצר הסופי. מפעילים יכולים לפקח ולהתאים את יישום ההדבקה בזמן אמת, ולתקן חוסר עקביות באופן מיידי. פיקוח ישיר זה מבטל את הצורך ב-SPI אוטומטי, המשמש בדרך כלל לניהול שונות בהדפסה במהירות גבוהה ובנפח גבוה. עבור אב טיפוס, כאשר נפחי ההדבקה קטנים יותר והווריאציות פחות קריטיות, בדרך כלל מספיקה התערבות ידנית.
עבור חובבים, יצרנים או צוותי הנדסה קטנים המייצרים פחות מ-10 לוחות, SPI אוטומטי אינו חסכוני או הכרחי לרוב. ריצות אלה כוללות בדרך כלל מיקום ידני של רכיבים על לוחות עם משחה מודפסת או ניתנת ידנית. בדיקות חזותיות בהגדלה, בשילוב עם בדיקות תפקודיות, מספיקות בדרך כלל כדי לוודא שההרכבה נכונה. במקרים אלו, הזמן והעלות הנדרשים להקמה ותחזוקה של מערכות SPI יכולים לעלות בהרבה על היתרונות, במיוחד כאשר עובדים עם עיצובים פשוטים.
הקמה ותכנות של מערכת SPI דורשים זמן והשקעה משמעותיים. לעתים קרובות זה מוצדק עבור ריצות בנפח גבוה, שבהן היתרונות של בדיקה אוטומטית משתלמים לאורך זמן. עם זאת, בריצות של פחות מ-50 לוחות, העלויות הקבועות של מערכות SPI עולות על החיסכון הפוטנציאלי מפחות פגמים. ללא SPI, מפעילים יכולים להאיץ את מחזורי האב-טיפוס ולהפחית עלויות, דבר שהוא קריטי במיוחד כאשר חוזרים על עיצובים במהירות בשלבי מחקר ופיתוח.

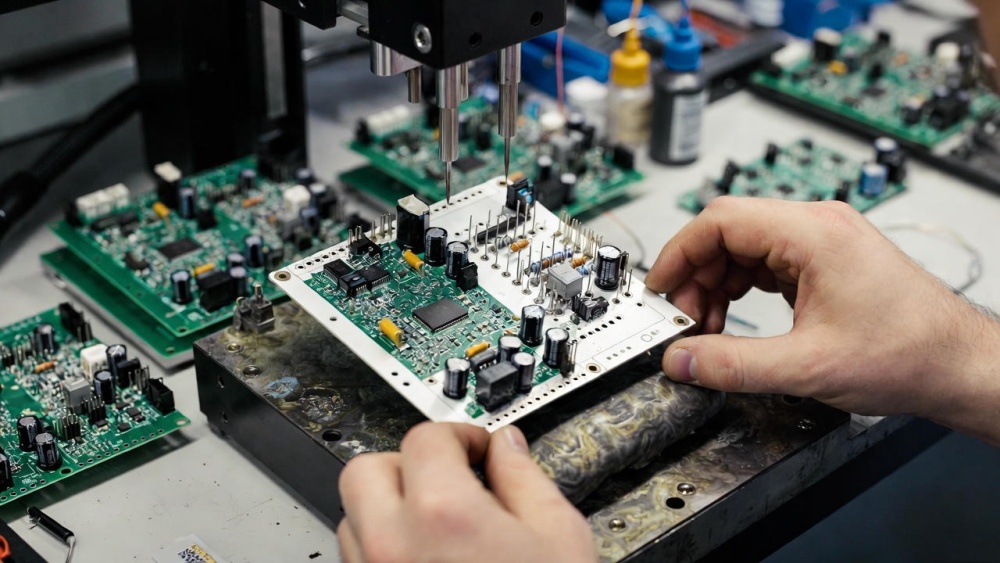

לוחות המסתמכים אך ורק על רכיבים דרך חורים אינם דורשים משחת הלחמה כלל. במקום זאת, מרכיבים מוכנסים לחורים מצופים, והלחמה מוחלת באמצעות הלחמת גל או הלחמה ידנית. מכיוון שאין תהליך הדפסת הדבק, אין צורך ב-SPI לבדוק את נפח ההדבקה או היישור. סוגים אלה של לוחות נמצאים לעתים קרובות בעיצובים מדור קודם או ביישומים בעלי הספק גבוה שבהם האמינות של מפרקי ההלחמה אינה תלויה באותה מידה בדייקנות ההדבקה.
עבור לוחות היברידיים המשלבים טכנולוגיית חור דרך וטכנולוגיית הרכבה על פני השטח (SMT), שבהם נעשה שימוש רק ברכיבי SMT מעטים, ייתכן שיספיקו שיטות הדבקה ידנית או סיכה בדבק. לעיצובים אלה יש צפיפות רכיבים נמוכה, מה שממזער את הסיכון של גישור או הדבקה לא מספקת. מפעילים יכולים לבדוק חזותית את ההדבקה על כמה רפידות SMT לפני הצבת רכיבים, מה שהופך את SPI למיותר.
עיצובים ישנים יותר המשתמשים בחבילות גדולות יותר (כגון SOIC, 1206 ורכיבים גדולים יותר) עם מרווח רפידות רחב יותר, לרוב סלחניים יותר בכל הנוגע לנפח ההדבקה והיישור. פריסות חזקות אלו כמעט ואינן חוות פגמים הקשורים להדפסה, אפילו כשהן מורכבות באופן ידני. במקרים כאלה, הסיכון לשגיאות עקב הדפסת הדבק הוא מינימלי, ולכן SPI אינו חיוני, גם בייצור בנפח נמוך.
הלחמת גל משמשת בדרך כלל בלוחות דו-צדדיים שבהם רכיבי SMT בצד התחתון מולחמים לאחר הנחת רכיבי הצד העליון. בתהליך זה, נקודות דבק מחזיקות רכיבים במקומם, והגל מורח הלחמה מותכת על המפרקים. מכיוון שלא נעשה שימוש במשחת הלחמה בצד התחתון, אין צורך ב-SPI לבדוק את ההדבקה, מכיוון שלא מתרחשת הדפסת הדבקה.
הלחמה סלקטיבית משמשת לרכיבים הדורשים הלחמה מדויקת, לעתים קרובות בלוחות בטכנולוגיה מעורבת עם רכיבי חור דרך ו- SMT. ביישומים אלה, הלחמה מיושמת רק על מפרקים ספציפיים באמצעות מיני גלים או מזרקות, תוך עקיפת הצורך בהדפסת הדבקה לחלוטין. כתוצאה מכך, אין צורך ב-SPI עבור יישומים אלה.
עבור יישומים הדורשים חוזק ואמינות מכאניים גבוהים, כגון בתעשיות הרכב או התעופה והחלל, נעשה שימוש נפוץ בדבקים מוליכים או בחיבורי לחץ. שיטות אלו אינן מצריכות משחת הלחמה ולכן מבטלות את הצורך ב-SPI. במקרים אלה, אמינות המפרקים מובטחת באמצעים אחרים, והסיכון לפגמים עקב שינויים בדבק הוא זניח.

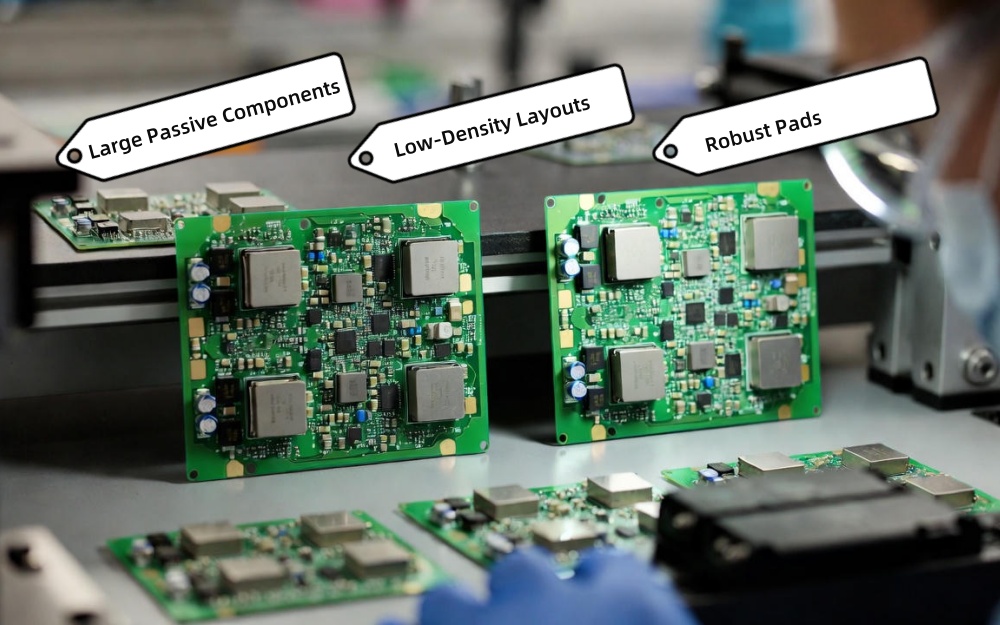

עיצובים המורכבים בעיקר מרכיבים פסיביים גדולים (1206 ומעלה) הממוקמים על רפידות רחבות הם מטבעם סלחניים כשמדובר בווריאציות הדבקה. הדפסה ידנית או חצי אוטומטית בדרך כלל אינה גורמת לפגמים משמעותיים, ושגיאות נפח הדבקה או יישור נוטות פחות להוביל לבעיות תפקודיות. זה הופך את SPI למיותר עבור עיצובים אלה, אפילו בריצות בנפח נמוך.
לוחות עם צפיפות רכיבים נמוכה ורפידות גדולות מדי מציעים חלון תהליך רחב להדפסת משחת. שינויים מינוריים בנפח ההדבקה או היישור אינם גורמים בדרך כלל לפתיחות או קצרות. פריסות אלו סלחניות ומאפשרות הרכבה אמינה ללא צורך ב-SPI.
בלוחות פשוטים יותר עם רכיבים בצפיפות נמוכה ורפידות רחבות, המפעילים יכולים לבדוק חזותית את משחת ההלחמה לאחר היישום. בדיקות חזותיות מוגדלות יכולות לתפוס בקלות פגמים חמורים, כגון הדבקה חסרה או גישור חמור. בדיקה חזותית או פונקציונלית לאחר זרימה חוזרת יכולה לספק ביטחון סופי שהלוח פועל כהלכה, מה שהופך את SPI למיותר.
בעוד שדילוג על SPI עשוי להיות מקובל עבור עיצובים ונפחים מסוימים, זה כרוך בסיכון של פגמים שלא מזוהים. לדוגמה, נפח משחה לא מספיק יכול להוביל למפרקי הלחמה חלשים שעלולים לעבור בדיקות תפקודיות ראשוניות אך להיכשל מאוחר יותר תחת לחץ. פגמים נסתרים כגון ראש בתוך כרית או חללים עשויים שלא להיות גלויים לעין בלתי מזוינת וניתן לזהות אותם רק במדידה תלת מימדית, ש-SPI מספקת.
דילוג על SPI יכול להוביל לסיכון מוגבר לכשלים סמויים במפרקי הלחמה, במיוחד ביישומים בעלי אמינות גבוהה כגון מכשור רפואי, תעופה וחלל או מוצרי רכב. אפילו סיכונים קטנים יכולים לפגוע בביצועים לטווח ארוך של מוצרים קריטיים. עבור מגזרים אלו, מומלץ SPI לוודא שחיבורי הלחמה עומדים בתקני האיכות הנדרשים.

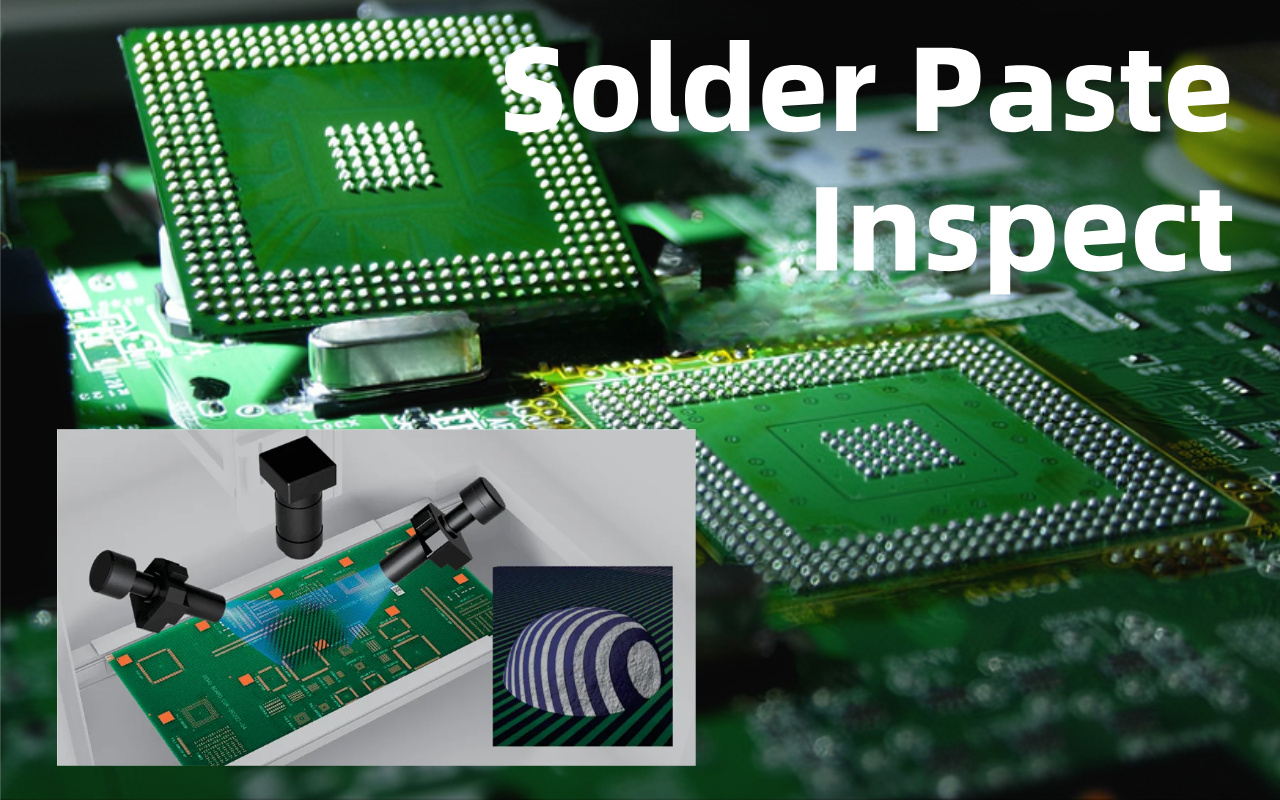

ככל שתכנונים משלבים צללים עדינים יותר של רכיבים וצפיפות גבוהה יותר, הסיכון לפגמים הקשורים לדבק עולה באופן משמעותי. נתוני התעשייה מראים ש-60-80% מהפגמים ב-SMT קשורים לבעיות הדפסה בהדבקה. בעיצובים מורכבים, דילוג על SPI מוביל לעיתים קרובות לשיעורי פגמים גבוהים יותר ולעבודה חוזרת מוגברת. כתוצאה מכך, SPI חיוני להבטחת איכות ולמזעור טעויות יקרות, אפילו בריצות בנפח נמוך יותר. למדריך מקיף על מכונות SPI ותפקידן בקווי SMT, עיין במדריך השלם שלנו למכונות SPI בקו SMT.
באופן כללי, SPI חיוני להבטחת חיבורי הלחמה באיכות גבוהה בייצור SMT מודרני. עם זאת, ישנם מספר תרחישים שבהם ניתן לדלג עליו בבטחה, כגון אב-טיפוס בנפח נמוך במיוחד, לוחות דומיננטיים דרך חורים, תהליכים ללא זרימה חוזרת או עיצובים פשוטים ביותר עם גובה רב. בעוד שדילוג על SPI יכול להפחית עלויות ולהאיץ את הייצור במקרים אלה, הוא גם טומן בחובו סיכונים, כולל פוטנציאל לפגמים נסתרים וחששות מהימנות ארוכת טווח. ברוב סביבות הייצור המודרניות של SMT, במיוחד אלו הכוללות עיצובים מורכבים, SPI הוא כלי רב ערך המסייע לשפר את התפוקות ולהפחית את העיבוד מחדש.
כן, אבל לעתים רחוקות. SPI חיוני לזיהוי בעיות נפח, גובה ויישור של הדבק, המהווים 60-80% מהפגמים ב-SMT. עם זאת, לוחות דרך חורים טהורים, אבות טיפוס מולחמים ביד, ועיצובים פשוטים בגובה רב יכולים להיות מיוצרים לעתים קרובות ללא SPI.
בעוד שנפח הייצור הוא פקטור, המורכבות של הלוח חשובה יותר. יצירת אב טיפוס בנפח נמוך לרוב מדלגת על SPI, אך ייצור בנפח בינוני (50-500 לוחות) וייצור בנפח גבוה (>500 לוחות) בדרך כלל נהנים מ-SPI, במיוחד עם רכיבים בעלי גובה דק.
מורכבות גבוהה יותר מגדילה את הסבירות לפגמים הקשורים לנפח ההדבקה וליישור. לוחות דק וצפיפות גבוהה דורשים יישום הדבק מדויק, מה שהופך את SPI לחיוני. לעיצובים פשוטים וגדולים יש סובלנות רחבה יותר ולעתים קרובות הם יכולים להצליח ללא SPI.
בדיקה ידנית יכולה לתפוס פגמים חמורים כמו משחה חסרה או גשרים חמורים, אך אינה יכולה למדוד במדויק שינויים קטנים בנפח ההדבקה שעלולים להוביל לכשלים סמויים. עבור ריצות בנפח נמוך, בדיקה ידנית בשילוב עם בדיקות פונקציונליות יכולה לרוב להספיק ליישומים לא קריטיים.
כן, החלופות כוללות הוצאת מזרק עם בדיקות ויזואליות, זרימה חוזרת של סיכה בדבק, דבקים מוליכים וגובה החלק הראשון.
