בעולם ייצור SMT המהיר של ימינו, מכונת בדיקת הדבקת הלחמה אמינה יכולה לעשות את כל ההבדל בין PCB באיכות גבוהה לבין עיבוד חוזר יקר. בין אם אתה מפעיל קו אב טיפוס קטן או מתקן ייצור בנפח גבוה, הבנת טכנולוגיית SPI עוזרת לך לתפוס פגמים בדבק הלחמה מוקדם, להגביר את התפוקה שלך ולחסוך כסף. מדריך זה מנחה אותך בכל דבר, החל מהיסודות ועד לשילוב מתקדם, כך שתוכל להחליט אם SPI מתאים להגדרה שלך.
בדיקת משחת הלחמה, או SPI, היא שלב מפתח בטכנולוגיית הרכבה על פני השטח (SMT) שבה מכונה בודקת את משחת ההלחמה המודפסת על גבי PCB לפני הנחת רכיבים. חשבו על משחת הלחמה כעל הדבק שמחזיק חלקים זעירים כמו נגדים ושבבים במקומם במהלך ההלחמה. אם הדבק הוא יותר מדי, מעט מדי, או במקום הלא נכון, זה יכול לגרום לבעיות גדולות מאוחר יותר, כמו קצר חשמלי או חיבורים חלשים.
מכונת SPI משתמשת במצלמות ובאורות כדי לסרוק את הלוח ולמדוד את הדבק. הוא מחפש בעיות שהעין האנושית עלולה לפספס, במיוחד על לוחות קטנים עם רפידות זעירות. ללא SPI, פגמים רבים חומקים עד לבדיקה הסופית, בזבוז זמן וחומרים. על פי דיווחים בתעשייה, עד 70% מהפגמים ב-SMT מתחילים בהדפסה גרועה של משחת הלחמה. לכן SPI הוא כמו מערכת התרעה מוקדמת לפס הייצור שלך.
בקו SMT טיפוסי, SPI מגיע מיד אחרי מדפסת משחת הלחמה ולפני מכונת האיסוף והמקום. הנה איך זה משתלב:
ראשית, המדפסת מורחת משחת הלחמה על ה-PCB באמצעות סטנסיל. לאחר מכן, מכונת SPI בודקת אותו מיד. אם הכל נראה טוב, הלוח עובר למיקום שבו מוסיפים רכיבים. אם לא, המכשיר מסמן אותו לניקוי או הדפסה מחדש.
מיקום זה הוא קריטי מכיוון שתיקון בעיות הדבקה מוקדם הוא הרבה יותר קל מאשר לאחר הלחמה מחדש. בקווים מהירים, SPI פועל בשורה בלי להאט הרבה. עבור הגדרות קטנות יותר, SPI לא מקוון מאפשר לך לבדוק לוחות בקבוצות. כך או כך, זה מונע מלוחות רעים להגיע רחוק יותר, וחוסך ממך גרוטאות יקרות.
דילוג על SPI עשוי להיראות כמו דרך לצמצם עלויות, אבל לעתים קרובות זה פוגע. נתוני התעשייה מראים שללא SPI, פגמים במפרקי הלחמה יכולים להוות 60-80% מסך כשלי SMT. כל לוח פגום עשוי לעלות 10-50 דולר בעיבוד מחדש, לא סופר את זמן הייצור האבוד.
לדוגמה, בייצור PCB לרכב או רפואי, מפרק הלחמה פגום אחד עלול להוביל להחזרת מוצרים בעלות של אלפים. מחקר של IPC, איגוד תעשיית האלקטרוניקה, מצא שלקווים עם SPI יש שיעורי פגמים נמוכים ב-50% מאלה שאין להם. יותר משנה, זה מסתכם בחיסכון גדול. אם הקו שלך מייצר 10,000 לוחות בחודש, אפילו שיפור של 1% בתשואה יכול לחסוך $10,000 או יותר.

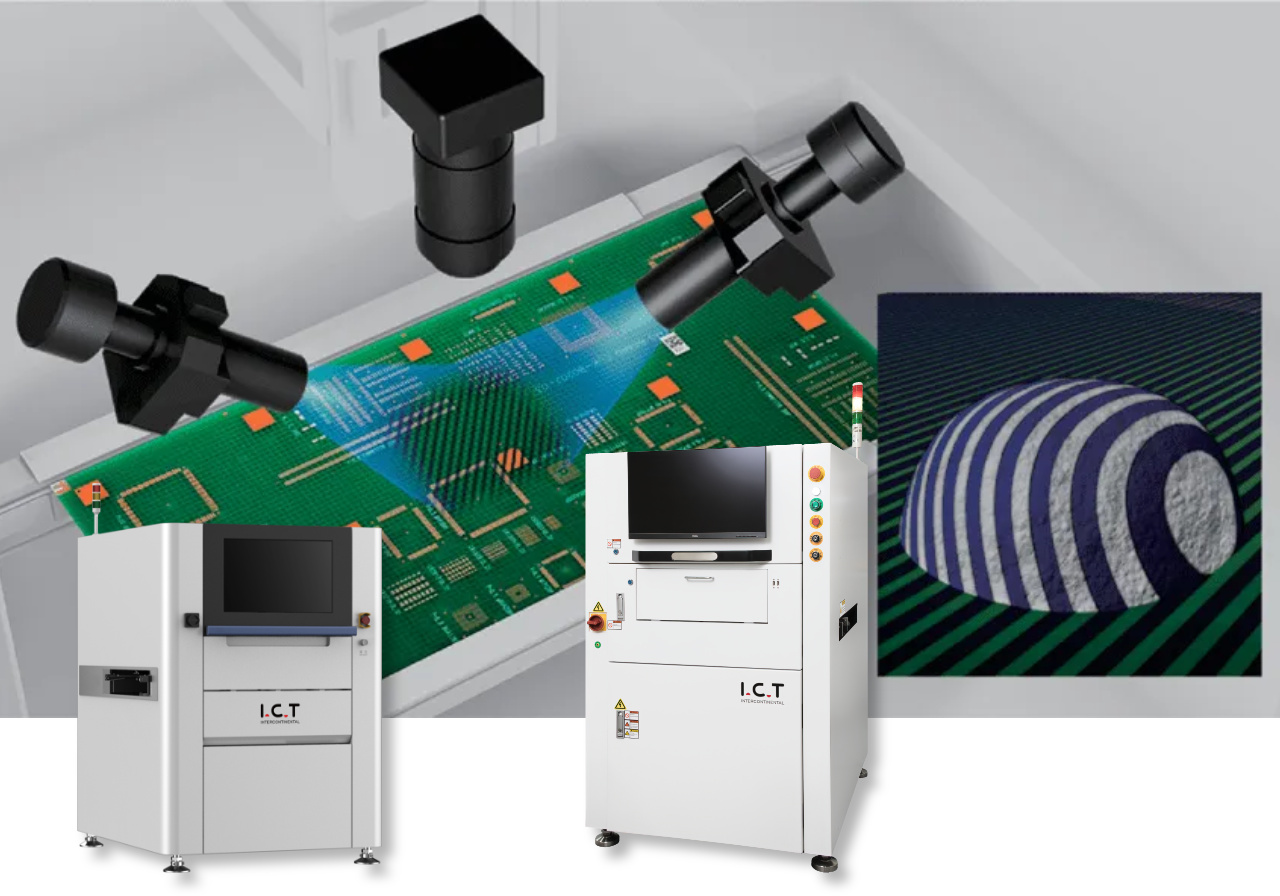

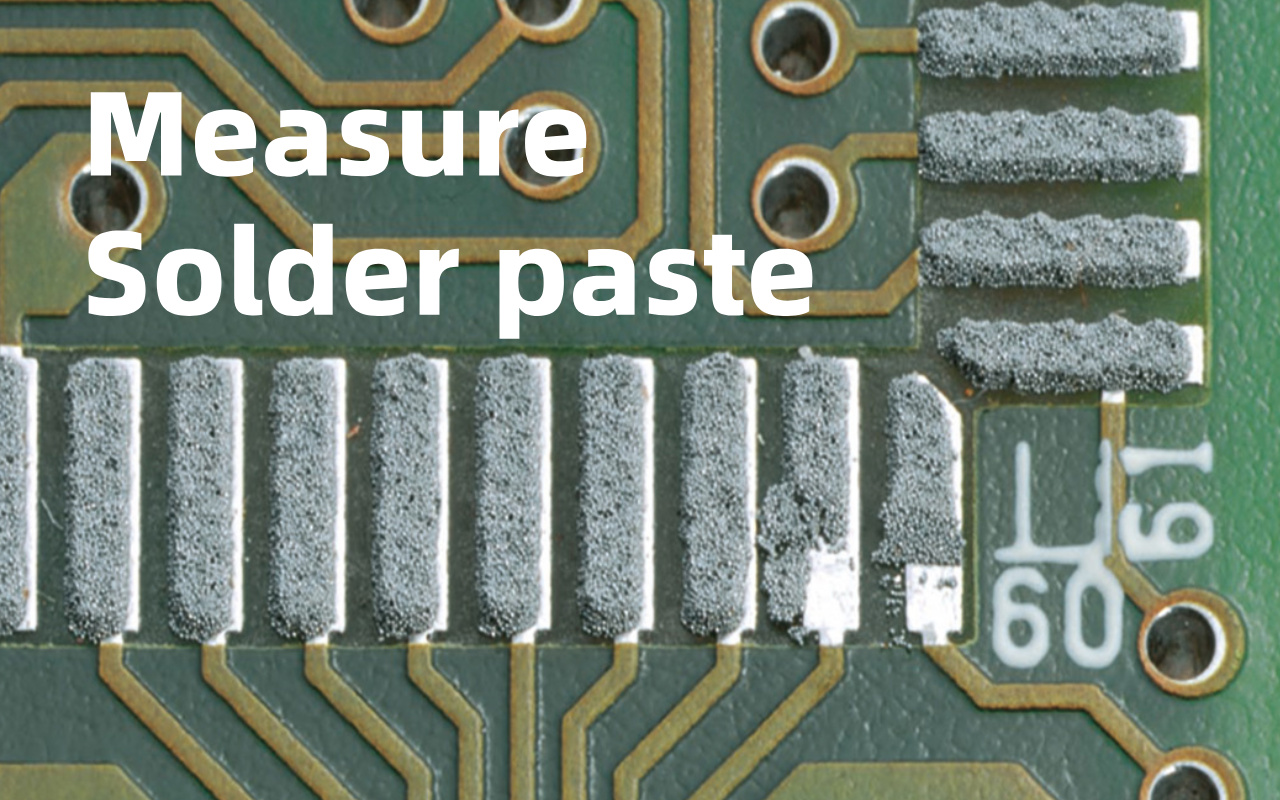

בליבה, מכונת SPI פועלת כמו סורק סופר מדויק. הוא משתמש באור ובמצלמות כדי ליצור מפה תלת מימדית של משחת ההלחמה על ה-PCB שלך. העיקרון העיקרי נקרא פרופיל-phase shift-profilometry, כאשר המכונה מקרינה דפוסי אור על הלוח ומודד כיצד הם מתעוותים על פני משקעי הדבק.
האור הזה חוזר למצלמה, והתוכנה מחשבת את הגובה, הרוחב והצורה של כל נקודת הדבקה. זה דומה לאופן שבו מזהה הפנים של הטלפון שלך ממפה את התכונות שלך, אבל עבור כתמי הלחמה זעירים. המכונה משווה את הנתונים הללו למפרט העיצוב שלך ומסמנת כל דבר מחוץ לסובלנות.
SPI לא רק מצלם תמונות; הוא מודד דברים ספציפיים כדי להבטיח הלחמה טובה:
- גובה: כמה גובה המשחה. נמוך מדי פירושו מפרקים חלשים; גבוה מדי יכול לגרום לגישור.
- אזור: פיזור הדבק על הכרית. זה צריך לכסות 80-100% מבלי לזלוג.
- נפח: הכמות הכוללת של הדבק. זה חיוני למפרקים עקביים - יש לשאוף לשונות של ±10%.
- היסט: אם הדבק מוזז ממרכז הכרית. אפילו הנחה של 50 מיקרון יכול להוביל למצבות.
מכונות מסוימות גם בודקות פגמי צורה כמו פסגות או עמקים בדבק. מדידות אלו מתרחשות במיקרונים, עדינות יותר משערת אדם, מה שמבטיח דיוק עבור רכיבים זעירים מודרניים.
כאשר אתה מנהל לוח דרך SPI, זה מה שקורה:
1. המסוע מזיז את ה-PCB למקומו.
2. המכונה סורקת את הלוח ומקרינה תבניות אור.
3. מצלמות לוכדות תמונות ממספר זוויות.
4. תוכנה בונה מודל תלת מימד ומנתחת כל פד.
5. התוצאות מוצגות על המסך: ירוק לטוב, אדום לרע, עם פרטים על מה לא בסדר.
6. אם זה טוב, הלוח ממשיך הלאה; אם לא, זה עשוי לנקות אוטומטית או להתריע.
על המסך תראה תצוגות תלת מימד צבעוניות של הדבק, כמו מפת טופו. קל לזהות בעיות ולהתאים את הגדרות המדפסת שלך מיד.

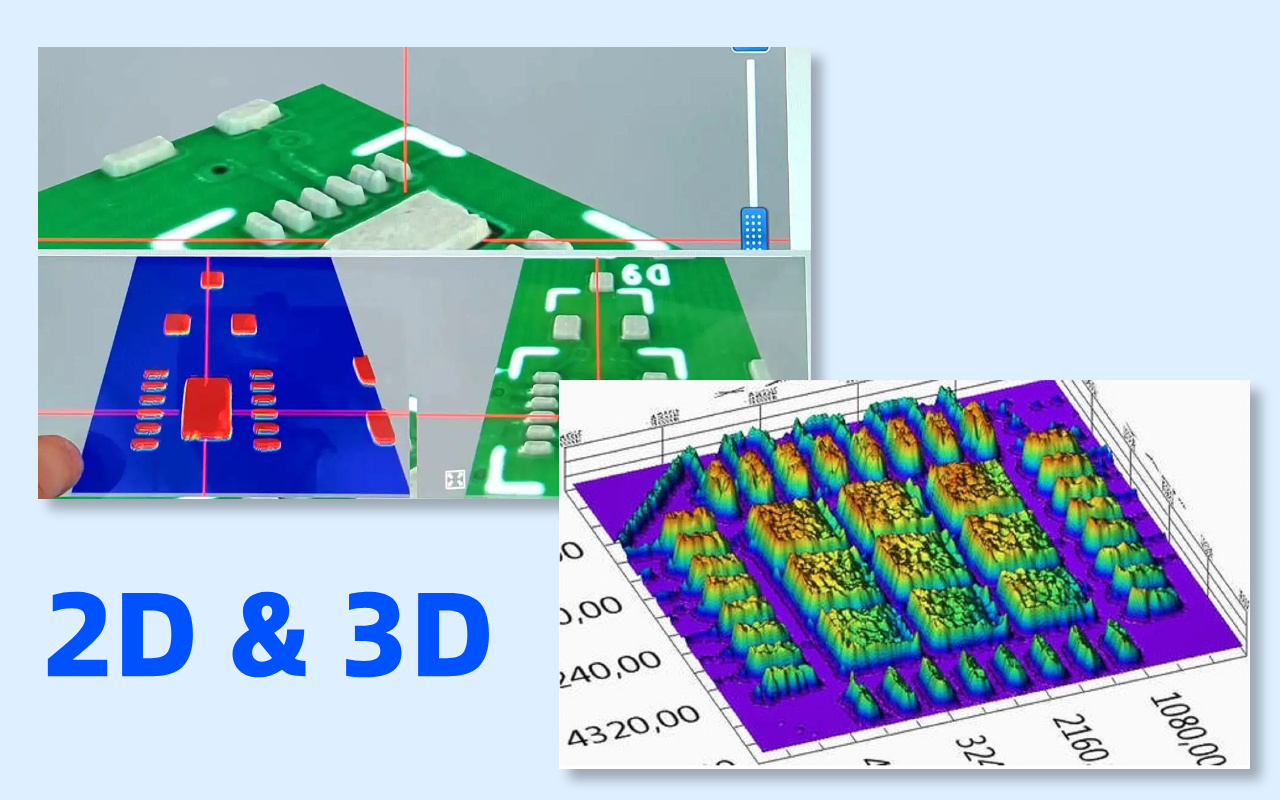

2D SPI משתמש במצלמות בסיסיות כדי להסתכל על התצוגה העליונה של משחת הלחמה. הוא מודד שטח ומיקום אך אינו יכול לדעת גובה או נפח במדויק. זה כמו לשפוט את מידת העשייה של העוגה לפי מראה בלבד - אתה עלול לפספס אם היא לא מבושלת בפנים.
המגבלות כוללות פגמי גובה חסרים, אזעקות שווא מצללים ומהירויות איטיות יותר בלוחות מורכבים. עבור PCBs פשוטים עם רפידות גדולות, 2D עשוי לעבוד, אבל עבור אלקטרוניקה מודרנית, זה לעתים קרובות לא מספיק. המחירים מתחילים בסביבות $30,000, אבל אתה מקבל את מה שאתה משלם עבורו בדיוק.
3D SPI מוסיף מדידת עומק באמצעות לייזרים או אור מובנה, נותן תמונה מלאה של נפח וצורת ההדבקה. הוא תופס יותר פגמים, כמו נפח לא מספיק שנראה בסדר מלמעלה.
יתרונות: דיוק גבוה יותר (עד 0.67 מיקרון), פחות קריאות שווא, ונתונים טובים יותר עבור עיבודי תהליכים. זה חיוני לחלקים בעלי גובה דק כמו שבבי 01005. אמנם יקר יותר ($80,000+), זה משתלם בתשואות גבוהות יותר. רוב המפעלים המובילים משתמשים כעת בתלת מימד.
הנה השוואה מהירה:
| תכונה | 2D SPI | 3D SPI |
|---|---|---|
| דִיוּק | טוב לאזור (10-20um) | מצוין עבור נפח/גובה (1-5um) |
| מְהִירוּת | מהיר (0.5-1 שניות/FOV) | מהיר יותר במכונות מודרניות (0.35s/FOV) |
| שיעור שיחה כוזב | גבוה יותר (5-10%) | נמוך יותר (1-3%) |
| הכי טוב עבור | לוחות פשוטים | מורכב, אמינות גבוהה |
בחר על סמך מורכבות ה-PCB והתקציב שלך.
דוחות בתעשייה מראים שבעיות בהדבקת הלחמה גורמות לעד 30% מכל הפגמים בהרכבת PCB. ללא SPI, בעיות אלו לרוב אינן מורגשות עד לשלבים מאוחרים יותר, מה שמוביל לכשלים נוספים. אבל כאשר אתה מוסיף SPI, זה יכול לחתוך פגמים לפני זרימה חוזרת בשיעור של עד 70%, על פי מחקרי SMTA.
משמעות הדבר היא פחות מפרקי הלחמה גרועים בסך הכל, כאשר מפעלים מסוימים רואים ירידה של 60-80% בבעיות הלחמה. לדוגמה, דו'ח מ-Global SMT אומר שכמעט 30% מהפגמים ב-PCBA מגיעים ממשחת הלחמה גרועה, ו-SPI עוצר אותם מוקדם. בקווים בנפח גבוה, הפחתה זו יכולה להגביר את התשואה הכוללת שלך מ-90% ל-98% ומעלה.
תחשוב על זה: אם הקו שלך מייצר 10,000 לוחות בחודש, חיתוך פגמים ב-60% יכול להציל מאות לוחות מגרוטאות. בנוסף, SPI נותן לך נתונים כדי לתקן בעיות הדפסה במהירות, ולמנוע טעויות חוזרות. לאורך זמן, זה מוביל לייצור עקבי יותר ולקוחות מרוצים יותר. זכור, המספרים הללו מגיעים מנתונים אמיתיים של התעשייה, כך ש-SPI הוא לא רק מוצר נחמד - אלא השקעה חכמה לאיכות טובה יותר.
במפעל אחד לייצור חלקי טלפון, לפני SPI, היה להם שיעור עיבוד חוזר של 5% בגלל בעיות הלחמה. לאחר הוספת SPI, הליקויים ירדו מתחת ל-1%, וחיסכו 200,000 $ תוך שישה חודשים בלבד.
זה קרה בגלל ש-SPI תפס בעיות בנפח הדבק מוקדם, לפני שהפכו למפרקים שקשה לתקן. דוגמה נוספת מיצרן PCB: תפוקת המעבר הראשון שלהם תקועה ב-80%, עם שגיאות הדפסה רבות.
ברגע שהם יישמו SPI, התשואה קפצה ל-95%, והם הפחיתו את הגרוטאות ב-50%. הם השתמשו בנתוני המכשיר כדי לכוונן את הגדרות המדפסת שלהם, כמו התאמת לחץ ומהירות. במחקר של Circuit Insight, חברה ראתה ירידה של 70% בפגמים לאחר SPI, מעבר מגשרים תכופים לכמעט אף אחד.
עבור יצרנית מכשור רפואי, SPI סייעה לעמוד בכללי איכות מחמירים, וצמצמה כשלים מ-2% ל-0.5%. מקרים אלה מראים כיצד SPI משתלם במהירות, לרוב תוך פחות משנה. אם המפעל שלך מתמודד עם בעיות דומות, ניסיון פשוט יכול להראות שיפורים גדולים מיד.
מעבר למעט פחות פגמים, SPI מצמצמת את העיבוד מחדש, שיכול לעלות בין 5 ל-20 דולר ללוח בזמן ובחומרים. על ידי תפיסת בעיות מוקדם, אתה נמנע מלשלוף לוחות מהקו מאוחר יותר, וחוסך שעות של עבודה.
זה מוביל לתשואה גבוהה יותר של מעבר ראשון, כלומר יותר לוחות עוברים בניסיון הראשון ללא תיקונים. לדוגמה, מפעלים מדווחים על עלייה של תשואות מ-90% ל-98%, מה שאומר פחות בזבוז ותפוקה מהירה יותר. SPI גם נותן לך נתונים אמיתיים, כמו מגמות של הדבקת נפח, כך שתוכל למנוע בעיות לפני שהן מתחילות.
יותר מחודש, זה יכול לחסוך אלפים בעלויות גרוטאות בלבד. בנוסף, איכות טובה יותר פירושה פחות החזרות מלקוחות, בניית המוניטין שלך. הטבות נסתרות כוללות פחות זמן השבתה, מכיוון שהצוות שלך משקיע פחות זמן בפתרון בעיות.
בטווח הארוך, SPI עוזר לכל הקו שלך לפעול בצורה חלקה ויעילה יותר. זה כמו שיש לך מערכת עיניים נוספת שמחזירה את עצמה באמצעות חיסכון.
SPI בוחן את משחת הלחמה לפני הנחת חלקים, כך שהיא מזהה בעיות כמו מעט מדי משחה שעלולה לגרום למפרקים פתוחים מאוחר יותר. מכונת בדיקת AOI לא יכולה לראות מתחת לרכיבים, ולכן היא מחמיצה את בעיות ההדבקה הנסתרות הללו.
לדוגמה, אם נפח ההדבקה כבוי ב-20%, SPI מסמן אותו מיד, אבל AOI רואה את ההלחמה הרעה רק לאחר החימום. SPI גם בודק גובה וצורה, מונע גשרים או נקודות תורפה ש-AOI עלול להתעלם מהם.
בלוחות עם גובה דק, SPI תופס היסטים קטנים כמו 50 מיקרון, ש-AOI לא יכול לזהות מראש זרימה חוזרת. התפיסה המוקדמת הזו חוסכת ממך תיקונים יקרים בהמשך הדרך. מחקרים מראים ש-SPI מטפל ב-60-70% מפגמי ההדפסה ש-AOI אף פעם לא רואה.
ללא SPI, בעיות רבות עוברות לבדיקה הסופית. לכן, אם הדבק הוא נקודת התורפה שלך, SPI הוא המפתח לעצור אותם תחילה. בסך הכל, SPI מתמקדת במניעה, בעוד AOI עוסק יותר בבדיקת התוצאה הסופית.
AOI בודק לאחר מיקום והלחמה של חלקים, כך שהוא מוצא רכיבים חסרים ש-SPI לא יכול לראות מכיוון שהוא מסתכל רק על הדבק. לדוגמה, אם שבב הפוך או קוטביות שגויה, AOI תופס אותו בקלות. SPI מתגעגע לבעיות שלאחר ההדפסה כמו חלקים שהוזזו במהלך המיקום.
AOI גם מזהה שריטות משטח או שגיאות מימד על הלוח המוגמר. בהלחמה, AOI מזהה גשרים או הלחמה לא מספקת לאחר זרימה חוזרת, ש-SPI לא יכול לחזות באופן מלא. דברים כמו מצבה, שבה חלקים עומדים, הם הכוח של AOI.
הנתונים מראים כי AOI מכסה 50% מהפגמים בהרכבה שקורים לאחר ההדבקה. ללא AOI, אתה עלול לשלוח לוחות עם פגמים גלויים. אז, AOI מצוין לבדיקות סופיות, בעוד SPI מיועד לתיקוני הדבקה מוקדמים. יחד, הם מכסים את כל התהליך.
עבור קווים בעלי נפח גבוה המייצרים יותר מ-10,000 לוחות ביום, השתמש גם ב-SPI וגם ב-AOI בשורה לבדיקות בזמן אמת. זה שומר על פגמים נמוכים ועומד ביעדי PPM קפדניים. התחל עם SPI לאחר ההדפסה לתיקון הדבק, ולאחר מכן AOI לאחר זרימה מחדש להרכבה סופית.
בהגדרות בנפח בינוני, כמו 1,000-5,000 לוחות, נסה SPI לא מקוון עם AOI מוטבע כדי לחסוך בעלויות. בדרך זו, אתה בודק אצווה מדביק אך תופס בעיות מיקום תוך כדי תנועה. עבור קווים בעלי נפח נמוך או אב טיפוס מתחת ל-500 לוחות, התחל עם SPI בלבד אם הדבק הוא הבעיה העיקרית, הוסף AOI מאוחר יותר במידת הצורך.
טיפ תקציבי: אם הכסף דחוק, תעדוף את SPI מכיוון שהוא עוצר 60% מהליקויים מוקדם. שלב אותם עם תוכנה חכמה לשיתוף נתונים, אופטימיזציה של כל הקו. מחקרים מראים ששימוש בשני הגברת התשואה ב-15-20% על פני אחד בלבד. התאם על סמך מורכבות ה-PCB שלך - מורכב יותר אומר ששניהם חיוניים. שילוב זה מבטיח איכות מבלי להאט את הייצור.

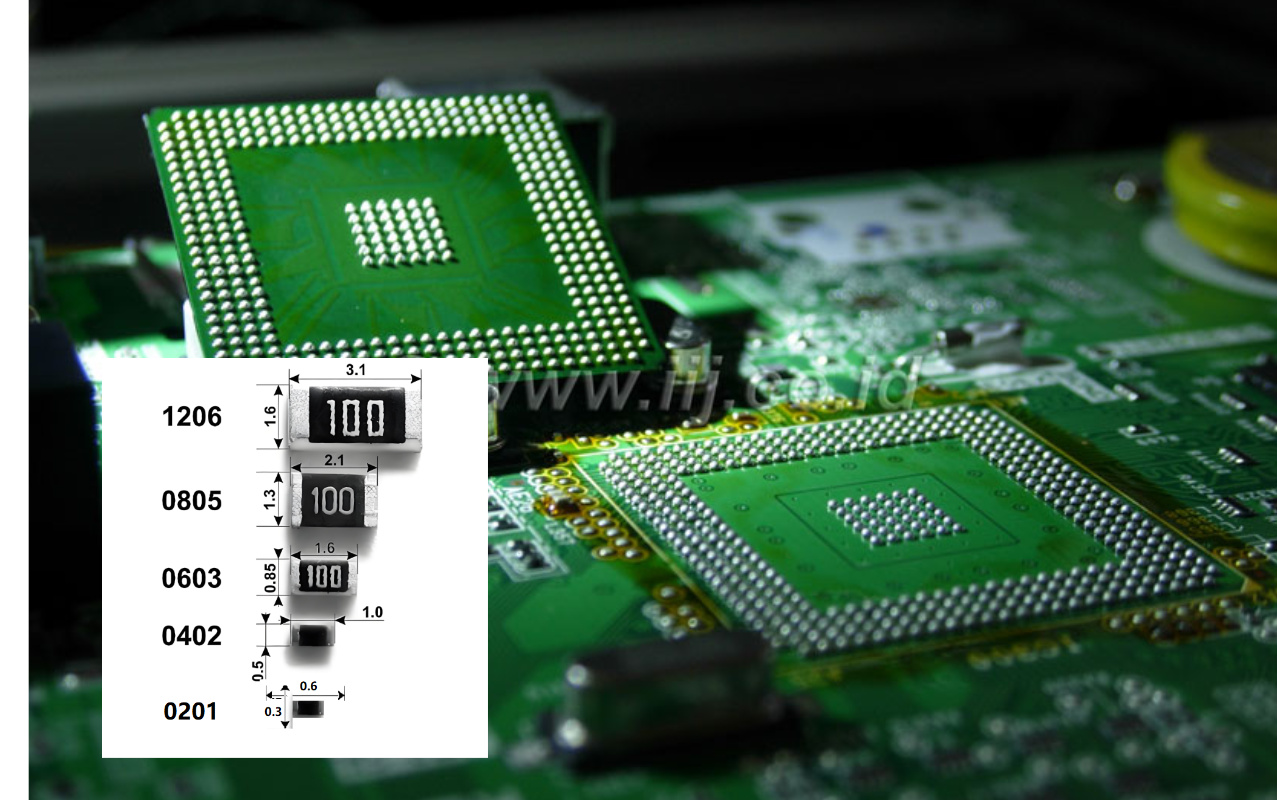

אם ה-PCB שלך משתמש בחלקים קטנים מאוד כמו נגדים 01005, קבלים של 0201 או שבבי BGA בגובה 0.3 מ'מ, אתה חייב להיות בעל SPI. הרפידות הקטנטנות הללו הן ברוחב של 0.15-0.25 מ'מ בלבד, כך שאפילו תזוזה של 30 מיקרון או שגיאת נפח של 10% יכולה לגרום למפרקים פתוחים או קצרים.
עיניים אנושיות ומצלמות פשוטות של מדפסת דו מימד אינן יכולות לתפוס טעויות קטנות כאלה בצורה מהימנה. דוגמה אמיתית של מפעל: חברה אחת המייצרת מודולי 5G משמשת לקבל 8% חיבורים פתוחים על חלקי 0201; לאחר הוספת 3D SPI, זה ירד ל-0.3%.
עם גובה דק, נפח משחת הלחמה צריך להישאר בטווח של ±10%, ורק 3D SPI יכול למדוד זאת במדויק בכל פעם. אם אתה עובר לחבילות קטנות יותר כדי לחסוך במקום או להוסיף עוד פונקציות, SPI הופך ללא סחיר.
בלעדיו, התשואה שלך תרד במהירות ועבודה מחדש תהפוך לבלתי אפשרית בחלקים זעירים כאלה. בקיצור, ככל שהרכיב קטן יותר, כך גדל הצורך ב-SPI.
מוצרים למכוניות, מכשור רפואי ומטוסים חייבים לעבוד בצורה מושלמת מכיוון שכשל יכול לפגוע באנשים או לעלות מיליונים. תקנים כמו IATF 16949 (רכב) ו-ISO 13485 (רפואי) דורשים עקיבות מלאה של תהליך ושיעורי פגמים נמוכים מאוד, לרוב מתחת ל-50 PPM.
SPI נותן לך נתוני נפח, גובה ומיקום מדויקים עבור כל כרית בודדת, כך שתוכל להוכיח למבקרים שההדפסה הייתה נכונה. ספק Tier-1 לרכב אחד הפחית את החזרות השדה מ-1,200 PPM ל-80 PPM רק על ידי הוספת SPI ומשוב בלולאה סגורה למדפסת.
בקוצבי לב רפואיים או אוויוניקה אווירית, אפילו מפרק הלחמה קרה אחד אינו מקובל. SPI גם יוצר תיעוד דיגיטלי של כל לוח, הדרוש למעקב אחר חלקים. אם הלקוח שלך מבקש CpK > 1.67 על נפח הדבקת הלחמה, רק SPI יכול לספק את הנתונים האלה. בשורה התחתונה: כאשר הבטיחות וההסמכה עומדות על הפרק, דילוג על SPI אינו אופציה.
כאשר המפעל שלך מייצר יותר מ-5,000-10,000 לוחות ביום והלקוח שלך רוצה פחות מ-500 PPM (או אפילו 100 PPM), בדיקות ידניות או בדיקת דו-ממד מובנית במדפסת פשוט לא יכולים לעמוד בקצב.
במהירות זו, הדפסה גרועה אחת יכולה ליצור מאות לוחות פגומים תוך דקות. SPI בודק כל לוח תוך 0.35-0.5 שניות ועוצר אוטומטית את הקו או מפנה לוחות גרועים.
סמארטפון ODM גדול דיווח כי הוספת SPI צמצמה את ההרחקות הקשורות להדפסה מ-1,800 PPM מתחת ל-200 PPM תוך הפעלת 120,000 לוחות ביום. המכונה גם מחזירה למדפסת נתונים בזמן אמת כדי לתקן אוטומטית את יישור השבלונות והלחץ.
בקווים בנפח גבוה, העלות של שעה אחת של עבודה מחדש יכולה בקלות לשלם עבור מכונת SPI שלמה. אם אתה רודף אחרי רמות PPM חד ספרתיות, SPI היא הדרך הריאלית היחידה להגיע לשם באופן עקבי.
אתה יודע שאתה צריך SPI כשאתה רואה את סימני האזהרה האלה: תפוקת מעבר ראשון תקועה מתחת ל-96-97% במשך חודשים, רוב הפגמים מקורם במשחת הלחמה לא מספקת או עודפת, גישור תכוף או חיבורים פתוחים בחלקים בעלי גוון עדין, מפעילי מדפסות מבלים שעות בבדיקות דו-ממדיות ידניות, עלות עבודה חוזרת גבוהה לאחר זרימה חוזרת, תלונות לקוחות בעבר על נפח משותף או מתחת ל-CK. 1.33, או שמהנדס התהליך שלך אומר 'כיוונו את המדפסת עד כמה שהיא יכולה להגיע'.
כאשר אלה קורים, הגעת לגבול הטבעי של תהליך המדפסת בלבד. הוספת SPI בדרך כלל מעניקה קפיצת תשואה מיידית של 3-8% ומאפשרת לדחוף את התהליך הרבה יותר רחוק. מפעלים רבים מבינים זאת רק לאחר תקרית איכותית גדולה. אל תחכה לזה - תראה את טבלת פארטו הפגומה שלך; אם ההדפסה תמיד נמצאת בשלושת הראשונים, הגיע הזמן ל-SPI.
אם הלוחות שלך מיועדים לצעצועים, תאורת LED, ספקי כוח או מכשירי חשמל ביתיים עם גובה רכיבים של 0.8 מ'מ, 1.27 מ'מ או יותר (כמו SOIC, נגדים 1206, מחברים גדולים), קל לראות פגמים בהדפסה בעין בלתי מזוינת או במיקרוסקופ זול.
רפידות גדולות אלו סולחות על שגיאות בנפח קטן, כך שאפילו 30% וריאציה של הדבקה בדרך כלל מלחמת בסדר. מפעלים רבים המייצרים לוחות דו צדדיים פשוטים עם חור דרך + מעט חלקי SMD פועלים בצורה מושלמת במשך שנים באמצעות מדפסת טובה בלבד עם יישור ראייה אוטומטי וניקוי שבלונות קבוע.
עיבוד חוזר הוא פשוט וזול על לוחות אלה. כל עוד שיעור הפגמים שלך נשאר מתחת ל-1–2% והלקוחות מרוצים, אתה יכול לדלג על SPI ייעודי ולחסוך את ההשקעה של $80,000–150,000$. רק שמרו על תחזוקה טובה של המדפסת והכשירו היטב את המפעילים - זה בדרך כלל מספיק למוצרים בעלות נמוכה ובעלי נפח גדול.
כאשר אתה מייצר פחות מ-500-1,000 לוחות בשבוע (נפוץ עבור אבות טיפוס, בקרות תעשייתיות קטנות או הזמנות מותאמות אישית), קשה להצדיק את העלות של מכונת SPI. SPI אחד עולה כמו 6-18 חודשי משכורת של מהנדס.
בחנויות בנפחים נמוכים, מהנדסים יכולים לבדוק ידנית כל לוח תחת מיקרוסקופ לאחר ההדפסה, לנקות כרטיסים גרועים ולהדפיס מחדש במידת הצורך. זה לוקח רק כמה דקות נוספות לכל לוח. מחלקות רבות של NPI (הקדמת מוצר חדש) פועלות בצורה זו בהצלחה במשך שנים.
הסיכון נמוך מכיוון שעלות הגרוטאות הכוללת קטנה גם אם כמה לוחות נכשלים. ברגע שהמוצר עובר לנפח בינוני או גבוה, אתה יכול להוסיף SPI מאוחר יותר. עבור אב טיפוס טהור או קווים בעלי נפח נמוך מאוד, בדיקה אנושית בתוספת מדפסת טובה היא עדיין הבחירה החסכונית ביותר בשנת 2025.
במקום לקנות SPI, אתה יכול להשיג תוצאות טובות באופן מפתיע עם השיטות הזולות יותר הבאות:
-השתמש במדפסת מודרנית עם APC חזק (תיקון מיקום אוטומטי) וראייה דו-ממדית מובנית - מדפסות DEK, GKG או ICT רבות יכולות לתקן אוטומטית את מיקום הסטנסיל עד לטווח של 10-15 מיקרומטר;
-נקה את החלק התחתון של השבלונה כל 5-10 לוחות כדי למנוע עודף עיסה; לבצע בדיקות דו-ממד ידניות רגילות עם מיקרוסקופ USB זול ($200–500$);
-הדפיס לוח בדיקה בתחילת כל משמרת ומדדו כמה רפידות עם מד גובה לייזר בעלות נמוכה;
-שמור יומני מדפסת מפורטים והתאם את לחץ/מהירות המגב על סמך תרשימי מגמה.
מפעלים המייצרים לוחות פשוטים מדווחים על שיעורי פגמים מתחת ל-1% תוך שימוש רק בשלבים אלה. העלות הנוספת הכוללת היא מתחת ל-$5,000 במקום $100,000+ עבור SPI. חלופות אלה פועלות בצורה מושלמת עד שתגיע למגבלות המתוארות בפרק 6 - אז הגיע הזמן לשדרג.

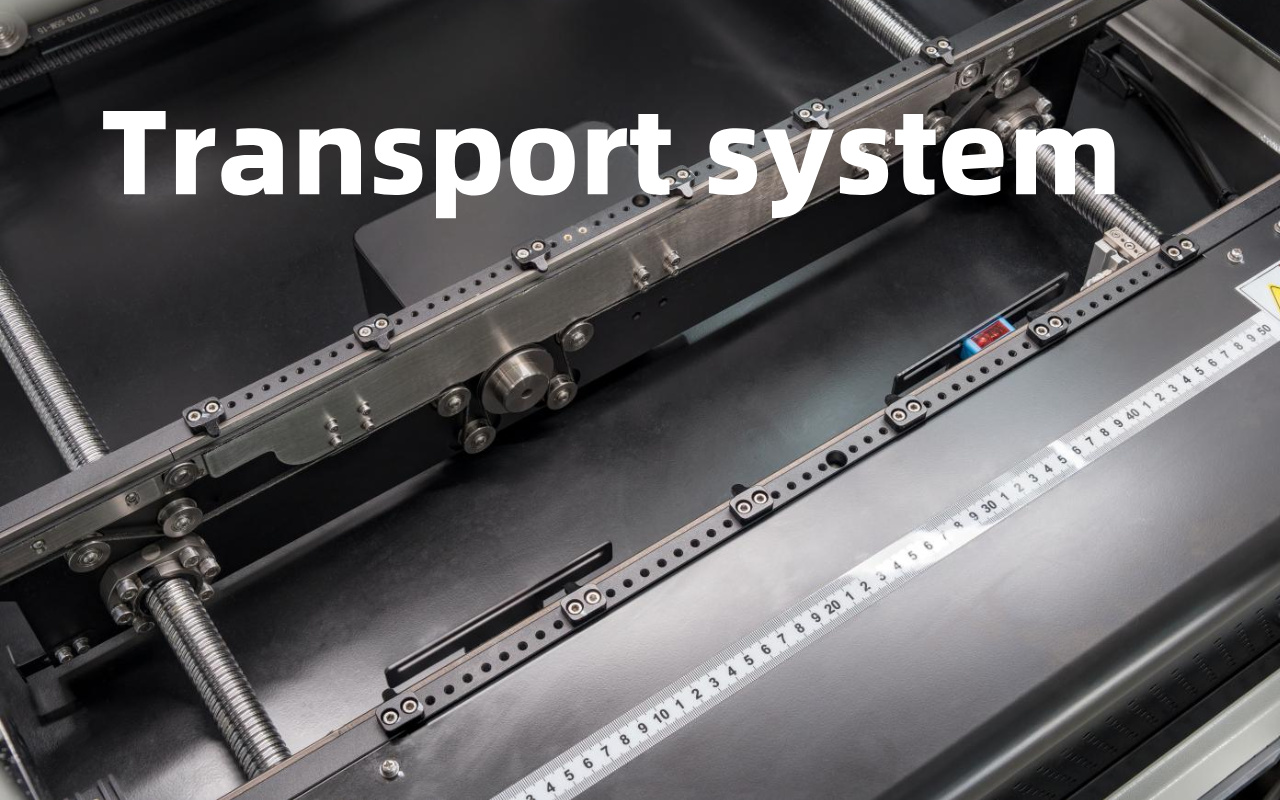

ICT מציעה כיום מספר דגמי 3D SPI מקוונים שיתאימו לצרכי ייצור שונים. הפופולריים ביותר הם סדרת ICT-S510 החד-מסלולית הסטנדרטית (לוחות 60 × 50 מ'מ עד 510 × 510 מ'מ), ICT-S1200 המשודרגת המטפלת בלוחות גדולים במיוחד עד 1200 × 550 מ'מ, והמדפסת הדו-מסלולית המהירה ICT-S510D המאפשרת להזין שני מדפסות במקביל.
כל הדגמים חולקים את אותה ליבה של טכנולוגיית מדידה תלת-ממדית אך שונים זה מזה בגודל הלוח, נתיבי המסוע והתפוקה. עבור רוב הלקוחות שמתחילים את ה-SPI הראשון שלהם, ה-S510 או S1200 הם הבחירה הטובה ביותר מכיוון שהם קלים להתקנה ומכסים 95% מגדלי ה-PCB הנפוצים.
אם אתה כבר מפעיל שתי מדפסות וברצונך לחסוך במקום רצפה, ה-S510D הדו-מסלולי יכול להגדיל את יכולת הבדיקה בכמעט 100% מבלי לקנות מכונה שנייה. כל דגם מגיע כסטנדרט עם התאמת רוחב מסוע אוטומטית, כך שהחלפת מוצרים נמשכת שניות בלבד.
ICT 3D SPI מבטל לחלוטין בעיות צל והשתקפות אקראית המטרידות מכונות ישנות יותר.

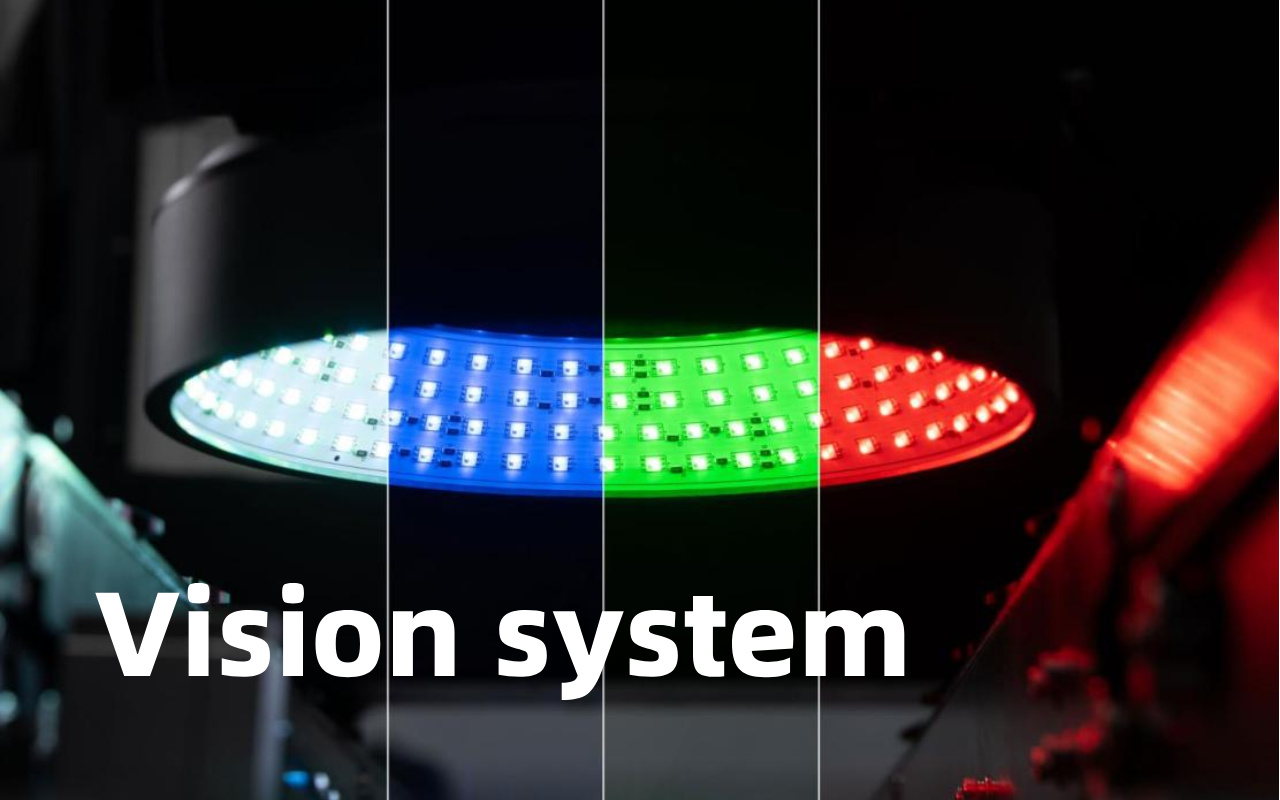

הוא עושה זאת על ידי הקרנת שולי מוארי ניתנים לתכנות בשחור-לבן ממספר כיוונים ושימוש בעדשה טלצנטרית מקצועית, כך שאפילו משחת הלחמה מבריקה או מצעי PCB כהים נותנים תמונות מושלמות בכל פעם.
המצלמה הסטנדרטית היא 5 מיליון פיקסלים עם דיוק מדידה אמיתי של 0.67 מיקרומטר; מצלמה אופציונלית של 12 מיליון פיקסלים זמינה לעבודה עדינה במיוחד מתחת ל-0.3 מ'מ.
זמן המחזור הוא רק 0.35-0.5 שניות לכל שדה ראייה, כלומר, המכונה עומדת בקלות בקצב של מדפסות מודרניות מהירות גבוהות הפועלות 8-12 שניות לכל לוח. הקרנה תלת-ממדית רב-כיוונית פירושה גם כמעט אפס קריאות שווא הנגרמות על ידי צללים של רכיבים או קירות של צמצם סטנסיל.
בשימוש יומיומי, מפעילים מדווחים על שיעורי אזעקת שווא מתחת ל-1%, מה שחוסך כמות עצומה של זמן סקירה בהשוואה ל-5-10% במכונות רגילות.

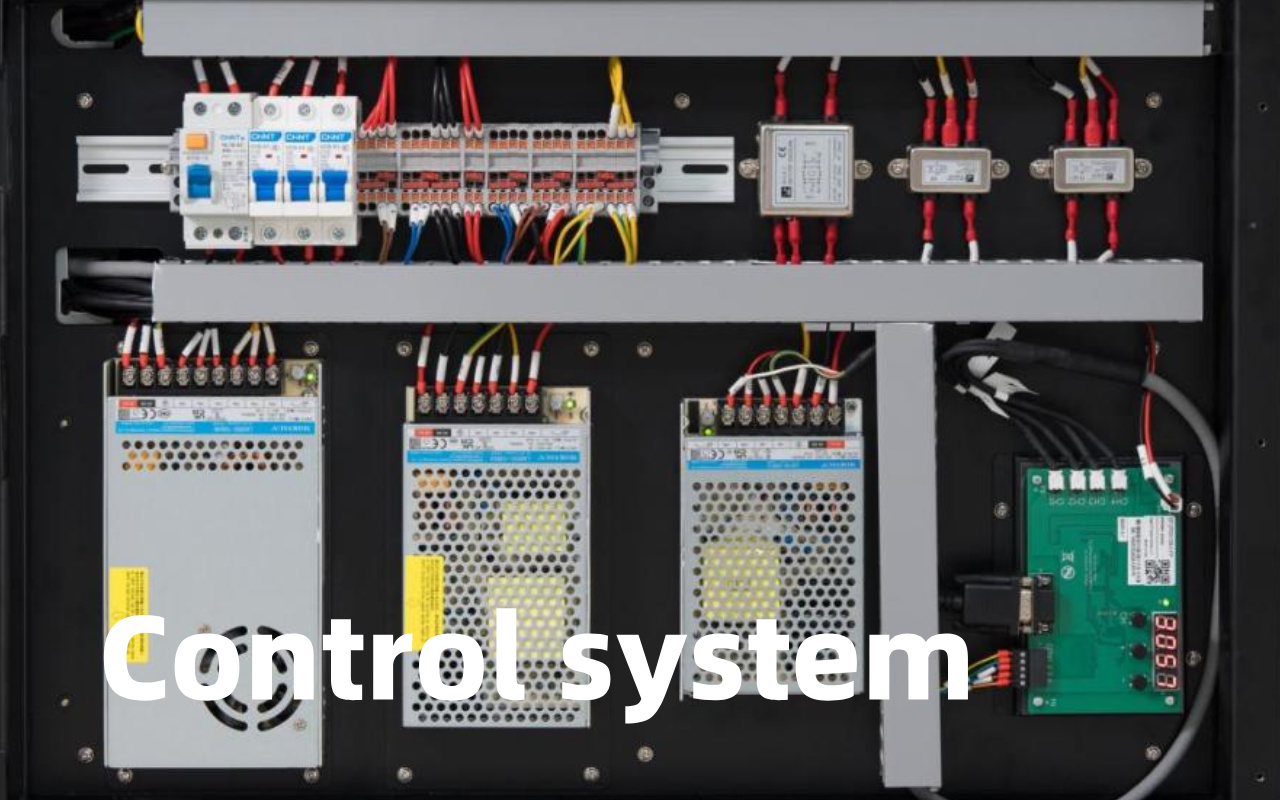

יש לך שתי דרכים פשוטות לתכנת לוח חדש.
ראשית, ייבא ישירות את קבצי Gerber או ODB++ - התוכנה יוצרת אוטומטית את תוכנית הבדיקה תוך 5-10 דקות.
שנית, אם אין לך נתוני גרבר, פשוט סרוק לוח מוזהב והמכונה לומדת את מיקומי הרפידות והסובלנות הנכונים בלחיצה אחת.
שתי השיטות תומכות בתכנות לא מקוון, כך שלעולם אינך עוצר את הקו בזמן שאתה מלמד מוצר חדש. ממשק המשתמש מחולק לרמת מפעיל (תצוגת מעבר/נכשל פשוט) ורמת מהנדס (ניתוח נתונים מלא וכוונון פרמטרים), כך שעובדים חדשים יכולים להפעיל אותו בבטחה מהיום הראשון בעוד שמהנדסים מנוסים עדיין מקבלים את כל הנתונים הסטטיסטיים המפורטים להם.
תרשימי SPC בזמן אמת, גרפי מגמה של נפח/גובה/שטח ומפות חום פגמים כולם מובנים ומתעדכנים באופן אוטומטי.

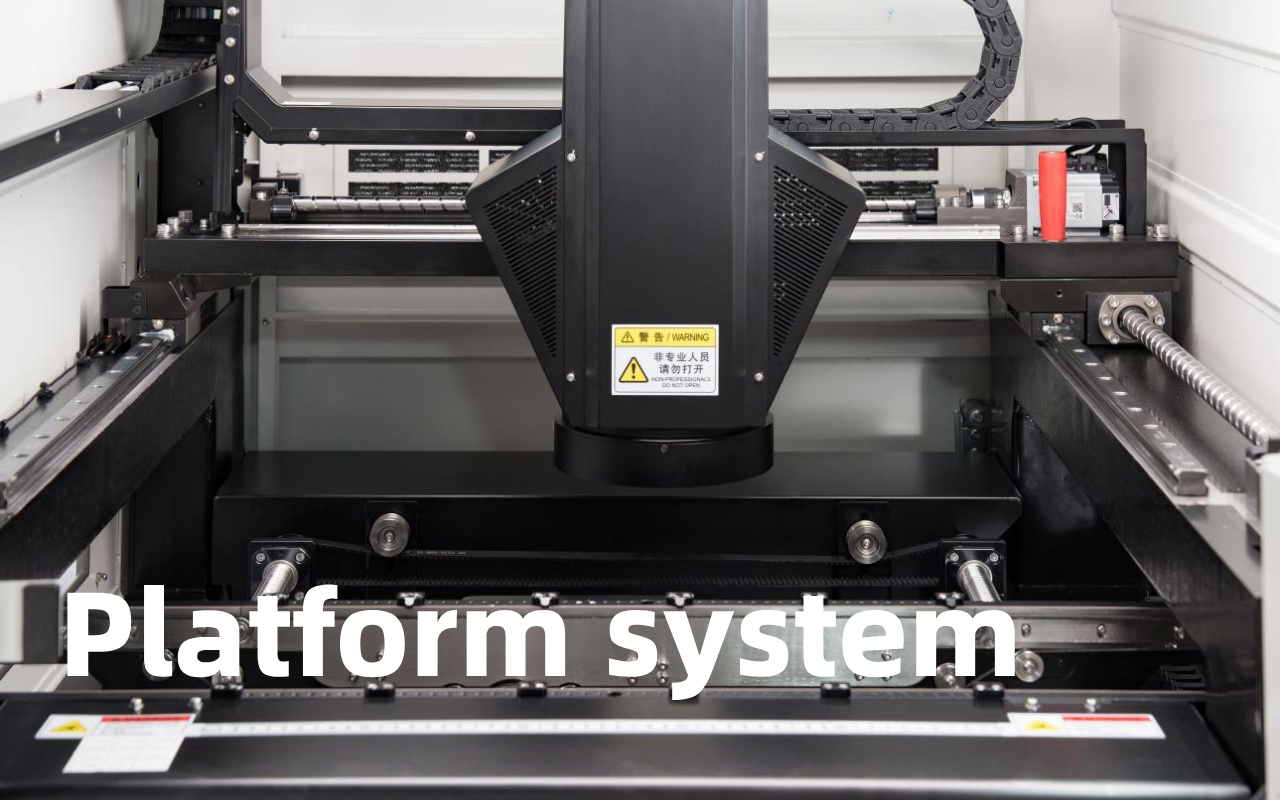

המכונה כולה משתמשת במבנה מתלה קשת-גשר עם צירי X/Y המונעים על ידי מנועי סרוו עצמאיים בעלי דיוק גבוה ומסילות ליניאריות, בדיוק אותו עיצוב המשמש במכונות בחירה-and-place ברמה גבוהה.
הבסיס הוא מסגרת יצוק כבדה מקשה אחת ששוקלת מעל 800 ק'ג, כך שהרעידות כמעט אפסי גם כשהקו פועל במלוא המהירות. מיקום השקופיות משתמש בבורג כדורי + מנוע סרוו כדי לשמור על המצלמה יציבה לחלוטין לפני ואחרי תנועה.
כל החלקים הנעים מוגנים על ידי שרשראות כבלים גמישות של מיכל סגור, כך שחלקיקי אבק ומשחת הלחמה לעולם לא נכנסים למערכת התנועה. בחירות מכניות אלו מעניקות ל-ICT SPI חזרות טובה יותר מ-1 מיקרומטר לאורך שנים של פעולה של 7×24.
לקוחות רבים מדווחים כי לאחר שלוש שנים הם עדיין עוברים כיול במפעל עם לוחית הזכוכית המקורית - אין צורך בחוזי שירות שנתיים יקרים.
כל ICT SPI מגיע כסטנדרט עם התאמת רוחב מסוע אוטומטית, ממשק קורא ברקוד, משוב בלולאה סגורה לרוב מותגי המדפסות (DEK, GKG, Panasonic, Yamaha, Fuji וכו'), חבילת SPC מלאה ומאגר לוח NG.
האפשרויות הפופולריות כוללות מצלמת 12 M-פיקסל עבור רכיבי 01005, מסוע דו-מסלולי עבור דגם S510D, אור מגדל, גיבוי מתח של UPS, ומודול תקשורת MES/CFX/Hermes.
המכונה פועלת על 220 וולט חד פאזי רגיל וצריכה רק 5-6 בר אוויר יבש נקי, כך שההתקנה מסתיימת בדרך כלל ביום אחד. מכיוון שהכל מודולרי, אפשר להתחיל היום עם דגם בסיסי ולשדרג מצלמה או תוכנה מאוחר יותר מבלי לקנות מכונה חדשה. גמישות זו הופכת את ה-ICT לפופולרי מאוד בקרב מפעלים שמתכננים לצמוח צעד אחר צעד.
1. מהירות: התאם את זמן טקט הקו שלך.
2. דיוק: 1um עבור גובה דק.
3. תוכנה: תכנות קל, ייבוא גרבר.
4. אינטגרציה: MES, משוב למדפסת.
5. גודל: התאים ל-PCB שלך.
6. מצלמה: 5M+ לפרטים.
7. שירות: תמיכה מקומית.
8. מחיר: איזון עם החזר ROI.
- מפרט PCB
- צרכי נפח
- תקציב
- תכונות נדרשות
- בקשת הדגמה
אם SPI חוסך 2% פגמים ב-100,000 לוחות בשנה במחיר של 20$ ללוח, זה חוסך 40,000$. מכונה של 100 אלף דולר מחזירה תוך 2.5 שנים, לרוב מהר יותר.
1. טשטוש מצלמה: נקה עדשה מדי יום.
2. חסימת מסוע: בדוק חיישנים מדי שבוע.
3. כשל באור: החלף נורות מדי שנה.
4. קריסת תוכנה: עדכן באופן קבוע.
5. סחף דיוק: כיול מדי חודש.
מדי יום: נקה את החוץ, בדוק יישורים.
מדי שבוע: בדיקת חגורות, שימון מסילות.
חודשי: כיול מלא, נתוני גיבוי.
שמור את המכונה בחדר נקי ומבוקר טמפרטורה. השתמש בכיסויים כשהם כבויים. הימנע מעומסי יתר.
לולאה סגורה שולחת נתוני SPI בחזרה כדי להתאים את המדפסת באופן אוטומטי, תוך תיקון בעיות בזמן אמת לאיכות עקבית.
CFX ל-Plug-and-Play, Hermes למעקב אחר לוח, SECS/GEM לשליטה רחבה. אלה הופכים את האינטגרציה לקלה.
מעקב אחר מגמות, חזה תחזוקה, מעקב אחר פגמים. מגביר את היעילות ב-20-30%.
