תנור זרימה מוטבע לעומת אצווה: יתרונות וחסרונות לייצור SMT עם תשואה גבוהה

בחירת תנור זרימה חוזרת נכונה היא לא רק החלטה טכנית - היא יכולה לעשות או לשבור את קו הייצור של ה-SMT שלך . יצרנים רבים נאבקים עם חיבורי הלחמה בלתי צפויים, תפוקת מעבר ראשון משתנה ועלויות עיבוד חוזרות נסתרות כאשר התנור שלהם אינו תואם את נפח הייצור או תמהיל המוצרים. תנורי זרימה מוטבעת מציעים עיבוד מהיר ורציף לפעולות בקנה מידה גדול, בעוד תנורי זרימה חוזרת אצווה מספקים חימום מדויק ואחיד וגמישות לריצות קטנות או אב טיפוס. על ידי הבנת היתרונות והחסרונות של תנורים מוטבעים לעומת זרימה חוזרת של אצווה, יצרני האלקטרוניקה יכולים לייעל את תפוקת ה-PCB, להפחית את עלויות התפעול ולהבטיח איכות הלחמה עקבית ונטולת עופרת - והפיכת ציוד קריטי ליתרון אסטרטגי.

אבל בחירת תנור זרימה מחודשת היא לא רק בחירה של מכונה - היא עוסקת בהתאמת הטכנולוגיה למציאות הייצור. עיצובי PCB שונים, גדלי אצווה ותערובות מוצרים מביאים לאתגרים ייחודיים, מחוסר יציבות של פרופיל תרמי ועד לעיבוד חוזר מוגזם. כדי לקבל החלטה מושכלת, היצרנים צריכים להבין לא רק את ההבדלים הבסיסיים בין תנורי זרימה מוטבעים ל-batch reflow, אלא גם כיצד הבדלים אלו משפיעים ישירות על התפוקה, התפוקה ועלויות התפעול ארוכות הטווח. הסעיף הבא מפרק את נקודות הכאב הנפוצות ביותר בהלחמה חוזרת ומראה מדוע בחירת התנור משחקת תפקיד קריטי בפתרונן.

1. מדוע חשוב לבחור בתנור הזרימה הנכון

1.1. נקודות כאב נפוצות בהלחמה חוזרת

הלחמת זרימה חוזרת היא השלב האחרון והקריטי בהרכבת SMT, כאשר משחת הלחמה נמסה ליצירת חיבורים קבועים בין רכיבים ל-PCB. יצרנים רבים מתמודדים עם פגמים יקרים - מצבות, גישור הלחמה, הרטבה לא מספקת או חללים מוגזמים - במיוחד עם סגסוגות נטולות עופרת הדורשות טמפרטורות שיא של 235-250 מעלות צלזיוס. בעיות אלו נובעות לעתים קרובות מיכולות תנור לא תואמות, מה שמוביל לעיכובים בייצור, שיעורי גרוטאות גבוהים יותר ואפילו החזרות לקוחות. בעוד ששגיאות מיקום כבר תורמות לבעיות הרכבה, בקרת זרימה חוזרת לקויה גורמת להן, מורידה את תפוקת המעבר הראשון ומנפחת את עלויות העבודה מחדש.

1.2. כיצד בחירת התנור משפיעה על תפוקת ייצור ויעילות

בחירה נכונה של תנור זרימה חוזרת - מוטבעת או אצווה - משפיעה ישירות על התפוקה, יציבות הפרופיל התרמי ויעילות הקו הכוללת. תנור שאינו תואם את צורכי הייצור יכול ליצור צווארי בקבוק, להגביר את צריכת האנרגיה ולדרוש התערבויות ידניות תכופות שמעלות את עלויות העבודה. מצד שני, התאמה של יכולות התנור עם נפחי הייצור ותמהיל המוצרים בפועל משפרת את העקביות, מפחיתה את העיבוד מחדש ומאיצה את זמן היציאה לשוק. ספקים מנוסים כמו ICT עוזרים ליצרנים להעריך את הקווים שלהם ולבחור תנורי זרימה חוזרת שממקסמים את תפוקת ה-PCB תוך שליטה בעלויות, והופכים ציוד קריטי ליתרון אסטרטגי.

2. תנורים מוטבעים לעומת זרימת אצווה: מה שאתה צריך לדעת

2.1. הגדרה ותכונות עיקריות של תנורי זרימה מוטבעים

תנורי זרימה מוטבעים , הידועים גם כתנורי מסוע, משתלבים ישירות בקו הייצור של SMT . PCB נעים ברציפות על מסוע דרך אזורי חימום מרובים מבוקרים באופן עצמאי ואחריהם קטעי קירור. רוב המערכות כוללות 8-12 אזורים, בקרת טמפרטורת PID מדויקת ואווירת חנקן אופציונלית.

למה זה חשוב לייצור שלך:

• מספק פרופילים תרמיים יציבים גם בתפוקה גבוהה.

• אינטגרציה חלקה עם מכונות בחירה ומקום, SPI ומערכות AOI.

• תומך במהירויות העולה על 30 אינץ" לדקה ומטפל בלוחות מורכבים בצפיפות גבוהה ביעילות.

תנורים מוטבעים הם אידיאליים לייצור מתמשך בנפח גבוה , שבו עקביות ויעילות הם קריטיים.

2.2. הגדרה ותכונות עיקריות של תנורי זרימה אצווה

תנורי זרימה חוזרת אצווה מעבדים מגש או תא אחד בכל פעם. מפעילים טוענים PCB לתוך תא אטום, מפעילים מחזור מתוכנת ופורקים לפני תחילת האצווה הבאה. בעוד שלתנורים אלה יש בדרך כלל פחות אזורים, כל המטען חווה חימום אחיד ללא תנועת מסוע.

למה זה חשוב לייצור שלך:

• אחידות טמפרטורה מעולה עבור ריצות קטנות ואבות טיפוס.

• שינויים קלים במתכון, מה שהופך אותו לאידיאלי לקווי ריבוי מוצרים או מו"פ.

• טביעת רגל קומפקטית, מתאימה למעבדות או מתקנים עם שטח מוגבל.

תנורי אצווה מתאימים לייצור בנפח נמוך ובתערובת גבוהה , או כאשר גמישות ושליטה תרמית מדויקת חשובים יותר מתפוקה.

2.3. תמונת מצב השוואה: מתי להשתמש באיזה

טייק אווי ללקוח:

• Inline : הגדל את היעילות עבור ייצור בנפח גבוה לטווח ארוך.

• אצווה : מטב את הגמישות, שמור על אחידות תרמית עבור ריצות קטנות או אבות טיפוס.

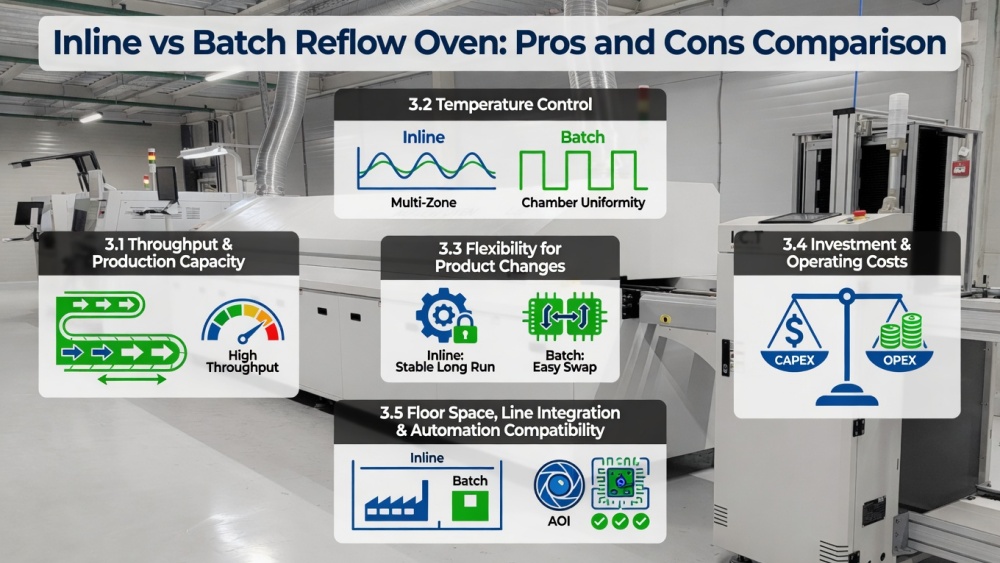

3. יתרונות וחסרונות עיקריים: השוואה מפורטת

3.1. תפוקה ויכולת ייצור (נפח גבוה לעומת נמוך)

תנורי זרימה מוטבעים זורחים בסביבות בעלות נפח גבוה, מעבדים לוחות ברציפות ושומרים על תפוקה עקבית. זה מפחית צווארי בקבוק ועוזר לעמוד בלוחות זמנים צפופים של אספקה ​​בייצור רכב, LED ואלקטרוניקה.

תנורי אצווה מתאימים לייצור בנפח נמוך או בתערובת גבוהה, כאשר לעצירה לטעינה ולפרוק יש השפעה מינימלית. התפוקה הנמוכה יותר שלהם הופכת ליתרון עבור החלפות תכופות, תוך הימנעות מעונשי זמן הגדרה אופייניים למערכות מוטבעות.

לקחת לקוח: בחר בשורה לייצור בנפח גבוה לטווח ארוך ; אצווה עבור ריצות גמישות, באצווה קטנה או אבות טיפוס.

3.2. בקרת טמפרטורה ויציבות פרופיל (דיוק חשוב)

מערכות מוטבעות מספקות פרופילים תרמיים שניתנים לחזרה על פני ריצות ארוכות עקב ריבוי אזורים והסעה מאולצת. עם זאת, שינוי סוגי לוח עשוי לדרוש כוונון זהיר כדי למנוע סחיפה תרמית.

תנורי אצווה משיגים לעתים קרובות אחידות מעולה לכל מחזור, שכן כל לוח חווה תנאים זהים ללא שינויים הנגרמות על ידי המסוע. שני הסוגים יכולים להתמודד עם הלחמה נטולת עופרת, אך תנורי אצווה מספקים שליטה הדוקה יותר עבור רכיבים רגישים או עיצובים תרמיים מורכבים.

לקוח לקחת: תנורי אצווה מצטיינים כאשר שליטה תרמית מדויקת היא קריטית; תנורים מוטבעים אמינים לריצות רצופות בנפח גדול.

3.3. גמישות לשינויים במוצר (אצווה לעומת מוטבע)

תנורי אצווה הם גמישים ביותר. מפעילים יכולים להפעיל עיצובי לוח שונים, להתאים פרופילים במהירות ולבדוק קבוצות קטנות מבלי לעצור את הקו.

תנורים מוטבעים דורשים החלפות ארוכות יותר וייתכן שיידרשו לוחות דמה כדי לייצב את הפרופיל התרמי, מה שהופך אותם לפחות אידיאליים עבור מתגי מוצר תכופים. ברגע שפועלת עבודה יציבה בנפח גבוה, מערכות מוטבעות מציעות עקביות מעולה.

לקוח לקחת: אצווה עבור תערובת גבוהה, אצווה קטנה או אב טיפוס ; מוטבע לייצור יציב וחוזר על עצמו.

3.4. עלויות השקעה ותפעול (CAPEX לעומת OPEX)

לתנורים מוטבעים יש עלויות מקדימות גבוהות יותר בשל גודל, מערכות מסוע ובקרות מתקדמות, אך לעיתים קרובות עלויות תפעול נמוכות יותר לכל לוח באמצעות תפוקה גבוהה יותר ועבודה מופחתת.

תנורים אצווה עולים פחות בהתחלה ודורשים פחות מקום, אך עלולים לגרור עלויות גבוהות יותר לכל לוח כאשר הם מותאמים בשל אנרגיה ועבודה. ניתוח עלות בעלות כוללת לאורך 3-5 שנים צריך לכלול שיפורים בתחזוקה, אנרגיה ותפוקה.

לקוח לקחת בחשבון: שקול בתוך שורה עבור החזר ROI לטווח ארוך בייצור בנפח גבוה ; אצווה עבור פעולות מודעת לעלות, בנפח נמוך.

3.5. שטח רצפה, שילוב קווי ותאימות לאוטומציה

תנורים מוטבעים זקוקים למרחב ליניארי יותר ומשתלבים בצורה חלקה עם קווי SMT אוטומטיים, כולל AOI ומערכות בדיקה.

תנורי אצווה תופסים פחות שטח רצפה ופועלים באופן עצמאי, תוך התאמת מעבדות או אזורי מו'פ בקלות. Inline מעדיף אוטומציה מלאה , אצווה מעדיף גמישות עצמאית.

לקוח לקחת: מוטבע עבור קווי ייצור משולבים, אוטומטיים ; אצווה להגדרות קומפקטיות וגמישות.

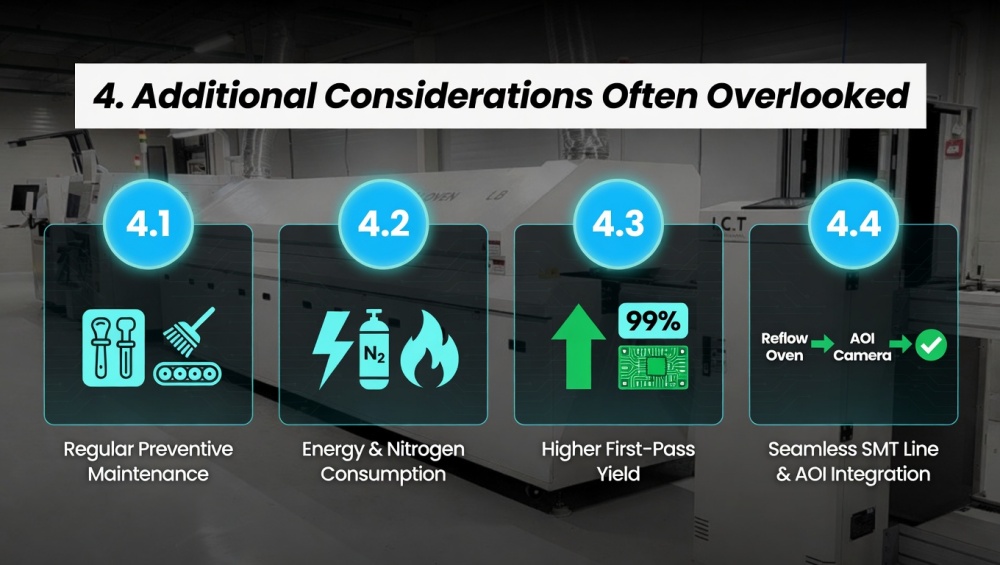

4. שיקולים נוספים שלעתים קרובות מתעלמים מהם

גם לאחר בחירת סוג התנור הנכון, מספר גורמים שלעתים קרובות מתעלמים מהם יכולים להשפיע באופן משמעותי על יעילות הייצור, עלויות התפעול ואיכות ה-PCB. התייחסות מוקדמת לשיקולים אלו מבטיחה שקו ה-SMT שלך מספק תוצאות עקביות וממקסם את החזר ה-ROI.

4.1. תחזוקה וחומרים מתכלים

למערכות מוטבעות יש יותר חלקים נעים - מסועים, חגורות ומנועים - הדורשים ניקוי וכיול קבועים. תנורי אצווה הם פשוטים יותר מבחינה מכנית אך עדיין זקוקים לניקוי תא ובדיקות מחמם.
איסוף לקוחות: תחזוקה מונעת קבועה שומרת על אחידות הטמפרטורה, מונעת זיהום ושומרת על תפוקת מעבר ראשון גבוה. הזנחת תחזוקה עלולה לשחוק במהירות את היתרונות של כל סוג תנור.

4.2. צריכת אנרגיה וחנקן

תנורים מוטבעים בדרך כלל צורכים יותר חשמל עקב פעולה רציפה, אם כי עיצובים מודרניים עם התאוששות חום עוזרים לשלוט בעלויות. חנקן (15-35 m³/h תלוי בגודל ועומס) משפר את הרטיבות ומפחית חמצון בהלחמה נטולת עופרת. תנורי אצווה משתמשים בחנקן ביעילות בכל מחזור, בעוד שמערכות מוטבעות דורשות זרימה אופטימלית כדי לאזן איכות וצריכה.
הוצאת לקוחות: צריכת אנרגיה וגז משפיעה ישירות על עלויות התפעול. בחירת התנור הנכון וכוונון הצריכה שלו היא קריטית הן ליעילות העלות והן לאיכות ההלחמה.

4.3. השפעה על תפוקת PCB ואמינות

בחירת תנור נכונה מגבירה את תפוקת המעבר הראשון על ידי מתן פרופילים תרמיים עקביים הממזערים פגמים. תנורים מוטבעים שומרים על חזרתיות בייצור בנפח גבוה, בעוד תנורי אצווה מפחיתים את הסיכון בפיתוח על ידי מתן בדיקה מדויקת ומבודדת. שני הסוגים תורמים לאמינות ארוכת טווח בשילוב עם בקרת תהליכים חזקה ובדיקה לאחר זרימה חוזרת.
הוצאת לקוחות: עקביות בפרופילים תרמיים מפחיתה גרוטאות, עיבוד חוזר ועיכובים בייצור, ומתורגמת ישירות לרווחיות גבוהה יותר ולשביעות רצון לקוחות.

4.4. תאימות עם קווי SMT קיימים ומערכות AOI

תנורים מוטבעים משפרים קווים אוטומטיים לחלוטין על ידי מתן זרימה רציפה, תוך שילוב טבעי עם מערכות AOI עבור משוב מיידי של פגמים. תנורי אצווה עובדים היטב כיחידות עצמאיות או משלימות, ומאפשרים בדיקות איכות גמישות מבלי לעצור את הקו הראשי. ספקי SMT חד-פעמיים מעריכים לעתים קרובות אינטגרציה של קו מלא כדי להבטיח זרימת חומרים חלקה ועקיבות.
לקוח לקחת בחשבון: שקול כיצד התנור מתאים לקו ולמערכות הבדיקה הקיימות שלך; אינטגרציה טובה מבטיחה יעילות ונראות נתונים בכל פעולות ה-SMT שלך.

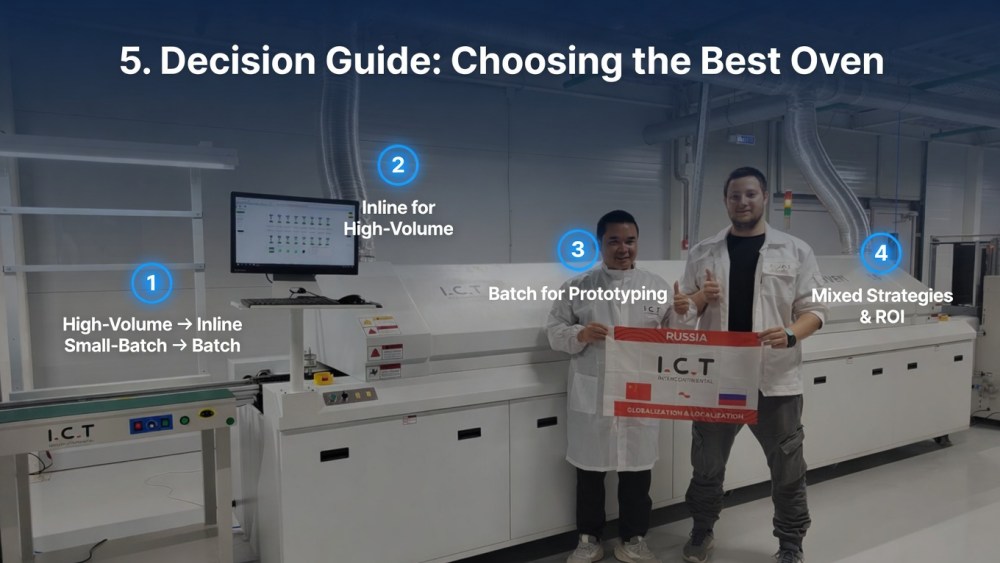

5. מדריך החלטות: בחירת התנור הטוב ביותר עבור הצרכים שלך

5.1. טבלת החלטות מהירה לתרחישי הפקה שונים

הוצאת לקוחות: השתמש בטבלה זו כדי להתאים במהירות את צרכי הייצור שלך לסוג התנור הנכון, הימנעות מחוסר התאמה יקר והבטחת תפוקה ויעילות מיטביים.

להדרכה מפורטת יותר על בחירת תנור הזרימה האידיאלית עבור קו ה-SMT שלך, עיין במדריך שלנו כיצד לבחור את תנור הזרימה המתאים עבור קווי ייצור SMT.

5.2. המלצות הפקה בנפח גבוה

עבור מתקנים המייצרים מאות או אלפי לוחות מדי יום, תנורי זרימה חוזרת מוטבעים מספקים את העקביות והתפוקה הדרושים כדי לעמוד במועדי אספקה ​​ולבקר בעלויות. חפש דגמים עם מספיק אזורי חימום, יכולת חנקן אופציונלית ושילוב חלק עם מערכות בחירה ומקום, SPI ו-AOI.

5.3. המלצות לאצוות קטנות / אב טיפוס

תנורי זרימה חוזרת של אצווה הם אידיאליים עבור מעבדות, חנויות אב טיפוס ויצרני תמהיל גבוה. טביעת הרגל הקומפקטית, החימום האחיד ושינויי המתכונים המהירים שלהם תומכים באיטרציה מהירה ללא השקעת הון גדולה, מה שהופך אותם למושלמים למו'פ או לשינויים תכופים במוצר.

5.4. אסטרטגיות ייצור מעורבות ושיקולי החזר ROI

חלק מהפעולות נהנות משימוש הן בתנורים מוטבעים והן בתנורים אצווה או מהשקעות מדורגות. הערכת החזר ROI על ידי השוואת רווחי תפוקה, שיפורי תפוקה, עיבוד חוזר מופחת וחיסכון באנרגיה מול עלויות רכישה והתקנה ראשוניות. ספקי SMT מנוסים, כמו ICT, יכולים לעזור להעריך את הקו שלך ולהמליץ ​​על פתרונות המותאמים לצרכי הייצור הנוכחיים והעתידיים.

6. תקציר: נקודות חשובות

• תנורי זרימה מוטבעים מצטיינים בייצור SMT בנפח גבוה, ומספקים תפוקה מעולה, איכות חוזרת ושילוב חלק עם קווים אוטומטיים.

• תנורי זרימה חוזרת של אצווה זוהרים בתרחישים של אצווה קטנה, תערובת גבוהה או אב טיפוס, ומציעים גמישות, בקרת טמפרטורה מדויקת ועלויות נמוכות מראש.

• גורמים כגון יציבות טמפרטורה, זמן מעבר, צריכת אנרגיה ושילוב קווים משפיעים כולם על התפוקה, היעילות והעלות הכוללת של הבעלות.

• יישור סוג התנור עם נפח הייצור ותמהיל המוצרים בפועל הוא קריטי למיצוי היעילות, מזעור פגמים והגברת החזר ה-ROI.

• תמיכה מקצועית חשובה: חברות כמו ICT מספקות פתרונות SMT חד-פעמיים, ועוזרות ליצרנים להעריך קווי ייצור וליישם את אסטרטגיית הזרימה מחדש האופטימלית כדי להשיג תוצאות הלחמה נטולות עופרת בתפוקה גבוהה, חסכונית ואמינה.
