קווי SMT רבים מתחילים להיאבק לא בגלל איכות ציוד ירודה, אלא בגלל שהחלטת הפריסה הייתה שגויה מיסודה מהיום הראשון. בעיות מופיעות לעתים קרובות בהדרגה: הוספת AOI בודד או צילום רנטגן מאלצת ימים של השבתה, מאגרים בסופו של דבר בגודל נמוך או ממוקמים בצורה גרועה, והתפוקה הכוללת יורדת עם הזמן - למרות שכל מכונה ממשיכה לפעול במסגרת המפרט. בעיות אלו הן רק לעתים נדירות אקראיות. הם השלכות מבניות של האופן שבו הקו הוגדר במקור.
לכן הבחירה בין פריסת קו SMT מודולרית אינה שאלה של יעילות שטח הרצפה. זוהי אסטרטגיית ייצור ארוכת טווח שמשפיעה ישירות על יציבות זרימת החומר, גמישות המעבר, עמידות המערכת והעלות האמיתית של התרחבות עתידית.
מה שהופך את החלטות הפריסה למסוכנות במיוחד הוא שהמגבלות שלהן לרוב בלתי נראות בהתחלה. במהלך ההגברה הראשונית, הן הקווים המוטבעים והן הקווים המודולריים עשויים להיראות כפועלים בצורה חלקה. ההבדלים האמיתיים מופיעים רק מאוחר יותר - כאשר נפחי הייצור גדלים, שינויים בתמהיל המוצרים או שלבי בדיקה נוספים מתדרדרים. עד שהאילוצים האלה ברורים, תיקון שלהם מצריך בדרך כלל עבודה מחדש משמעותית, זמן השבתה או השקעה מחדש של הון.
כדי להבין מדוע כל כך הרבה קווי SMT נעשים מוגבלים בשלב מוקדם במחזור החיים שלהם, חיוני לבחון תחילה כיצד בחירות פריסה יכולות לנעול מגבלות מבניות לקו ייצור כבר מהיום הראשון.
מפעלים רבים מבינים רק מאוחר מדי שקו ה-SMT שלהם היה מוגבל מההתחלה. גם כאשר מצוידים בפלטפורמות מיקום מהירות ואמינות כגון JUKI או Hanwha , ביצועי הקו הכוללים עדיין יכולים לרדת חודש אחר חודש. התפוקה יורדת לאט, התאמות קטנות הופכות לשיבושים גדולים, וכל שיפור נראה קשה מהצפוי.
בעיות אלה נגרמות לעתים רחוקות על ידי יכולת המכונה. הם תוצאה של החלטות פריסה שהתקבלו בשלב מוקדם של הפרויקט - החלטות שנועלות בשקט מגבלות מבניות בקו והופכות ליותר ויותר יקרות לתיקון עם הזמן.
בשלב המוקדם נראה שהכל מתנהל בצורה חלקה. זמני המחזור מתקיימים, מאגרים נשארים ריקים ברובם, והקו נראה מאוזן. אבל עם הזמן המציאות משתנה. מגוון המוצרים גדל, הנפחים משתנים וההחלפות הופכות תכופות יותר.
זמן ההמתנה מתחיל להצטבר בין תהליכים. מכונות מסוימות מתחילות לחסום בעוד שאחרות יושבות בחוסר מעש. מאזן השורות המקורי מתקלקל בהדרגה, לא בגלל שמכונות בודדות מאבדות ביצועים, אלא בגלל שהפריסה לא יכולה לספוג שונות. כתוצאה מכך, התפוקה הכוללת יורדת למרות שכל מכונה עדיין פועלת במסגרת המפרט.
ככל שדרישות האיכות עולות, בדיקה נוספת כגון מכונת בדיקת AOI הופכת לבלתי נמנעת. בפריסות מוטבעות רבות, הוספת שלב בדיקה בודד דורשת חיתוך מסועים, העברת מכונות מרובות ואיזון מחדש של הזרימה כולה.
מה שנראה כמו שדרוג מינורי יכול להפוך לימים - או אפילו שבועות - של השבתה בייצור. לעומת זאת, פריסות מודולריות נועדו לבודד חלקים של הקו. לעתים קרובות ניתן להכניס או להעביר יחידות בדיקה עם השפעה מינימלית, מה שמפחית את ההפרעה לשעות ולא לימים.
ההבדל הזה הופך להיות קריטי ברגע שהקו כבר נכנס לייצור יציב. כאשר המכלולים שלך נעים לעבר חבילות בצפיפות גבוהה יותר או רכיבי מפרקים נסתרים, צילום רנטגן הופך לעתים קרובות לדרישה מעשית ולא ל'נחמד להחזיק.' אם אתה רוצה להבין מתי ומדוע בדיקת רנטגן ב-PCBA מוצגת בדרך כלל - ומה זה אומר לאינטגרציה של קווים - זה יכול להנחות כיצד אתה מתכנן מקום ונקודות חיבור מודולריות מוקדם.
חוצצים נועדו לספוג עצירות קצרות ולמנוע שיבושים להתפשט בכל הקו. בפועל, קווי SMT רבים סובלים בגלל שהמאגרים היו מועטים או הוצבו ללא אסטרטגיה ברורה.
כאשר מכונה בודדת נעצרת, החומר חוזר במהירות, חוסם תהליכים במעלה הזרם ומרעיב תחנות במורד הזרם. הפרעות קטנות ותכופות מצטברות לאובדן תפוקה משמעותי. תכנון פריסה יעיל מגדיר אורך חיץ ומיקום מוקדם, בהתבסס על התנהגות תהליך ולא על שטח רצפה פנוי, כדי למנוע עצירות מיקרו חוזרות אלו.

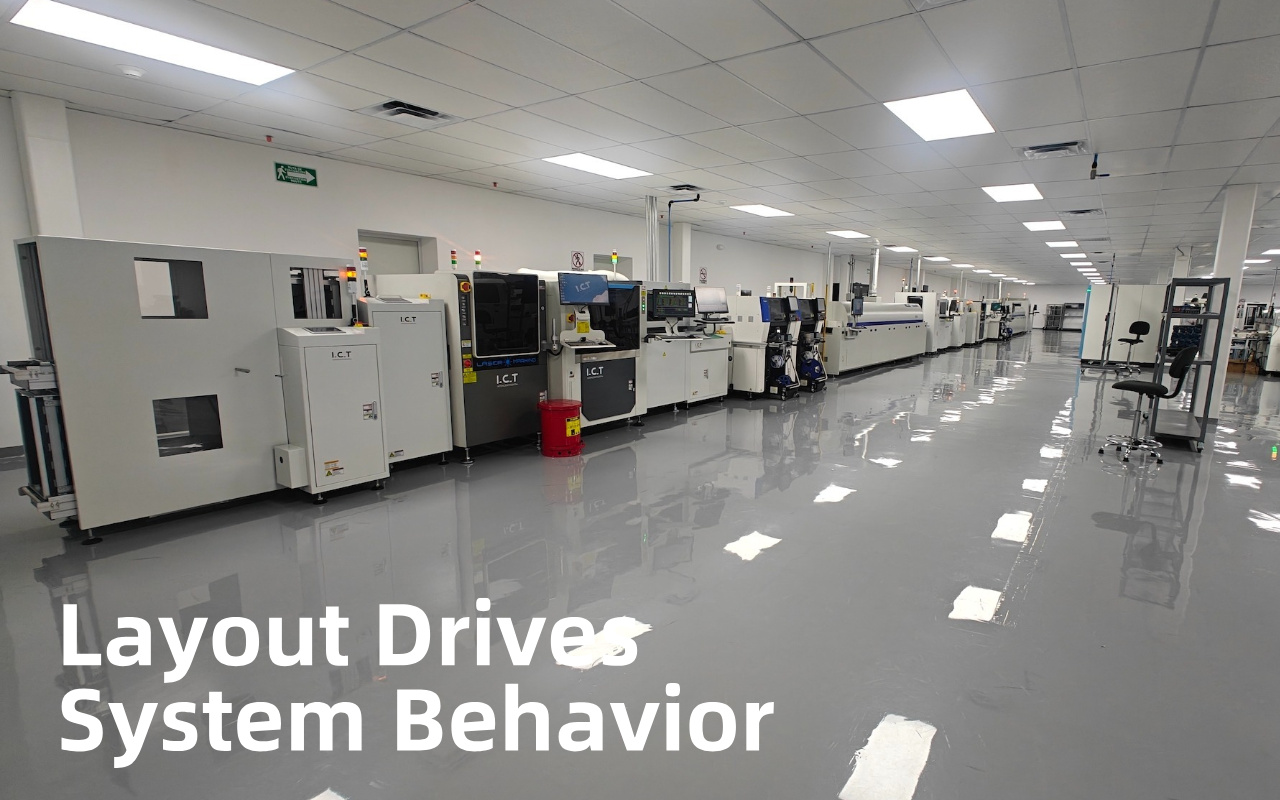

לעתים קרובות מתייחסים לפריסת קו SMT כאל תרגיל תכנון חלל - כיצד להתאים מכונות לאזור הזמין. במציאות, החלטות פריסה מגדירות כיצד מערכת הייצור כולה מתנהגת לאורך חייה. הם קובעים באיזו מהירות חומרים זורמים, באיזו מהירות ניתן לשנות מוצרים, וכמה יקרים שינויים עתידיים. פריסה גרועה לעיתים רחוקות נכשלת מיד; במקום זאת, הוא יוצר צווארי בקבוק מבניים שמפחיתים בשקט את היעילות שנה אחר שנה.
החלטות פריסה הגיוניות רק כאשר ברור לך ההיקף המלא של המערכת שאתה מעצב - מהדפסה ומיקום ועד זרימה חוזרת, בדיקה, טיפול ומעקב. אם אתה רוצה רענון מהיר על מה כולל קו SMT וכיצד כל שלב בתהליך משפיע על היציבות במורד הזרם, זה יכול לעזור לך להעריך בחירות מוטבעות לעומת מודולריות עם תצוגת מערכת מלאה יותר.
לאחר שהקו מותקן ופועל, קשה להסיר אילוצים אלה ללא הפרעה גדולה. לכן יש להעריך את בחירת הפריסה כאסטרטגיית ייצור ארוכת טווח ולא כמשימת התקנה לטווח קצר.
בפריסה מעוצבת היטב, לוחות PCB נעים בקו בקצב קבוע עם המתנה מינימלית. כל תהליך עובר בצורה חלקה למשנהו, וריאציות קטנות נספגות מבלי לעצור את הזרימה. יציבות זו היא המאפשרת לתפוקה להישאר צפויה לאורך זמן.
בפריסה מעוצבת בצורה גרועה, זרימת החומרים הופכת לא אחידה. מתחילים להיווצר תורים מול מדפסות, תנורי זרימה חוזרת או תחנות בדיקה. לעתים קרובות מתעלמים מתקופות המתנה אלו מכיוון שמכונות נראות עמוסות, אך הן מפחיתות ישירות את התפוקה האפקטיבית. עם הזמן, עיכובים קטנים גורמים להפסדים משמעותיים, למרות שמכונות בודדות ממשיכות לפעול בביצועים מדורגים.
ככל שתמהיל המוצרים גדל, גמישות הפריסה הופכת לגורם מכריע. החלפת מוצרים יעילה תלויה בגישה קלה למזין, נתיבים ברורים של חומרים ויכולת לבודד פעילויות הגדרה מתהליכים פועלים.
פריסות מוטבעות מקשרות באופן הדוק את כל המכונות לזרימה אחת. אמנם זה יכול להיות יעיל לייצור יציב, אבל זה גם אומר ששינויים רבים דורשים עצירת הקו כולו. לעומת זאת, פריסות מודולריות נועדו לנתק קטעים. צוותים יכולים להכין מזינים, להתאים תוכניות או לאמת תהליכים במודול אחד בעוד שחלקים אחרים ממשיכים לפעול, מה שמפחית משמעותית את זמן ההשבתה.
הבדל זה הופך חשוב יותר ויותר ככל שמגוון המוצרים ותדירות השינויים גדלים.
החלטות פריסה קובעות גם כמה יקרים יהיו שינויים עתידיים. בתצורה מוטבעת, העברת מדפסת, תנור זרימה חוזרת או מערכת בדיקה כרוכה לרוב בפירוק מסועים, העברת מספר מכונות ואיזון מחדש של הקו כולו. העלות האמיתית היא לא רק עבודה - היא שבועות של אובדן ייצור ודחיית משלוחים.
פריסות מודולריות נבנות מתוך מחשבה על שינוי. ניתן להוסיף, למקם מחדש או לשדרג ציוד עם השפעה מוגבלת על חלקים סמוכים. לאורך חיי המפעל, הגמישות הזו מתורגמת ישירות לעלות תפעולית נמוכה יותר ולפחות הפרעות כאשר הדרישות העסקיות מתפתחות.

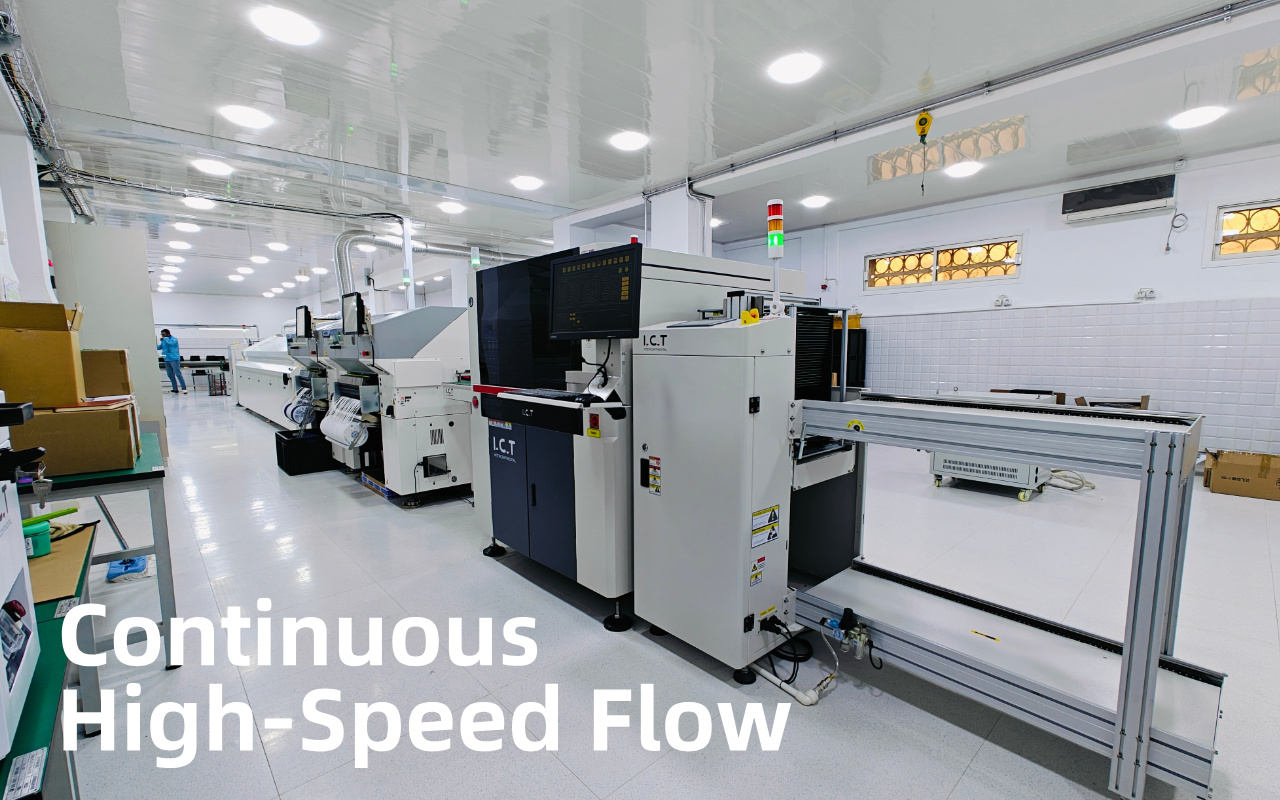

פריסת SMT מוטבעת מחברת את כל המכונות לנתיב ייצור אחד ומתמשך. כוח הליבה שלו טמון במהירות ובקצב. כאשר תנאי הייצור יציבים וניתנים לחיזוי, תצורות מוטבעות יכולות לספק תפוקה גבוהה מאוד עם טיפול מינימלי בחומרים וזרימת תהליך נקייה.
זו הסיבה שהפריסות המוטבעות נשארות בשימוש נרחב בסביבות שבהן מגוון המוצרים מוגבל וריצות הייצור ארוכות. בתנאים הנכונים, הם יעילים, קלים להבנה ובעלי תפוקה מרשימה.
בפריסה מוטבעת, PCB עוברים ישירות מהדפסת משחת הלחמה למיקום, זרימה חוזרת ובדיקה ללא הפסקות מכוונות בזרימה. מסועים קשורים בקשר הדוק, וכל תהליך עובר מיד לאחר.
תנועה בלתי פוסקת זו ממזערת טיפול ידני ויכולה להפחית את זמן המחזור כאשר הקו מאוזן היטב. כל עוד כל תהליך פועל בטווח ביצועים צר, הקו מתנהג כמו מכונה אחת, מתקדם לוחות בקצב קבוע עם מעט וריאציות.
האפקטיביות של מודל זה תלויה לחלוטין באיזון ובעקביות.
פריסות מוטבעות מתיישבות באופן טבעי עם החוזקות של פלטפורמות מיקום מהירות. מכונות מיצרנים כמו JUKI ו- Hanwha מתוכננות לפעול ברציפות בתפוקה גבוהה, להזין רכיבים במהירות מלאה עם הפרעה מינימלית.
כאשר סוגי המוצרים נשארים ללא שינוי עבור ריצות ממושכות, זרימת החומרים היציבה של קו מוטבע מאפשרת לפלטפורמות הללו לפעול קרוב למעטפת הביצועים האופטימלית שלהן. תדירות ההחלפה נמוכה, תצורות הזנה נשארות יציבות, ומהירות המיקום הופכת ליתרון אמיתי ולא למפרט תיאורטי.
בתרחיש זה, פריסות מוטבעות יכולות לספק תפוקה מקסימלית עם בקרת קו פשוטה יחסית.
אותו צימוד הדוק המאפשר מהירות גבוהה מציג גם סיכון מהותי. מכיוון שכל המכונות מקושרות ישירות, עצירה בכל נקודת תהליך בודדת מתפשטת מיידית דרך הקו כולו.
שגיאת הזנה, תחזוקה שוטפת או התאמה קלה במכונה אחת יכולה להפסיק את כל הקו. מאגרים מציעים הגנה מוגבלת בתצורה זו, מכיוון שיש מעט הפרדה פיזית או הגיונית בין תהליכים. ככל שמורכבות הייצור עולה, אפילו הפרעות קטנות ותכופות יכולות להשפיע באופן משמעותי על היעילות הכוללת.
פגיעות מבנית זו הופכת בולטת יותר במפעלים עם תמהיל מוצרים גבוה, החלפות תכופות או סובלנות מוגבלת לזמן השבתה - תנאים שפעולות רבות נתקלות בהם רק לאחר שהקו פועל במשך זמן מה.

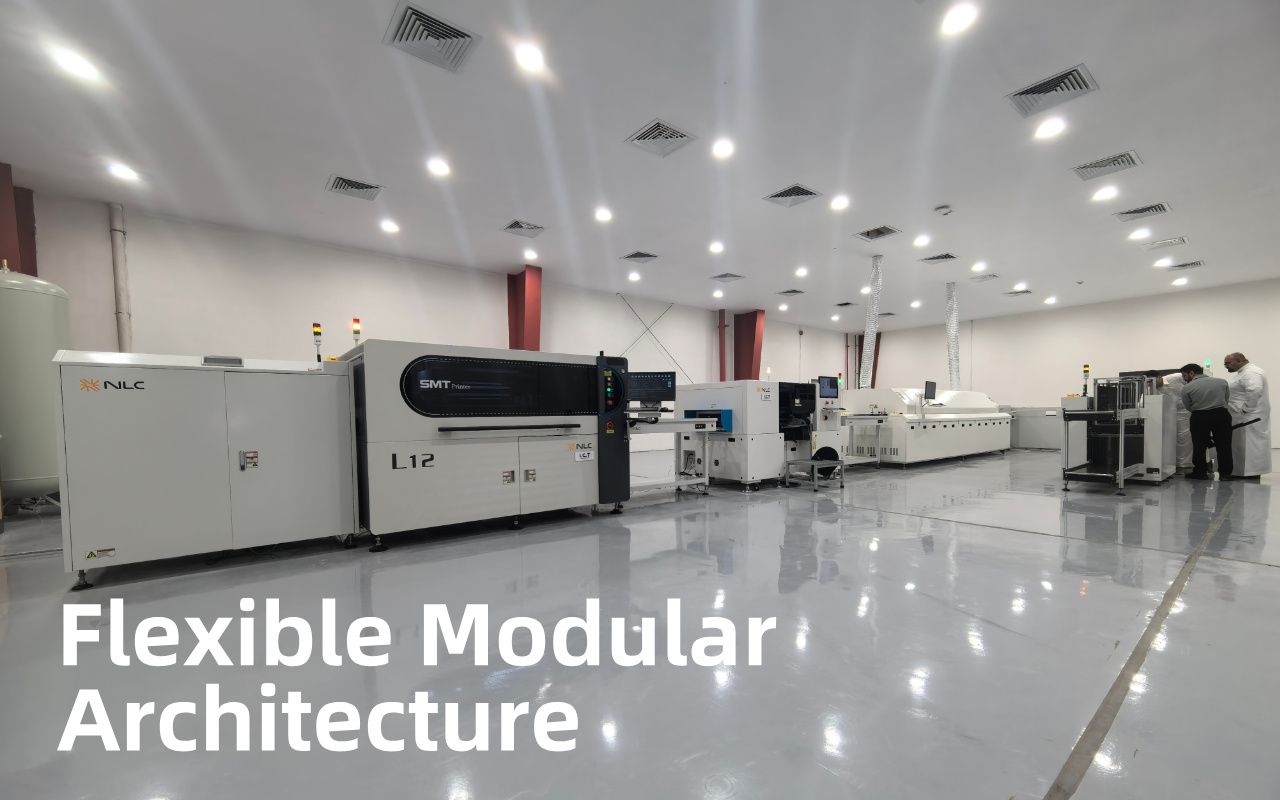

פריסת קו SMT מודולרית מחלקת את קו הייצור למספר חלקים פונקציונליים, המחוברים באמצעות מסועים קצרים או יחידות חיץ. שלא כמו פריסות מוטבעות שמתנהגות כמערכת רציפה אחת, תצורות מודולריות נועדו לסבול שונות. כל מקטע פועל במידה של עצמאות, המאפשר לקו לספוג הפרעות מבלי לכפות מיד עצירה.
פילוסופיית עיצוב זו נותנת עדיפות לחוסן על פני מהירות מוחלטת. ככל שתנאי הייצור מתפתחים, פריסות מודולריות מספקות מבנה סלחן יותר שיכול להסתגל ללא איזון מתמיד מחדש.
בפריסה מודולרית, מתייחסים להדפסה של משחת הלחמה, מיקום, זרימה חוזרת ובדיקה כמודולי תהליך נפרדים. מודולים אלה מקושרים, אך אינם קשורים בחוזקה. כאשר מתרחשת בעיה בקטע אחד - כגון התאמת מזין או כוונון בדיקה - ההשפעה על שאר הקו מוגבלת.
מאגרים בין מודולים מחזיקים באופן זמני PCB בזמן שהבעיה נפתרת, מה שמאפשר לתהליכים במעלה הזרם להמשיך לפעול. הפרדה זו מונעת משיבושים קטנים לזלוג בכל הקו ולהפוך אירועים קלים להפסקות ייצור מלאות.
לאורך זמן, מבנה חצי עצמאי זה משפר משמעותית את היציבות התפעולית, במיוחד בסביבות עם התאמות תכופות.
חוצצים בפריסה מודולרית עושים יותר מאשר לוחות חנויות. הם פועלים כבולמי זעזועים עבור מערכת הייצור. הפסקות קצרות במורד הזרם כבר לא מאלצות כיבוי מיידי במעלה הזרם, וההתאוששות לאחר עצירה מהירה וצפוי יותר.
מסועים קצרים בין מודולים משחקים גם הם תפקיד קריטי. הם מפשטים את ההפרדה הפיזית בין תהליכים ומקלים על הכנסת, הסרה או מיקום מחדש של ציוד מבלי לעבד מחדש את הקו כולו. במקום לעצב מחדש את זרימת החומר, ניתן למקם שינויים למודול בודד.
שילוב זה של מאגרים וחיבורים קצרים הוא מה שמאפשר לקווים מודולריים לשמור על תפוקה גם כאשר התנאים פחות אידיאליים.
דרישות הבדיקה נוטות לגדול עם הזמן. שלבי SPI, AOI או רנטגן סלקטיביים נוספים מוצגים לעתים קרובות ככל שתקני האיכות מתהדקים או מורכבות המוצר עולה. פריסות מודולריות מתאימות היטב לאבולוציה זו.
מכיוון שהמודולים מתחברים באמצעות ממשקים גמישים, ניתן להוסיף או למקם פלטפורמות בדיקה עם הפרעה מינימלית. מערכות מודרניות - כמו אלו שמסופקות על ידי I.CT - מתוכננות להשתלב בצורה חלקה בקווים מודולריים, מה שמאפשר להכניס שלבי בדיקה היכן שהם מספקים את הערך הרב ביותר מבלי לאלץ בנייה מחדש של קו מלא.
כתוצאה מכך, שדרוגי בדיקה בתצורות מודולריות דורשות בדרך כלל הרבה פחות זמן השבתה ומאמץ הנדסי מאשר בפריסות מוטבעות מחוברות הדוק. AOI הוא אחד משלבי הבדיקה הנוספים או ממוקמים בתדירות גבוהה ככל שדרישות המוצר מתפתחות, במיוחד כאשר אתה מציג יותר גרסאות, כללי ביצוע קפדניים יותר או שערים איכותיים ספציפיים ללקוח. הבנה ברורה יותר של אופן הפעולה של AOI בהרכבת PCB מקלה על ההחלטה היכן יש לשמור נקודות חיבור מודולריות וקיבולת חיץ מההתחלה.

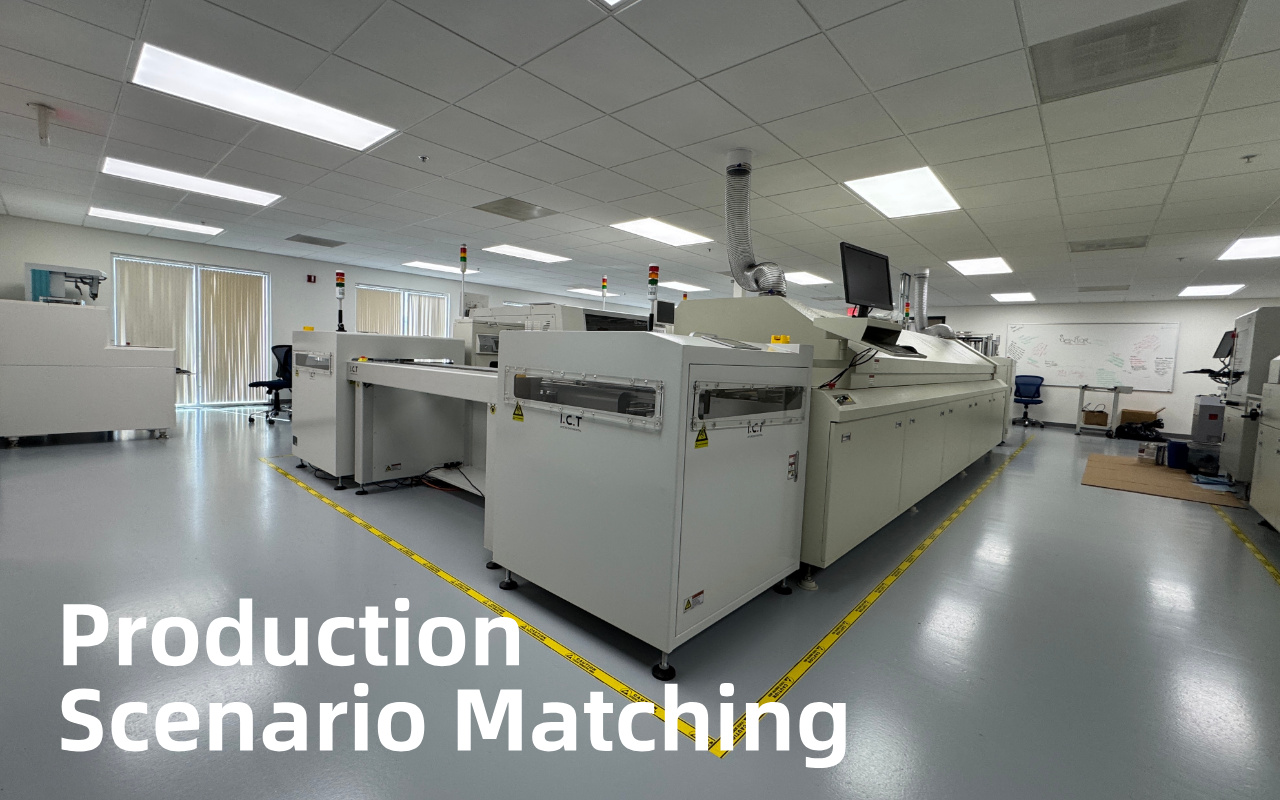

אין פריסת קו SMT באופן אוניברסלי 'נכון'. הבחירה הנכונה תלויה באופן שבו המפעל שלך פועל בפועל היום - וכיצד הוא צפוי להשתנות במהלך השנים הקרובות. התבוננות בתרחישי ייצור אמיתיים הופכת את ההבדלים בין פריסות מוטבעות ומודולריות להרבה יותר ברורות מהשוואות מופשטות.
סביבות עם שילוב גבוה ונפח נמוך מפעילים לחץ מתמיד על גמישות הקו. שינויים תכופים במוצר, גדלי לוח שונים וערכות רכיבים מגוונות הופכים את יעילות ההחלפה לקריטית.
בתנאים אלה, פריסות מודולריות בדרך כלל מתפקדות טוב יותר. צוותים יכולים להכין מזינים, להתאים תוכניות או לכוונן את הגדרות הבדיקה במודול אחד בזמן שחלקים אחרים ממשיכים לפעול. זמן ההשבתה הוא מקומי ולא גלובלי. פריסות מוטבעות, לעומת זאת, דורשות לעתים קרובות עצירות בקו מלא לצורך החלפות, והופכות משימות הגדרה קצרות לאובדי ייצור ממושכים.
ככל שמגוון המוצרים גדל, ההבדל הזה הופך להיות גלוי יותר ויותר בתפוקה היומית.
כאשר הייצור מתמקד במוצר אחד או שניים עם ריצות ארוכות ללא הפרעות, פריסות מוטבעות מראות את כוחן. זרימה רציפה ממזערת את הטיפול, וניתן לאזן את הקו עד לקבלת תפוקה מקסימלית.
בתרחיש זה, פלטפורמות מיקום מהירות כמו Hanwha פועלות קרוב לתנאים האופטימליים שלהן. החלפות הן נדירות, תצורות הזנה נשארות יציבות, והעלות ללוח מורכב בדרך כלל נמוכה יותר מאשר בפריסות מפולחות יותר.
Inline עובד בצורה הטובה ביותר כאשר השונות נשמרת בכוונה מחוץ למערכת. תוכניות מוצרי אלקטרוניקה רבות מתגמלות ביצוע יציב בנפח גבוה, כאשר זמן פעולה, עקביות טקט ועלות לכל לוח שולטים במודל ההחלטות. אם זה דומה למציאות הייצור שלך, סקירת אופן ההגדרה של קווי SMT עבור מוצרי אלקטרוניקה לצרכן יכולה לעזור לך לאשר אם פריסה מוטבעת תישאר יעילה ככל שהנפחים יגדלו.
באזורים עם עלויות עבודה גבוהות, זמן השבתה הופך ליקר במהירות. כאשר קו עוצר, לעתים קרובות מפעילים, טכנאים ומפקחים ממתינים בחוסר מעש בזמן שהבעיות נפתרות.
פריסות מודולריות עוזרות להפחית עלות נסתרת זו על ידי הגבלת היקף ההפסקות. תחזוקה, התאמות או בעיות קלות במודול אחד לא בהכרח מביאים את הקו כולו לעצירה. פריסות מוטבעות, לעומת זאת, דורשות איזון ואמינות כמעט מושלמים כדי למנוע זמן סרק יקר בכל כוח העבודה.
עבור מפעלים רבים באירופה, החוסן הזה יכול לגבור על שיקולי מהירות טהורים. באירופה, החלטות פריסה מונעות לרוב לא רק על ידי עלות העבודה, אלא גם על ידי אמינות וציפיות ביקורת - במיוחד עבור תוכניות רכב ותעשייה.
אם אתה בונה לקראת ייצור מהימנות גבוהה יותר, תכנון קו SMT עבור מוצרי אלקטרוניקה לרכב מספק הקשר שימושי מדוע הרחבת בדיקה, עקיבות ויציבות תהליכים נוטים לעצב את אסטרטגיית הפריסה בשלב מוקדם.
דרישות הבדיקה לעיתים נדירות נשארות סטטיות. במפעלים רבים, שלב הבדיקה הראשון שמתווסף או משודרג הוא בדיקת משחת הלחמה, מכיוון שהיא מונעת פגמים במורד הזרם ומפחיתה לולאות עיבוד חוזרות. הבנת האופן שבו מכונות SPI בקווי SMT ממוקמות בדרך כלל ומשתמשות בהן, תעזור לך לחזות אם הפריסה שלך תקבל שלבי בדיקה חדשים בצורה נקייה - או תאלץ עבודה חוזרת משבשת מאוחר יותר. ככל שתקני האיכות מתהדקים והמוצרים הופכים מורכבים יותר, לעתים קרובות מוצגים שלבי SPI, AOI או רנטגן נוספים.
פריסות מודולריות מטבען מתאימות יותר לאבולוציה זו. שטח חיץ קיים וחיבורים גמישים מאפשרים הוספה או מיקום מחדש של ציוד בדיקה עם הפרעה מוגבלת. פריסות מוטבעות עשויות לדרוש עיבוד משמעותי מחדש של המסוע ואיזון מחדש של הקו כדי להתאים למכונות חדשות, ולהפוך שיפורי איכות לפרויקטים הנדסיים גדולים.
אם הרחבת הבדיקה היא חלק מהתוכנית לטווח הבינוני שלך, גמישות הפריסה הופכת לגורם מכריע.

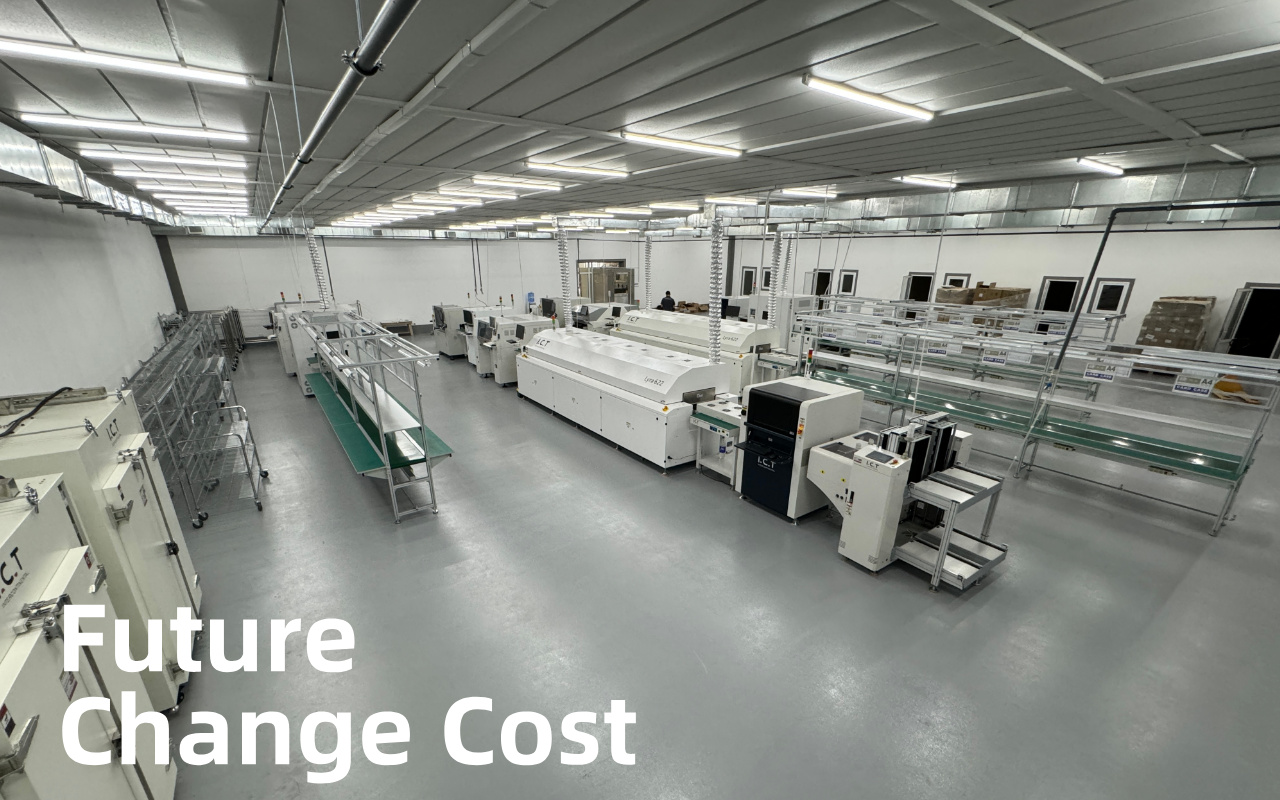

כאשר צוותים משווים פריסות קווי SMT, ההתמקדות היא לרוב בהשקעה ראשונית ובמהירות ההתקנה. מה שמזלזל לעתים קרובות הוא כמה יעלה שינוי עתידי - בזמן, בעבודה ובתפוקה אבודה. החלטות פריסה קובעות אם הרחבה ושינוי הם התאמות שגרתיות או פרויקטים משבשים שצורכים שבועות של כושר ייצור.
כשאתם מתכננים הרחבה, זה עוזר לחשוב מעבר למהלכי ציוד פיזי. מפעלים רבים נערכים גם לבשלות גבוהה יותר של אוטומציה, כאשר נתונים, עקיבות ובקרה אדפטיבית הופכים לחלק מאסטרטגיית הייצור. אם אתה בוחן איך נראה ייצור כבוי אורות בפועל - ומה הוא דורש מארכיטקטורת הקו שלך - כדאי לבדוק זאת כחלק מהחלטת הפריסה ארוכת הטווח שלך.
במהלך חיי המפעל, העלויות הנסתרות הללו עולות לרוב מהפרש המחיר המקורי בין אפשרויות הפריסה.
הוספת מכונה בודדת היא דרישה נפוצה, בין אם לצורך בדיקה נוספת, חציצה או הקלה בקיבולת. בפריסות מוטבעות, זה כרוך בדרך כלל בחיתוך מסועים, העברת מכונות מרובות ואיזון מחדש של הזרימה כולה. אפילו שינוי מתוכנן היטב יכול לגרום לימים - או לפעמים שבועות - של השבתה.
בפריסות מודולריות, מכונות חדשות מתווספות כחלקים נוספים. המודולים הקיימים נותרו ללא שינוי, והשילוב הוא מקומי. במקרים רבים, ניתן להשלים את ההתקנה וההפעלה תוך שעות, מה שמאפשר לחדש את הייצור במהירות עם אובדן תפוקה מינימלי.
ההבדל אינו תיאורטי - הוא מופיע ישירות בלוחות הזמנים של משלוחים ובהתחייבויות הלקוחות.
ציוד גדול כגון מדפסות ותנורי זרימה חוזרים הם בין האלמנטים הקשים ביותר להעברה. בתצורות מוטבעות, העברת אחת מהמכונות הללו דורשת לעתים קרובות ניתוק תהליכים מרובים במעלה הזרם והמורד הזרם, יישור מסועים מחדש והחזרת איזון הקו מאפס.
עיצובים מודולריים מפחיתים השפעה זו על ידי בידוד ציוד עיקרי בתוך מקטעים מוגדרים. מדפסת או תנור ניתן למקם מחדש או להחליף מבלי לאלץ ניתוק קו מוחלט. דרישות העבודה נמוכות יותר, ההפעלה מחדש מהירה יותר והסיכון להחדרת אי יציבות חדשה מופחת באופן משמעותי.
ככל שמפעלים מתפתחים, הגמישות הזו הופכת ליותר ויותר חשובה. תנורי זרימה חוזרת הם לא רק קשים פיזית למיקום אחר - הם גם הופכים לצמתים של נתונים הליבה כאשר אתה עובר לכיוון עקיבות ושילוב חכם של מפעל.
אם מפת הדרכים שלך כוללת בקרת מתכונים, משמעת פרופיל וקישוריות, הבנת שילוב הזרימה מחדש של Industry 4.0 עוזרת לך להעריך אם הפריסה שלך תומכת בשדרוגים נקיים מבלי לאלץ ארגון מחדש של קו גדול.
טכנולוגיית ההשמה לא עומדת במקום. כאשר פלטפורמות מהירות או דיוק גבוהות יותר הופכות לזמינות, מפעלים רבים רוצים לשדרג בהדרגה במקום לבנות מחדש את הקו כולו.
בפריסות מוטבעות מחוברות הדוק, שדרוג לפלטפורמות מיקום מהירות יותר - כגון דגמים חדשים יותר מ- JUKI או Hanwha - מאלץ לעתים קרובות הערכה מחדש מלאה של איזון הקו. ייתכן שיהיה צורך לשדרג תהליכים במורד הזרם בו-זמנית כדי למנוע צווארי בקבוק חדשים, להגדיל את העלות וההפרעות.
פריסות מודולריות מאפשרות גישה מדורגת. ניתן לשדרג תחילה מודול מיקום אחד בעוד שחלקים אחרים ממשיכים לפעול בקצב הקיים שלהם. ההשקעה מתפזרת לאורך זמן, ושיפורי ביצועים מוכנסים מבלי לערער את היציבות של הקו כולו.

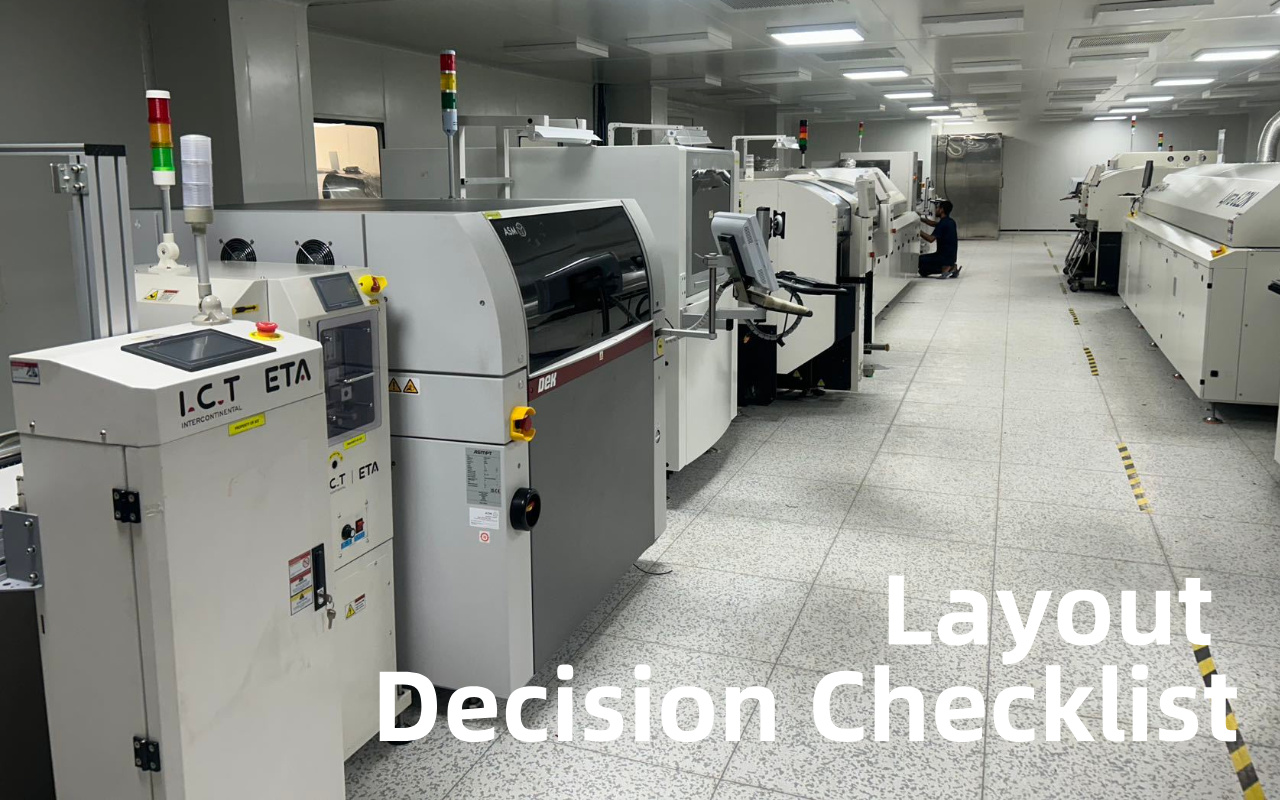

לפני שמתחייבים לפריסת קו SMT, צעד אחורה והעריך את מצבך בכנות. רשימת בדיקה זו נועדה לעזור לך להשוות את הצרכים התפעוליים האמיתיים שלך מול החוזקות והסיכונים של כל אפשרות פריסה. אין תשובות נכונות או לא נכונות - רק בחירות בטוחות ומסוכנות יותר בהתבסס על ההקשר שלך.
התחל עם תמהיל המוצרים שלך. אם אתה מרכיב לוחות רבים ושונים בקבוצות קטנות ומחליף מוצרים לעתים קרובות, פריסות מודולריות בדרך כלל מספקות מרווח תפעול בטוח יותר. ניתן לבודד את ההחלפות, ועבודת ההתקנה לא תמיד דורשת עצירת הקו כולו.
אם הייצור שלך מתמקד במספר קטן של מוצרים עם ריצות ארוכות וללא הפרעות, פריסות מוטבעות יכולות לתפקד טוב מאוד. המפתח הוא עקביות. ככל שאתה מציג יותר וריאציות, כך אתה מפעיל יותר לחץ על קו צמוד חזק.
לאחר מכן, שקול עד כמה יציב נפח הייצור שלך צפוי להיות במהלך השנים הקרובות. פריסות מוטבעות הן היעילות ביותר כאשר נפח נשאר צפוי ומאוזן לאורך זמן. הם מתגמלים יציבות ביעילות גבוהה.
אם הביקוש אינו ודאי, גדל או צפוי לעבור לכיוון תמהיל מוצרים גבוה יותר, פריסות מודולריות מטפלות בשינויים אלה בצורה חיננית יותר. הם מאפשרים התאמות קיבולת ותהליכים מבלי לכפות על עיצוב מחדש של הקו.
החלטות פריסה משקפות גם כמה גמישות אתה רוצה לשמר מבחינה כלכלית. אם יש לך סובלנות מוגבלת לזמן השבתה עתידי, עלויות רילוקיישן או עבודות הנדסיות חוזרות, פריסות מודולריות עוזרות למזער את ההוצאות הללו לאורך חיי המפעל.
אם אתה מוכן להשקיע יותר מראש ולצפות צורך קטן בשינויים עתידיים, פריסות מוטבעות עשויות לספק עלות נמוכה יותר ללוח בתנאים יציבים. הפשרה היא גמישות מופחתת מאוחר יותר.
דרישות הבדיקה לעיתים רחוקות יורדות עם הזמן. אם מפת הדרכים שלך כוללת שלבי AOI, SPI או רנטגן מרובים - עכשיו או בעתיד הקרוב - פריסות מודולריות מפשטות את האינטגרציה ומפחיתות את ההפרעות.
אם צרכי הבדיקה הם מינימליים ולא צפויים להתרחב, הפריסות המוטבעות נשארות פשוטות ויעילות. ככל שתוסיף יותר בדיקה, כך גמישות הפריסה תהיה בעלת ערך רב יותר.
לבסוף, הערך את הניסיון של הצוות שלך. פריסות מוטבעות דורשות פעולה ממושמעת, פתרון תקלות מהיר וביצוע מעבר יעיל. צוותים עם בקרת תהליכים חזקה ושגרה ברורה יכולים להצליח בסביבות אלו.
אם לצוות שלך יש פחות ניסיון בניהול עצירות תכופות או מעברים מורכבים, פריסות מודולריות מספקות מבנה סלחן יותר. הם מפחיתים את ההשפעה של טעויות אנוש והופכים את ההתאוששות למהירה יותר כאשר מתרחשות בעיות.
פריסה מוטבעת מצטיינת בריצות יציבות בנפח גבוה עם זרימה רציפה ומיקום במהירות גבוהה כמו JUKI ו-Hanwha. פריסה מודולרית מציעה עמידות טובה יותר לשינויים, תמהיל גבוה בנפח נמוך והרחבות עתידיות עם שילוב קל יותר של בדיקת ICT ומאגרים. הבחירה הנכונה תלויה בתמהיל המוצרים, ביציבות הנפח, בתוכניות הבדיקה ובסובלנות לעלויות השינוי העתידיות - לא רק בשטח או במחיר ראשוני. השתמש ברשימת 5 הנקודות כדי להתאים את המצב האמיתי שלך ולהימנע מעבודות חוזרות יקרות מאוחר יותר.
צור קשר עם הצוות שלנו בכתובת market@smt11.com לסקירת פריסה בחינם או עזרה בבחירת התצורה הנכונה עבור קו ה-SMT הבא שלך.
כן, אבל זה יקר ואיטי. לקווים מוטבעים יש חיבורים הדוקים, כך שמעבר למודולרי פירושו חיתוך מסועים, הוספת חוצצים ואיזון מחדש של הכל. מפעלים רבים מבלים חודשים ומאבדים את הייצור במהלך השינוי. עדיף לבחור מודולרי מההתחלה אם אתה חושב שהגמישות תהיה חשובה בהמשך. המרות מודולריות מודולריות לרוב עולות יותר מאשר בנייה מודולרית תחילה מכיוון שאתה משלם פעמיים על עבודה כלשהי.
לא תמיד. מודולרי צריך יותר מסועים ומאגרים בהתחלה, כך שהעלות הראשונית יכולה להיות גבוהה ב-10-30% בהתאם לאורך הקו. אבל ב-inline חוסך כסף רק אם אתה אף פעם לא משנה הרבה. כאשר אתה מוסיף מכונות או מוצרים מאוחר יותר, מודולרי בדרך כלל מחזיר את הכסף מהר מכיוון ששינויים עולים פחות זמן ועבודה. במפעלים בעלי תמהיל גבוה או גידול, העלות הכוללת המודולרית לאורך 3-5 שנים היא לרוב נמוכה יותר.
שניהם עובדים בכל אחת מהפריסה מכיוון ש-JUKI ו-Hanwha הם באיכות גבוהה. Inline מתאים להם ביותר עבור נפח גבוה יציב מכיוון שהמהירות שלהם תואמת זרימה רציפה. מודולרי עדיף אם אתה משנה הגדרות לעתים קרובות - הגדרות או מהירויות שונות של מזין יכולות לפעול באופן עצמאי יותר. מפעלים רבים מערבבים את שני המותגים בקווים מודולריים בהצלחה על ידי שימוש בחוצצים כדי לאזן הבדלי מהירות קלים.
חלל קטן נדחף לכיוון השורה מכיוון שהוא משתמש בנתיב ישר ופחות מסוע. אבל מודולרי יכול להתאים גם לחללים קטנים עם חוצצים קצרים יותר וחלקים קומפקטיים. אם המקום מצומצם מאוד ואתה מצפה לשינויים מועטים, המוטבע הוא פרקטי. אם אתה צופה הוספת בדיקה או מוצרים, מודולרי עדיין מציע ערך רב יותר אפילו באזורים קטנים על ידי הימנעות משיבושים גדולים מאוחר יותר.
אורך המאגר תלוי בעצירה הצפויה הארוכה ביותר שלך. עבור רוב הקווים, 1-2 מטרים לכל תחנה קריטית (כמו מיקום או בדיקה) מספיקים כדי לספוג טעינות מחדש של מזין או חסימות קלות (5-15 דקות). הוסף עוד אם יש לך עצירות ארוכות תכופות או לוחות בעלי ערך גבוה שאינם יכולים לחכות. בדיקה עם ריצות אמיתיות: מאגר קטן מדי גורם לגיבויים; יותר מדי מבזבז מקום. התחל עם ממוצע של 1.5 מטר והתאמת לאחר החודשים הראשונים.
