מהו קו SMT וכיצד הוא יכול לשפר את תהליך הרכבת ה-PCB שלך?

תוֹכֶן:

• מהו קו SMT?

• מדוע משתמשים בקווי SMT בייצור PCB?

• מהו תהליך קו SMT?

• באיזה ציוד משתמש קו SMT?

• כמה עולה קו SMT?

• כיצד לבחור את יצרן קו SMT המתאים?

טכנולוגיית הרכבה על פני השטח (SMT) שינתה את ייצור האלקטרוניקה במהלך השנים, והפכה את תהליך הייצור למהיר יותר, מדויק יותר ויעיל יותר. אבל מהו בעצם קו SMT, ואיך הוא מתפקד במפעלים מודרניים?

במדריך זה, נחקור את המרכיבים השונים של א קו SMT, תהליך ההרכבה, עלויות נלוות ושיקולים מרכזיים בעת הבחירה יצרן קו SMT הטוב ביותר לצרכים שלך.

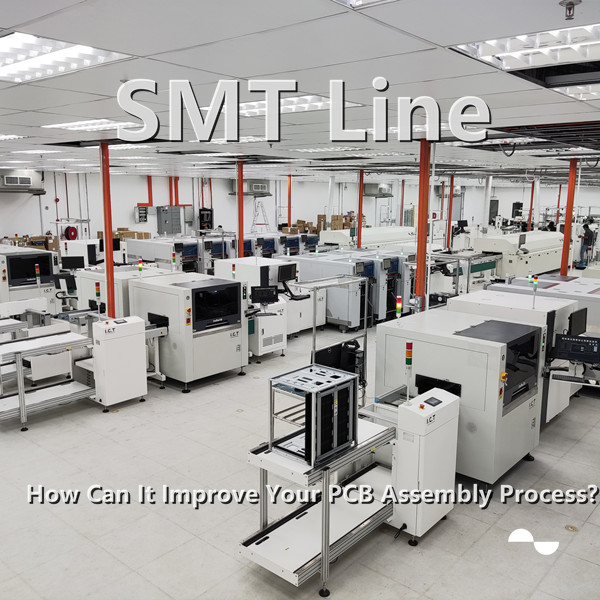

מהו קו SMT?

קו SMT מתייחס למערכת אוטומטית המרכיבה התקני הרכבה על פני השטח (SMDs) על גבי לוחות מעגלים מודפסים (PCB). תהליך הרכבה זה הוא שיטה יעילה ביותר לייצור רכיבים אלקטרוניים בקנה מידה גדול. על ידי שימוש ברובוטיקה ומכונות מתקדמות, קווי SMT מבטיחים כי SMDs ממוקמים על לוחות בדיוק ובמהירות.

ה קווי ייצור SMT מורכב ממכונות שונות, כולל מדפסות משחת הלחמה, מכונות איסוף ומקום, תנורים מזרימים מחדש, ו מערכות בדיקה אוטומטיות, כולם עובדים יחד כדי להשלים את תהליך הרכבת ה-PCB. בהשוואה לשיטות הרכבה ידניות, קווי SMT מספקים זמני ייצור מהירים יותר, דיוק גבוה יותר ועלויות עבודה נמוכות יותר.

מדוע משתמשים בקווי SMT בייצור PCB?

קווי SMT מציעים מספר יתרונות משמעותיים על פני שיטות הרכבה מסורתיות, מה שהופך אותם לבחירה המועדפת לייצור PCB:

• מהירות ייצור מוגברת: קווי SMT יכולים להרכיב אלפי רכיבים בשעה, מה שהופך אותם לאידיאליים לייצור בנפח גבוה.

• דיוק משופר: מערכות אוטומטיות מבטיחות מיקום מדויק של רכיבים, ומשפרות את איכות המוצר והעקביות הכוללת.

• גמישות ומדרגיות: קווי SMT יכולים להתאים בקלות לגדלים וסוגים שונים של רכיבים, מה שמאפשר ליצרנים לטפל במוצרים שונים ביעילות.

• עלויות עבודה מופחתות: על ידי אוטומציה של תהליך ההרכבה, יצרנים יכולים להוזיל את הוצאות העבודה ולהגדיל את הייצור מבלי להרחיב את כוח העבודה.

• בקרת איכות גבוהה יותר: מערכות בדיקה ובדיקה אוטומטיות מסייעות באיתור פגמים ומבטיחות מוצרי קצה אמינים.

מהו תהליך קו SMT?

למרות שקווי SMT שונים עשויים להשתנות מעט בהתאם ליצרן, רובם בצעו את השלבים העיקריים הבאים:

1. הדפסת הלחמה: התהליך מתחיל במדפסת משחת הלחמה המורחת שכבה דקה של משחת הלחמה על רפידות ה-PCB.

2. מיקום רכיבים: מכונת איסוף ומקום ממקמת במדויק את SMD על האזורים המודבקים בהלחמה.

3. זרימה חוזרת של הלחמה: הלוח עובר דרך תנור זרימה חוזרת, שבו מחממים את משחת ההלחמה, ומחבר את הרכיבים ל-PCB.

4. בדיקה ובדיקה: מערכות בדיקה אופטית אוטומטית (AOI) בודקות פגמים, בעוד שבדיקות תפקודיות מבטיחות שהלוח פועל כמתוכנן.

5. ציפוי קונפורמי (אופציונלי): קווי SMT מסוימים עשויים לכלול מכונת ציפוי קונפורמית ליישום שכבת הגנה על ה-PCB המורכב.

6. אריזה ומשלוח: לאחר הבדיקה, המוצר הסופי מסומן, ארוז ונשלח.

באיזה ציוד משתמש קו SMT?

קו SMT מורכב בדרך כלל מהמכונות החיוניות הבאות:

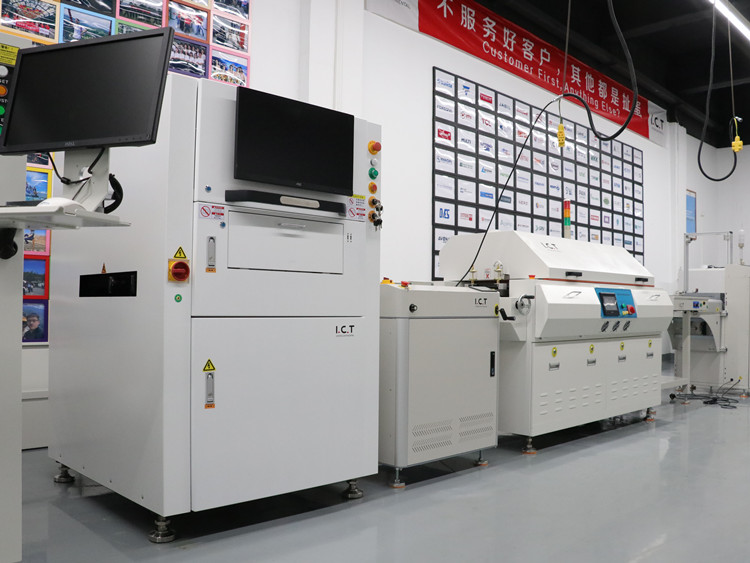

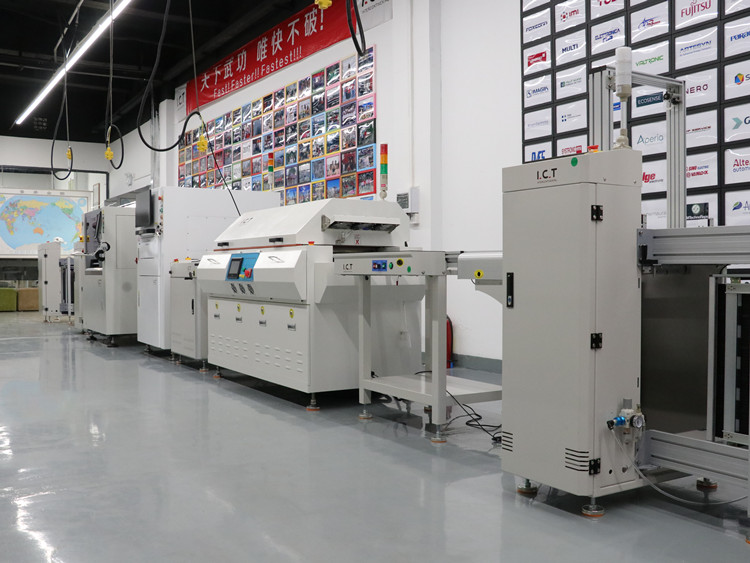

ציוד קו SMT

מכונות קו SMT

• מדפסת הלחמה: מורחת שכבה מדויקת של משחת הלחמה על ה-PCB.

• מכונת איסוף ומקום: בוחר רכיבים ממזינים וממקם אותם על ה-PCB.

• תנור זרימה חוזרת: מחמם את משחת ההלחמה כדי ליצור חיבורים מוצקים בין הרכיבים ללוח.

• מכונת בדיקה אופטית אוטומטית (AOI).: בודק את ה-PCB המוגמר לאיתור פגמים.

• מסועים ו מזינים: הובלת לוחות ורכיבים בין מכונות.

• בודקים פונקציונליים: ודא שה-PCB שהורכב עומד בדרישות החשמל.

כל מכונה פועלת בסנכרון כדי להבטיח ייצור יעיל של רכיבים אלקטרוניים באיכות גבוהה.

כמה עולה קו SMT?

העלות של קו SMT משתנה בהתאם למספר גורמים, כולל גודל ומורכבות המערכת. עבור מערכים קטנים יותר, העלויות עשויות לנוע בין 500,000 דולר, בעוד שקווים גדולים יותר ומתקדמים עם טכנולוגיה מתקדמת יכולים לעלות על 5 מיליון דולר. גורמים המשפיעים על העלות כוללים:

• מספר מכונות: יותר מכונות מגדילות את הקיבולת אך גם מעלות את העלות.

• טכנולוגיה ותכונות: תכונות מתקדמות כמו מיקום במהירות גבוהה או מערכות בדיקה אוטומטיות מגיעות עם פרימיום.

• דרגת אוטומציה: קווים אוטומטיים לחלוטין דורשים פחות עבודה ידנית, אך ההשקעה הראשונית גבוהה יותר.

• מותג ומוניטין: יצרנים מהימנים עם אמינות מוכחת מגיעים לרוב עם תגי מחיר גבוהים יותר.

בעוד שההשקעה מראש עשויה להיות משמעותית, היעילות והתפוקה של קו SMT יכולים לספק תשואות משמעותיות לטווח ארוך.

כיצד לבחור את יצרן קו SMT המתאים?

בחירת יצרן קו SMT הנכון היא חיונית להבטחת הצלחת תהליך הייצור שלך. הנה כמה גורמים שיש לקחת בחשבון:

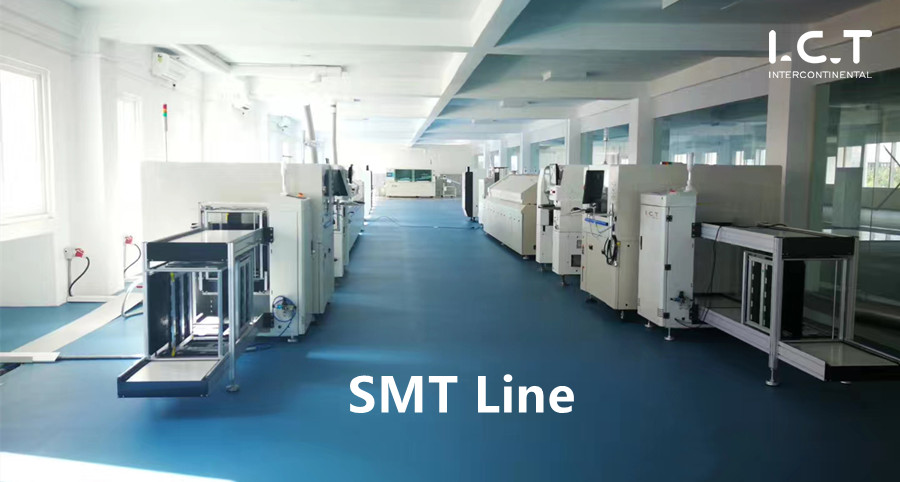

יצרן קו SMT

צור קשר עם I.C.T

יצרן קו SMT

מַגָע תקשוב

• מוֹנֵיטִין: חקור את הרקורד של היצרן, סקירות של לקוחות ומחקרי מקרה.

• מומחיות טכנולוגית: בחר ספק עם ניסיון בטיפול במוצרים דומים לשלך.

• תמיכה לאחר המכירה: בדוק אם יש שירותי תחזוקה, הדרכה ואפשרויות אחריות.

• גמישות: בחר ביצרן שיכול להתאים את עצמו לצרכי הייצור המשתנים שלך ולספק פתרונות הניתנים להרחבה.

• עלות בעלות כוללת: התמקד בעלויות ארוכות טווח, כולל חוזי שירות, עמידות מכונות והוצאות תפעול.

יצרן אמין צריך להציע טכנולוגיה מתקדמת, תמיכת לקוחות חזקה ואפשרויות גמישות שיתאימו לדרישות הייצור שלך.

מַסְקָנָה

השקעה בקו SMT יכולה לשפר משמעותית את יעילות הייצור, בקרת האיכות והתפוקה שלך. על ידי אוטומציה של הרכבת PCB, יצרנים יכולים להגדיל את הפעילות שלהם ולעמוד בדרישות ההולכות וגדלות של שוק האלקטרוניקה. הבנת תהליך SMT, הציוד והעלויות הכרוכות בכך תעזור לך לקבל החלטה מושכלת, ותאפשר לך לבחור את המערכת והיצרן הטובים ביותר עבור הצרכים שלך.

על ידי התמקדות ביתרונות, בתהליך ובשיקולי מפתח של קו SMT, היצרנים יכולים לנצל את מלוא היתרונות של טכנולוגיית הרכבה על פני השטח כדי להניע צמיחה ולשמור על יתרון תחרותי.
