כשאתה מבצע עבודות AOI בהרכבת PCB, אתה יכול לאתר במהירות בעיות כמו חסרים רכיבים או הלחמה לקויה. ציוד ACT SMT AOI משתמש במצלמות ברזולוציה גבוהה ובמערכות אופטיות מתקדמות כדי לבדוק היטב כל לוח במהירות ובדיוק. גישה אוטומטית זו מפחיתה שגיאות, משפרת את האיכות ומגדילה את יעילות הייצור. עם ציוד I.C.T SMT AOI כמו I.CT- AI-5146 , אתה מקבל נתונים בזמן אמת ובדיקות אמינות שמאפשרות לפועל את קו הייצור שלך בצורה חלקה.
· AOI משתמש במצלמות מיוחדות ובתוכניות חכמות כדי למצוא בעיות במהירות, כמו חלקים חסרים או הלחמה גרועה ב- PCB. זה בודק לוחות בשלבים חשובים לתפוס טעויות מוקדם ולחסוך זמן וכסף. למערכות AOI טובות יש אורות בהירים, עדשות מיוחדות ומסועים מהירים לצלם תמונות ברורות מבלי להאט את העבודה. תוכנת AOI מתקדמת משתמשת בלמידה עמוקה כדי לאתר בעיות אמיתיות יותר ולעשות פחות טעויות. למערכות AOI יש פקדים קלים ומספקים דוחות מייד כדי לעזור לעובדים לתקן את הדברים במהירות ולצפות באיכות. 2D AOI טוב לבדיקות שטח פשוטות, אך AOI 3D יכול למדוד גובה ונפח כדי למצוא בעיות קשות יותר. חיבור AOI למערכות מפעל כמו MES עוזר לצפות באיכות בשידור חי ולהפוך את הייצור לטוב יותר. אימונים קבועים, עדכונים ועבודת צוות חשובים להשיג את התוצאות הטובות ביותר מ- AOI במפעל שלך.
בדיקה אופטית אוטומטית, או AOI , היא כלי המסייע בבדיקת לוחות מעגלים מודפסים בזמן שהם מיוצרים. AOI משתמש במצלמות מיוחדות ובמערכות אופטיות כדי להסתכל על כל לוח. המערכת מוצאת בעיות כמו חלקים חסרים, הלחמה גרועה או חלקים במקום הלא נכון. AOI יכול למצוא טעויות שאנשים עלולים לפספס. מערכת ה- AOI של I.CT- AI-5146 היא מיוחדת מכיוון שיש לה מצלמה של 12 מגה-פיקסל, עדשות טלקנטריות ואורות RGB+W. אלה עוזרים לזה לצלם תמונות ברורות של כל חלק בלוח. תהליך אוטומטי זה נותן תוצאות מהירות ונכונות, כך שקל יותר לשמור על הלוחות באיכות גבוהה.
מערכות פיקוח AOI משתמשות בראייה של מכונה ובלמידה עמוקה . הם משווים כל לוח לדוגמה מושלמת. זה עוזר לך למצוא טעויות קטנטנות אפילו לפני שהן הופכות לבעיות גדולות.
השימוש ב- AOI במפעל שלך נותן לך הרבה דברים טובים. AOI בודק בעיות שונות, כגון:
· מכנסיים קצרים או גשרים
· רכיבים חסרים או שגויים
· טעויות קוטביות
· מעגלים פתוחים ומצבים
AOI עוזר לך למצוא את הבעיות הללו במהירות, כך שתוכל לתקן אותן. AOI מוודא שהלוחות שלך עוקבים אחר העיצוב ועובדים נכון. זה עוזר ללקוחות לסמוך על המוצרים שלך. AOI גם עוזר לך לראות אם אותן בעיות קורות הרבה, כך שתוכל להפסיק לבזבז. מערכת AOI-AI-5146 AOI משתמשת בלמידה עמוקה ובנתונים גדולים כדי להפוך את הבדיקה למהירה וחכמה יותר בדרכים ישנות.
להלן כמה עבודות עיקריות ש- AOI עושה בהרכבת PCB:
1. בודק את האיכות על ידי הקפדה על הלוחות עובדים נכון.
2. מסתכל על לוחות קשים ברמת דיוק גבוהה.
3. עוזר למצוא מגמות בעיות בשלב מוקדם של התהליך.
4. משנה הגדרות בקלות עבור עיצובים חדשים של לוח.
5. מוצא בעיות הלחמה נפוצות.
6. מסמנים לוחות רעים לתיקון.
אתה יכול לראות ש- AOI חשוב מאוד לבדיקה ולוודא שהלוחות טובים.

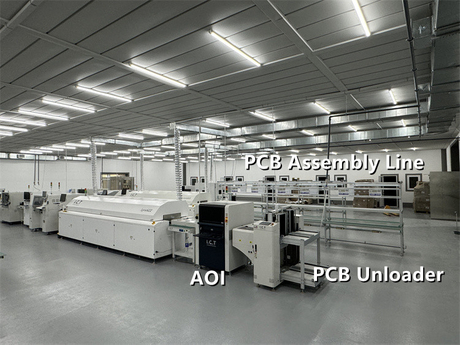

תוכלו לראות AOI בשלבים חשובים בתהליך הטכנולוגיה של הר השטח. AOI בודק לוחות לאחר הדפסת הדבק הלחמה, לאחר ששכבה חלקים, ואחרי הלחמה מחדש . כל שלב עוזר לך למצוא בעיות שונות לפני שהם הולכים רחוק יותר.
שלב תהליך SMT | כלי בדיקה (ים) | פגמים שהתגלו |
אחרי הדבק הלחמה | הדבק שגיאות נפח ויישור | |
לאחר מיקום רכיב | Aoi | רכיבים חסרים, לא נכונים או שלא במקומם |
אחרי הלחמה מחדש | משולבת AOI / AXI | ליקויים משותפים של הלחמה, טומבסטון, מכנסיים קצרים |
מכלול סופי | חיבורי BGA פנימיים, חללים |
אתה יכול להשתמש ב- AOI כדי לבדוק לוחות לאחר כל שלב חשוב. זה מונע מלחצים רעים להמשיך הלאה, מה שחוסך זמן וכסף. מערכות AOI כמו I.C.T-AI-5146 מאפשרות לך לשנות הגדרות עבור לוחות וצרכים שונים. על ידי שימוש ב- AOI בשלבים אלה, אתה גורם למפעל שלך לעבוד טוב יותר ומשיג תוצאות טובות.

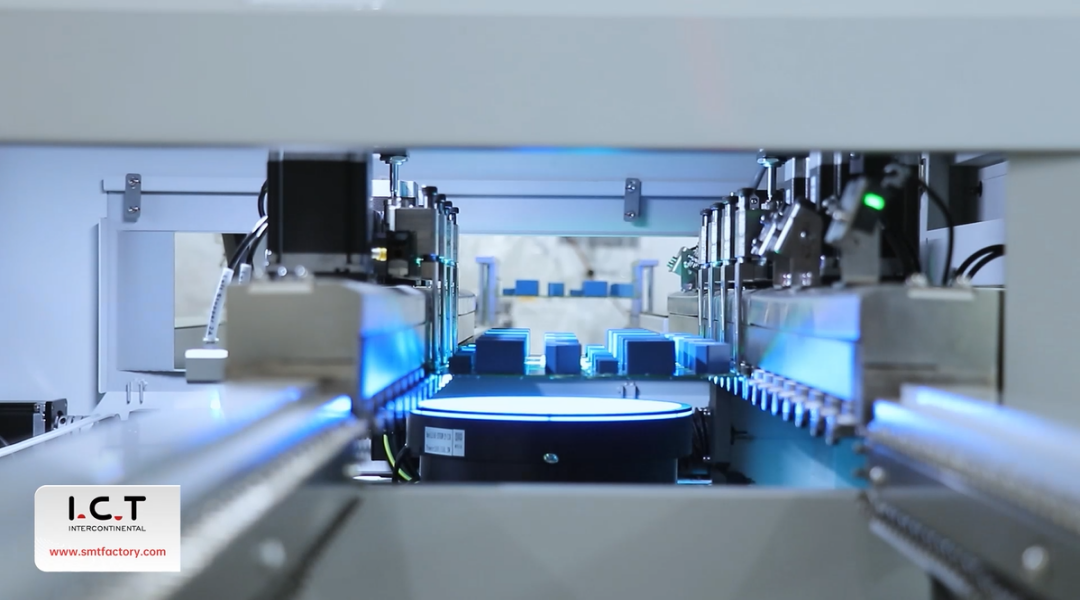

למערכת AOI יש הרבה חלקים חשובים שעובדים יחד. כל חלק מסייע בבדיקת לוחות מעגלים מודפסים במהירות ובאופן טוב. בואו נסתכל על החלקים העיקריים האלה כדי לראות כיצד הם עוזרים בבדיקה.
יש צורך במצלמות ברזולוציה גבוהה כדי למצוא פגמים קטנים. למצלמות אלה לפחות 12 מיליון פיקסלים . עם פרט זה, אתה יכול לאתר בעיות קטנטנות, כמו שבב במקום הלא נכון או טעות הלחמה קטנה. המצלמה מצלמת תמונות ברורות, כך שהמערכת מוצאת דברים שאנשים עשויים לפספס. כמה מכונות AOI משתמשות במצלמות הרואות את הפרטים קטנים כעשרה מיקרון . זה מאפשר למערכת לתפוס טעויות לפני שהם יחמירו.
עדשות טלקנטריות הן גם חלק מרכזי באופטיקה. עדשות אלה נותנות תמונות ברורות ואמיתיות ללא צורות כיפוף. עם עדשות טלקנטריות, כל חלק נראה באותו גודל וצורה, לא משנה היכן הוא נמצא בתמונה. זה הופך את הבדיקות שלך ליותר מדויקות. אתה יכול למדוד את שני החלקים וכמה הם גבוהים. עדשות טלקנטריות עוזרות לך לקבל תמונות חדות לבדיקות דו -מימדיות ותלת -ממדיות . זה חשוב לבחינת מפרקי הלחמה ושם ממוקמים חלקים.

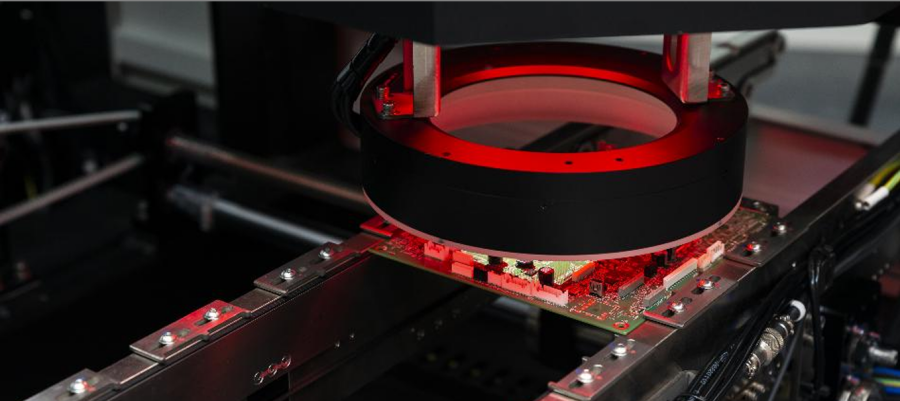

תאורה חשובה מאוד במערכת AOI. RGB+W נורות LED יכולות להאיר מצדדים שונים ולהשתמש בצבעים רבים . זה עוזר לך לראות את כל התכונות והבעיות של הלוח. על ידי שינוי הצבע והזווית, אתה יכול להקל על כמה בעיות לראות, כמו חלק חסר או גשר הלחמה. תאורה טובה מפסיקה אזעקות שווא ומסייעת למערכת לעבוד עם סוגים רבים של לוח. אתה יכול לשנות את האורות עבור כל עבודה, כך שהמחאות שלך גמישות ונכונות יותר.
מערכת המסוע והטיפול מעבירה לוחות דרך אזור AOI . זו שומרת על הקו שלך לעבוד טוב מערכת אוטומטית . המסוע מביא כל לוח למקום הנכון שיבדוק. זה יכול להתאים לגדלי לוח וצורות שונים, כך שלא תצטרך לעצור את הקו. אזורי חיץ מחזיקים לוחות אם יש עיכוב, שעוצר ריבות וממשיך בתנועה. מערכות בקרה חכמות צופות במהירות ובנקודה של כל לוח, מוודאות שהמחאות מתרחשות בזמן הנכון. הגדרה זו עוזרת לך להזיז יותר לוחות ולעשות פחות טעויות, כך שתהליך ה- AOI שלך עובד טוב יותר.
טיפ: בעת בחירת מערכת AOI, בחר חלקים חזקים כמו מצלמות ברזולוציה גבוהה, עדשות טלצנטריות, תאורה טובה ומסוע חלק. דברים אלה עוזרים לך להשיג את התוצאות הטובות ביותר מבדיקה אופטית אוטומטית.
אתה סומך על תוכנה חזקה כדי לגרום ל- AOI שלך לעבוד. ליבו של תוכנה זו הוא אלגוריתמי עיבוד התמונה. אלגוריתמים אלה עוזרים למערכת AOI למצוא ולסווג פגמים בלוחות המעגלים המודפסים שלך. כשאתה משתמש ב- AOI מתקדם, אתה מקבל יותר מסתם בדיקות פשוטות. אתה נהנה ממודלים של למידה עמוקה, כמו רשתות עצביות מפותלות (CNNs) . דגמים אלה לומדים מאלפי תמונות. הם מגלים דפוסים והבדלים שקשה לאנשים לראות.
CNNs ב- AOI יכולים לדעת את ההבדל בין פגם אמיתי לסימן קטן ולא מזיק. המשמעות היא שאתה מקבל פחות אזעקות שווא. התוכנה משתמשת גם ב- Big Data. זה לומד מוועדות ומסתגלות רבות לסוגים חדשים של פגמים. מערכות מסוימות, כמו I.CT- AI-5146 , משתמשות במודלי נתונים גדולים כדי להתמודד עם שינויים בצבע הלוח, בצורת הלוח או אפילו בחלקים חריגים. אינך צריך לדאוג לפספס בעיה מכיוון שהתוכנה ממשיכה ללמוד ולהשתפר.
הערה: תוכנת AOI מתקדמת משתמשת באלגוריתמי ראיית מכונה כדי לעבד תמונות במהירות. אלגוריתמים אלה עוזרים לכם למצוא חלקים חסרים, מפרקי הלחמה רעים ואפילו סדקים זעירים. אתה יכול לסמוך על ה- AOI שתתפוס בעיות מוקדם.
התוכנה משתמשת גם בטכניקות חכמות כדי להפוך את הבדיקה למהירה יותר. זה יכול ליצור נתוני פגמים סינתטיים כאשר אין מספיק דוגמאות אמיתיות. הוא גם משתמש בהפחתת רעש כדי לוודא שרק פגמים אמיתיים מסומנים. מערכות AOI מסוימות משתמשות בשיטות אופטימיזציה, כמו אלגוריתמים גנטיים , כדי לכוונן את אופן הפעולה של התוכנה. זה עוזר לך להשיג את התוצאות הטובות ביותר בכל פעם.
אתה מתקשר עם ה- AOI דרך ממשק המשתמש שלו. ממשק טוב מקל על העבודה שלך. אתה יכול להגדיר בדיקות, לסקור תוצאות ולהתאים הגדרות ללא אימונים רבים. ה- IC-AI-5146 מעניק לך לוח מחוונים ברור. אתה רואה תמונות של כל לוח, עם פגמים המסומנים עבורך. אתה יכול להתקרב, לבדוק פרטים ואפילו להשוות בין לוחות זה לצד זה.
הממשק מאפשר לך לעבור בין מצבי בדיקה שונים. אתה יכול לבחור לבדוק רק חלקים מסוימים או לבצע צ'ק מלא. אם אתה צריך לשנות את התוכנית עבור לוח חדש, אתה יכול לעשות זאת במהירות. מערכת AOI חוסכת את ההגדרות שלך, כך שלא תצטרך להתחיל מאפס בכל פעם.
אתה מקבל גם משוב בזמן אמת. ה- AOI מראה לך אילו לוחות עברו ואילו זקוקים לתיקון. אתה יכול לייצא דוחות, לעקוב אחר מגמות ולשתף נתונים עם הצוות שלך. זה עוזר לך לשמור על פס הייצור שלך בצורה חלקה ולתפוס בעיות לפני שהם גדלים.
טיפ: חפש AOI עם ממשק ידידותי למשתמש. זה חוסך לך זמן ועוזר לך להפיק את המרב מתהליך הבדיקה שלך.
אתה מתחיל בעבודה של AOI על ידי הכנת המערכת. שלב זה חשוב מכיוון שהוא מראה איך נראה לוח מושלם. אתה משתמש בקבצים מיוחדים, כמו דוגמאות מוזהבות או קבצי CAD. קבצים אלה אומרים לך לאן כל חלק הולך ואיזה סוג הוא.
כך אתה מגדיר ומתכנת מערכת AOI לבדיקת PCB :
1. הכניסו את מדגם הזהב או קובץ ה- CAD לתוכנת AOI.
2. ספר למערכת לאן כל חלק צריך ללכת ומה זה.
3. שנה את האורות כדי לעזור לך לראות בעיות טוב יותר.
4 צלם תמונות ברורות מצדדים שונים של הלוח.
5. תן לתוכנה לבדוק תמונות אלה לקבלת טעויות.
6. המערכת מוצאת וממיין בעיות באמצעות הכללים שלך.
7. עיין בנתוני הבעיות כדי לעזור לשפר את התהליך שלך.
טיפ: אתה יכול לשנות את האורות לכל עבודה. זה עוזר לך למצוא בעיות נוספות בלוחות שונים.
אתה צריך מישהו מיומן לצעד זה. אתה מזין נתוני XY, חשבון חומרים וקבצי גרבר. אתה חושב גם על מחלקת הרכבה של IPC וצורות חלק מיוחדות. אם אתה מכיר את התקן IPC-A-610, אתה יכול להכין תוכניות טובות יותר. על המפעילים לדעת כיצד אור ואיכות התמונה משנים את התוצאות. מערכות AOI טובות יכולות לאסוף נתונים ולבצע דוחות במובנים רבים. זה עוזר לך לצפות באיכות ולשפר את העבודה שלך.
לאחר התכנות, מערכת AOI מתחילה לצלם. הוא משתמש במצלמות מיוחדות עם פירוט גבוה. למצלמות אלה יש לעיתים קרובות עדשות טלקנטריות או מוקד עמוק. הם מצלמים תמונות חדות כאשר הלוח נע על המסוע.
דברים רבים משפיעים על כמה התמונות טובות:
· רזולוציית מצלמה. לרוב מצלמות ה- AOI יש 5 עד 26 מגה -פיקסל . עוד פיקסלים עוזרים לך לראות בעיות קטנות.
מערכת תאורה. AOI משתמש בפנסי LED מזוויות וצבעים שונים. אלה יכולים להיות אורות טבעת, כיפה או קואקסיאליים. הם נותנים אור יציב ומתכוונן. זה מקל על בעיות.
· מהירות המצלמה. מצלמות מהירות ממשיכות בקו. הם משתמשים בתריסים גלובליים כדי לעצור תמונות מטושטשות.
· ממשק נתונים. חיבורים מהירים כמו Coaxpress או 10 Gige מעבירים תמונות גדולות במהירות.
· איכות אופטית. MTF גבוה ועיוות נמוך עוזרים למצלמה לצלם תמונות חדות ואמיתיות.
הערה: תמונות טובות צריכות אור קבועות, עדשות חדות ותזמון טוב. הדברים האלה עוזרים לך לקבל תמונות ברורות לבדיקה.
מערכות AOI משתמשות לעתים קרובות בשתי מצלמות, אחת מעל ואחת למטה . זה מאפשר לך לבדוק את שני צידי הלוח. המערכת תואמת את הצגת התמונות עם תנועת הלוח. זה שומר על הבדיקות מהירות ונכונות.
לאחר צילום תמונות, מערכת AOI מתחילה לבדוק אותם. כאן קורה הכוח האמיתי של AOI. התוכנה משתמשת בכלים חכמים כדי להסתכל על כל תמונה.
אתה מקבל עזרה מטריקים רבים לעיבוד תמונות:
· המערכת בודקת את התמונות מול לוח מושלם או קביעת כללים . זה עוזר לך לאתר טעויות.
· כלי מתמטיקה עוזרים לתוכנה למצוא צורות שאינן תואמות.
· בדיקות מרובות זווית משתמשות בתמונות מצדדים שונים לקבלת תצוגה מלאה.
· למידה עמוקה ו- AI עוזרים למצוא בעיות טוב יותר. המערכת לומדת מדוגמאות רבות והופכת לחכמה יותר.
· 3D AOI משתמש בלייזרים או באור מיוחד לייצור מפת תלת מימד . זה עוזר לך למדוד את גובהם וגודל החלקים והלחמה.
תוכנת AOI מחפשת חלקים חסרים , מסתובבים או במקום הלא נכון. זה גם בודק אם הלחמה גרועה ובעיות שטח. אם זה מוצא משהו לא בסדר, זה מסמן את הבעיה שתבדוק.
הסבר: מערכות AOI חכמות כמו I.C.T-AI-5146 משתמשות בלמידה עמוקה כדי לקצץ באזעקות שווא ולמצוא בעיות אמיתיות יותר. המשמעות היא שאתה לא צריך לבדוק כמה שיותר לוחות ביד.
עיבוד תמונות הוא החלק החשוב ביותר בעבודת AOI. זה הופך תמונות לתוצאות מועילות. אתה יכול לסמוך על המערכת כדי למצוא טעויות מוקדם ולעזור לקו שלך לרוץ היטב.
אתה משתמש ב- AOI כדי למצוא בעיות בלוחות המעגלים המודפסים שלך במהירות ובכינות. במערכת מצלמות ברזולוציה גבוהה, אורות חכמים ותוכנה חזקה כדי לאתר סוגיות קטנטנות אפילו. כשאתה מתחיל בדיקה, מכונת AOI מאירה נורות LED בהירות מזוויות רבות. תאורה זו עוזרת לך לראות פגמים שעלולים להסתתר בכתמים כהים או מתחת לחלקים.
המצלמות מצלמות תמונות ברורות של הלוח שלך. עדשות טלקנטריות שומרות על התמונות בגודל ובצורה הנכונה, כך שתוכל לסמוך על מה שאתה רואה. תוכנת AOI בודקת את התמונות הללו מול לוח מושלם, המכונה 'לוח זהב'. 'זה עוזר למערכת למצוא כל דבר שנראה שונה.
אלגוריתמי עיבוד התמונה עובדים בכמה שלבים:
ראשית , התוכנה מבהירה את התמונות כך שקל לראות את הפרטים.
בשלב הבא הוא מוצא כתמים חשובים, כמו היכן צריכים להיות חלקים או מפרקי הלחמה.
לאחר מכן, זה מחפש דברים שגויים, כמו חסרים חלקים, צ'יפס במקום הלא נכון או טעויות הלחמה.
כל חלק במערכת AOI מסייע במציאת פגמים. להלן טבלה שמראה כיצד החלקים העיקריים עובדים יחד :
רכיב מערכת AOI | תיאור ותפקיד |
מערכת מקור אור | נותן אור יציב ומתכוונן באמצעות נוריות LED רב-צבעוניות רב-צבעוניות כדי להדגיש פגמים. |
עדשות ומצלמות אופטיות | לצלם תמונות ברורות ואמיתיות כדי לאתר בעיות זעירות. |
אלגוריתמים לעיבוד תמונה | לנקות תמונות, מצא אזורים חשובים ושפוט אם משהו לא בסדר. |
סוגי פגמים זוהו | חלקים חסרים, חלקים שגויים, התאמה שגויה, סיבוב, מצבות, שגיאות קוטביות, בעיות הלחמה, מעגלים פתוחים, עוד. |
בדיקה דו צדדית | משתמש במצלמות מעל ומטה כדי לבדוק את שני צידי הלוח אם יש כיסוי מלא. |
AOI יכול למצוא סוגים רבים של פגמים, כמו:
· מכנסיים קצרים ומעגלים פתוחים
· יותר מדי או מעט מדי הלחמה
· חלקים במקום הלא נכון או נעדרים
· שגיאות קוטביות וסימונים שגויים
· גשרי הלחמה ומוליכים מורמים
אתה מקבל בדיקות ללא מגע, כך שהמערכת לעולם לא נוגעת בלוחות שלך. זה שומר על המוצרים שלך בבטיחות בזמן בדיקתם. AOI עובד גם במהירות, כך שתוכל לבדוק כל לוח מבלי להאט את הקו שלך. המערכת מסמנת את כל הבעיות שתסתכל עליהן, מה שהופך את בקרת האיכות שלך לטובה בהרבה.
טיפ: מערכות AOI כמו I.C.T-AI-5146 משתמשות בלמידה עמוקה כדי להשתפר במציאת פגמים ולהוריד אזעקות שווא. זה עוזר לך להתמקד בבעיות אמיתיות ולשמור היטב על הייצור שלך.
אחרי שאוי מוצא בעיה, אתה צריך לדעת איזה סוג זה וכמה זה גרוע. זה נקרא סיווג פגמים. תוכנת AOI משתמשת בכלים חכמים כדי למיין כל בעיה בקבוצות, כמו חלק חסר, גשר הלחמה או שגיאת קוטביות. שלב זה עוזר לך לדעת את הבעיה המדויקת ומה לעשות הלאה.
אתה רואה את התוצאות בדוח פשוט וקל לקריאה. מערכת AOI אוספת את כל נתוני הבדיקה ומרכיבה אותם עבורך. כך הולך התהליך:
1. מכונת AOI מצלמת ומוצאת בעיות.
2. התוכנה ממייסת כל בעיה לפי סוג ואיפה היא.
3. המערכת חוסכת את תוצאות הבדיקה עבור כל לוח.
4. אתה מקבל דוח מפורט שמראה אילו לוחות עברו ואילו זקוקים לתיקון.
מערכות AOI לעתים קרובות מאפשרות לך להסתכל על תמונות של כל בעיה. אתה יכול להתקרב, לבדוק את הפרטים ולהשוות אותם ללוח הזהב. זה מקל עליך להחליט אם לוח זקוק לתקן או אם הוא יכול להמשיך הלאה.
אתה מקבל גם משוב בזמן אמת. מערכת AOI יכולה לשלוח נתוני בדיקה למערכת ביצוע הייצור שלך (MES) . זה עוזר לך לצפות באיכות, דפוסי ספוט ולבצע שינויים מהירים במידת הצורך. הדיווחים עוזרים לך לעקוב אחר הלוחות היו בעיות ומה נעשה כדי לתקן אותם.
· מערכות AOI אוספות נתוני פגמים שיעזרו לך לשפר את התהליך שלך.
· אתה יכול להשתמש בדוחות כדי להכשיר עובדים, לשנות הגדרות מכונה או להתאים את האופן בו אתה בונה לוחות.
· ממשק המשתמש מקל על ייצוא דוחות, שיתוף תוצאות ועדכן את הצוות שלך.
הערה: מערכות AOI כמו ה- I.C.T-AI-5146 הופכות את זה לפנות לך ליצור דוחות בדיקה מפורטים ולשתף תוצאות עם הצוות שלך. זה עוזר לך לשמור על איכות גבוהה ולהוריד את עלות לוחות התיקון.
AOI עוזר לך למצוא בעיות הלחמה רבות ב- PCB שלך. בעיות הלחמה יכולות לגרום ללוח לא לעבוד או להישבר בקלות. AOI משתמש במצלמות חדות ובאורות בהירים כדי לאתר את הבעיות הללו במהירות. כמה מבעיות הלחמה נפוצות שממצאי AOI הן:
· לא מספיק הלחמה, מה שאומר שפחות ממחצית הכרית יש הלחמה. זה הופך את המפרקים החלשים.
· יותר מדי הלחמה, שעלולה לגרום למכנסיים קצרים או לבעיות אחרות.
· גשרי הלחמה, שם הלחמה מצטרפת לשתי רפידות שלא צריכות לגעת בהן. זה עושה קצר.
· לידים מורמים , שם רגלו של חלק לא יושבת שטוחה על הכרית.
· טומבסטונינג, שם חלק קטן קם בקצה אחד בגלל הלחמה לא אחידה.
AOI מוצא את הבעיות הללו במהירות ובנכון. אתה יכול לתקן אותם לפני שהלוחות ממשיכים הלאה. זה חוסך כסף ושומר על המוצרים שלך לעבוד טוב.
טיפ: מערכות AOI כמו I.C.T-AI-5146 משתמשות בתוכנה חכמה כדי להפסיק אזעקות שווא. המשמעות היא שאתה רק עוצר את הקו לבעיות הלחמה אמיתיות.
AOI גם עוזר לך למצוא בעיות בהן מכניסים חלקים. בעיות אלה מתרחשות כאשר חלקים חסרים או לא במקום הנכון. אנשים יכולים לפספס את הטעויות האלה מכיוון שהם מתעייפים. AOI לא מתעייף. זה בודק כל לוח באותה צורה בכל פעם.
כמה בעיות מיקום נפוצות שממצאי AOI הן:
· חלקים חסרים שצריכים להיות על הלוח.
· חלקים שלא מסודרים, ולכן הם לא מרוכזים בכריות שלהם.
· חלקים לא נכונים, כמו הנגד הלא נכון או קבלים.
· חלקים שבורים, כמו מקרים סדוקים או רגליים כפופות.
OI בודק כל לוח במהירות ובזהירות. המשמעות היא שאתה מוצא בעיות מוקדם ועושה לוחות טובים יותר. AOI עדיף על אנשים במציאת טעויות אלה, במיוחד כשאתה מכין הרבה לוחות.
· AOI מנתק טעויות אנושיות ומעניק את אותן תוצאות בכל פעם.
· אתה יכול לסמוך על AOI שישמור על הלוחות שלך ולחסוך כסף.
טעויות קוטביות ואוריינטציה יכולות לגרום ללוח שלך לא לעבוד. AOI עוזר לך לבדוק שכל חלק עומד בפני הדרך הנכונה . לחלקים מסוימים יש צד חיובי ושלילי. אם תניח אותם לאחור, הלוח לא יעבוד.
AOI בודק את הקוטביות על ידי התבוננות בסימנים על החלקים והלוח. זה מוודא שהצדדים החיוביים והשליליים תואמים. AOI בודק גם שכל חלק מופנה בדרך הנכונה. אם חלק יופך או מסתובב, AOI תראה לך.
להלן טבלה שמציגה את סוגי הקוטביות והבעיות האוריינטציה ש- AOI יכול למצוא:
סוג שגיאה | תֵאוּר |
קוטביות רכיבים שגויה | חלק מכיל את הצדדים החיוביים והשליליים שהוחלפו |
אוריינטציה של רכיב אקראי | חלק הפך לכיוון הלא נכון |
רכיבים לא מיושרים או שגויים | חלק לא מסודר או מכניס למקום הלא נכון |
AOI משתמשת בלמידה במכונה כדי לבדוק סימני קוטביות ולהפסיק אזעקות שווא. זה עוזר לקו שלך להמשיך לנוע ועושה בדיקה טובה יותר. אתה יכול לסמוך על AOI שתמצא את הבעיות הללו לפני שהן יחמירו.
אתה רוצה שכל לוח מעגלים מודפס ייראה מושלם ויעבוד טוב. AOI עוזר לך למצוא בעיות על פני השטח שעלולות לפגוע באיכות המוצר שלך. בעיות אלה כוללות שריטות, כתמים, אבק וסוגים אחרים של זיהום. מערכות AOI משתמשות במצלמות ברזולוציה גבוהה ובאורות בהירים ויציבים כדי לסרוק כל לוח. המצלמות מצלמות תמונות ברורות, והתוכנה בודקת כל מקום בשינויים או סימנים שלא אמורים להיות שם.
כשאתה משתמש ב- AOI, אתה יכול לתפוס סוגים רבים של פגמים מוקדם. להלן כמה בעיות שטח שכיחות ממצא AOI:
· שריטות או סימנים על הלוח
· כתמים ממרסק הלחמה או שטף
· אבק, סיבים או חפצים זרים אחרים
· כתמים או טביעות אצבעות
· לידים או סיכות כפופות
· התזות הלחמה או כתמים קטנים
מערכות AOI מאירות אור על הלוח ותופעות כיצד האור משקף. התוכנה מחפשת שינויי צבע והבדלי בהירות. זה משווה כל תמונה ללוח מושלם, המכונה הפניה או לוח זהב. אם המערכת מוצאת משהו שונה, היא מסמנת את האזור הזה כליקוי אפשרי. לאחר מכן תוכל לבדוק את המקומות האלה ולהחליט מה לעשות הלאה.
תראה ש- AOI בודק פגמים בשטח בשלבים רבים . לאחר הדפסת הדבקה של הלחמה, AOI יכולה להבחין בכתמים או להדביק במקום הלא נכון. לאחר הצבת חלקים, AOI מחפש אבק או שריטות. בסוף ההרכבה, AOI בודק כתמים, לידים כפופים וכל פסולת שאריות. תהליך זה עוזר לך לשמור על לוחות נקיים ונקיים מבעיות.
להלן טבלה המציגה מה AOI יכול לאתר בכל שלב:
שלב ייצור | פגמים לפני השטח התגלו |
הדפסת הדבקת הלחמה | כתמים, הדבק בכתמים, משחה לא מיושמת |
מיקום רכיב | אבק, שריטות, חפצים זרים |
מכלול סופי | כתמים, לידים כפופים, התזות הלחמה |
AOI משתמשת באלגוריתמים חכמים כדי להשוות כל לוח להתייחסות. המערכת בודקת כל פיקסל ומוצאת אפילו פגמים זעירים. זה עוזר לך לתקן בעיות לפני שהלוחות יתקדם קדימה. אתה חוסך זמן וכסף על ידי תפיסת ליקויים מוקדם.
טיפ: מערכות AOI כמו I.C.T-AI-5146 משתמשות בתוכנה מתקדמת כדי לאתר פגמים וזיהום פני השטח במהירות. אתה יכול לסמוך על המערכת שתעזור לך לשמור על הלוחות שלך נקיים ואיכותיים.
AOI לא רק מוצא פגמים. זה גם עוזר לך לעקוב אחר היכן ומתי מתרחשות בעיות. המערכת יוצרת דוחות, כך שתוכל לראות אם אותם פגמים ממשיכים להופיע. זה מאפשר לך לשפר את התהליך שלך ולעשות לוחות טובים יותר בעתיד.
אתה משתמש במערכת AOI 2D כדי לבדוק את פני המעגלים המודפסים שלך. מערכת מסוג זה מצלמת תמונות ברזולוציה גבוהה מלמעלה . זה מחפש בעיות כמו חסרים חלקים, אוריינטציה שגויה ובעיות משותפות פשוטות של הלחמה. אתה יכול לאתר פגמים ברמת השטח במהירות. המערכת עובדת היטב עבור לוחות עם רכיבים שטוחים וסימנים ברורים.
מערכת AOI 2D אינה יכולה למדוד גובה או נפח. זה רק רואה את מה שיש על פני השטח. אם יש לך מפרקי הלחמה נסתרים או הרים לידים, מערכת זו עשויה להחמיץ אותם. צללים והשתקפויות יכולים גם לגרום לאזעקות שווא. אתה מקבל בדיקה מהירה והתקנה קלה, שעוזרת כשאתה צריך לבדוק לוחות רבים תוך זמן קצר.
טיפ: השתמש ב- 2D AOI עבור לוחות פשוטים או כאשר אתה רק צריך למצוא בעיות פני השטח.
מערכת AOI תלת -ממדית מעניקה לך מבט עמוק יותר על הלוחות שלך. מערכת זו משתמשת במספר מצלמות ואורות מיוחדים לבניית תמונת תלת מימד. אתה יכול למדוד את הגובה והנפח של כל חלק ומפרק הלחמה. זה עוזר לך למצוא פגמים מורכבים כמו טומבסטון, לידים מורמים ורכיבים מוטה.
אתה מקבל תוצאות מדויקות יותר מכיוון שהמערכת בודקת את החלק העליון, הצדדים ואפילו בתחתית החלקים. תלת מימד AOI יכול להתמודד עם לוחות עם רכיבים קטנים או גבוהים רבים. זה גם מקטין אזעקות שווא מצללים או משטחים מבריקים. אתה יכול לסמוך על התוצאות, גם כאשר הלוחות שלך צפופים או שיש להם צורות מוזרות.
כמה מערכות AOI תלת -ממדיות משתמשות בשילוב לייזר או באור מובנה כדי ליצור מפת תלת מימד מדויקת. זה מאפשר לך לראות אם חלק יושב גבוה מדי או אם הלחמה חסר תחת שבב. אתה מקבל משוב בזמן אמת ויכול לתקן בעיות לפני שהם גדלים.
אתה יכול לתהות איך 2D AOI ו- 3D AOI משווים. להלן טבלה שתעזור לך לראות את ההבדלים העיקריים:
תכונה | מערכת AOI 2D | מערכת AOI תלת מימד |
מדידת עומק | לֹא | כֵּן |
היקף גילוי פגמים | פגמים ברמת השטח | ליקויים מורכבים הכוללים גובה, נפח, פגמים נסתרים |
חיוביות שווא | גבוה יותר בגלל צללים/השתקפויות | מופחת על ידי נתוני תלת מימד וטכניקות דיכוי מתקדמות |
צדדיות של יישומים | מוגבלת לרכיבים גלויים | רחב, כולל PCBs בצפיפות גבוהה וחלקים מורכבים |
משוב בזמן אמת | לֹא | כֵּן |
עליך לבחור מערכת AOI דו -ממדית כאשר אתה זקוק לבדיקות מהירות אם לוחות פשוטים. זה עובד בצורה הטובה ביותר עבור פגמים לפני השטח וכאשר אינך צריך למדוד גובה. עליך להשתמש במערכת AOI תלת -ממדית כשאתה צריך למדוד את נפח הלחמה, לבדוק אם יש לידים מורמים או לבדוק לוחות צפופים ומורכבים. תלת מימד AOI טוב יותר גם כאשר ברצונך להפחית אזעקות שווא ולקבל נתונים אמינים יותר.
· 2D AOI מהיר וחסכוני לבדיקה בסיסית.
· AOI תלת-ממדי הוא הטוב ביותר לצרכים מתקדמים, כמו לוחות בצפיפות גבוהה, חלקים מיניאטוריים, או כאשר אתה צריך למדוד גובה ונפח.
הערה: אם לקו הייצור שלך יש הרבה חלקים קטנים או גבוהים, או אם אתה צריך לתפוס פגמים נסתרים, 3D AOI נותן לך את התוצאות הטובות ביותר.
כשאתה משתמש במערכות AOI, אתה מקבל הרבה דברים טובים. AOI עוזר לך לבדוק את האיכות ושומר על תנועת הקו שלך. הנה כמה סיבות עיקריות AOI מועיל:
1. AOI מוצא בעיות מוקדם, אז אתה חוסך כסף. אתה לא צריך לתקן או לזרוק כמה שיותר לוחות.
2. ניתן להגדיר AOI לעיצובים רבים של PCB. המשמעות היא שאתה יכול לבדוק הרבה לוחות שונים.
3. AOI עובד עם מערכות המפעל האחרות שלך. אתה יכול לצפות באיכות בשידור חי ולתקן בעיות במהירות.
4 AOI עוזר לך לייצר מוצרים טובים יותר. הלקוחות שלך יהיו מאושרים, והחברה שלך נראית טוב.
5. AOI מדווחת ועוקב אחר כל לוח. זה עוזר לך להציג הוכחות לביקורות ולעקוב אחר כללים.
6. AOI יכול לבדוק את שני צידי הלוח בו זמנית . זה מוודא שלא תחמיץ שום דבר וחוסך זמן.
7. AOI בודק לוחות במהירות. אתה יכול להסתכל על יותר לוחות בפחות זמן וליצור יותר מוצרים.
8. AOI נותן לך הרבה נתונים. אתה יכול למצוא היכן בעיות מתחילות ולהפוך את התהליך שלך לטוב יותר.
מערכות AOI עוזרות לך למצוא בעיות במהירות, לבצע לוחות טובים יותר ולשמור על העלויות.
יש כמה בעיות שיש לך עם AOI. אלה יכולים להקשות על לוחות בדיקה:
· AOI זקוק לתמונות טובות. אם צבע האור או החלק ישתנה, AOI עלול להחמיץ בעיה או לומר שלוח טוב זה רע.
· AOI לא יכול לראות בתוך הלוח. אם אתה צריך למצוא בעיות נסתרות, אתה זקוק לכלים אחרים כמו רנטגן.
· AOI לפעמים עושה טעויות. זה יכול לומר שחלק טוב הוא רע או להחמיץ בעיה אמיתית. זה יכול להאט את העבודה שלך ולכאב באיכות.
· אם תשנה את עיצוב הלוח שלך, עליך לשנות את תוכנית AOI. זה לוקח זמן ומיומנויות מיוחדות.
· מערכות AOI זקוקות לטיפול. עליכם לבדוק, לתקן ולעדכן אותם, שעולים כסף.
· אתה צריך אנשים מאומנים כדי להשתמש ב- AOI. זה יכול להיות קשה עבור חברות קטנות.
הערה: AOI עובד הכי טוב כשאתה שומר עליו נקי, בהיר ומעודכן.
אתה יכול לתקן בעיות רבות של AOI אם אתה משתמש ברעיונות טובים. להלן כמה דרכים לגרום ל- AOI לעבוד טוב יותר:
· השתמש בנתוני אימונים טובים עבור ה- AI שלך. זה עוזר ל- AOI למצוא בעיות נוספות ולעשות פחות טעויות.
· שמור על תוכנת AOI וחומרה חדשים שלך. עדכונים עוזרים ל- AOI לבדוק טוב יותר ולעבוד עם לוחות חדשים.
· לעבוד יחד כצוות. מהנדסים, IT ומפעילים צריכים לעזור זה לזה ולשתף את מה שהם יודעים.
· השתמש במערכות AOI שקל לשנות. אלה פשוטים לשדרוג ולהשתלב בקו שלך.
· לאמן את העובדים שלך היטב. אימונים טובים עוזרים לכולם להשתמש ב- AOI לבדיקת לוחות.
צפו לעתים קרובות במערכת AOI שלכם. עיין בדוחות ושנה הגדרות כדי לשמור על בדיקות חזקות.
· דבר בבירור עם הצוות שלך. וודא שכולם יודעים על שינויים ועדכונים.
טיפ: כשאתה משתמש בנתונים טובים, עבד כצוות ומעודכן לעתים קרובות, AOI עוזר לך ליצור לוחות טובים יותר ולשמור על המפעל שלך חזק.
אתה יכול לשפר את מערכת ה- AOI שלך על ידי חיבורה למערכת ביצוע ייצור (MES). כאשר AOI ו- MES עובדים יחד, אתה מקבל בדיקות איכות בזמן אמת. AOI משתמש ב- AI כדי למצוא פגמים ושולח את הזכות הנתונים הללו ל- MES. זה עוזר לך לאתר בעיות ברגע שהן יקרה. MES הוא כמו מרכז בקרה . שהוא אוסף נתונים מכל המכונות שלך ועוקב אחר כל לוח. אם AOI מוצא בעיה, MES יכול לסמן את הלוח, לשלוח אותו למקום אחר, או לדלג עליה כדי להמשיך בתנועה.
עם mes, אתה יכול:
ראה את כל תוצאות הבדיקה במקום אחד.
עקוב אחר כל לוח לרישומים מלאים.
· קבל התראות במהירות כשמשהו משתבש.
· השתמש בנתונים כדי למצוא ולתקן בעיות מוקדם.
MES עוזר לך גם לעקוב אחר כללים ולשמור על רישומים לבדיקות. אתה יכול לחבר מכונות AOI חדשות וגם ישנות מכיוון ש- MES משתמשת בדרכים סטנדרטיות כדי לדבר איתן. מערך זה חותך טעויות, חוסך זמן ומוריד עלויות על ידי הפסקת פסולת ועבודה נוספת.
מערכות AOI מודרניות מאפשרות לך לבדוק לוחות במובנים רבים. אתה יכול לבחור מצבי בדיקה שונים כך שיתאימו לצרכים שלך. כמה מכונות מאפשרות לך לבדוק לוחות SMT, THT ומעורבים במערכת אחת. אינך צריך לקנות מכונות נוספות לכל סוג לוח.
מצבי בדיקה גמישים כוללים:
· פלטפורמות העובדות עם סוגי לוח רבים.
· הגדרות גובה מתכווננות לבדיקות טובות יותר.
· אורות מרובי זווית כדי לאתר פגמים על לוחות מבריקים.
· כלי AI שהופכים את ההתקנה למהירה וקלה יותר.
· בדיקות SPC בזמן אמת אם יש משוב מהיר.
תכונות אלה עוזרות לך למצוא פגמים נוספים ולחתוך אזעקות שווא. אתה יכול גם לשנות את האופן בו המערכת בודקת חלקים וצורות שונות. זה מקל על הטיפול בלוחות מיוחדים ומשרות חדשות מבלי להאט.
טיפ: בחר מערכות AOI עם מצבים גמישים אם אתה רוצה בדיקות טובות יותר וצריך להתעדכן בשינויים במפעל שלך.
אתה מקבל את התוצאות הטובות ביותר מ- AOI על ידי ביצוע כמה צעדים פשוטים. ראשית, בחר חומרה ותוכנה של AOI שמתאימים לצרכים שלך. הגדר את האורות ובדיקת כללים להפסקת אזעקות שווא. שמור על המערכת שלך לעבוד טוב עם בדיקות וטיפול קבועות.
להלן כמה צעדים שיעזרו לך לעשות טוב:
1. אימן את העובדים שלך כדי שיוכלו לבדוק את תוצאות AOI בדרך הנכונה.
2. ערוך ועדכן תוכניות בדיקה עבור כל לוח.
3. חבר את AOI עם MES וכלים אחרים כמו SPI או רנטגן לקבלת נתונים טובים יותר.
4. צפו בשיעורי האזעקה השגויים שלכם ושנו הגדרות לפי הצורך.
5. התחל עם הגדרות זהירות והפוך אותן לטובות יותר כשאתה לומד.
6. שמור על תוכנת AOI ורשימות החלקים שלך מעודכנות.
דוגמה אמיתית מראה כי השימוש ב- AOI לפני ואחרי הלחמה, ביצוע תוכניות בהתאמה אישית וקישור נתונים עם MES יכול לחתוך את הפגמים ב- 85% . אתה יכול גם לקבל לוחות טובים יותר בפעם הראשונה ולבלות פחות על תיקונים. אתה מקבל רשומות מלאות וחוסך כסף כשאתה עוקב אחר הטיפים הבאים.
הערה: AOI עובד הכי טוב כשאתה שומר עליו נקי, מעודכן ומחובר למערכות המפעל האחרות שלך.
כעת אתה יודע שמערכות AOI עוזרות לבדוק כל שלב בהרכבת PCB. אם אתה משתמש במכונות מתקדמות כמו I.C.T- AI-5146 , אתה מקבל הרבה דברים טובים:
· אתה מוצא פגמים בצורה מדויקת מאוד ומקבל פחות אזעקות שווא.
· AI מבצע הגדרה ובדיקה מהר יותר.
· המערכת יכולה לבדוק סוגי לוח שונים ונותנת נתונים בזמן אמת.
· אתה יכול לעקוב אחר לוחות טוב יותר ולקבל עזרה בתיקון בעיות.
חשבו על שימוש ב- AOI בגורם y שלך כדי ליצור לוחות טובים יותר ולעבוד מהר יותר. למידע נוסף על AOI כדי לשמור על הייצור שלך חזק.
AOI פירושו בדיקה אופטית אוטומטית. אתה משתמש ב- AOI כדי לבדוק את הבעיות לוחות. הוא מוצא חלקים חסרים, הלחמה רעה או חלקים במקום הלא נכון. AOI עוזר לך לשמור על הלוחות שלך טוב.
AOI מוצא בעיות בשלב מוקדם של הפניית הדירקטוריון. אתה יכול לתקן טעויות לפני שהלקוחות יקבלו אותם. זה חוסך כסף ומפסיק בזבוז. AOI גם עוזר לך לייצר מוצרים שעובדים טוב.
AOI מוצא את רוב הבעיות שאתה יכול לראות, כמו חלקים חסרים, גשרי הלחמה ושגיאות קוטביות. לבעיות נסתרות בתוך הלוח, אתה זקוק לכלים אחרים כמו רנטגן.
מערכות AOI כמו I.C.T-AI-5146 יכולות לבדוק לוח בפחות משנייה לכל אזור. זה שומר על הקו שלך לנוע במהירות והלוחות שלך באיכות גבוהה.

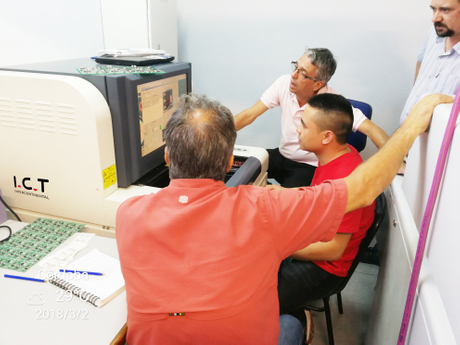

אתה זקוק לאימונים מסוימים כדי להשתמש במערכות AOI. ממשק המשתמש פשוט ועוזר לך ללמוד. רוב האנשים יכולים להשתמש ב- AOI לאחר שיעורים בסיסיים.
2D AOI בודק את החלק העליון של הלוח שלך בבעיות שאתה יכול לראות. 3D AOI מודד גם את הגובה והנפח. זה עוזר לך למצוא בעיות קשות יותר כמו לידים מורמים או טומבסטון.
כן, אתה יכול להגדיר מערכות AOI לסוגי לוח רבים. אתה משנה הגדרות עבור כל עיצוב. AOI מתקדם מאפשר לך להחליף משרות במהירות.
AOI יכול להתחבר למערכת ביצוע הייצור שלך (MES). אתה מקבל נתוני בדיקה מייד, עוקב אחר כל לוח ומשתמש בזה כדי לשפר את התהליך שלך.
