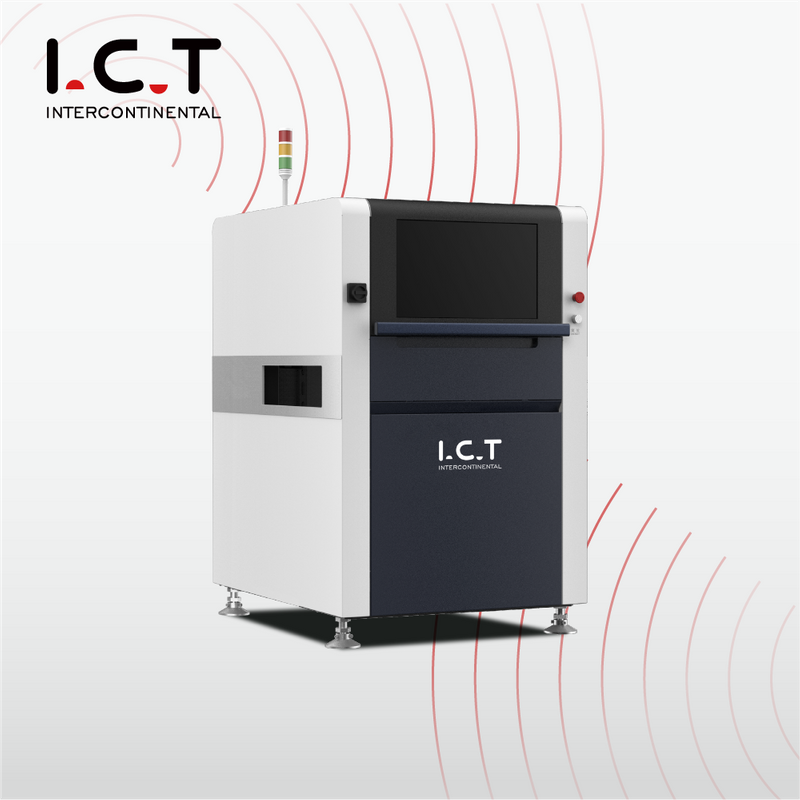

I.C.T- AI-5146
I.C.T
| כַּמוּת: | |
|---|---|
סקירה כללית
תכונות ופונקציות עיקריות של SMT Online Aoi Inspection Machine:
דיוק ויציבות גבוהים:
הוא מציע שיעורי בדיקה גבוהים עם שיעורי אזעקת שווא נמוכים, יציבות טובה (@6 Sigma, ), ודיוק סטיית בדיקה של פחות מ-±0.25 מ'מ. זה גם מפצה על עיוות PCB.

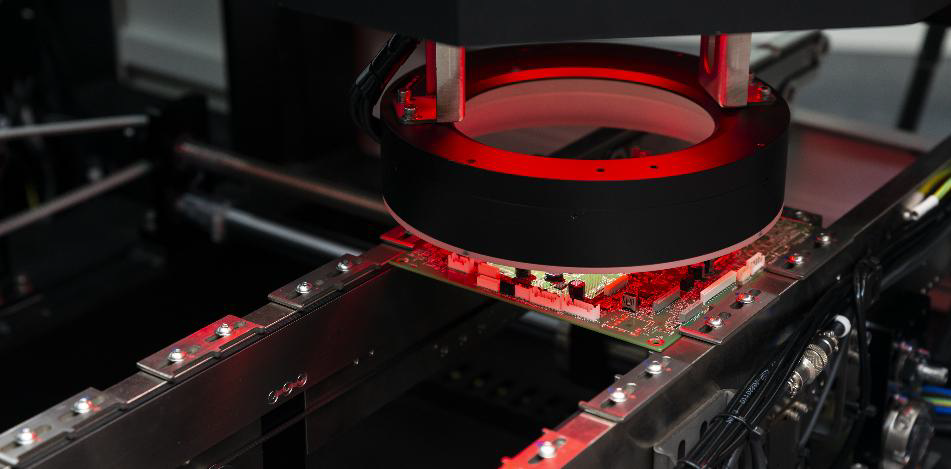

תאורה ואופטיקה מתקדמת:
כולל מקור תאורה RGB + W LED הניתן לתכנות ועדשות טלצנטריות דו-צדדיות עם עיוות נמוך ועומק שדה גבוה.

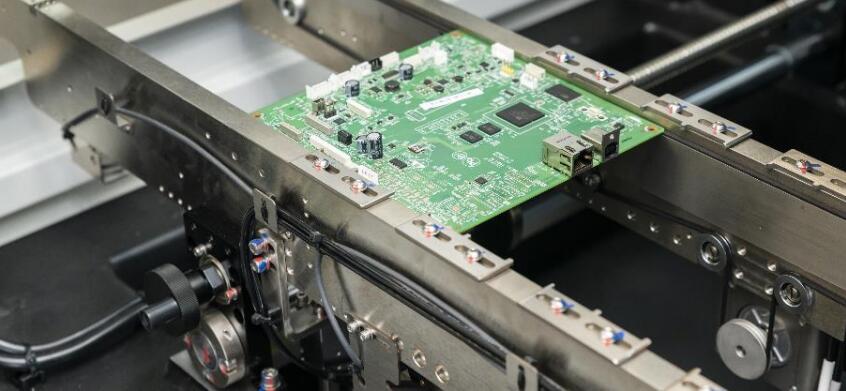

מהירות בדיקה מהירה:
מאמצת מצלמה אינטליגנטית ברמה גבוהה ביותר לבדיקת צילום, יחד עם מערכת בקרת יישור עמוקה לשמירה על מהירויות תנועה מהירות במיוחד. הוא מבצע חישוב בזמן אמת ותכנון נתיב לבדיקה יעילה.
תאימות מערכת MES:
הנתונים נשמרים בזמן אמת וניתנים לייצוא, כאשר המצלמה מסוגלת לקרוא קודים באופן אוטומטי (ברקוד וקוד QR). הוא מספק נתונים מלאים לשיפור תהליכים ומעקב אחר ייצור וניתן ליישם אותו ביעילות במערכות MES.
יכולת בדיקה חכמה חזקה

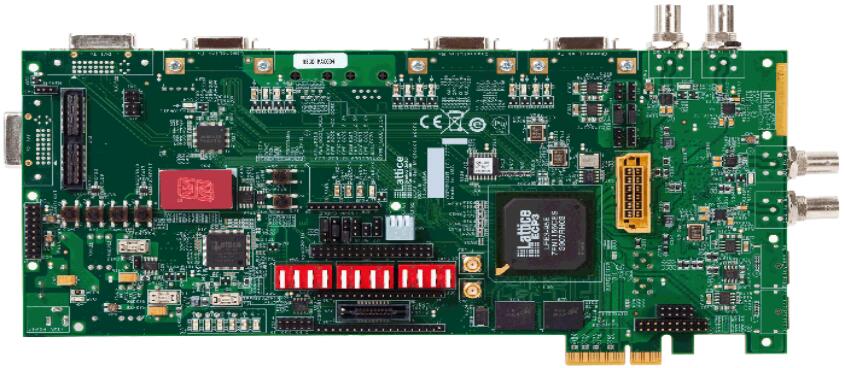

1. המודל מאומן על סמך נתונים גדולים. דיוק זיהוי גבוה של רכיבים ופח הלחמה.
2. תקן אזעקה הנגרמת על ידי רכיבים יתר על המידה וסטיית פח הלחמה. הפחת אזעקת שווא. עבור תכונה מטושטשת, יש לו יכולת זיהוי חזקה.
3. בדוק ביעילות פגמים מבלי להפריע לצבע הלוח ושינוי התווים במכשיר
4. בדיקת חלקים לא סדירה היא חזקה. צור אוטומטית תיבת סימון בדיקת פינים IC. שפוט מספר פגמים באמצעות תיבת סימון אחת.
5. יכולת הכללה חזקה. סטיית מכשיר, נורמלית באמצעות זיהוי דיוק גבוה, אך סחיפה קלה של עצמו, הבדל צבע קל, התקנים מסודרים לא סדיר ומצבים מסובכים אחרים תואמים. לפיכך, ניתן לממש שיעור אזעקת שווא נמוך.
מצבי בדיקה מרובים
1. ניתן לעצב מצבי בדיקה מרובים על ידי שילוב של מספר מצבי ייצור של מפעלים.
2. תמיכה במצב ייצור מכונות מרובות, מצב חומר חלופי ובמצבים אחרים.
3. תמיכה בבדיקת לוח משותף, תמיכה בבדיקת לוח מעורב, תמיכה בבדיקת חומרים מעורבים, תמיכה במספר MARK (כולל פונקציית סימן רע), תמיכה בתוכנית A/B לזיהוי אוטומטי.
4. ריבוי תרחישי בדיקה. בדיקת לוח תמיכה עם/בלי מתקנים.
מפרט של מכונת בדיקת AOI SMT מקוונת:
| דֶגֶם | I.C.T SMT AOI AI-5146 | I.C.T SMT AOI AI-5146D |
| מיני רכיב | 01005שבב, IC 0.3pitch ובצורה מיוחדת | |
| Resolution@FOV | 10um@40*30 מ'מ | 15um@40*30 מ'מ |
| מַצלֵמָה | מצלמה דיגיטלית דיגיטלית חכמה 12M פיקסל | |
| עֲדָשָׁה | עדשה טלצנטרית | |
| אוֹר | אינטגרל RGB+W 4 צבעים | |
| מהירות בדיקה | 0.23 שניות/FOV | |
| אלגוריתם בדיקה | CNN, ניגודיות צבע, זיהוי קווי מתאר, בדיקת אופסט, התאמת תבניות, השוואת תווים, OCR וכו'. | |
| פריט בדיקה | רכיב: נעדר, הפוך, שגוי יישור, שבור, נוסף, חומר זר, מוכתם וכו'. הלחמה: הלחמה לא מספקת, הלחמה מוגזמת, גישור, הלחמה פסאודו וכו'. אחר: זיהוי ברקוד/זיהוי קוד QR/OCR. | |
| גודל PCB | 50*50 מ'מ ~ 510*460 מ'מ (מצב לוח גדול: משמאל לימין: מקסימום 730*460 מ'מ מימין לשמאל: מקסימום 640*460 מ'מ) | 50*50 מ'מ ~ 510*610 מ'מ (פעולת מסילה אחת) 50*50 מ'מ ~ 510*330 מ'מ (פעולת מסילה כפולה) |
| מַעֲקֶה | מסילה בודדת | מסילה כפולה |
| גובה PCB | למעלה: 25 מ'מ, תחתון: 80 מ'מ | למעלה: 25 מ'מ, תחתון: 30 מ'מ |
| עובי PCB | 0.3 ~ 6.0 מ'מ | |
| PCB Edge | 3.7 מ'מ | |
| עיוות PCB | ±3.0 מ'מ | |
| משקל PCB | מקסימום: 3 ק'ג | |
| גובה מסוע | 900±20 מ'מ | |
| עם התאמה | ידני ואוטומטי | |
| כיוון מסוע | L ~R או R ~L | |
| כּוֹחַ | AC220 50/60Hz,5A | |
| כוח מדורג | 380W | |
| תִקשׁוֹרֶת | SMEMA | |
| מִשׁקָל | 750 ק'ג | 790 ק'ג |
* I.C.T ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להתעדכן ללא הודעה מיוחדת.
צפה בסרטון כדי ללמוד כיצד האוטומטי מכונת בדיקת AOI מקוונת SMT יכול לשפר את היעילות בייצור SMT!
לחץ בצד ימין כדי לברר --->>
ש: אילו סוגי פגמים יכול ה-I.C.T SMT AOI AI-5146 לזהות?
ת: הוא מזהה פגמי הלחמה, אי יישור רכיבים, בעיות קוטביות ועוד.
ש: האם ה-SMT AOI יכול להתמודד עם פעולות מסילה כפולה?
ת: כן, הוא תומך הן בפעולות יחיד והן בפעולות מסילה כפולות עם אפשרויות תצורה גמישות.
ש: כיצד SMT AOI עוזר לשפר את איכות ייצור SMT?
ת: AOI משפר את האיכות על ידי שימוש במצלמות ברזולוציה גבוהה ועיבוד תמונה מתקדם לבדיקת רכיבים ומפרקי הלחמה. הוא מזהה אפילו את הפגמים הקטנים ביותר במהירות ובדייקנות, ומפחית שגיאות בדיקה ידנית. המערכת עוזרת ליצרנים להשיג תפוקות גבוהות יותר ושיעורי פגמים נמוכים יותר על ידי הבטחה שרק PCB מורכבים כהלכה עוברים לשלב הייצור הבא.
