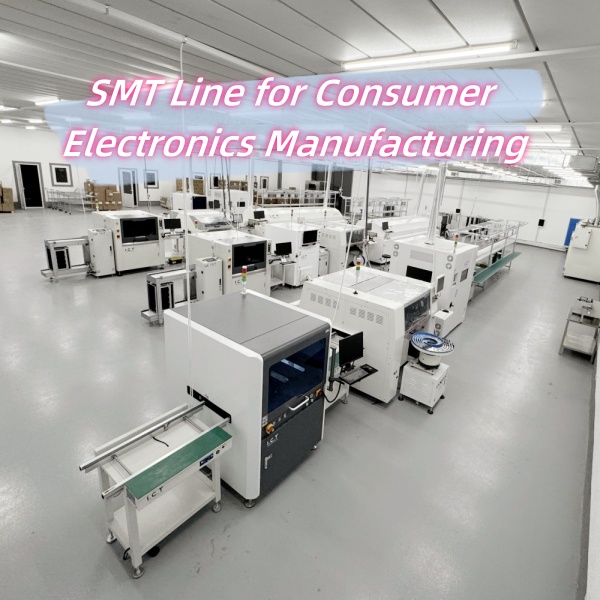

בחירת קו ייצור SMT לייצור מוצרי אלקטרוניקה היא לעתים רחוקות עניין פשוט של השוואת מפרטי מכונות. בניגוד לאלקטרוניקה תעשייתית או לרכב, מוצרי צריכה פועלים בתנאי שוק המשתנים במהירות, מחזורי חיים קצרים יותר ולחץ עלויות אינטנסיבי. מציאות אלו מציבות דרישות ייחודיות לתכנון קו SMT, תצורה וגמישות תפעולית לטווח ארוך.
יצרנים רבים מגלים - לרוב מאוחר מדי - שקו SMT המותאם רק למהירות או עלות השקעה ראשונית עלול להיאבק ברגע שהייצור האמיתי מתחיל. שינויים תכופים בדגם, סוגי רכיבים מעורבים, תחזיות ביקוש לא יציבות ושטח מפעל מוגבל, כולם מציגים אתגרים שאינם ברורים במהלך בחירת הציוד.
מאמר זה מתייחס לבחירת קו SMT מנקודת מבט מעשית של ייצור. במקום להתמקד במכונות בודדות, הוא בוחן כיצד מאפייני המוצר, שלב הייצור ותנאי המפעל צריכים להנחות החלטות בעת בנייה או שדרוג של קו SMT לייצור מוצרי אלקטרוניקה.

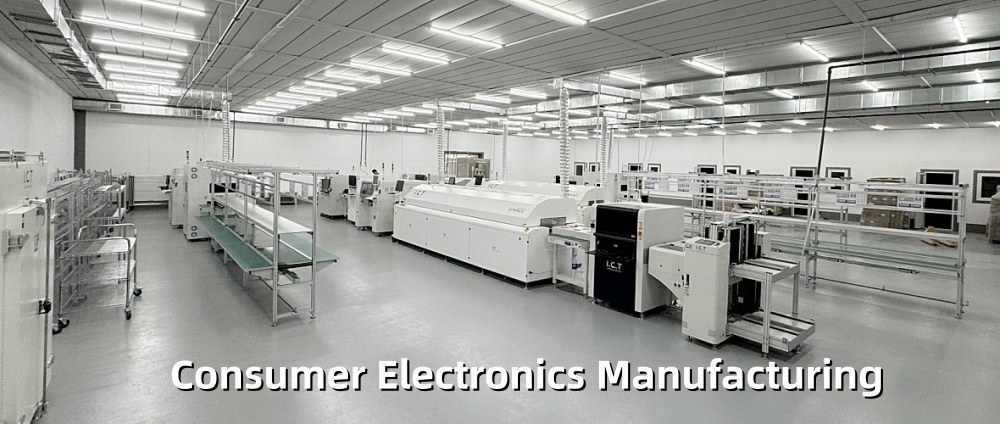

ייצור אלקטרוניקה לצרכן פועל תחת היגיון שונה מהותית מייצור PCBA תעשייתי או רכב. האלקטרוניקה לרכב נותנת עדיפות למחזורי חיים ארוכים של מוצר, ציות קפדני לרגולציה ותהליכים מבוקרים מאוד שנשארים יציבים במשך שנים רבות. אלקטרוניקה תעשייתית מתמקדת לעתים קרובות בחוסן ובווריאציות נמוכה.
מוצרי אלקטרוניקה, לעומת זאת, מתפתחים במהירות. תיקוני מוצרים הם תכופים, זמן היציאה לשוק הוא קריטי, והיקפי הייצור יכולים להשתנות במהירות בתגובה לדרישת הצרכנים. תנאים אלה דורשים קווי SMT שיכולים להסתגל מבלי להקריב תשואה או יעילות.
קו SMT שמתפקד היטב בסביבה של מוצר יחיד ולטווח ארוך עלול להפוך ללא יעיל כאשר הוא נדרש לטפל בהחלפות תכופות, ספריות רכיבים מעורבים ולוחות זמנים דחוסים של ייצור.
רוב מפעלי האלקטרוניקה לצרכן פועלים בסביבת תמהיל גבוה, גם כאשר התפוקה הכוללת גדולה. SKUs בודדים עשויים לפעול רק כמה שבועות או חודשים לפני שיוחלפו או יתוקנו. הזמנות לשינויים הנדסיים נפוצות, ולעתים קרובות יש צורך להתאים את תכנון הייצור תוך התראה מועטה.
בהקשר זה, הפרודוקטיביות האמיתית נקבעת פחות על ידי מהירות מכונה נומינלית ויותר על ידי כמה מהר ואמינות הקו יכול לעבור בין מוצרים. זמן ההגדרה, ניהול התוכנית ואינטראקציה עם המפעיל משחקים תפקיד משמעותי בתפוקה היומית.

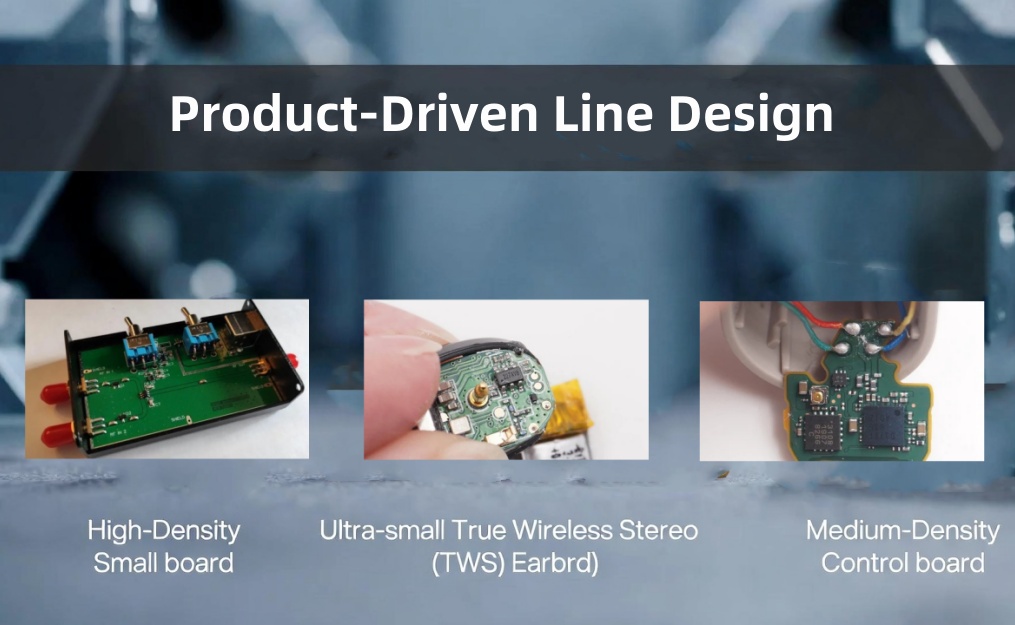

החלטות עיצוב מוצר מעצבות ישירות את דרישות קו SMT. התקני צרכן קומפקטיים משלבים לרוב רכיבים בעלי גובה דק, פריסות צפופות, מבני מיגון ומסה תרמית מעורבת על גבי PCB בודד. מאפיינים אלה מגבירים את הרגישות לשונות בתהליכי הדפסה, מיקום וזרימה חוזרת.
מנקודת מבט תפעולית, הבנה מוקדמת של אילוצים מונעי תכנון אלו עוזרת להימנע מקונפיגורציה מחדש או כוונון תהליכים יקרים לאחר תחילת הייצור ההמוני.
מוצרי אלקטרוניקה בצפיפות גבוהה כוללים בדרך כלל BGAs עדין, QFNs, CSPs ורכיבים פסיביים מיניאטוריים. פריסות PCB הדוקות, ושולי ההלחמה צרים. ביישומים אלה, העקביות חשובה יותר מביצועי שיא.
הגורם המגביל הוא לעתים רחוקות האם מכונה יכולה להשיג מפרט נתון בתנאים אידיאליים. במקום זאת, האתגר הוא שמירה על תוצאות הניתנות לחזרה על פני ריצות ייצור ארוכות, משמרות מרובות ושינויים תכופים בחומרים.
מוצרים כגון אוזניות TWS מציגות סט שונה של אתגרים. PCBs הם קטנים במיוחד, סובלנות פאנליזציה הדוקה, וריאציות מוצרים תכופות. דיוק המתקן, יציבות הטיפול בלוח והחלפת תוכניות מהירה הופכים קריטיים.
בסביבות אלה, אפילו חוסר יעילות קטן במהלך המעבר יכול להשפיע באופן משמעותי על התפוקה הכוללת. קו SMT שנועד לגמישות מתעלה לרוב על תצורה מהירה יותר אך פחות ניתנת להתאמה.
מכשירי בית חכם ולוחות בקרה לצרכן כוללים בדרך כלל צפיפות רכיבים מתונה בשילוב עם מגוון רחב של SKUs. היקפי הייצור עשויים להשתנות באופן משמעותי בין הדגמים, ולעתים קרובות תחזית הביקוש אינה ודאית.
עבור מוצרים אלה, עיצוב קו SMT חייב ליצור איזון בין גמישות לתפוקה יציבה. הציוד צריך לתמוך הן בשינויי דגם תכופים והן בייצור מתמשך ללא מאמץ התקנה מופרז.
מוצרי אלקטרוניקה רגישה לעלות מדגישה בקרת תפוקה ויעילות תפעולית. למרות שצפיפות הרכיבים עשויה להיות נמוכה יותר, הנפחים הם לרוב גבוהים, ואפילו לשיעורי פגמים קטנים יכולים להיות השפעה ניכרת על הרווחיות.
במקרים כאלה, אמינות הציוד, קלות התחזוקה ויציבות התהליך לטווח ארוך מספקים בדרך כלל ערך רב יותר מתכונות מתקדמות המציעות תועלת מעשית מוגבלת.

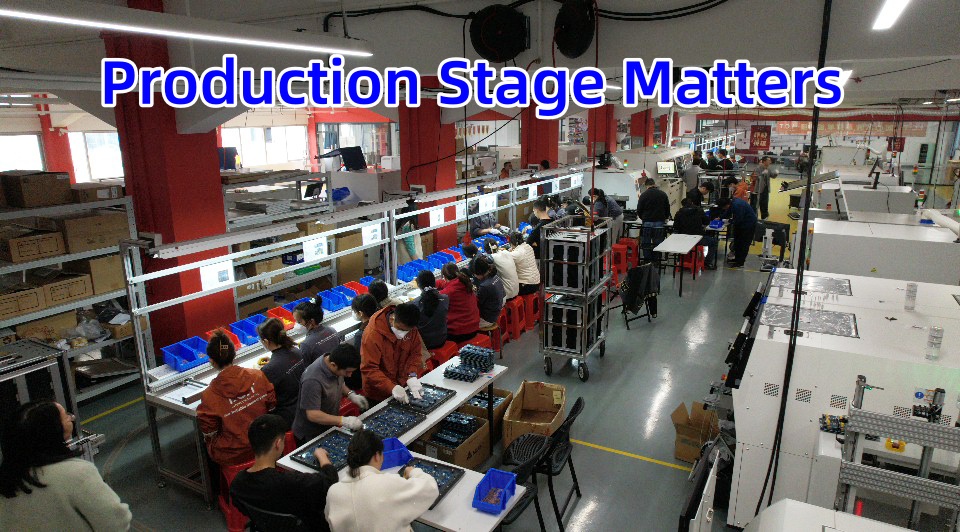

בשלבי אב-טיפוס ושל הצגת מוצרים חדשים, כמויות הייצור נמוכות והעיצובים משתנים לעתים קרובות. קו SMT אמור לתמוך ביצירה מהירה של תוכנית, הגדרת מזין קלה ותפעול אינטואיטיבי.
השקעה יתרה באוטומציה במהירות גבוהה בשלב זה מובילה לרוב לחוסר ניצול קיבולת ומורכבות מיותרת. תצורות פשוטות וגמישות יותר נוטות לתמוך במחזורי למידה מהירים יותר ובמעברים חלקים יותר לייצור המוני.
ברגע שמוצר נכנס לייצור נפח יציב, סדרי העדיפויות משתנים. תפוקה עקבית, איכות צפויה ותלות מופחתת במפעיל הופכים חשובים יותר מגמישות מוחלטת.
בשלב זה, בקרת תהליכים ושילוב פיקוח תפקיד גדול יותר בשמירה על התשואה לאורך זמן. בחירת ציוד צריכה להדגיש אמינות וחזרה במקום מפרטי כותרת.
מותגי מוצרי אלקטרוניקה צומחים במהירות עומדים בפני אתגר אחר: להגדיל את הייצור מבלי להינעל במערכות לא גמישות. קווי SMT צריכים להיות מתוכננים מתוך מחשבה על הרחבה, המאפשרים להוסיף קיבולת נוספת או אוטומציה ללא הפרעה גדולה.
מנקודת מבט אסטרטגית, פריסות מודולריות וממשקים סטנדרטיים מספקים נתיב בטוח יותר לצמיחה מאשר תצורות קשיחות מותאמות במיוחד.
מניסיון מעשי בייצור, רוב בעיות SMT ארוכות הטווח אינן נגרמות על ידי מגבלות טכניות קיצוניות, אלא מאי עקביות קטנות המצטברות עם הזמן.
הדפסת משחת הלחמה נותרה אחד התהליכים הקריטיים ביותר בקווי SMT של מוצרי אלקטרוניקה. דיוק ההגדרה הראשוני הוא חשוב, אבל יכולת החזרה לטווח ארוך היא לעתים קרובות המבדיל האמיתי.
מדפסת השומרת על ביצועים יציבים לאחר החלפת סטנסילים, החלפת חומרים ומעברי מפעיל תורמת יותר לעקביות התפוקה מאשר שיפורים שוליים בזמן המחזור.
מכונות איסוף ומקום חייבות להתאים למגוון רחב של גדלי רכיבים, סוגי אריזה וכיוונים. בייצור תמהיל גבוה, ניהול הזנה, יציבות הראייה והחלפת תוכניות יעילה משפיעים יותר על הפרודוקטיביות האמיתית מאשר מהירות מיקום מקסימלית.
ציוד שמפחית את מורכבות ההגדרה וממזער התאמות תלויות מפעיל מספק לרוב ביצועים כלליים טובים יותר.
תנורי זרימה חוזרת זוכים לעתים קרובות לזלזל במהלך תכנון קו SMT. לוחות צרכנים קומפקטיים בעלי מסה תרמית מעורבת דורשים פרופילים תרמיים יציבים וניתנים לשחזור כדי למנוע פגמים כגון מצבה, ריקון או הרטבה לא מספקת.
מערכת זרימה חוזרת צריכה לספק התנהגות תרמית עקבית על פני מוצרים שונים מבלי לדרוש התאמות קבועות של הפרופיל.

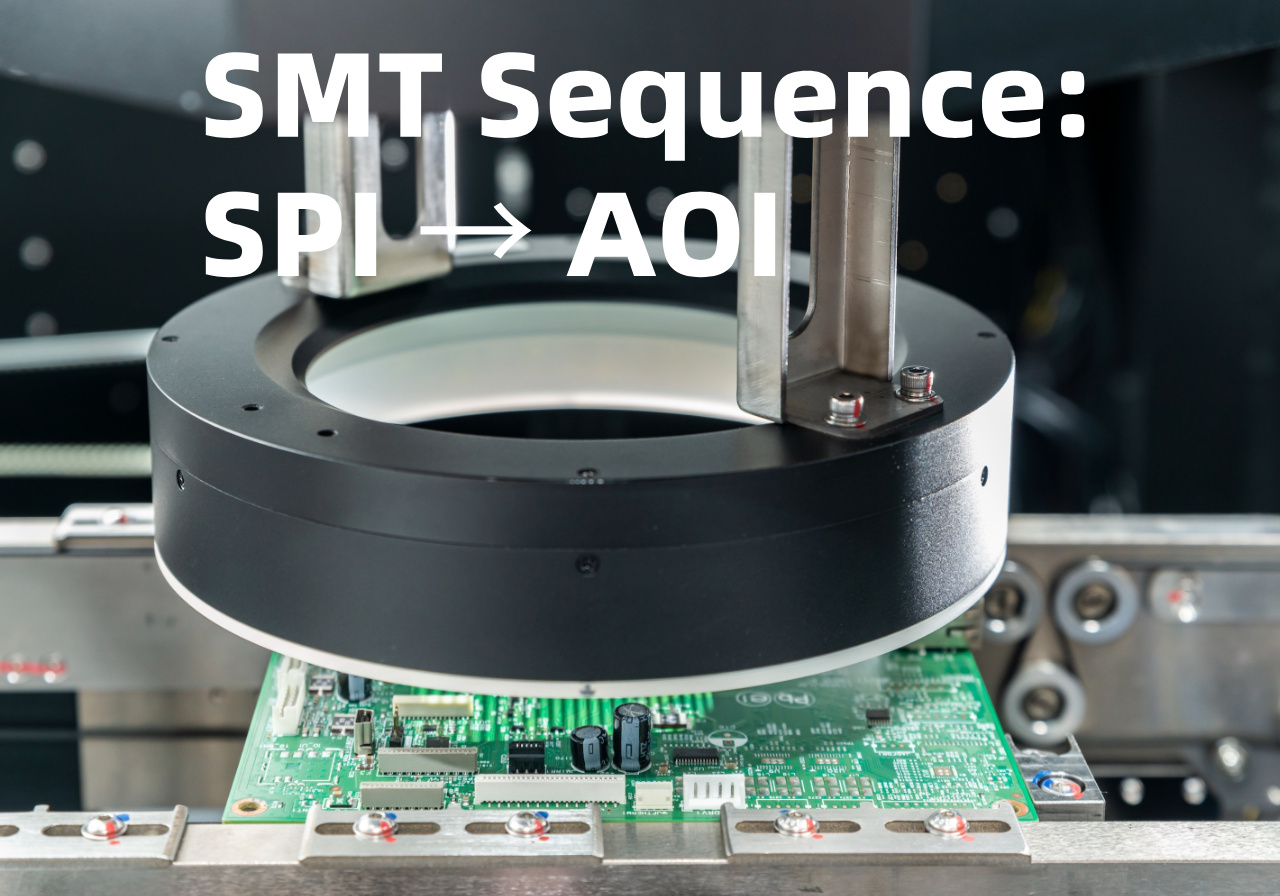

בדיקה מוסיפה את הערך הרב ביותר כאשר היא תומכת בבקרת תהליכים במקום לפעול אך ורק כמסנן פגמים. מיקום נכון של SPI ו- AOI מאפשר זיהוי מוקדם של סחף תהליך, הפחתת גרוטאות ועיבוד חוזר.
המטרה היא לא כיסוי בדיקה מקסימלי, אלא משוב בר-פעולה שמשפר תהליכים במעלה הזרם.

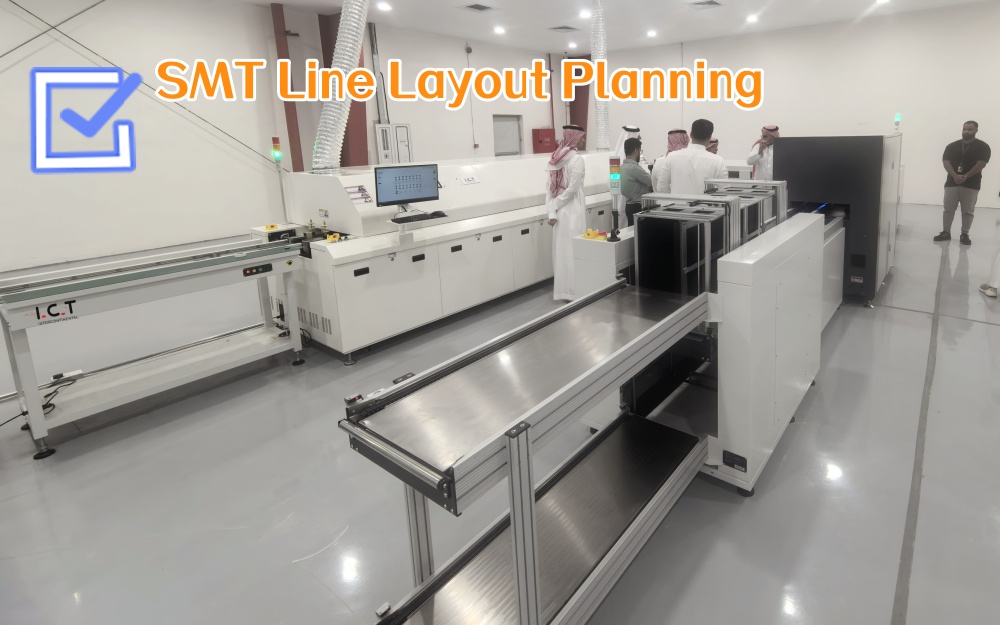

שטח המפעל מוגבל לעתים קרובות בייצור מוצרי אלקטרוניקה. פריסות בקו ישר הן פשוטות ויעילות אך דורשות יותר שטח רצפה. פריסות בצורת U יכולות להפחית את טביעת הרגל ולשפר את האינטראקציה עם המפעיל, אם כי הן דורשות תכנון קפדני של זרימת החומר.
הבחירה האופטימלית תלויה בתמהיל המוצרים, זמינות העבודה ותוכניות התרחבות עתידיות.
זרימת חומרים יעילה מפחיתה שגיאות טיפול וזמן מעבר. פריסת קו SMT צריכה לתמוך בתנועת מפעיל אינטואיטיבית, נתיבי חומר ברורים ותנועה צולבת מינימלית.
בסביבות שילוב גבוה, חוסר יעילות קטן בטיפול בחומרים עלול להצטבר לכדי השבתה משמעותית.
יש לשקול הרחבה עתידית כבר משלב התכנון הראשוני. מתן מקום לציוד נוסף, שימוש בממשקי מסוע סטנדרטיים ושמירה על גמישות הפריסה עוזרים להגן על השקעה לטווח ארוך.

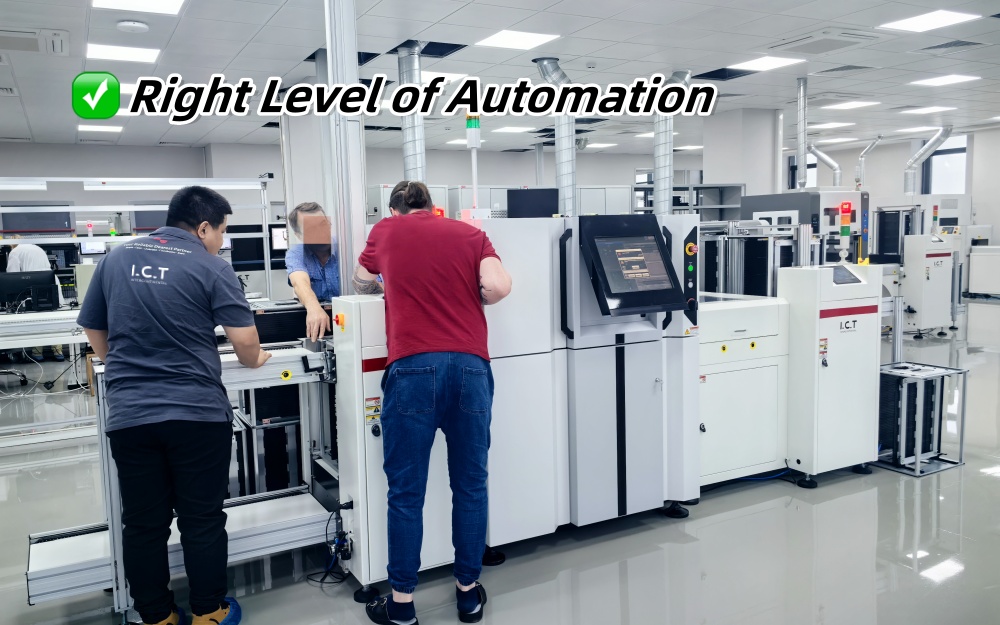

יש ליישם אוטומציה באופן סלקטיבי. קווי SMT אוטומטיים לחלוטין מספקים יעילות גבוהה בתרחישים יציבים ובעלי נפח גבוה, אך עשויים להפחית את הגמישות במהלך החלפות תכופות.
פתרונות חצי אוטומטיים מספקים לרוב גישה מאוזנת ליצרנים המטפלים במוצרי אלקטרוניקה מגוונים.
עלויות העבודה המקומיות ורמות המיומנות של כוח העבודה משפיעות על מידת האוטומציה האופטימלית. באזורים עם עלויות עבודה מתונות ומפעילים מנוסים, אוטומציה מוגזמת עלולה שלא לספק הטבות פרופורציונליות.
בחירת הציוד צריכה לשקף תנאי הפעלה מציאותיים ולא רווחי יעילות תיאורטיים.
אוטומציה יתר עלולה להגביר את מורכבות ההתקנה ואת עומס התחזוקה. בשלבי ייצור מוקדמים, מערכות פשוטות יותר תומכות לרוב בהתאמה מהירה יותר לשינויי עיצוב ולביקוש מתפתח.
הצבת בדיקה אסטרטגית מאפשרת זיהוי מוקדם של בעיות בתהליך. בדיקה מיותרת מגדילה את העלות מבלי לשפר את האיכות בהכרח.
אסטרטגיות בדיקה יעילות מתמקדות במניעת התפשטות פגמים במקום בתיעוד כשלים.
נתוני בדיקה צריכים להזין בחזרה את התאמות התהליך. ללא ניתוח נתונים מובנה, תוצאות הבדיקה מספקות ערך מוגבל.
זרימת עבודה של נתונים מחוברת תומכת בשיפור מתמיד ויציבות תשואה לטווח ארוך.
בעוד שהאלקטרוניקה הצרכנית מתמודדת בדרך כלל עם פחות דרישות מעקב רגולטוריות מאשר מוצרי רכב, עקיבות בסיסית תומכת בניתוח איכות, ניהול אחריות ואחריות ספקים.
טעויות אלו נראות לעתים רחוקות במהלך בדיקות קבלה של המפעל, אך לעתים קרובות מופיעות מספר חודשים לאחר תחילת הייצור ההמוני.
התמקדות אך ורק במהירות או בעלות ראשונית מובילה לעתים קרובות להוצאות גבוהות יותר בטווח הארוך עקב השבתה, עבודה מחדש וחוסר יציבות תהליכים.
זמן ההחלפה משפיע ישירות על הפלט בסביבות מיקס גבוה. קווים המותאמים רק לתפוקה נומינלית עשויים לתפקד בצורה גרועה בפעולה היומיומית.
נגישות לתחזוקה, זמינות חלקי חילוף ואיכות התמיכה הטכנית משפיעים באופן משמעותי על ביצועי הציוד לטווח ארוך.
קווים כאלה נותנים עדיפות למערכות מיקום גמישות, טיפול לוח קומפקטי וניהול תוכניות יעיל כדי לתמוך בשינויים תכופים במוצר.
תצורה מאוזנת מדגישה הדפסה יציבה, מיקום ניתן להתאמה ואוטומציה מתונה כדי להתאים לנפחי ייצור משתנים.
עיצובים ניתנים להרחבה מאפשרים ליצרנים להתחיל עם תצורה בסיסית ולהרחיב את הקיבולת ככל שהביקוש גדל, מה שמפחית את הסיכון מראש.
ספקים בעלי ניסיון מעשי בתחום האלקטרוניקה לצרכן נמצאים במצב טוב יותר לצפות אתגרי הייצור ולהמליץ על תצורות מתאימות.
התקנה והדרכה אפקטיביים מקצרים את זמן ההתגברות ומסייעים למפעילים להגיע לייצור יציב מוקדם יותר.
תמיכת מחזור חיים אמינה מפחיתה את זמני השבתה לא מתוכננים ומגינה על השקעה לטווח ארוך.
סוג המוצר ומאפייני PCB
נפח ייצור נוכחי ועתידי
שטחי מפעל, כוח עבודה ותוכנית צמיחה
קו SMT שנבחר היטב אינו מוגדר על ידי מכונות בודדות, אלא על ידי מידת היעילות של המערכת כולה תומכת בהתפתחות המוצר, יציבות ייצור וצמיחה עסקית. בייצור מוצרי אלקטרוניקה, ההצלחה תלויה בבניית קו ייצור שיכול להסתגל במהירות כמו השוק עצמו.
אם אתה מתכנן או מייעל קו SMT לייצור מוצרי אלקטרוניקה, הבנה ברורה של המוצר ושלב הייצור שלך היא חיונית. לדיון מעשי, ממוקד הנדסה המבוסס על תנאי מפעל אמיתיים, אתם מוזמנים ליצור קשר. > > > > > >
1. מה מייחד קווי SMT לאלקטרוניקה צריכה מתעשיות אחרות?
קווי SMT של מוצרי אלקטרוניקה לצרכן חייבים לתמוך בתמהיל גבוה, בהחלפות תכופות ובעלייה מהירה, ולא ביציבות של מוצר בודד לטווח ארוך.
2. האם קו SMT אוטומטי מלא נחוץ תמיד עבור מוצרי אלקטרוניקה?
לא. עבור מוצרים בשלבים מוקדמים או המשתנים לעתים קרובות, קווי SMT חצי אוטומטיים או מודולריים מספקים לעתים קרובות יעילות אמיתית טובה יותר.
3. לאיזה תהליך SMT יש את ההשפעה הגדולה ביותר על התשואה?
להדפסה של משחת הלחמה ולבקרה תרמית של זרימה חוזרת יש בדרך כלל את ההשפעה הגדולה ביותר על עקביות התפוקה.
4. כיצד יש לתכנן בדיקת SMT?
יש למקם את הבדיקה כדי לספק משוב תהליך בר-פעולה במקום פשוט לזהות פגמים.
