קו ייצור SMT
I.C.T
| כַּמוּת: | |
|---|---|
| פתרון קו ייצור PCBA
ICT מציעה קו ייצור PCBA שלם מתכנון ועד הפעלה. אנו מתכננים קווים חצי אוטומטיים ואוטומטיים מלאים עם מכונות JUKI. לצוות שלנו יש 22 שנים בטכנולוגיית SMT. הקווים כוללים מעמיס, מדפסת, JUKI בחירה-ומקום, תנור זרימה חוזרת, AOI ופורק. להגדרה אוטומטית מלאה צריך עובד אחד למשמרת. הספק הוא 18Kw/H עבור קווים גדולים. אנו משרתים תעשיות LED, טלוויזיה, טלפונים ומכוניות. ההתקנה אורכת 3 ימים. האימון נמשך 7-15 ימים. אנו עוזרים לבנות מפעלים ברחבי העולם בעזרת ייעוץ מומחה.
| תכונה

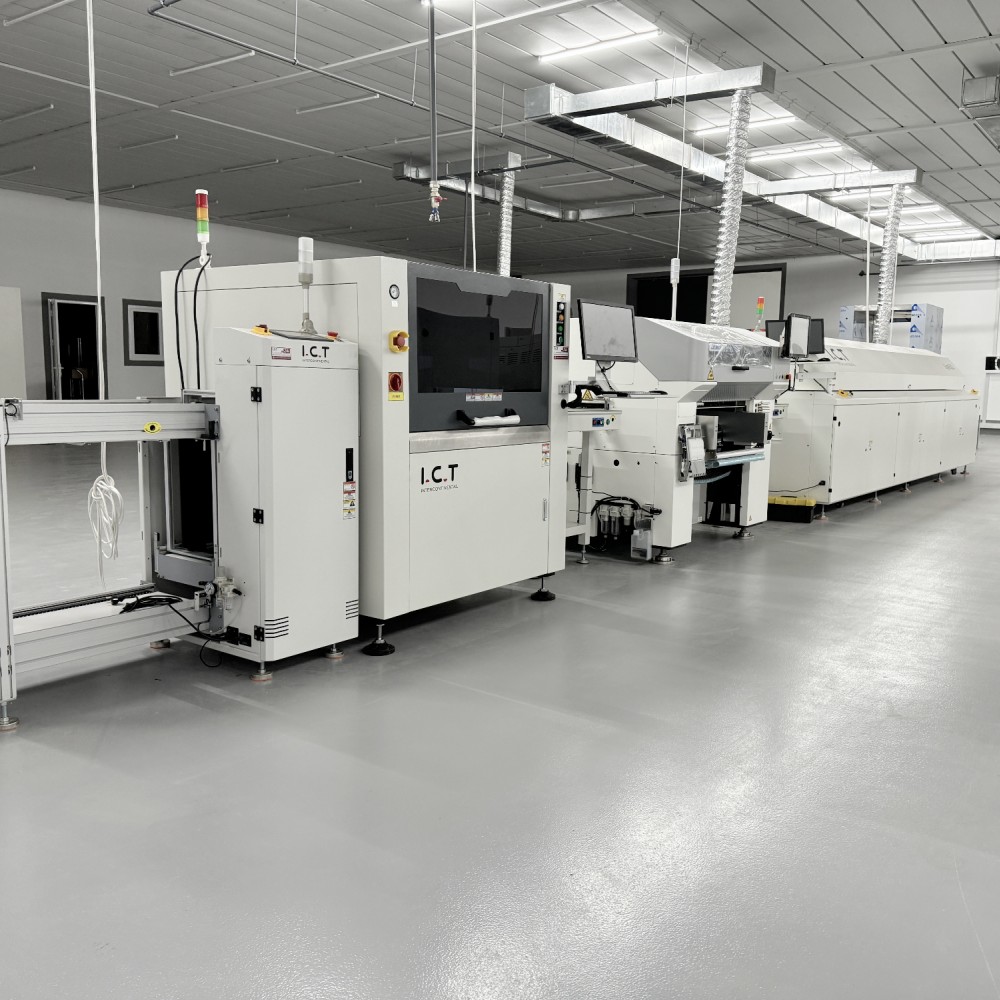

זרימת עבודה אוטומטית
קו הייצור של PCBA פועל ממטעין לפרוק ללא עצירות. זה מתחיל עם טעינת לוח וניקוי. המדפסת מוסיפה משחת הלחמה בצורה מדויקת. מכונת JUKI מציבה חלקים במהירות. הזרם מחדש את הלחמות התנור בחוזקה. AOI בודק איכות. מפרק NG/OK ממיין לוחות. זרימה זו מגבירה את המהירות ומפחיתה שגיאות. קו מלא אוטומטי מטפל במוצרים מורכבים כמו בקרים אוטומטיים.
טכנולוגיית השמה של JUKI
JUKI בחירה ומקום בקו הייצור של PCBA שלנו מבטיח דיוק. הוא מציב חלקים זעירים במהירות על גבי PCB. מהירות גבוהה מתאים לייצור המוני. המכונה עובדת עם מסועים להעברה חלקה. הוא תומך בלוחות קטנים עד גדולים. טכנולוגיה זו מפחיתה פגמים בהרכבת LED או טלפון.

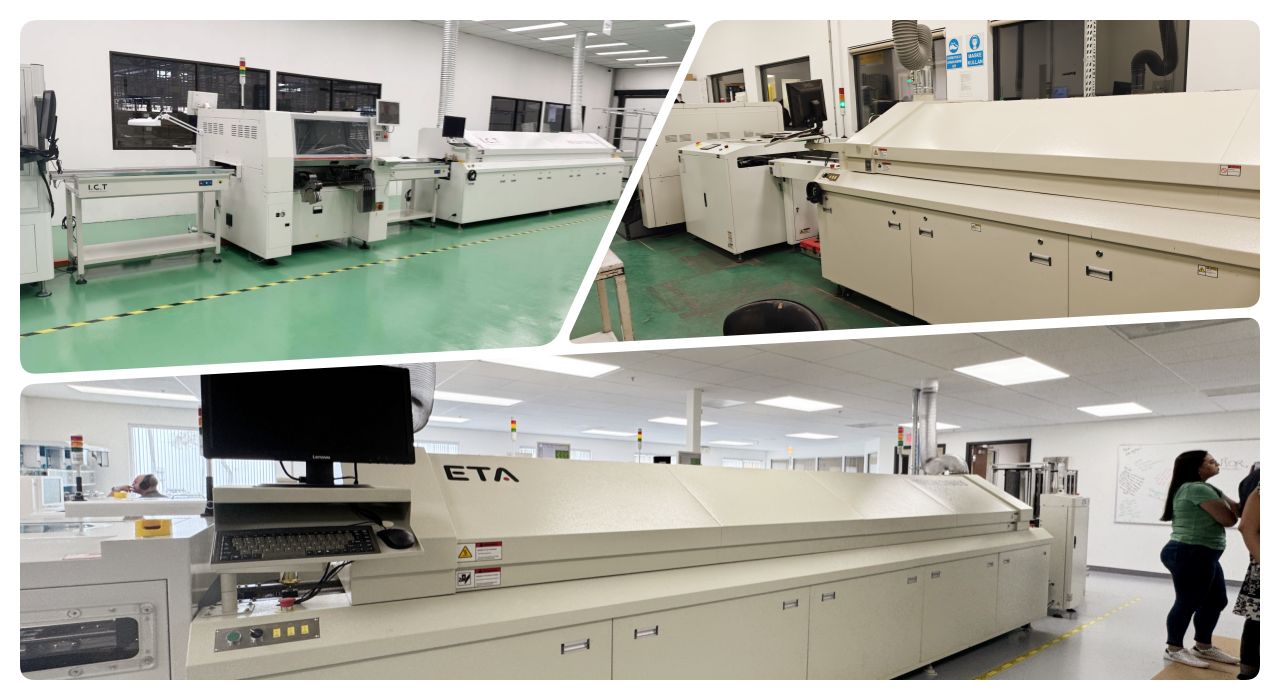

Reflow תנור יעילות
תנור זרימה חוזרת בקו מחמם לוחות באופן שווה. הוא מלחם רכיבים בחוזקה ללא נזק. בקרת רב-אזורים שומרת על יציבות הטמפרטורה. מסוע קירור עוקב כדי להגדיר הלחמה. שלב זה מתאים לקו ייצור PCBA סוהר לתפוקה אמינה. שימוש נמוך באנרגיה חוסך בעלויות.
בדיקה ובדיקה
AOI סורק לוחות לאחר הלחמה. הוא מוצא תקלות כמו חלקים חסרים. SPI בודק הדבק לפני השמה. בודק ICT בחלק DIP מאמת פונקציות. לוחות NG הולכים לדחות מסוע. זה מבטיח איכות גבוהה בקו הייצור האוטומטי של נורות LED.
אפשרויות קו גמישות
בחר קו ייצור PCBA חצי אוטומטי או מלא אוטומטי. חצי אוטומטי מתאים לפריטים קטנים כמו נורות. אוטומטי מלא מטפל באלקטרוניקה אוטומטית. ציור פריסה עוזר לתכנן את החלל. קווים מתאימים לצרכי המפעל שלך.
| מִפרָט
| פרטי | קטגוריה | פרויקטים |
|---|---|---|
| דרישות פריסת מפעל | פריסת מעגל אוויר במפעל | השתמש במקור אוויר מהמפעל או במכונת אוויר דחוס נטולת שמן נפרדת. הלחץ צריך להיות גדול מ-7 ק'ג/סמ'ר. |
| פריסת חשמל במפעל | AC220 חד פאזי (220±10%, 50/60Hz) תלת פאזי AC 380V (380±10%, 50/60Hz) | |
| פריסת אגזוז במפעל | קצב הזרימה המינימלי של צינור הפליטה הוא 500 רגל מעוקב לדקה (14.15 מ'ק לדקה) | |
| פריסת תאורה במפעל | התאורה האידיאלית במפעל היא 800~1200LUX, לפחות לא פחות מ-300LUX. | |
| פריסת טמפרטורת המפעל | טמפרטורת הסביבה של סדנת הייצור היא 23±3°C, בדרך כלל 17~28°C, והלחות היחסית היא 45%~70%RH. | |
| הכנת חומר | רשימת BOM | רשום את כל החלקים והכמויות הדרושים להרכבת קו ייצור PCBA. |
| קובץ CAD | קובץ עיצוב דיגיטלי לתכנון פריסת PCB והגדרת מכונה. | |
| קובץ גרבר | קובץ סטנדרטי לייצור והדפסת PCB סטנסיל. | |
| הדבקת הלחמה | חומר מיושם על רפידות לפני הנחת רכיבים במדפסת. | |
| חומרי רכיב SMD | חלקי הרכבה על פני השטח כמו שבבים ונגדים למיקום. | |
| אלכוהול תעשייתי | משמש לניקוי לוחות ושבלונות במהלך תהליך ההתקנה. | |
| חגורת ספייס | סרט לחיבור סלילי הזנה מבלי לעצור את הקו. | |
| סטֶנסִיל | גיליון מתכת עם חורים להדפסת הדבקת הלחמה בצורה מדויקת. |

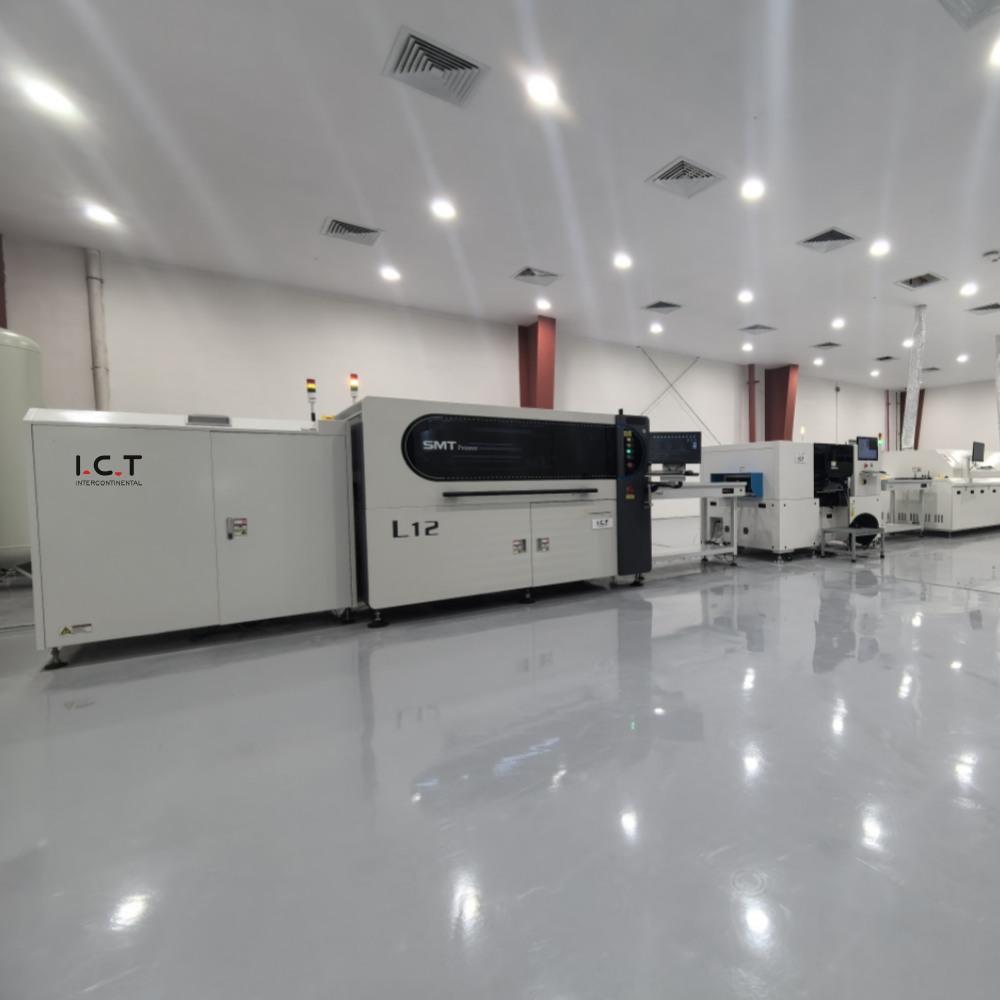

| רשימת ציוד קו SMT
קו ייצור PCBA באיכות גבוהה כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| מטען PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור: מכונת סימון לייזר/ מתקן תוויות /מדפסת הזרקת דיו |
| סרטון הצלחת לקוחות
יצרנית ספקי כוח למכוניות חולקת את הסיפור שלה. הם משתמשים בקווי ICT SMT ו-DIP. סרטון מראה שהלקוח משבח את ההגדרה. לחלק SMT יש מעמיס, מנקה, מדפסת, מתקן JUKI, מסועים, זרימה חוזרת, מצנן, חוצץ, AOI ופרק NG/OK. DIP כולל קו חגורה, הלחמת גל, פורק, סנפיר, מסוע ובודק ICT. מכונות פועלות בצורה חלקה בעבודה אמיתית. הלקוח מדגיש תפעול קל ותפוקה גבוהה. קו ייצור PCBA סוהר זה משפר את איכות חלקי הרכב שלהם.
| תמיכה בשירות והדרכה
ICT נותן תמיכה מלאה בקו ייצור PCBA. הצוות שלנו מתקין תוך 3 ימים. מהנדסים מכשירים את הצוות תוך 7-15 ימים. אנו מציעים תחזוקה ושדרוגים. השירות מכסה את העולם עם 15 שנות ניסיון. מנהלים פותרים בעיות במהירות. עוזרים מבטיחים שלא תפספסו בעיות. אנו מייעלים קווים במהלך השימוש.
| המלצות של לקוחות
לקוחות אוהבים את העזרה המהירה של המהנדסים שלנו מעבר לים. הם משבחים את ביצועי קו הייצור האמינים של JUKI PCBA. אריזה בטוחה מגנה על מכונות במשלוח. תגובה מהירה מתקנת בעיות תוך שעות. הציוד פועל יציב עם זמן השבתה נמוך.
| הסמכות ותקנים
ICT מחזיקה ב-CE לעמידה בבטיחות. RoHS מבטיח שאין חומרים מזיקים. ISO9001 מנהל תהליכי איכות. פטנטים מגנים על החידושים שלנו. אלה מוכיחים קו ייצור PCBA אמין.
| אודות חברת ICT ומפעל
ל-ICT יש מו'פ משלו ושלושה מפעלים. למעלה מ-89 עובדים כוללים 20 מהנדסים. אנחנו גדלים מהר תוך 25 שנה. שרת 1600 לקוחות ב-72 מדינות. מפעלים מכסים 12000 מ'ר עם בדיקות קפדניות. מערכת איכות בודקת כל שלב. אנו מספקים פתרונות מלאים ברחבי העולם.
