מדפסת מסך SMT משפרת את היעילות בהרכבת PCB עם הדפסה מהירה ומדויקת.
א. מבטיח דיוק חוזר גבוה להדפסות עקביות.
ב. תומך בהדפסת דבק כדי להגביר את גמישות הייצור.
ג. מכוון את לחץ המגב באופן אוטומטי לתוצאות מיטביות.
ד. מנקה שבלונות במצבי יבש, רטוב ואקום.
ה. מציע מיקום PCB מהיר עם מערכת רב תפקודית.
ו. מספק התקנה והדרכה מומחים על ידי מהנדסי ICT.
ז. מספק משוב לחץ בזמן אמת לשליטה טובה יותר.
ICT-5151
I.C.T
| כַּמוּת: | |
|---|---|
| מדפסת מסך ICT-5151 SMT
מדפסת המסך ICT-5151 SMT היא הבחירה המובילה להדפסת SMT יעילה, לטיפול בגדלי PCB מ-50x50 מ'מ עד 510x510 מ'מ ומסגרות שבלונות עד 737x737 מ'מ. עם זמן מחזור של פחות מ-7 שניות, הוא מציע ייצור מהיר וחזרה גבוהה, אידיאלי עבור מוצרי אלקטרוניקה כמו נוריות LED וטלוויזיות LCD. התכונות כוללות כיול PCB אוטומטי, לחץ מגב מתכוונן, והפרדת שבלונות רב-שיטות להדפסות נקיות ומדויקות. המכונה משתלבת בקלות עם תקני SMEMA וכוללת אפשרויות כמו בדיקת 2D ומערכות ואקום. ICT תומכת בלקוחות בהתקנה והדרכה מלאה, ומבטיחה פעולה חלקה. מדפסת מסך SMT זו משפרת את הפרודוקטיביות ועונה על צרכים מגוונים בייצור מודרני.
| תכונה
מדפסת המסך ICT-5151 SMT מתהדרת בדיוק מיקום חוזר של ±0.01 מ'מ ודיוק הדפסה של ±0.0125 מ'מ, מה שמבטיח תוצאות עקביות בכל פעם. דיוק זה חיוני להרכבת PCB באיכות גבוהה, במיוחד עבור אלקטרוניקה מורכבת כמו נוריות LED ורכיבי רכב. המכונה משתמשת בבקרות מנוע מתקדמים ומסילות החלקה יציבות כדי לשמור על דיוק במהלך הפעולה. תכונה זו מפחיתה שגיאות, חוסכת זמן ועלויות ליצרנים. בין אם מדובר במנות קטנות או גדולות, המדפסת מספקת ביצועים אמינים, מה שהופך אותה לכלי מהימן בקווי SMT.
מדפסת מסך SMT זו כוללת מערכת התאמת לחץ מגב אוטומטית להדפסות מושלמות. ראש ההדפסה התלוי שפותח באופן עצמאי מאזן לחץ בזמן אמת, ומותאם לסוגי PCB שונים ולצרכים של משחת הלחמה. זה מבטיח יישום אחיד ומונע נזק ללוחות עדינים. מנגנון המשוב של המערכת מאפשר התאמות מהירות, שיפור היעילות. אידיאלי עבור קווי ייצור המטפלים במוצרים מגוונים כמו טלוויזיות LCD ו-STB, תכונה זו משפרת את איכות הפלט ומפחיתה מאמץ ידני.
ה-ICT-5151 מציע מערכת ניקוי רב-תכליתית עם מצבי יבש, רטוב ואקום לשבלונות. חלקי ניקוי נפרדים ומנוע פליטה חזק מבטיחים הסרה יעילה של שאריות ושמירה על איכות ההדפסה. מערכת ההתזה הייחודית מורחת תמיסת ניקוי באופן שווה מלמעלה למטה, בעוד שהתוכנה שולטת בשימוש באלכוהול ובנייר כדי לחסוך בחומרים. תכונה זו תומכת בפעולה רציפה, חיונית לייצור בנפח גבוה של פריטים כמו מוצרי אלקטרוניקה לקולנוע משפחתי. זה שומר על המדפסת במצב מעולה עם זמן השבתה מינימלי.
| מִפרָט
| דֶגֶם | ICT-4034 | ICT5134 | ICT-5151 |
| גודל מסגרת (מ'מ) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| גודל PCB (מ'מ) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| כיוון תחבורה | שמאל-ימין; ימין-שמאל; שמאל-שמאל; ימין-ימין | ||
| מערכת תמיכה | סיכה מגנטית/שולחן למעלה למטה מותאם/גוש תמיכה | ||
| מערכת הידוק | הידוק צד (זרבובית ואקום, לחץ Z נשלף אוטומציה הוא אופציה) | ||
| ראש מדפסת | שני ראשי הדפסה ממונעים עצמאיים | ||
| סוג מגב | נירוסטה (סטנדרטית), פלסטיק | ||
| מערכת ניקוי | יבש, רטוב, ואקום | ||
| בְּדִיקָה | בדיקת דו מימד (סטנדרטי) | ||
| ספק כוח | AC:220±10%,50/60HZ,3Kw | ||
| שיטת בקרה | שליטה במחשב | ||
| מימד (מ'מ) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| דֶגֶם | ICT-6534 | ICT-6561 | ICT-9060 |
| גודל מסגרת (מ'מ) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| גודל PCB (מ'מ) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| מימד (מ'מ) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT

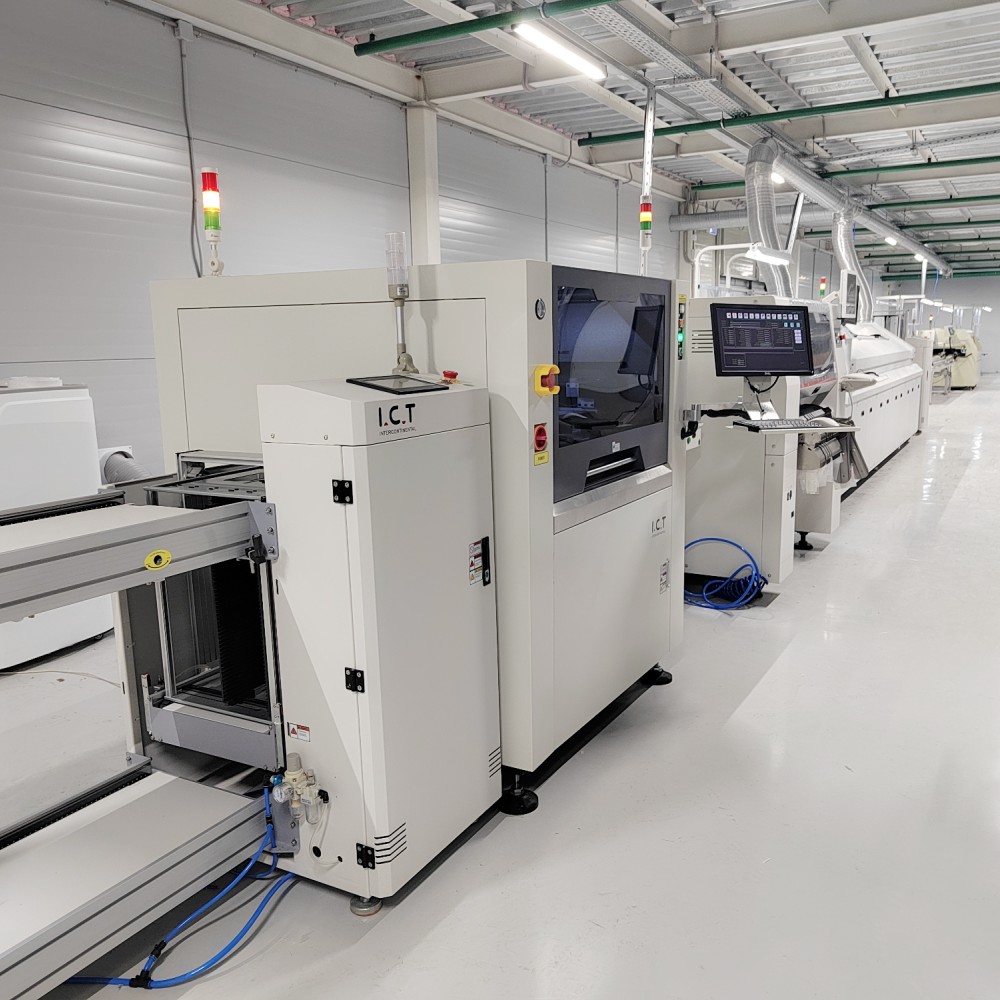

קו הייצור האיכותי שלנו PCBA כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| מטען PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור: מכונת סימון לייזר /מתקן תוויות/ מדפסת הזרקת דיו |
| סרטון הצלחת לקוחות
בשנת 2025 נסעו מהנדסי ICT למפעל של לקוח, יצרנית מובילה של תאורת LED ביתית, כדי לספק שירותי התקנה והדרכה. הלקוח היה זקוק לקו SMT אוטומטי מלא עם 13 מכונות המשתרעות על פני 29 מטר, אך שטחן הוגבל ל-21 מטר אורך ו-5 מטר רוחב. ICT עיצב מתווה בצורת U, המתאים את הקו באורך 16 מטר וברוחב של 2.7 מטר, העונה על דרישות הלקוח. לאחר יומיים של התקנה ואיתור באגים, ולאחר מכן שישה ימים של הכשרת ציוד ותמיכה טכנית, הפרויקט הועבר בהצלחה. פתרון זה הציג את היכולת של ICT להתאים אישית ולייעל קווי ייצור, מה שמבטיח שייצור ה-LED של הלקוח יתנהל בצורה חלקה עם הדרכה מומחים.
| תמיכה בשירות והדרכה
ICT מספקת שירותים והדרכה מקיפים כדי להבטיח שמדפסת מסך SMT שלך תפעל במיטבה. צוות המומחים שלנו מציע התקנה, תחזוקה ותמיכה טכנית באתר המותאמים לצרכים שלך. אנו עורכים מפגשי הדרכה מפורטים, מלמדים את הצוות שלך להשתמש ולתחזק את המכונה ביעילות, המכסים הגדרה, תפעול ופתרון בעיות. עם למעלה מ-25 שנות ניסיון, אנו מייעלים את תהליך הייצור שלכם ומתאימים את עצמכם ליעדים הספציפיים שלכם. הרשת הגלובלית שלנו המונה 8 סניפים מבטיחה זמני תגובה מהירים וסיוע שוטף. סמוך על ה-ICT שישמור על הפעלת הקו שלך בצורה חלקה עם טיפול מקצועי ותמיכה מתמשכת.
| שבחי לקוחות
לקוחות אוהבים את המומחיות והמסירות של המהנדסים שלנו, ומשבחים את ההנחיה הברורה שלהם במהלך ההתקנה. הם מעריצים את הדיוק והאמינות של מדפסת המסך SMT, ומכנים אותה מחליף משחק לייצור. המשלוח המאובטח והארוז היטב שלנו זוכה לציונים גבוהים על הגנה על ציוד במהלך ההובלה. לקוחות גם מעריכים את התגובות המהירות שלנו לבעיות, פותרים בעיות במהירות כדי למזער את זמן ההשבתה. אמון זה משקף את המחויבות של ICT לשירות ותמיכה איכותיים.
| הסמכות ותקנים
ICT מחזיקה בתעודות יוקרתיות הכוללות CE, RoHS, ISO9001 ומספר פטנטים, מה שמבטיח סטנדרטים מובילים. אישורים אלה משקפים את המחויבות שלנו לבטיחות, טיפול סביבתי וניהול איכות בייצור. תו ה-CE מבטיח עמידה בכללי הבטיחות האירופיים, בעוד ש-RoHS מבטיח ייצור ידידותי לסביבה. הסמכת ISO9001 מדגישה את בקרת האיכות הקפדנית שלנו, והפטנטים מציגים את העיצובים החדשניים שלנו. סמוך על המצוינות המוסמכת של ICT עבור פתרונות SMT אמינים.
| אודות חברת ICT ומפעל
ICT היא ספקית פתרונות ציוד אלקטרוני מובילה עם מחקר, פיתוח וייצור פנימיים. נוסדה בשנת 2012, גדלנו במהירות, והעסקנו 89 עובדים על פני 12,000 מ'ר, עם 20 מהנדסים ו-8 סניפים ברחבי העולם. אנו משרתים למעלה מ-1600 לקוחות ב-72 מדינות, ומציעים פתרונות SMT מותאמים. המפעל שלנו כולל תהליכי בדיקה קפדניים ומערכת ניהול איכות חזקה, המבטיחה שכל מדפסת מסך SMT עומדת בסטנדרטים גבוהים. עם קרן רשומה של 30 מיליון דולר, אנו ממשיכים לחדש ולהתרחב, לספק מוצרים אמינים ברחבי העולם תוך שמירה על בקרת איכות מעולה.
