ICT-P3
I.C.T
| כַּמוּת: | |
|---|---|
| מדפסת PCB למחצה אוטומטית עם דיוק גבוה
מדפסת ICT-P3 Semi-Auto SMT Dual Squeegee PCB היא המכונה המושלמת לרמת הכניסה למפעלים ומעבדות הפעלה. מדריכים ליניאריים של טייוואן TBI וחיישני Omron יפניים מספקים דיוק חוזר של ±0.05 מ'מ בכל מחזור. צילינדרים כפולים עצמאיים בתוספת מסילות החלקה כפולות שומרים על לחץ מגב אחיד על פני כל השטח של 300×350 מ'מ. הפלטפורמה המודולרית משתמשת בפינים אקראיים ובקוביות תמיכה המתאימים ללוחות PCB חד צדדיים או דו צדדיים בעובי 0.2-6 מ'מ. מסך מגע באנגלית עם פונקציית הוראה מציע מצבים ידניים, חצי אוטומטיים ואוטומטיים מלאים - מפעילים חדשים שולטים במדפסת הסטנסיל הכפולה למחצה אוטומטית תוך חצי יום. זמן מחזור מתחת ל-10 שניות והספק של 200W בלבד הופכים את מדפסת הדבקת הלחמה למחצה אוטומטית לשקטה, חסכונית באנרגיה ואידיאלית עבור אבות טיפוס של תאורת LED, מכשירים רפואיים ואלקטרוניקה צריכה קטנה.
| תכונה

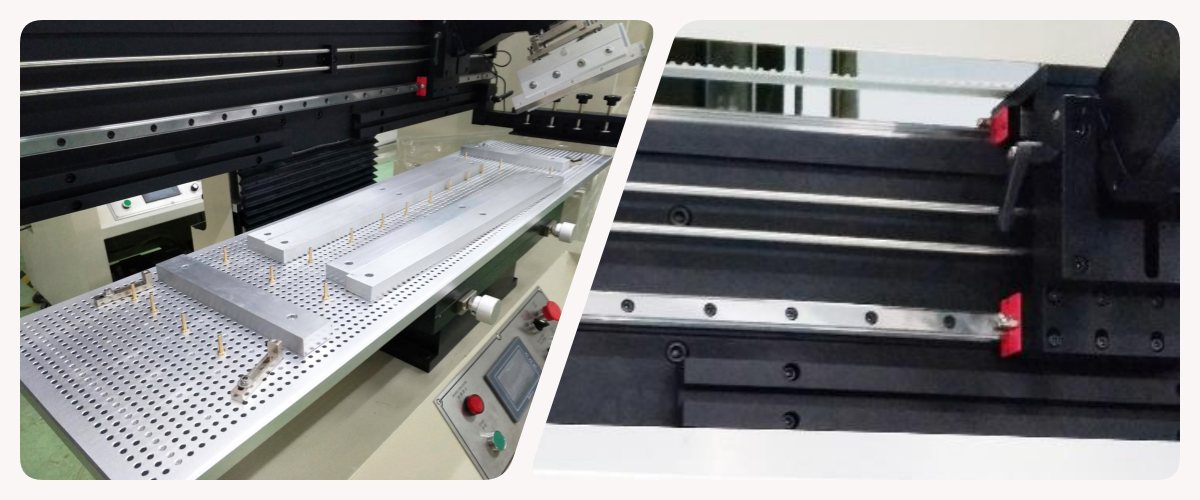

ניתן למקם סיכות אוניברסליות ובלוקי תמיכה מגנטיים בכל מקום תוך שניות כדי להתאים לכל דפוס חור ב-PCB. מדריכים ליניאריים מדויקים של טייוואן בתוספת מנוע צעדים מיובא Leadshine מעניקים תנועה חלקה ונטולת רעידות. המגב מתרומם ידנית למילוי וניקוי הדבק מהיר במיוחד. חיישני הגבלה חכמים מקצרים אוטומטית את מרחק הנסיעה ומגנים על המנגנון. שילוב זה גורם למדפסת PCB למחצה אוטומטית לעבור בין לוחות שונים ללא כל כלים או עיכוב.

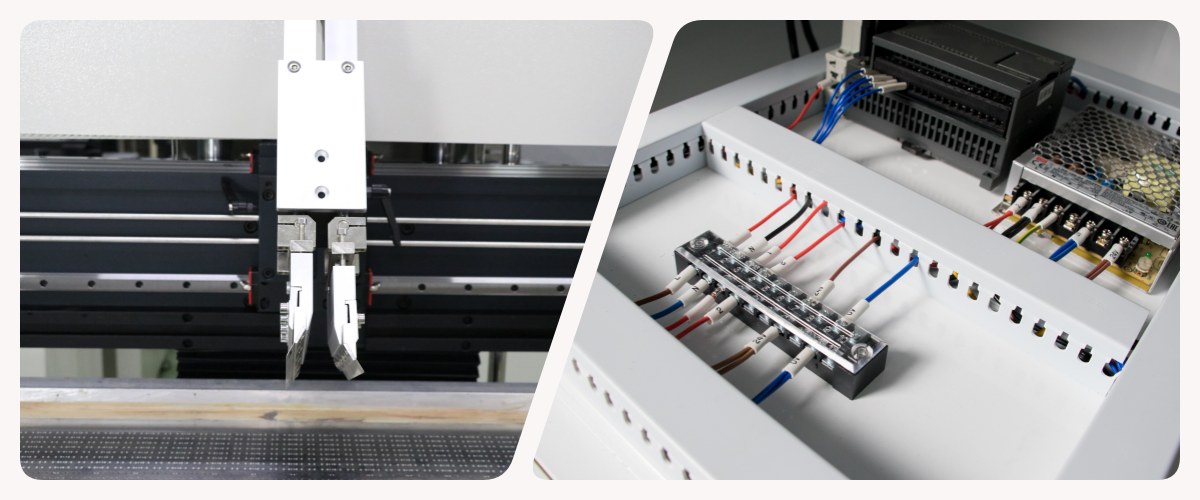

שני צילינדרים SMC בעלי דיוק גבוה שולטים בנפרד על המגב השמאלי והימני, בעוד שמסילות ההחלקה הכפולות נועלות יציבות ברמה של 0.01 מ'מ. מד לחץ ובקר מהירות דיגיטלי (0-200 מ'מ/שנייה) מאפשרים למפעילים לחייג הגדרות מושלמות תוך שניות. מסך מגע באנגלית ידידותי עם מצב הוראה וניווט תומך בהפעלה ידנית, חצי אוטומטית ואוטומטית מלאה. חלקי ליבה מבית Delta, SMC ואומרון שומרים על מדפסת PCB למחצה אוטומטית פועלת 24/7 עם שיעור כשל כמעט אפס ועלות תחזוקה מינימלית.
| מִפרָט
| דֶגֶם | P3 | P6 | P12 | P15 |
| דִיוּק | +/- 0.05 מ'מ | +/- 0.05 מ'מ | +/- 0.05 מ'מ | +/- 0.05 מ'מ |
| גודל PCB | 300 x 350 מ'מ | 600 x 350 מ'מ | 1200 x 350 מ'מ | 1500 x 350 מ'מ |
| גודל הפלטפורמה | 320 x 400 מ'מ | 700 x 400 מ'מ | 1350 x 400 מ'מ | 1650 x 400 מ'מ |
| גודל סטנסיל (מ'מ) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| עובי PCB | 0.2 - 6 מ'מ | 0.2 - 6 מ'מ | 0.2 - 6 מ'מ | 0.2 - 6 מ'מ |
| מיקום סטנסיל | יָדָנִי | יָדָנִי | יָדָנִי | יָדָנִי |
| זמן מחזור | < 10 שניות | < 10 שניות | < 12 שניות | < 12 שניות |
| צריכת חשמל | 200 W | 200 W | 220 W | 220 W |
| ספק כוח | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| לחץ אוויר | 4.5-6 ק'ג/ס'מ | 4.5-6 ק'ג/ס'מ | 4.5-6 ק'ג/ס'מ | 4.5-6 ק'ג/ס'מ |
| מהירות מגב | 0-200 מ'מ/שנייה | 0-1200 מ'מ/שנייה | 0-200 מ'מ/שנייה | 0-200 מ'מ/שנייה |
| מֵמַד | 850x750x1650 מ'מ | 1050x750x1650 מ'מ | 1660x750x1650 מ'מ | 2100x750x1650 מ'מ |
| מִשׁקָל | 280 ק'ג | 300 ק'ג | 356 ק'ג | 430 ק'ג |
| אורך מגב | 250 מ'מ | 250 מ'מ | 250 מ'מ | 250 מ'מ |
| גובה הפלטפורמה | 950 מ'מ | 950 מ'מ | 950 מ'מ | 950 מ'מ |
| אפשרות: ניתן להתאים גודל מיוחד | ||||
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
קו ייצור PCBA באיכות גבוהה כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| מטען PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
בודק את תקינות מפרק הלחמה פנימי ומזהה פגמים נסתרים. | |
| מכונת ניקוי SMT | משמש לניקוי PCB, סטנסילים, מתקנים, חרירים וכו'. |
| מכונת חיתוך PCB | חתוך את ה-PCBA למוצר הסופי |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור: מכונת סימון לייזר/ מתקן תוויות /מדפסת הזרקת דיו |
| תיאור מקרה להצלחת הלקוח - מפעל LED של ערב הסעודית
בשנת 2025, לקוח ערב-סעודי המייצר מנורות LED הזמין קו SMT שלם הכולל את מדפסת ה-PCB ICT-P15 Semi-auto PCB, JUKI RS-1R pick-and-place ותנור L8 reflow. שני מהנדסי תקשוב טסו למפעל, סיימו את ההתקנה תוך יומיים והכשירו את הצוות המקומי במשך שבעה ימים מלאים. כל הקו החל ייצור המוני למחרת עם איכות הדפסה מושלמת על צינורות לד 1200 מ'מ ואפס פגמים. הלקוח היה מרוצה מאוד מהביצועים היציבים, מאריזת מארז עץ זהירה שהגיעה ללא פגע, ומהתמיכה המהנדסת המהירה בזק שחסכה להם שבועות של זמן ניפוי באגים.
| גלובלית בהדרכה שירות ותמיכה
ICT מספקת שירות נקודת מפתח אמיתי שמכסה הכל, החל מתכנון פריסת קו חינם, בדיקת קבלה מהמפעל, שילוח ימי/אוויר מקצועי, התקנה באתר, הדרכה מעשית של 7-10 ימים, חלקי חילוף חינם לשנה אחת, תמיכה מרחוק לכל החיים דרך WeChat/TeamViewer, ועד לאופטימיזציה והצעות שדרוג. 20 המהנדסים המנוסים שלנו משרתים 72 מדינות עם אחריות לתגובה של 4 שעות, 24/7 באינטרנט. כל מדפסת PCB למחצה אוטומטית עוברת בדיקת התיישנות בעומס מלא של 48 שעות בתוספת בדיקת תפקוד של 100% במפעל שלנו בגודל 12,000 מ'ר עם אישור ISO9001. לקוחות נהנים מסטארט-אפ אפס סיכון, זמן השבתה נמוך יותר, תשואה גבוהה יותר ושותפות אמיתית ארוכת טווח שצומחת יחד עם העסק שלהם.
| ביקורות לקוחות
יותר מ-1600 מפעלים ב-72 מדינות בוחרים ב-ICT בגלל הפתרונות המלאים שלנו ותמיכה טכנית עולמית רבת עוצמה. הם סומכים על השירות המפתח שלנו, האריזה המוקפדת, ההדרכה המקצועית באתר, התגובה המהירה במיוחד וטיפול אמין לכל החיים. לקוחות ממשיכים להרחיב איתנו קווים כי אנחנו עוזרים להם לייצר יותר, להרוויח יותר ולדאוג פחות - שביעות רצון אמיתית ושיתוף פעולה מנצח בכל פעם לטווח ארוך.
| הסמכות ותקנים
כל מדפסת ICT חצי אוטומטית PCB נושאת תעודות CE, RoHS, ISO9001:2015 ופטנטים רבים של המצאות. בדיקות בטיחות מלאות וניהול איכות קפדני במעבדה שלנו עומדים בתקנים אירופיים, אמריקאים ובינלאומיים. תעודות אלו מוכיחות את המחויבות החזקה שלנו להגנת הסביבה, בטיחות עובדים, חיסכון באנרגיה ואמינות ארוכת טווח שלקוחות יכולים לסמוך עליהם במשך שנים של ייצור כבד.
| אודות חברת ICT והמפעל שלנו
ICT, שנוסדה בשנת 2012, היא הבעלים של מפעל מודרני בשטח של 12,000 מ'ר בדונגגוואן עם 89 עובדים ו-20 מהנדסים במשרה מלאה. אנו חוקרים, מתכננים, מרכיבים ובודקים כל מכונה בעצמנו תחת מערכת ISO9001 מלאה. משרתים למעלה מ-1600 לקוחות ב-72 מדינות, אנו גדלים במהירות על ידי אספקת ציוד איכותי תמיד, מחירים כנים ותמיכה לכל החיים. שמונה משרדים בחו'ל פלוס שותפים מקומיים פירושם שעזרה מקצועית תמיד בקרבת מקום.
