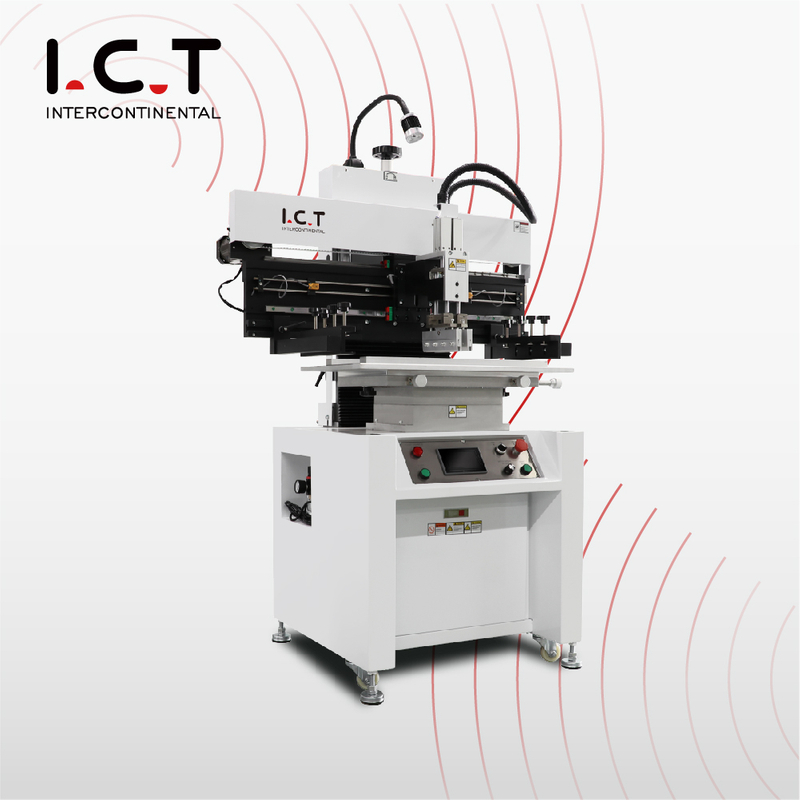

| מכונת הדפסה של משחת הלחמה ICT-P6 דיוק גבוה
מכונת הדפסת הדבקת הלחמה SMD למחצה אוטומטית ICT-P6 משתמשת במנחים ליניאריים של טייוואן TBI וחיישני Omron יפניים כדי לנעול דיוק חוזר של ±0.05 מ'מ גם לאחר מיליוני מחזורים. צילינדרים כפולים עצמאיים ברמת דיוק גבוהה בתוספת מסילות החלקה כפולות שומרים על לחץ אחיד על פני כל השבלונה. הפלטפורמה המודולרית בגודל 700×400 מ'מ עם פינים אצבעוניים אקראיים מטפלת ב-PCB חד או דו צדדי בעובי 0.2-6 מ'מ ומחליפה גודל בשניות. מסך מגע באנגלית עם פונקציית הוראה מציע מצבים ידניים, חצי אוטומטיים ואוטומטיים מלאים. זמן המחזור נשאר מתחת ל-10 שניות, מה שהופך את מדפסת SMT זו למושלמת עבור תאורת LED, מוצרי צריכה אלקטרוניים, מודולים לרכב וייצור בנפח בינוני גבוה.
| תכונה

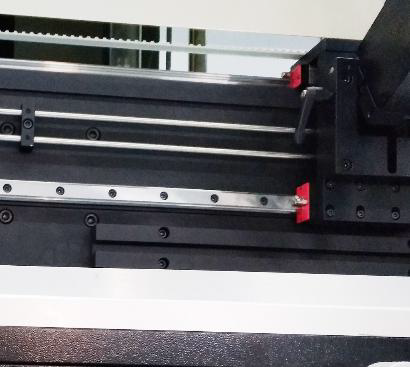

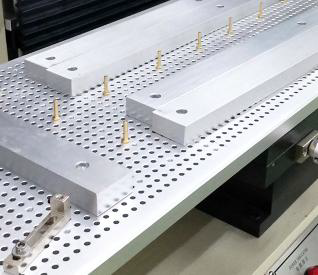

סיכות אוניברסליות ובלוקי תמיכה מתאימים לכל דפוס חור על לוחות מעגלים חד-צדדיים או דו-צדדיים - גדלי פינים שונים הופכים את המיקום לפשוט, מדויק וניתן להתאמה מלאה תוך דקות. מנוע צעד מיובא מסוג SANYO/Leadshine המותאם למסילת מנחה מדויקת של טייוואן TBI מסיר את הרטט לחלוטין. מערכת המגב מתרוממת ידנית למילוי וניקוי מהיר של משחת הלחמה. חיישני מגבלה מקצרים את מרחק הנסיעה באופן אוטומטי ומגנים על חלקים מכניים. שילוב זה מעניק למדפסת SMT סטנסיל חצי אוטומטית יציבות יציבה, אפס אופסט ותוצאות הדפסה מושלמות בכל מחזור על לוחות 600 מ'מ.

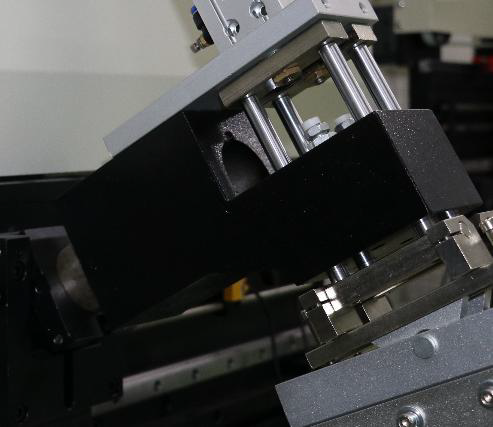

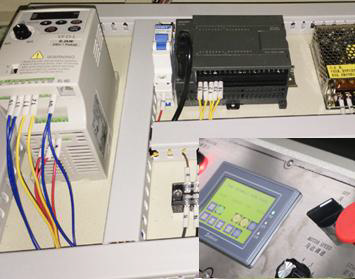

מבנה מגב חיבור ישיר משתמש בשני צילינדרים SMC/FESTO עצמאיים ומסילות מיקום כפולות להחלקה כדי לשלוט בלחץ בתוך סובלנות של 0.01 מ'מ. עיצוב להבי השעיה מפזר את הדבק בצורה שווה יותר ממערכות מגב יחיד. מסך מגע עם MMI ידידותי באנגלית מציע מצב הוראה, ניווט ושלוש אפשרויות הפעלה. חלקי ליבה של Omron, Delta, IGUS ו-Samkoon שומרים על מדפסת SMD Stencil פועלת 24/7 עם שיעור תקלות כמעט אפס, מינימום עלות תחזוקה וזמן פעולה מקסימלי למפעלים בצמיחה.
| מִפרָט
| דֶגֶם | P3 | P6 | P12 | P15 |
| דִיוּק | +/- 0.05 מ'מ | +/- 0.05 מ'מ | +/- 0.05 מ'מ | +/- 0.05 מ'מ |
| גודל PCB | 300 x 350 מ'מ | 600 x 350 מ'מ | 1200 x 350 מ'מ | 1500 x 350 מ'מ |
| גודל הפלטפורמה | 320 x 400 מ'מ | 700 x 400 מ'מ | 1350 x 400 מ'מ | 1650 x 400 מ'מ |
| גודל סטנסיל (מ'מ) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| עובי PCB | 0.2 - 6 מ'מ | 0.2 - 6 מ'מ | 0.2 - 6 מ'מ | 0.2 - 6 מ'מ |
| מיקום סטנסיל | יָדָנִי | יָדָנִי | יָדָנִי | יָדָנִי |
| זמן מחזור | < 10 שניות | < 10 שניות | < 12 שניות | < 12 שניות |
| צריכת חשמל | 200 W | 200 W | 220 W | 220 W |
| ספק כוח | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| לחץ אוויר | 4.5-6 ק'ג/ס'מ | 4.5-6 ק'ג/ס'מ | 4.5-6 ק'ג/ס'מ | 4.5-6 ק'ג/ס'מ |
| מהירות מגב | 0-200 מ'מ/שנייה | 0-1200 מ'מ/שנייה | 0-200 מ'מ/שנייה | 0-200 מ'מ/שנייה |
| מֵמַד | 850x750x1650 מ'מ | 1050x750x1650 מ'מ | 1660x750x1650 מ'מ | 2100x750x1650 מ'מ |
| מִשׁקָל | 280 ק'ג | 300 ק'ג | 356 ק'ג | 430 ק'ג |
| אורך מגב | 250 מ'מ | 250 מ'מ | 250 מ'מ | 250 מ'מ |
| גובה הפלטפורמה | 950 מ'מ | 950 מ'מ | 950 מ'מ | 950 מ'מ |
| אפשרות: ניתן להתאים גודל מיוחד | ||||
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
קו ייצור PCBA באיכות גבוהה כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| מטען PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
בודק את תקינות מפרק הלחמה פנימי ומזהה פגמים נסתרים. | |
| מכונת ניקוי SMT | משמש לניקוי PCB, סטנסילים, מתקנים, חרירים וכו'. |
| מכונת חיתוך PCB | חתוך את ה-PCBA למוצר הסופי |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור: מכונת סימון לייזר /מתקן תוויות/מדפסת הזרקת דיו |
| תיאור מקרה להצלחת הלקוח - מפעל LED של ערב הסעודית
בשנת 2025, לקוח ערב-סעודי המייצר נורות LED הזמין קו SMT שלם הכולל את מכונת ההדפסה של הלחמה ICT-P6, JUKI RS-1R בחירה-ומקום ותנור זרימה חוזרת L8. שני מהנדסי תקשוב טסו למפעל, סיימו את ההתקנה תוך יומיים והכשירו את הצוות המקומי במשך שבעה ימים מלאים. הקו החל ייצור המוני למחרת עם איכות הדפסה מושלמת על לוחות LED בגודל 600 מ'מ ואפס פגמים. הלקוח היה מרוצה מאוד מהביצועים היציבים, מאריזת מארז עץ זהירה שהגיעה ללא פגע, ומהתמיכה המהנדסת המהירה בזק שחסכה להם שבועות של זמן ניפוי באגים.
| גלובלית בהדרכה שירות ותמיכה
ICT מספקת שירות נקודת מפתח אמיתי: תכנון פריסת קו חינם, בדיקת קבלת מפעל, שילוח ימי/אוויר מקצועי, התקנה באתר, הדרכה מעשית של 7-10 ימים, חלקי חילוף חינם לשנה, תמיכה מרחוק לכל החיים באמצעות WeChat/TeamViewer, אופטימיזציה של תהליכים והצעות לשדרוג עתידיים. 20 המהנדסים המנוסים שלנו משרתים 72 מדינות עם אחריות לתגובה של 4 שעות, 24/7 באינטרנט. כל מכונת הדפסה להדבקת הלחמה עוברת בדיקת יישון בעומס מלא של 48 שעות בתוספת בדיקת תפקוד של 100% במפעל שלנו בגודל 12,000 מ'ר מוסמך ISO9001. לקוחות נהנים מסטארט-אפ אפס סיכון, זמן השבתה נמוך יותר, תשואה גבוהה יותר ושותפות אמיתית ארוכת טווח שצומחת יחד עם העסק שלהם.
| ביקורות לקוחות
יותר מ-1600 מפעלים ב-72 מדינות סומכים על ICT פתרונות נקודתיים ותמיכה טכנית עולמית רבת עוצמה. הם אוהבים את השירות המפתח שלנו, האריזה הקפדנית, ההדרכה המקצועית באתר, התגובה המהירה במיוחד וטיפול אמין לכל החיים. לקוחות ממשיכים להרחיב איתנו קווים כי אנחנו עוזרים להם לייצר יותר, להרוויח יותר ולדאוג פחות - שביעות רצון אמיתית ושיתוף פעולה מנצח בכל פעם לטווח ארוך.
| הסמכות ותקנים
כל מכונת הדפסה להדבקת הלחמה ICT נושאת תעודות CE, RoHS, ISO9001:2015 ופטנטים מרובים של המצאות. בדיקות בטיחות מלאות וניהול איכות קפדני במעבדה שלנו עומדים בתקנים אירופיים, אמריקאים ובינלאומיים. תעודות אלו מוכיחות את המחויבות החזקה שלנו להגנת הסביבה, בטיחות עובדים, חיסכון באנרגיה ואמינות ארוכת טווח שלקוחות יכולים לסמוך עליהם במשך שנים של ייצור כבד.
| אודות חברת ICT והמפעל שלנו
ICT, שנוסדה בשנת 2012, היא הבעלים של מפעל מודרני בשטח של 12,000 מ'ר בדונגגוואן עם 89 עובדים ו-20 מהנדסים במשרה מלאה. אנו חוקרים, מתכננים, מרכיבים ובודקים כל מכונה בעצמנו תחת מערכת ISO9001 מלאה. משרתים למעלה מ-1600 לקוחות ב-72 מדינות, אנו גדלים במהירות על ידי אספקת ציוד איכותי תמיד, מחירים כנים ותמיכה לכל החיים. שמונה משרדים בחו'ל פלוס שותפים מקומיים פירושם שעזרה מקצועית תמיד בקרבת מקום.
