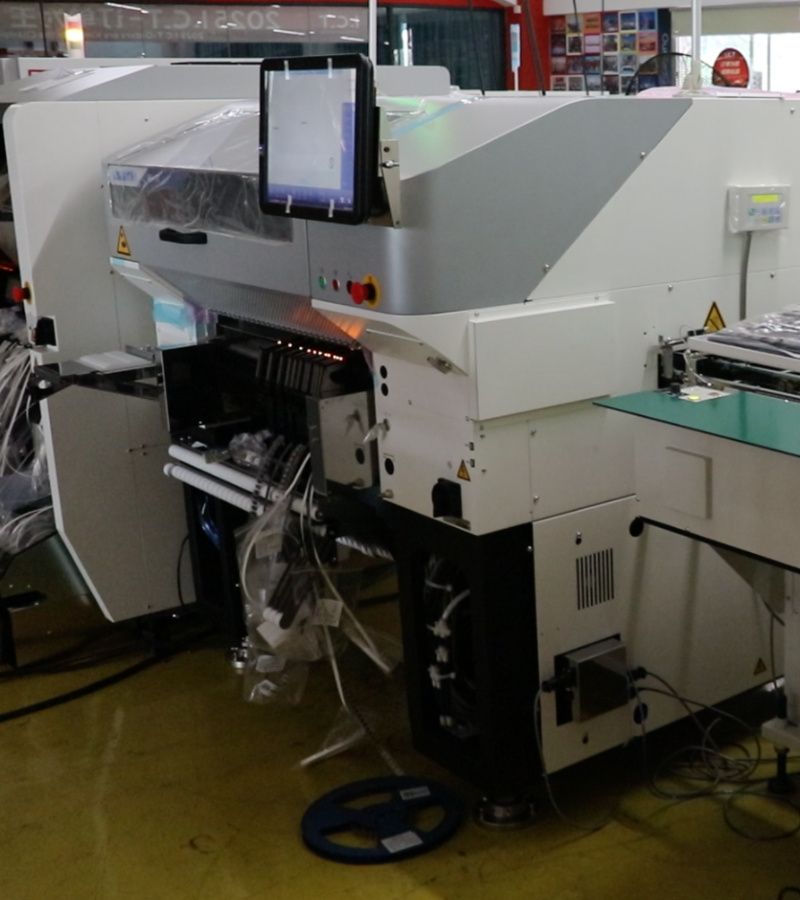

RS-1R
JUKI
| כַּמוּת: | |
|---|---|
| מכונת הרכבה אוטומטית של נורות LED
מפעלים צריכים מהירות ודיוק. ה-JUKI Pick and Place Machine נותן את שניהם. הוא מתקין שבבים קטנים וחלקים גדולים על לוחות ללא שגיאות. המכונות פועלות במודולים. משתמשים מוסיפים או משנים יחידות ככל שהייצור גדל. מצלמות ראייה בודקות כל חלק בזמן אמת. ההגדרה פשוטה. התכנות לוקח מעט זמן. העיצוב הצר מתאים לחללים צרים. תקשוב עוזר מהתוכנית הראשונה ועד לריצה היומית. קווים נשארים חלקים. התפוקה נשארת גבוהה. סדרה זו משרתת היטב יצרני נורות LED וצמחים בעלי נפח גבוה. התוצאות מגיעות מהר ונקיות.
| מאפייני דגם המכונה JUKI Pick and Place

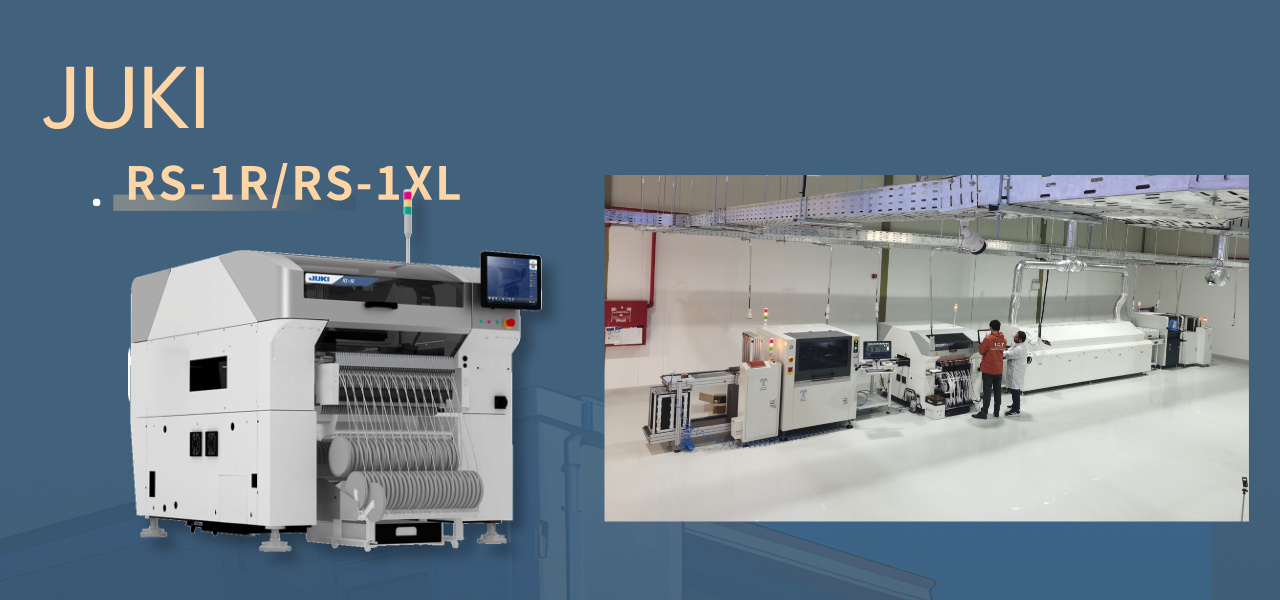

תכונות סדרת RS-1R / RS-1XL
ה-RS-1R פועל במהירות של 47,000 CPH. הוא מציב חלקים עם דיוק של ±35 מיקרומטר. לוחות מגיעים עד 650×370 מ'מ, או רחבים יותר ב-RS-1XL ב-650×560 מ'מ. ראש Takumi מתכוונן תוך כדי תנועה. הוא מטפל בצורות מוזרות ובחלקים מעורבים. המזינים מגיעים ל-112. ההחלפות הן מהירות. חזון מוצא סימנים רעים במהירות. בקרת כוח מגנה על לוחות דקים. דגמים אלה מתאימים לקווים גמישים. הם משתלבים עם יחידות מהירות. לוחות LED ולוחות סטנדרטיים פועלים זה לצד זה. זמן ההשבתה יורד. התשואה עולה.

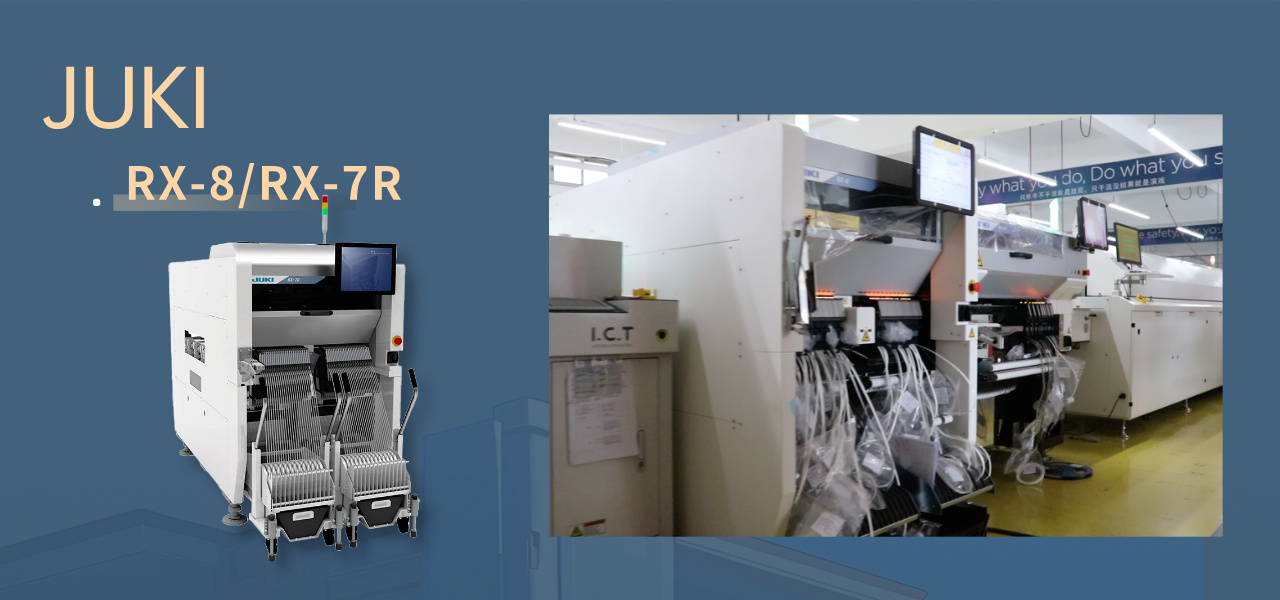

תכונות RX-7R / RX-8
המהירות היא הכוח כאן. ה-RX-7R מגיע ל-75,000 CPH. ה-RX-8 מגיע ל-100,000 CPH עם ראש ה-P20 החדש. שניהם נשארים צרים ברוחב של 998 מ'מ. הם מניחים שבבים 03015 ללא תקלות. ראשים מקבילים עובדים יחד. Vision משתמש באור קואקסיאלי לתמונות ברורות. מצב בעל השפעה נמוכה שומר על חלקים שבירים. זרימת נתונים בין מכונות. סימנים רעים עוברים במעלה הזרם. רמות הרכיב נשארות מלאות. יחידות אלו מובילות בחלקים למ'ר. עבודה עם שבבים קטנים בנפח גבוה, כמו טלפונים ניידים או מנהלי התקנים LED, פועלת עליהם בצורה הטובה ביותר.
| מִפרָט
| פרמטר | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| מהירות מיקום (CPH אופטימלית) | 47,000 | 42,000 | 75,000 | 100,000 |
| גודל לוח מקסימלי (מ'מ) | 650 × 370 (יחיד/כפול) | 650 × 560 | 510 × 450 (נתיב יחיד) | 510 × 450 (בערך) |
| גודל לוח מינימלי (מ'מ) | 50 × 50 | 50 × 50 | 50 × 50 | 50 × 50 |
| גובה רכיב (ממקסימום מ'מ) | 25 | 25 | 3-10.5 (תלוי בראש) | 3 |
| הרכיב הקטן ביותר | 0201 (מדד) | 0201 (מדד) | 03015 (מדד) | 0201 (כ-0.4×0.2 מ'מ) |
| הרכיב הגדול ביותר (מ'מ) | 74 ריבוע / 150×50 | 74 ריבוע / 150×50 | 25 ריבוע | 5 ריבוע |
| כניסות מזין (מקסימום) | 112 | 112 | 76 | 56 (בערך) |
| דיוק מיקום | ±35 מיקרומטר (Cpk ≥1) | ±35 מיקרומטר (Cpk ≥1) | ±40 מיקרומטר (בערך) | דיוק גבוה (ראייה) |
| רוחב מכונה (מ'מ) | 1,500 (בערך) | 2,109 | 998 | 998 |
| סוג ראש | ראש מוטבע של Takumi | ראש מוטבע של Takumi | ראשים סיבוביים מקבילים (P16S) | ראש סיבובי P20 |

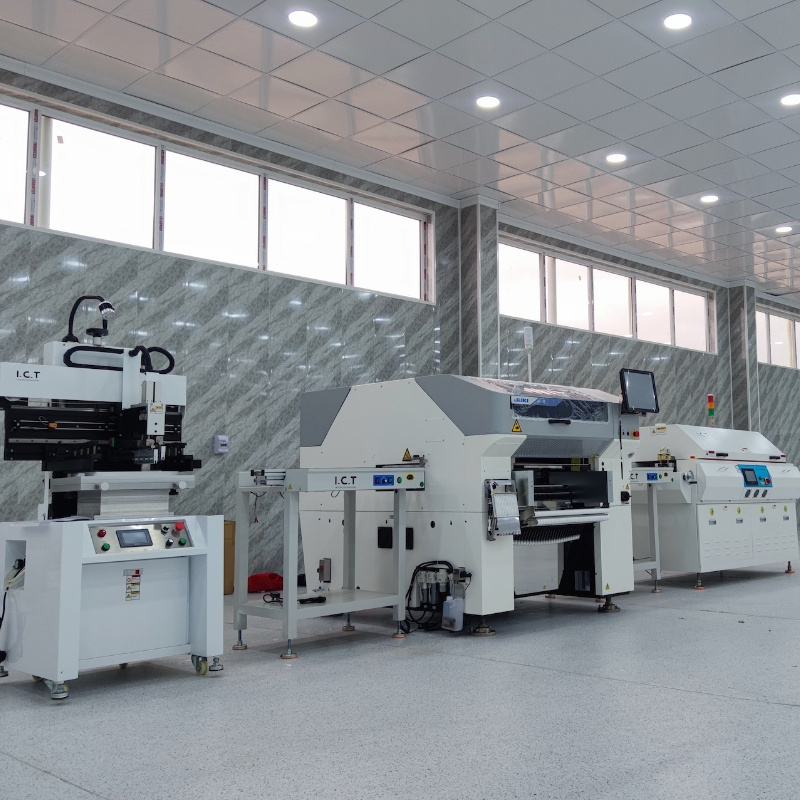

| רשימת ציוד קו SMT
ICT בונה קווי PCBA מוצקים שיחזיקו מעמד. מעמיס ואקום מושך לוחות נקיים. המדפסת מניחה להדביק אחידה ומדויקת. ה-JUKI Pick and Place Machine מציב כל שבב בדיוק היכן שהוא שייך. זרימה רב-אזורית נועלת הלחמה חזקה. AOI מזהה כל פגם לפני שהוא עוזב. מסועים מחוברים חזק. חוצצים מחזיקים זרימה יציבה. התשואה מטפסת גבוה. העלויות נשארות נמוכות. אין חוליות חלשות. קווים קשים לעבודה עם כוח רכב ונורות LED. לוחות יוצאים מוכנים לעולם האמיתי. אנחנו עומדים מאחורי כל המערכת.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| קו SMT | סה'כ סוהר קו ייצור SMT מלא אוטומטי עבור השדה שלך |
| מסוע PCB | טוען אוטומטית PCB חשופים לקו. |
| הדבקת הלחמה מדפסת מסך | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| סרטון הצלחת לקוחות
לקוח אחד מייצר ספקי כוח למכוניות. הסרטון מציג את קווי ה-SMT וה-DIP המלאים שלהם בעבודה. לוחות נכנסים נקיים דרך מעמיס הוואקום. הדבק הדפסים מושלם. ה-JUKI Pick and Place Machine ממלא לוחות מהר ואמיתי. תנורי זרימה חוזרת מרפאים הלחמה מוצקה. AOI בודק כל מפרק. מסועים מזיזים לוחות חלקים. תחנות קירור ומאגרים עומדים בקצב. בצד ה-DIP, הלחמת גלים מטפלת בחלקים דרך חורים. סנפירים הופכים לוחות. תפקוד מבחני ICT. הלקוח מדבר ישירות: הכל מתחבר, שום דבר לא עוצר, האיכות נשארת גבוהה. הצילומים ברורים מההתחלה ועד הסוף. התפוקה עומדת בתקני מכוניות קשוחים ללא עיכובים.
| תמיכה בשירות והדרכה
ICT שולחת מהנדסים לאתר. הם מתקינים את JUKI Pick and Place Machine ובודקים כל פונקציה. ההדרכה היא מעשית. המפעילים לומדים תכנות, בדיקות יומיות ותיקונים מהירים. קישורים מרוחקים פותרים בעיות תוך שעות. תוכניות תחזוקה שומרות על חדות מכונות שנה אחר שנה. אנו לומדים כל שורה ומציעים זרימה טובה יותר. השדרוגים באים בקלות. משרדים גלובליים פירושם שהעזרה מגיעה מהר, בכל מקום בעולם. לקוחות רצים במלוא המהירות ללא עצירות ארוכות. אמון בונה מהיום הראשון. הייצור נשאר חזק.
| משוב לקוחות
לקוחות מדברים ישר. הם אוהבים את המהנדסים שלנו שמגיעים מוכנים ומתקנים מהר. ה-JUKI Pick and Place Machine זוכה לכבוד על מהירות קבועה ומעט שגיאות. האריזה זהירה; מכונות מגיעות לאתרים בטוחים. שאלות מקבלים תשובות מהירות, לרוב באותו היום. השירות מרגיש קרוב אפילו מעבר לאוקיאנוסים. קווים ארוכים יותר עם פחות צרות. מספרי התפוקה עולים. לקוחות אומרים שכל החבילה - מכונה, אנשים, תמיכה - מספקת ערך אמיתי בכל משמרת. האמון גדל עם כל עבודה שנעשתה נכון.
| הסמכות ותקנים
כל מכונת JUKI Pick and Place נושאת סימנים חזקים. CE מראה שהוא עומד בכללי הבטיחות האירופיים. RoHS מוכיח שאין חומרים מזיקים בפנים. ISO9001 שולט באיכות מההתחלה ועד המשלוח. פטנטים מרובים מגנים על הראשים ומערכות הראייה. הניירות הללו אומרים שהמכונות בטוחות לעובדים, טובות לאדמה ובנויות להחזיק מעמד. לקוחות קונים בביטחון. תקנים גלובליים עומדים ללא ספק.
| אודות חברת ICT ומפעל
ICT מנהלת צוותי מחקר משלה. רעיונות חדשים הופכים למכונות אמיתיות במהירות. אנחנו מייצרים הכל במפעלים מודרניים גדולים. בדיקות קפדניות מתרחשות בכל שלב. מספר העובדים גדל בהתמדה. משרדים נפתחים ביותר מדינות מדי שנה. למעלה מ-1600 לקוחות ב-72 מדינות משתמשים בקווים שלנו. הצמיחה מגיעה מעבודה מוצקה ותוצאות ברורות. מערכות איכותיות צופים בכל חלק. מכונת ה-JUKI Pick and Place משאירה את הרצפה מוכנה לשימוש יומיומי קשה. אנו עומדים כשותף חזק ברחבי העולם.
