RX-7R
JUKI
| כַּמוּת: | |
|---|---|
| מכונת הרכבה בחר ומקום
ובכן, עכשיו, אם אתה מנהל חנות אלקטרוניקה מודרנית, אתה צריך מכונה שעובדת מהר ולא מתעסקת. מכונת ה-Pick and Place הזו מבית Juki עושה בדיוק את זה. הוא תופס שבבים זעירים וחלקים גדולים יותר כאחד ומניח אותם בדיוק היכן שהם שייכים בלוח המעגלים. כל ההגדרה היא מודולרית, כך שתוכל להוסיף חלקים כשהעסק שלך גדל. מצלמות צופים בכל מהלך בזמן אמת. התכנות פשוט - אין שם כאבי ראש. המסגרת הצרה גולשת ישר לתוך קווים צפופים. ICT מטפל בהכל, החל מתכנון ועד לטיפול יומיומי. מפעלים לייצור חלקי רכב או אורות הופכים לוחות טובים יותר עם פחות צרות. זה הגיוני לצמחים עסוקים.
| מאפייני דגם המכונה JUKI Pick and Place
תכונות סדרת RS-1R / RS-1XL
שני אלה הם מהסוג הגמיש. ה-RS-1R דוחף 47,000 חלקים לשעה עם מיקום נכון ל-±35 מיקרומטר. זה לוקח לוחות עד 650×370 מ'מ, וה-RS-1XL מותח את זה ל-650×560 מ'מ עבור עבודות גדולות יותר כמו לוחות תאורה. ראש Takumi זז תוך כדי תנועה כדי להתמודד עם צורות מוזרות וריצות מעורבות. יש לך מקום ל-112 מזינים, כך שהחלפת מוצרים לא מאטה אותך. הראייה מזהה סימנים רעים במהירות, וכוח עדין שומר על בטיחות לוחות עדינים. הם משתלבים מצוין עם דגמים מהירים לכל סוגי העבודה. ההחלפות מתרחשות חלק, והתפוקה נשארת יציבה.
תכונות RX-7R / RX-8
כאן חיה המהירות הגולמית. ה-RX-7R מגיע ל-75,000 לשעה, בעוד שה-RX-8 מטפס ל-100,000 באמצעות ראש P20 חכם. שניהם נשארים רזים ברוחב של 998 מ'מ, כך שהם לא חורצים את שטח הרצפה. הם מניחים שבבים קטנים כמו 03015 בלי למצמץ. ראשים מקבילים עובדים יחד כמו צוות משומן היטב. תאורה חדשה גורמת לחלקים זעירים להופיע בהירים כשמש. מצב מגע רך מגן על חלקים שבירים. מכונות מדברות ביניהן, חולקות סימנים ורמות מלאי. אתה מוציא יותר חלקים לכל רגל מרובע מאשר כמעט כל דבר אחר. מושלם עבור ריצות עם שבבים קטנים בנפח גבוה בטלפונים או בדרייברים.
| מִפרָט
| פרמטר | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| מהירות מיקום (CPH אופטימלית) | 47,000 | 42,000 | 75,000 | 100,000 |
| גודל לוח מקסימלי (מ'מ) | 650 × 370 (יחיד/כפול) | 650 × 560 | 510 × 450 (נתיב יחיד) | 510 × 450 (בערך) |
| גודל לוח מינימלי (מ'מ) | 50 × 50 | 50 × 50 | 50 × 50 | 50 × 50 |
| גובה רכיב (ממקסימום מ'מ) | 25 | 25 | 3-10.5 (תלוי בראש) | 3 |
| הרכיב הקטן ביותר | 0201 (מדד) | 0201 (מדד) | 03015 (מדד) | 0201 (כ-0.4×0.2 מ'מ) |
| הרכיב הגדול ביותר (מ'מ) | 74 ריבוע / 150×50 | 74 ריבוע / 150×50 | 25 ריבוע | 5 ריבוע |
| כניסות מזין (מקסימום) | 112 | 112 | 76 | 56 (בערך) |
| דיוק מיקום | ±35 מיקרומטר (Cpk ≥1) | ±35 מיקרומטר (Cpk ≥1) | ±40 מיקרומטר (בערך) | דיוק גבוה (ראייה) |
| רוחב מכונה (מ'מ) | 1,500 (בערך) | 2,109 | 998 | 998 |
| סוג ראש | ראש מוטבע של Takumi | ראש מוטבע של Takumi | ראשים סיבוביים מקבילים (P16S) | ראש סיבובי P20 |

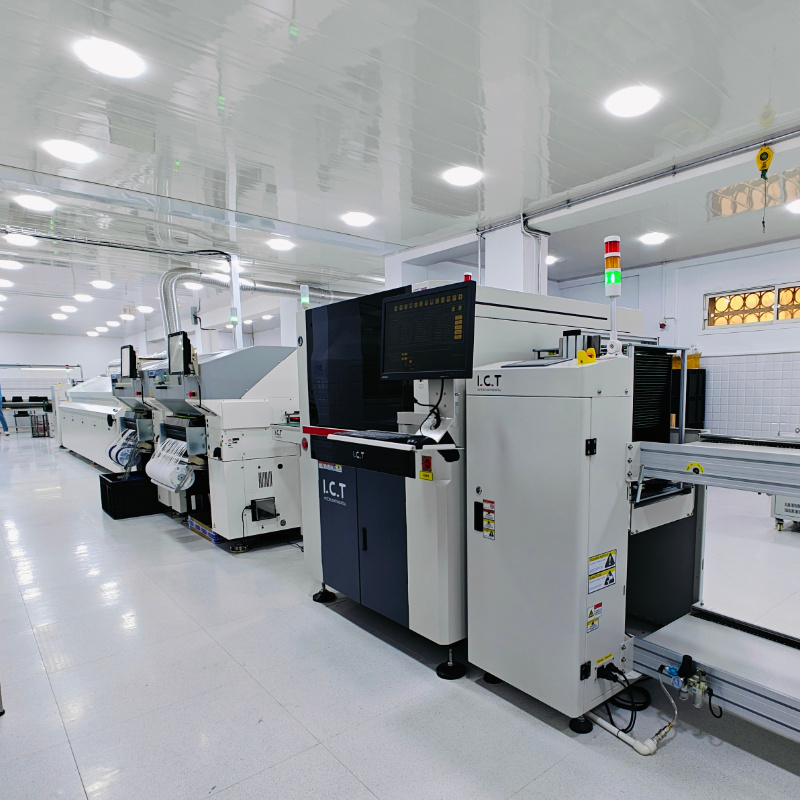

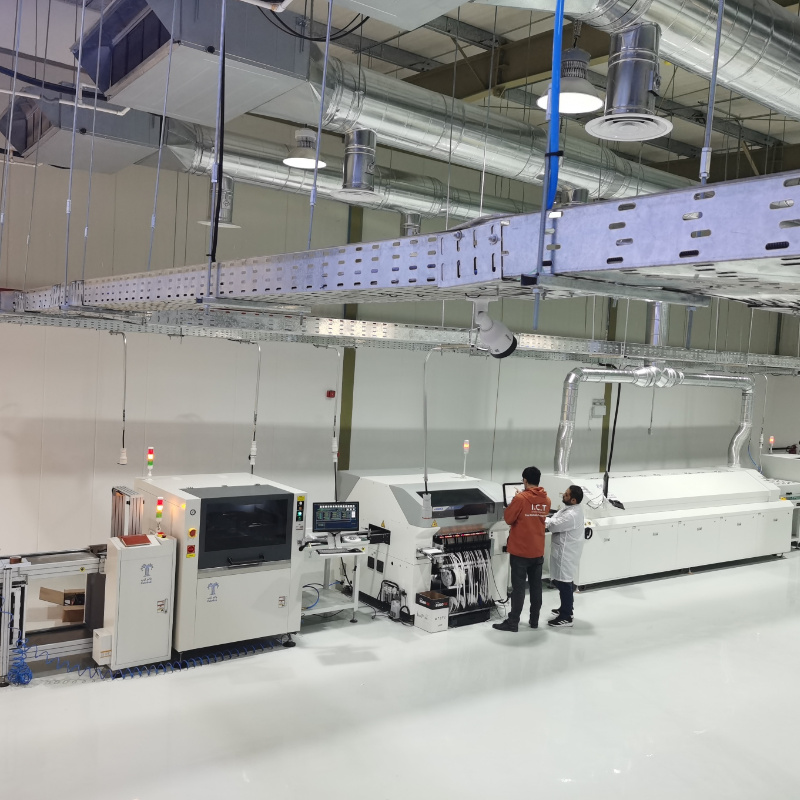

| רשימת ציוד קו SMT
ICT בונה קווים שבאמת מספקים. מעמיס ואקום מביא לוחות ללא רבב. המדפסת מורחת הדבק אפילו בכל פעם. מכונת הבחירה והמקום מפילה כל שבב בדיוק על המטרה. זרימה חוזרת מרובת אזורים נועלת הלחמה מוצקה. AOI תופס כל החלקה לפני שהוא הולך רחוק יותר. מסועים מקשרים הכל חזק עם מאגרים כדי לשמור על זרימה יציבה. התשואה עולה בהרבה, העלויות יורדות. אין נקודות תורפה בשום מקום. קווים אלה מטפלים בעבודות כוח רכב קשות ובעבודת תאורה יום יום. לוחות יוצאים מוכנים לעולם האמיתי, ואנחנו עומדים מאחורי כל העניין מתחילתו ועד סופו.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| קו SMT | קו ייצור SMT מלא לרכב, LED וכו' |
| מטען PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת SMT AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
| סרטון הצלחת לקוחות
לקוח בונה ספקי כוח לרכבים מאפשר לנו לצלם את הקווים שלהם. הסרטון מנחה אותך בכל זה. לוחות נקיים מחליקים פנימה דרך מעמיס הוואקום. הדבק הדפסים מושלם. ואז מכונת ה-Pick and Place ממלאת אותם מהר ומדויק. תנורי זרימה חוזרת מסיימים את ההלחמה חזקה. AOI בודק כל חיבור. מסועים, מצננים ומאגרים שומרים על תנועה חלקה של הכל. בצד ה-DIP, הלחמת גל מטפלת בחלקים דרך חורים, סנפירים הופכים לוחות ו-ICT בודק את הביצועים. הבעלים מדבר ישר למצלמה - אומר שכל ההתקנה פועלת מחוברת כמעט ללא עצירות. התמונה ברורה ממטען לפרוק. איכות עומדת בתקני רכב מחמירים בכל משמרת.
| תמיכה בשירות והדרכה
כשאתה קונה מכונת פיק אנד פלייס, ICT לא סתם שולחת אותה ומתרחקת. הצוות שלנו יוצא, מגדיר אותו ומבצע בדיקות עד שהוא מושלם. ההדרכה היא מעשית - המפעילים לומדים תכנות, טיפול יומיומי ותיקונים מהירים ישירות על הרצפה. קישורים מרוחקים מאפשרים לנו לפתור בעיות מהר מרחוק. תוכניות שירות קבועות שומרות על חדות מכונות במשך שנים. אנו מסתכלים על קווים שלמים ומציעים דרכים חכמות יותר להפעיל אותם. שדרוגים מתאימים בקלות. עם משרדים בכל המפה, העזרה מופיעה במהירות לא משנה היכן אתה נמצא. הלקוחות ממשיכים לייצר ללא הפסקות ארוכות.
| משוב לקוחות
אנשים שמנהלים את הקווים האלה מדברים בפשטות. הם אוהבים איך המהנדסים שלנו מופיעים מוכנים ומסדרים דברים במהירות. ה-Pick and Place Machine זוכה לשבחים על מהירות קבועה וטעויות נדירות. האריזה זהירה - מכונות מגיעות בטוחות בכל פעם. שאלות נענות מהר, בדרך כלל באותו היום. התמיכה מרגישה קרובה אפילו באמצע העולם. התורים נשארים למעלה יותר, המספרים מטפסים גבוה יותר. בסך הכל, קונים אומרים שהמכונות בתוספת האנשים שמאחוריהן מוסיפים ערך אמיתי לכל משמרת.
| הסמכות ותקנים
כל מכונת Pick and Place נושאת הוכחה מוצקה לאיכות. סימן CE אומר שהוא עומד בכללי בטיחות אירופאים קשוחים. RoHS לא מציג דברים מזיקים בפנים. ISO9001 שומר על איכות יציבה מלוח השרטוט ועד לרציף המשלוח. שפע פטנטים מכסים את הראשים החכמים ותעלולי הראייה. חותמות אלו מספרות ללקוחות שהציוד בטוח לעובדים, נוח לסביבה ובנוי לעבוד קשה במשך שנים. אתה יכול לקנות בידיעה שהוא עומד בסטנדרטים עולמיים ישר.
| אודות חברת ICT ומפעל
ICT מעסיקה את צוותי המחקר שלו בחלום כלים טובים יותר. רעיונות הופכים למכונות אמיתיות במפעלים גדולים ונקיים שבהם כל צעד נבדק היטב. מספר האנשים ממשיך לגדול, ומשרדים חדשים נפתחים באופן קבוע. שירתנו יותר מ-1600 חנויות ב-72 מדינות עם פתרונות אלקטרוניקה מלאים. צמיחה נובעת מעשיית עבודה טובה יום אחרי יום. כללי איכות קפדניים משגיחים על כל חלק שיוצא מהרצפה. מכונת הבחירה והמקום שלך מופיעה קשוחה ומוכנה לעבודה יומיומית אמיתית. אנו שואפים להישאר שותף אמין ברחבי העולם.
