בייצור SMT מודרני, רוב בעיות האיכות אינן מקורן בהצבת רכיבים או בזרימה מחדש. הם מתחילים הרבה יותר מוקדם - בשלב הדפסת משחת הלחמה. פגמים בבדיקת משחת הלחמה הם לרוב האותות הגלויים הראשונים לכך שתהליך SMT יוצא משליטה, גם כאשר תהליכים במורד הזרם עדיין נראים יציבים.
בדיקת הדבקת הלחמה (SPI) ממלאת תפקיד ייחודי בקווי SMT מכיוון שזהו השער האיכות הכמותי המוקדם ביותר. בניגוד ל-AOI או בדיקות פונקציונליות, אשר מזהות פגמים לאחר שכבר הוסף ערך ללוח, SPI מעריכה האם הבסיס של תהליך ההרכבה נכון לפני מיקום הרכיבים. כאשר מתעלמים מפגמים בבדיקת משחת הלחמה או מפרשים אותם בצורה שגויה, יצרנים חווים לעתים קרובות מפל של בעיות במורד הזרם כגון מצבות, חיבורי הלחמה לא מספיקים, גישור הלחמה וריקות BGA.
בייצור אלקטרוניקה בעל אמינות גבוהה, לא מתייחסים עוד ל-SPI כאל שלב בדיקה פשוט. יצרני רכב, תעשייה ו-EMS משתמשים יותר ויותר בפגמים בבדיקת משחת הלחמה כאינדיקטורים מובילים לביצועי תפוקה, במקום לחכות לכשלים ב-AOI או בבדיקה פונקציונלית. שינוי זה משקף מהלך רחב יותר לעבר בקרת תהליכי SMT מונעת נתונים.
כדי להבין היטב מדוע מתרחשים פגמים בבדיקת משחת הלחמה - ומדוע הם כה קריטיים - חיוני להבין תחילה כיצד פועלות מכונות בדיקת משחת הלחמה על פני קווי ייצור SMT מודרניים. הבנה ברורה של עקרונות SPI, לוגיקה של מדידה ושילוב מערכת עוזרת להסביר מדוע פגמים רבים מקורם בשלב ההדפסה ולא בהמשך התהליך.
מאמר זה מתמקד בפגמים הנפוצים ביותר בבדיקת משחת הלחמה ב-SMT, מסביר את הסיבות השורשיות שלהם, והכי חשוב - מספק שיטות מעשיות לתיקון אותם בסביבות ייצור אמיתיות.

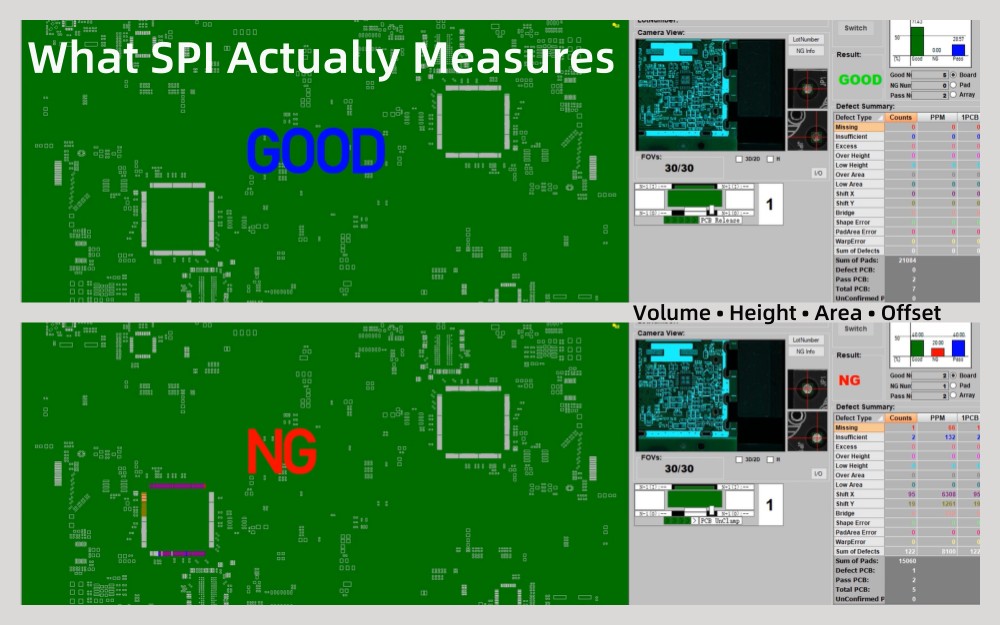

פגמים בבדיקת משחת הלחמה מתייחסים לסטיות שהתגלו במהלך מדידת SPI המעידות על הנחת משחת הלחמה לא תקינה על רפידות PCB. סטיות אלו אינן מוגבלות לכשלי הדפסה ברורים. בפועל, פגמי SPI רבים נופלים בגבולות הסבילות אך עדיין מהווים סיכון רציני לתשואה ולאמינות לטווח ארוך.
פרמטרים טיפוסיים של SPI כוללים נפח משחת הלחמה, גובה, שטח, היסט ועקביות צורה. פגם עשוי להיות מסומן כאשר כל אחד מהפרמטרים הללו חורג מקו הבסיס הצפוי או מראה וריאציה חריגה על פני מספר לוחות. חשוב לציין, פגמים ב-SPI צריכים להיראות כאינדיקטורים לתהליך ולא כתוצאות פשוטות של מעבר או נכשל.
לדוגמה, הפחתה הדרגתית בנפח ההדבקה במהלך ריצת ייצור עלולה שלא להפעיל מיד אזעקות NG. עם זאת, לעתים קרובות הוא מאותת על סתימת סטנסיל, השפלה של משחת הלחמה או פרמטרי הדפסה לא יציבים. התייחסות ל-SPI ככלי סטטיסטי ומבוסס מגמה חיונית לבקרת פגמים יעילה.
תהליך ההדפסה של משחת הלחמה קובע את הכמות והגיאומטריה של ההלחמה הזמינה עבור כל מפרק. ברגע שהרכיבים ממוקמים ומזרימים מחדש, זה הופך להיות בלתי אפשרי להוסיף הלחמה במקום שבו היא חסרה או להסיר הלחמה במקום שבו היא מוגזמת ללא עיבוד מחדש.
כתוצאה מכך, פגמי SPI הם בין האינדיקטורים המוקדמים והמדויקים ביותר לאובדן תשואה. משחת הלחמה לא מספקת מובילה לחיבורים חלשים או לפתיחה, הדבקה מוגזמת מגבירה את הסיכון לגישור, וחוסר יישור של הדבק גורם לפגמים שאינם רטובים או בראש בכרית - במיוחד בחבילות עדינות ו-BGA.
הן מנקודת מבט של איכות והן מבחינת עלות, תיקון בעיות בשלב SPI הוא הרבה יותר יעיל מאשר תיקון פגמים לאחר הזרמה חוזרת. התאמה בודדת מונעת SPI יכולה למנוע עשרות פגמים במורד הזרם.

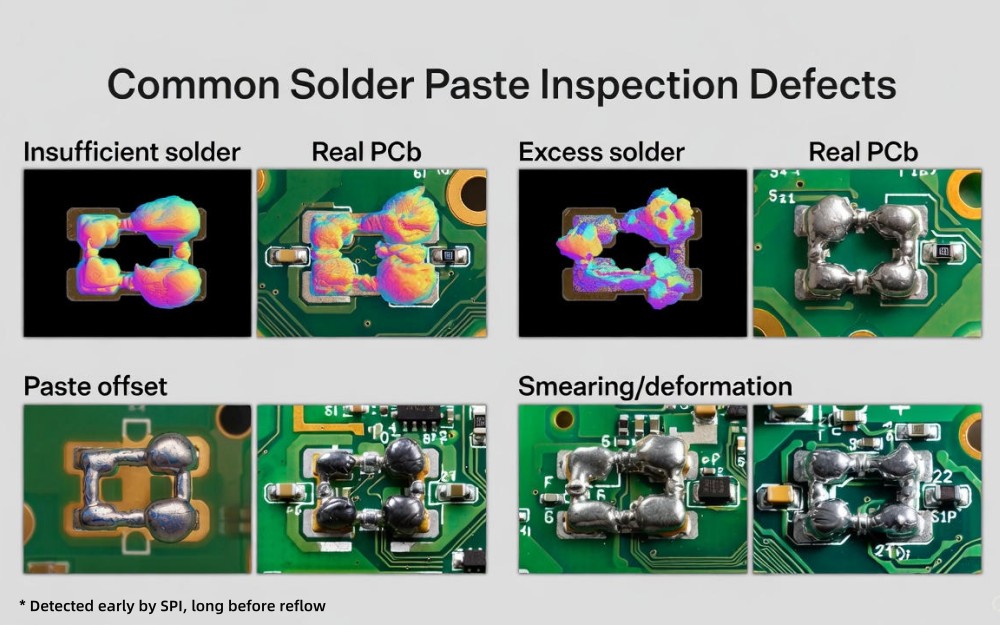

סעיף זה מתאר את הפגמים הנפוצים ביותר בבדיקת משחת הלחמה, תוך התמקדות באופן שבו הם מופיעים בנתוני SPI, מדוע הם מתרחשים ואילו סיכונים הם מציגים.
משחת הלחמה לא מספקת היא אחד הפגמים הנפוצים והקריטיים ביותר ב-SPI. במערכות SPI, זה מופיע בדרך כלל כנפח נמוך, גובה מופחת או מילוי צמצם לא שלם.

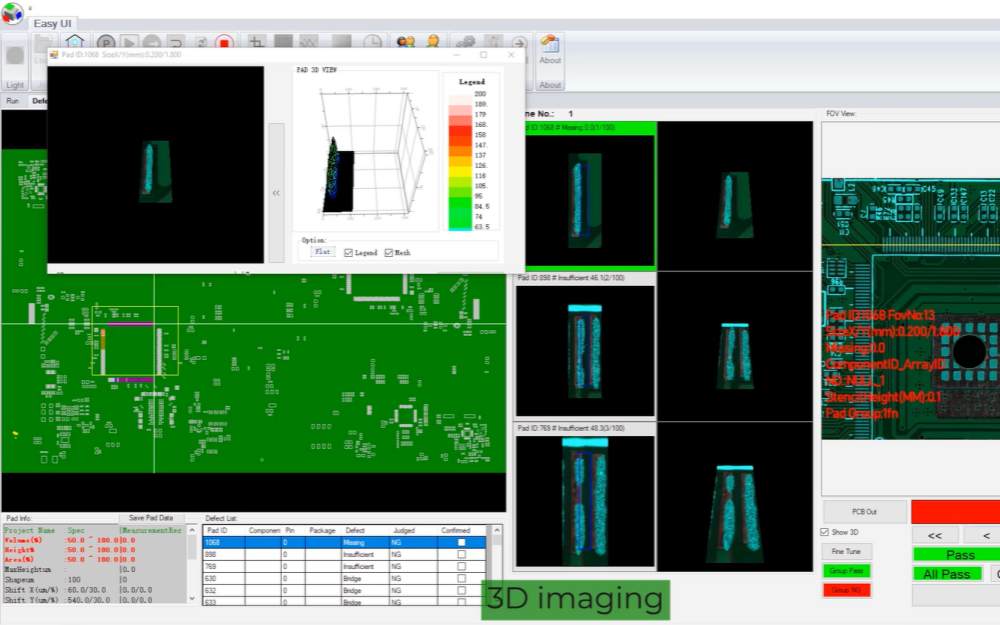

סיבות שורש נפוצות כוללות עובי שבלונה לא תקין, פתחים סתומים או שחוקים, לחץ לא מספיק במגב ופעילות משחת הלחמה מושפלת. גורמים סביבתיים כגון לחות נמוכה או תנאי אחסון פסולים לא מתאימים יכולים להחמיר את הבעיה עוד יותר.
מנקודת מבט של SPI, הדבקה לא מספקת מופיעה לעתים קרובות כמגמת ירידה עקבית ולא כשלים אקראיים. כאשר הוא אינו מתוקן, הוא מוביל ישירות למפרקים פתוחים, חיבורי הלחמה חלשים וכישלונות בבדיקות תפקודיות.
עודף של משחת הלחמה עשויה להיראות פחות מסוכנת מאשר משחה לא מספקת, אך היא גורמת לרוב לפגמים חמורים יותר. SPI מזהה משחה עודפת באמצעות מדידות נפח וגובה מוגברות, לעיתים מלווה בצורות משחה מעוותות.
עודף משחת הלחמה נגרם בדרך כלל על ידי פתחי סטנסיל גדולים מדי, לחץ מוגזם במגב או צניחת הדבק. בעיצובים בצפיפות גבוהה, אפילו עודף נפח קטן יכול להגביר באופן משמעותי את הסיכון של גישור הלחמה במהלך זרימה חוזרת.
נתוני SPI מאפשרים למהנדסים להבחין בין עודף מקומי הנגרם על ידי תכנון צמצם לבין עודף מערכתי הנגרם על ידי פרמטרי הדפסה - דבר שבדיקה חזותית לבדה לא יכולה להשיג באופן מהימן.
היסט של הדבקת הלחמה מתרחשת כאשר משקעי הדבק לא מיושרים ביחס לרפידות PCB. מערכות SPI מזהות פגם זה באמצעות ניתוח XY offset ומדידות סטיית מרכז.
סיבות אופייניות כוללות יישור לא מדויק של לוח, שינוי סטנסיל, הידוק לא יציב או עיוות PCB. ביישומי גובה דק ומיקרו-BGA, אפילו היסטים קטנים עלולים לגרום לקריסת הלחמה לא אחידה או להרטבה לא מספקת.
SPI הוא בעל ערך במיוחד כאן מכיוון שהוא יכול להבחין בין חוסר התאמה אמיתי לבין אשליות חזותיות שעשויות להיראות מקובלות על מפעילים ברצפת החנות.
לעתים קרובות מזלזלים בליקויים במריחה ובעיוות צורה מכיוון שהם לא תמיד מפעילים אזעקות מבוססות נפח. מערכות SPI מזהות בעיות אלו על ידי ניתוח גיאומטריית הדבק, הגדרת הקצוות והתפלגות הגובה.
הסיבות השכיחות כוללות זווית שגויה של מגב, מהירות הדפסה מופרזת, ריאולוגיה לקויה של הדבק או שבלונות מזוהמות. פגמים אלה גורמים לעתים קרובות להרטבת הלחמה לא עקבית והתפשטות הלחמה בלתי צפויה במהלך זרימה חוזרת.
פגמים רבים בבדיקת משחת הלחמה קשה לשפוט בעין. פיקדון עשוי להיראות מקובל מבחינה ויזואלית אך עדיין נופל מחוץ לגבולות התהליך היציבים כאשר הוא נמדד כמותית.
זו הסיבה מדוע אזעקות SPI נפסלות לפעמים כ'רגישות מדי.' במציאות, SPI אינו מזהה פגמים מוקדם יותר כי הוא מחמיר יותר - הוא מזהה אותם מוקדם יותר כי הוא מודד את מה שהעין האנושית לא יכולה. הבנת ההבדל הזה היא קריטית לאימוץ יעיל של SPI.
לעיצוב השבלונות יש השפעה ישירה וניתנת למדידה על יעילות העברת משחת הלחמה. גודל הצמצם, הצורה, גימור הקיר ויחס השטח כולם משפיעים על מידת שחרור ההדבקה באופן עקבי.
עיצוב שבלונה לקוי גורם לרוב לפגמים שיטתיים של SPI כגון נפח נמוך או שונות גבוהה בין רפידות. נתוני SPI מספקים משוב אובייקטיבי המסייע למהנדסים לאמת עיצובי שבלונות לפני שהפגמים מתפשטים לייצור המוני.
תכונות משחת הלחמה כגון צמיגות, תכולת מתכת ופעילות שטף ממלאות תפקיד מרכזי בביצועי ההדפסה. טמפרטורת אחסון לא נכונה, זמן חימום לא מספיק או זמן פתיחה מופרז מובילים לעתים קרובות לפגמים ב-SPI.
בעיות הקשורות לחומרים מופיעות לעתים קרובות ב-SPI כשונות מוגברת ולא כשלים פתאומיים. ללא ניתוח מגמת SPI, בעיות אלו מאובחנות לעיתים קרובות בצורה שגויה כבעיות ציוד.
פרמטרי הדפסה מרכזיים כוללים לחץ על מגב, מהירות הדפסה, מהירות הפרדה ומרחק ניתוק. כל פרמטר משפיע באופן שונה על הנחת הדבק.
SPI מאפשר למהנדסים לבצע אופטימיזציה של פרמטרים אלה בהתבסס על נתונים כמותיים במקום על ניסוי וטעייה. כאשר ההתאמות מונחות על ידי מגמות SPI, שיעורי הפגמים יורדים באופן משמעותי ויציבות התהליך משתפרת.

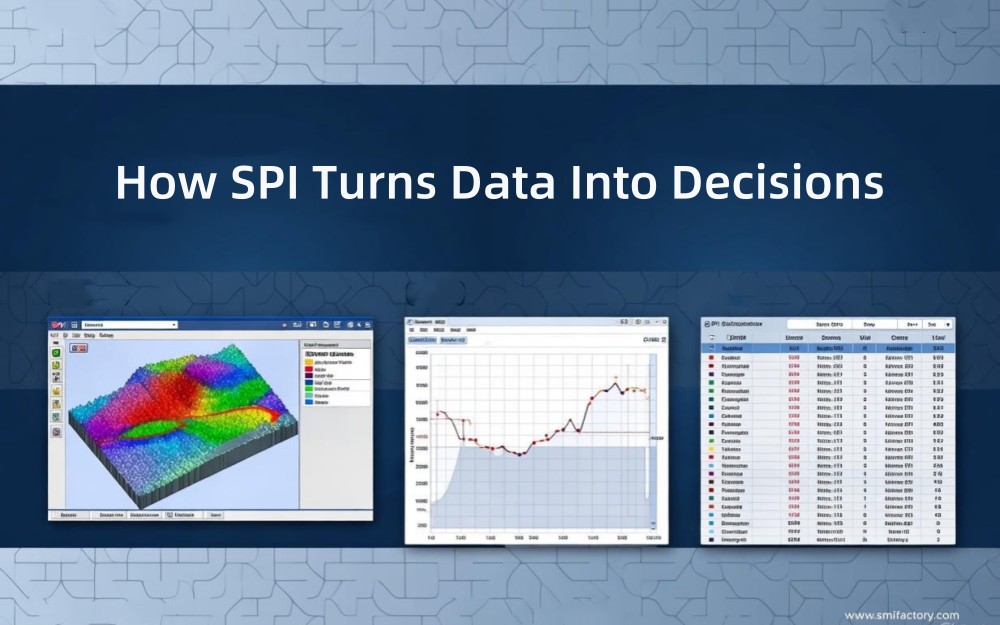

מערכות SPI מודרניות משתמשות בטכנולוגיית מדידה תלת מימדית כדי להעריך נפח, גובה ושטח של משחת הלחמה. נפח הוא בדרך כלל המדד הקריטי ביותר מכיוון שהוא מתאם ישירות עם היווצרות מפרק הלחמה.
מדידות גובה ושטח מספקות תובנות נוספות לגבי חלוקת הדבק ועקביות הצורה. יחד, מדדים אלו יוצרים תמונה מלאה של איכות הדבק שלא ניתן להשיג באמצעות בדיקה דו-ממדית.
לא כל אזעקת SPI מייצגת בעיה אמיתית בתהליך. קריאות שווא נובעות לעתים קרובות מהגדרה לא נכונה של קו בסיס, לוחות התייחסות לא עקביים או הגדרות סובלנות אגרסיביות מדי עבור יכולת התהליך בפועל.
הבנת תהליך בדיקת SPI בקווי SMT חיונית להבחין בין פגמים אמיתיים לרעש מדידה. מערך SPI מובנה - המכסה אימות לוח הזהב, הגדרת קו בסיס וניטור מגמה מבוסס SPC - מבטיח ש-SPI מתפקד ככלי בקרת תהליכים אמין ולא מקור לאזעקות מיותרות.
אחת הטעות הנפוצה היא התייחסות ל-SPI כמערכת ציד פגמים במקום כמנגנון לבניית קו בסיס. קווי SMT יציבים אינם מוגדרים על ידי היעדר אזעקות, אלא על ידי הפצת נתונים עקבית והתנהגות תהליך צפוי.

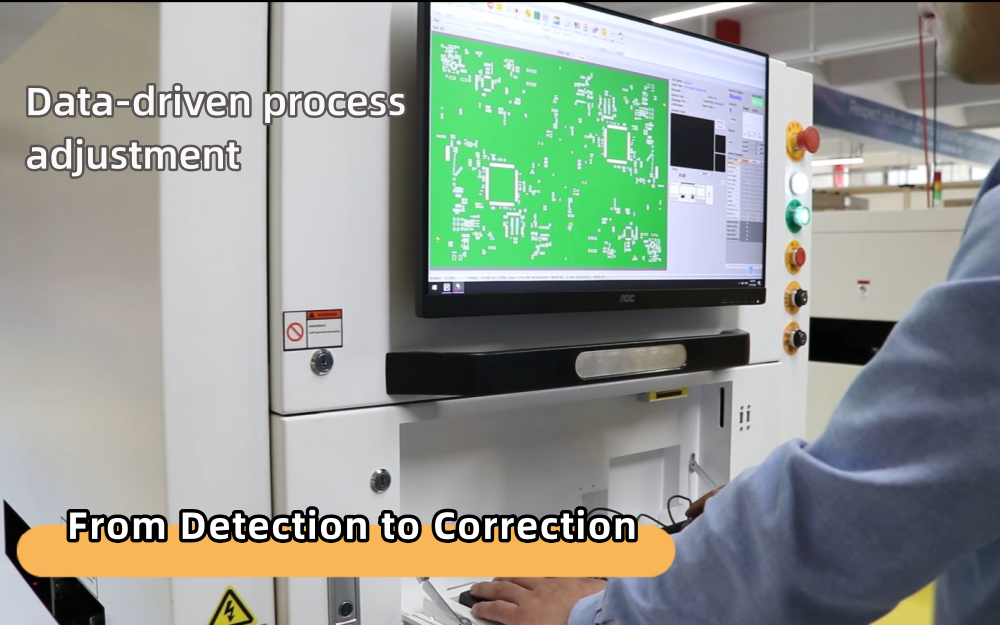

תיקון פגמי SPI מתחיל בהתאמות תהליכיות מבוקרות מונעות נתונים. שינויים בפרמטרים של לחץ המגב, מהירות ההדפסה או ההפרדה צריכים להיות מונחים על ידי מגמות SPI ולא על ידי אזעקות בודדות.
התאמות מצטברות ואחריהן אימות SPI מיידי מאפשרות למהנדסים לאשר שיפורים לפני שהפגמים מתפשטים במורד הזרם.
יציבות הציוד חיונית לתוצאות SPI מדויקות. דיוק יישור המדפסת, יכולת החזרה של הרכבה של סטנסיל וכיול SPI משפיעים כולם על אמינות הבדיקה.
כיול קבוע ותחזוקה מונעת מבטיחים שנתוני SPI משקפים תנאי תהליך אמיתיים ולא סחף של ציוד.
אסטרטגיות מניעה כוללות ניקוי שבלונות שגרתי, טיפול מבוקר בדבק הלחמה וניטור מגמת SPI מתמשך. כאשר SPI משולבת בתכנון תחזוקה מונעת, הישנות הליקויים יורדת משמעותית.
ניתן לתאם נתוני SPI עם תוצאות AOI וקרני רנטגן כדי לבסס מודלים של איכות ניבוי. לדוגמה, נפח הדבק נמוך עקבי על רפידות BGA מתאם לעתים קרובות עם פגמים של ריקון או ראש בכרית שזוהו לאחר זרימה חוזרת.
בקווי SMT מתקדמים, משוב SPI משמש להפעלת פעולות מתקנות או תחזוקה מונעת לפני שמופיעים פגמים במורד הזרם. גישת לולאה סגורה זו הופכת את SPI מכלי בדיקה פסיבי למערכת בקרת תהליכים אקטיבית.
על פני מספר סביבות ייצור SMT, יצרנים השיגו שיפורי תשואה מדידים על ידי ארגון מחדש של אסטרטגיית ה-SPI שלהם. על ידי אופטימיזציה של מיקום SPI, חידוד פרמטרים והכשרת מפעילים לפרש נתונים נכון, שיעורי הפגמים הופחתו מבלי להגדיל את זמן הבדיקה.
מקרים אלה מוכיחים שיעילות SPI תלויה יותר באינטגרציה של המערכת ובהבנת התהליך מאשר במפרטי מכונה בודדים.

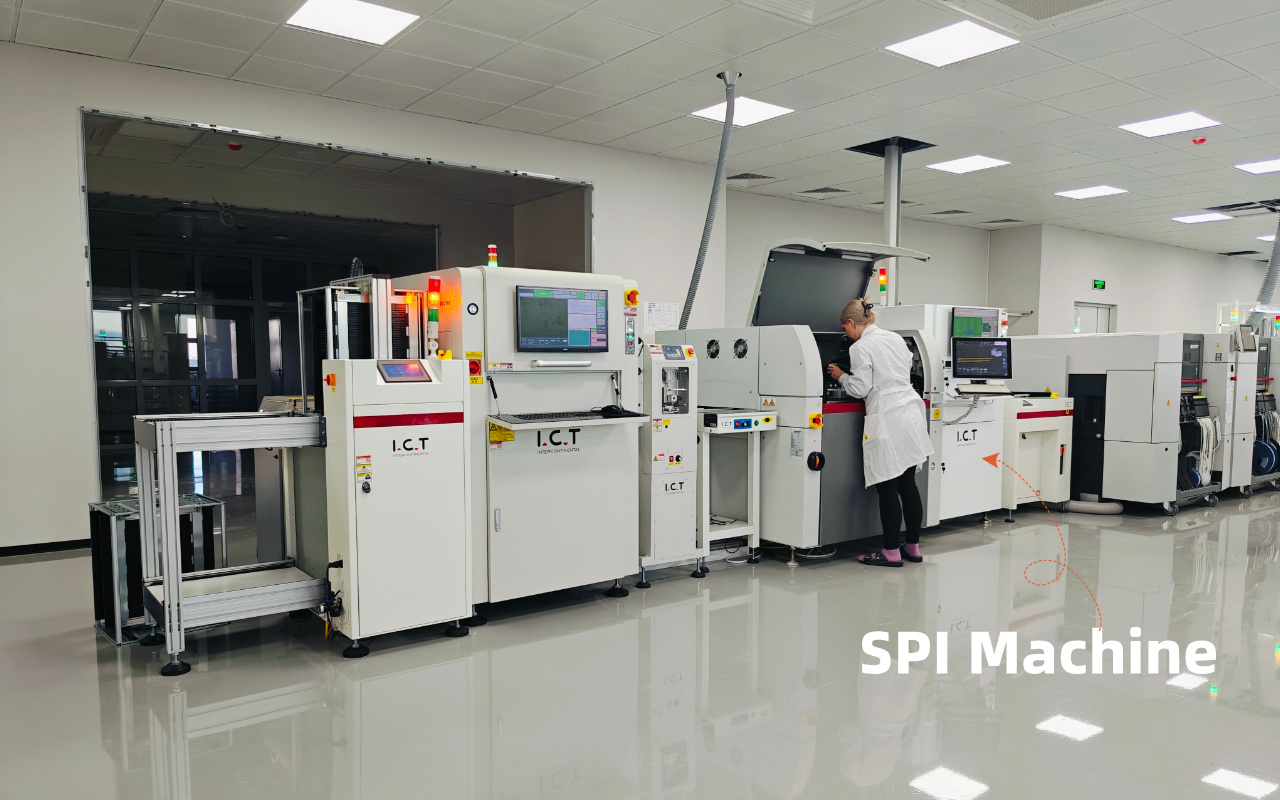

מיקומו של SPI בתוך קו SMT קובע אילו פגמים ניתן לאתר מוקדם ולתקן ביעילות. מיקום SPI נכון ממזער עבודה חוזרת ומשפר את יציבות התהליך הכוללת.
ייצור תמהיל גבוה, בנפח נמוך דורש תכנות SPI גמיש, בעוד בקווי נפח גבוה וקווי רכב נותנים עדיפות ליציבות ועקביות נתונים. בחירת יכולת SPI על סמך דרישות הייצור חיונית להצלחה ארוכת טווח.
שליטה על פגמי בדיקת הלחמה אינה עוסקת בהוספת שלבי בדיקה נוספים - אלא בתכנון קו SMT כך שפגמים יימנעו, יתגלו מוקדם ויתוקנו באופן שיטתי.
ICT ניגש ל-SPI מנקודת מבט מלאה של קו SMT במקום להתייחס אליו כאל מכונה עצמאית. במהלך תכנון קו SMT, ICT מעריך את סוג המוצר, צפיפות הרכיבים, נפח הייצור ויעדי האיכות כדי לקבוע כיצד SPI צריך לקיים אינטראקציה עם מדפסות, מכונות מיקום ומערכות בדיקה במורד הזרם.
מעבר לבחירת הציוד, ICT תומך בלקוחות עם הגדרת תהליך, הגדרת פרמטר SPI והדרכת מפעילים. זה מבטיח שנתוני SPI מתפרשים נכון ומשמשים לאופטימיזציה של תהליכים במקום ליצור קריאות שווא מיותרות.
על ידי סיוע ליצרנים להתייחס ל-SPI ככלי לקבלת החלטות ולא כשער בדיקה פשוט, ICT מאפשר ללקוחות להפוך פגמים בבדיקת משחת הלחמה לתובנות ניתנות לפעולה המשפרות את היציבות הכוללת של קו SMT.
פגמים בבדיקת משחת הלחמה אינם רק תוצאות בדיקה - הם אזהרות מוקדמות על חוסר יציבות בתהליך. כאשר הוא מובן ומנוהל כהלכה, SPI הופך לאחד הכלים החזקים ביותר לשיפור התפוקה והאמינות בייצור SMT.
על ידי התמקדות בסיבות השורש, מינוף משוב SPI ושילוב בדיקה באסטרטגיית איכות בלולאה סגורה, היצרנים יכולים לעבור מתיקון פגמים תגובתיים לבקרת תהליכים פרואקטיבית. עבור יצרנים המחפשים ייצור SMT יציב וניתן להרחבה, שליטה בפגמים בבדיקת משחת הלחמה היא אחת מנקודות ההתחלה היעילות ביותר.
1. מהו הפגם הנפוץ ביותר בבדיקת משחת הלחמה?
משחת הלחמה לא מספקת היא הפגם הנצפה ביותר ב-SPI והגורם המוביל למפרקי הלחמה פתוחים.
2. האם SPI יכול לבטל לחלוטין פגמי הלחמה?
SPI אינו יכול לחסל פגמים בעצמו, אך הוא מפחית באופן משמעותי את שיעורי הפגמים כאשר משתמשים בו כחלק מתהליך בלולאה סגורה.
3. באיזו תדירות יש לבדוק את פרמטרי SPI?
יש לבדוק פרמטרים של SPI בכל פעם שמשתנים חומרים, עיצובים או תנאי סביבה.
4. האם SPI נחוץ לייצור SMT בנפח נמוך?
כֵּן. אפילו בייצור בנפח נמוך, SPI מספק תובנות חשובות לגבי יציבות התהליך ומסייע במניעת עיבוד חוזר יקר.
