רוב בעיות הריק ב-BGA אינן נמצאות במקום שבו הן נוצרות.
הם נמצאים הרבה יותר מאוחר - לאחר שהמוצרים נשלחו, נלחצו והוחזרו ללא הסבר ברור.
לעתים קרובות מפעלים אומרים שהם 'בודקים' חללים. מה שהם באמת מתכוונים זה שהם רושמים את הראיות לאחר מעשה . הריק כבר קיים. התהליך שיצר אותו כבר המשיך הלאה.
כדי להבין מדוע חללים חוזרים כל הזמן, על המהנדסים להסתכל מעבר לתוצאת הבדיקה ולבחון את המנגנון מאחוריה. זה דורש הבנה לא רק מה מראה תמונת הרנטגן, אלא כיצד פועלת בדיקת רנטגן באלקטרוניקה וכיצד ניתן להשתמש בנתונים שלה כמשוב ולא לשיפוט.
כאשר בדיקת רנטגן מטופלת ככלי משוב במקום שער עובר/נכשל, ניתן לעקוב אחר היווצרות חללים בחזרה למקורו ולעצור את אותו פגם להופיע שוב.
חללי BGA מסוכנים בדיוק בגלל שהם מתנהגים בנימוס בהתחלה.
הם לא מקצרים, הם לא שוברים אותות, והם לא מכריזים על עצמם במהלך בדיקות תפקודיות.
הלוח נדלק. המספרים נראים נורמליים. כולם ממשיכים הלאה.
מה שהריק עושה במקום זה לחכות.
הוא יושב בתוך מפרק ההלחמה, מפחית את שטח המגע ומרכז את הלחץ, בזמן שהמוצר נכנס לחיים האמיתיים - חום, עומס, רטט וזמן.
עד שהג'וינט מתחיל להיכשל, התהליך שיצר אותו נעלם מזמן, והראיות קבורות.
עיכוב זה אינו תאונה של פיזיקה.
זו הסיבה לריקנות לברוח ממפעלים ולחזור כבעיות אמינות.
חלל אינו מחליש מפרק הלחמה באופן שווה.
זה יוצר חוסר איזון - תרמי, מכני ובסופו של דבר מבני.
חום מתקשה לברוח דרך מפרק עם חללים פנימיים.
מתח מצטבר בקצוות הריק במקום להתפשט באופן טבעי דרך ההלחמה.
תחת רכיבה תרמית, נקודות הלחץ הללו הופכות למקורות סדקים.
הכישלון הוא לעתים רחוקות דרמטי.
זה מופיע כהתנהגות לסירוגין, תקלות רגישות לטמפרטורה, או עייפות בשלב מוקדם של החיים, שאינה ניתנת להסבר פשוט.
זו הסיבה שכשלים הקשורים לריק מאובחנים לעתים קרובות כבעיות איכות של רכיבים ולא כבעיות בתהליך.
חלל אינו מחליש מפרק הלחמה באופן שווה.
זה יוצר חוסר איזון - תרמי, מכני ובסופו של דבר מבני.
חום מתקשה לברוח דרך מפרק עם חללים פנימיים.
מתח מצטבר בקצוות הריק במקום להתפשט באופן טבעי דרך ההלחמה.
תחת רכיבה תרמית, נקודות הלחץ הללו הופכות למקורות סדקים.
הכישלון הוא לעתים רחוקות דרמטי.
זה מופיע כהתנהגות לסירוגין, תקלות רגישות לטמפרטורה, או עייפות בשלב מוקדם של החיים, שאינה ניתנת להסבר פשוט.
זו הסיבה שכשלים הקשורים לריק מאובחנים לעתים קרובות כבעיות איכות של רכיבים ולא כבעיות בתהליך.
בדיקה חשמלית יכולה רק לאשר שמעגל מחובר, לא אם מפרק ההלחמה ישרוד מתח לטווח ארוך.
AOI עומד בפני מגבלה בסיסית יותר: הוא פשוט לא יכול לראות בתוך חבילות עם סיומת תחתית.
זו הסיבה שפגמים קריטיים רבים הקשורים ל-BGA נשארים בלתי נראים לבדיקה אופטית בלבד, כפי שהוסבר בבירור ברנטגן לעומת AOI: אילו פגמים אינם נראים לבדיקה אופטית.
כתוצאה מכך, כשלים הקשורים לריק מאובחנים לעתים קרובות כבעיות איכות של רכיבים ולא כבעיות הקשורות לתהליך.

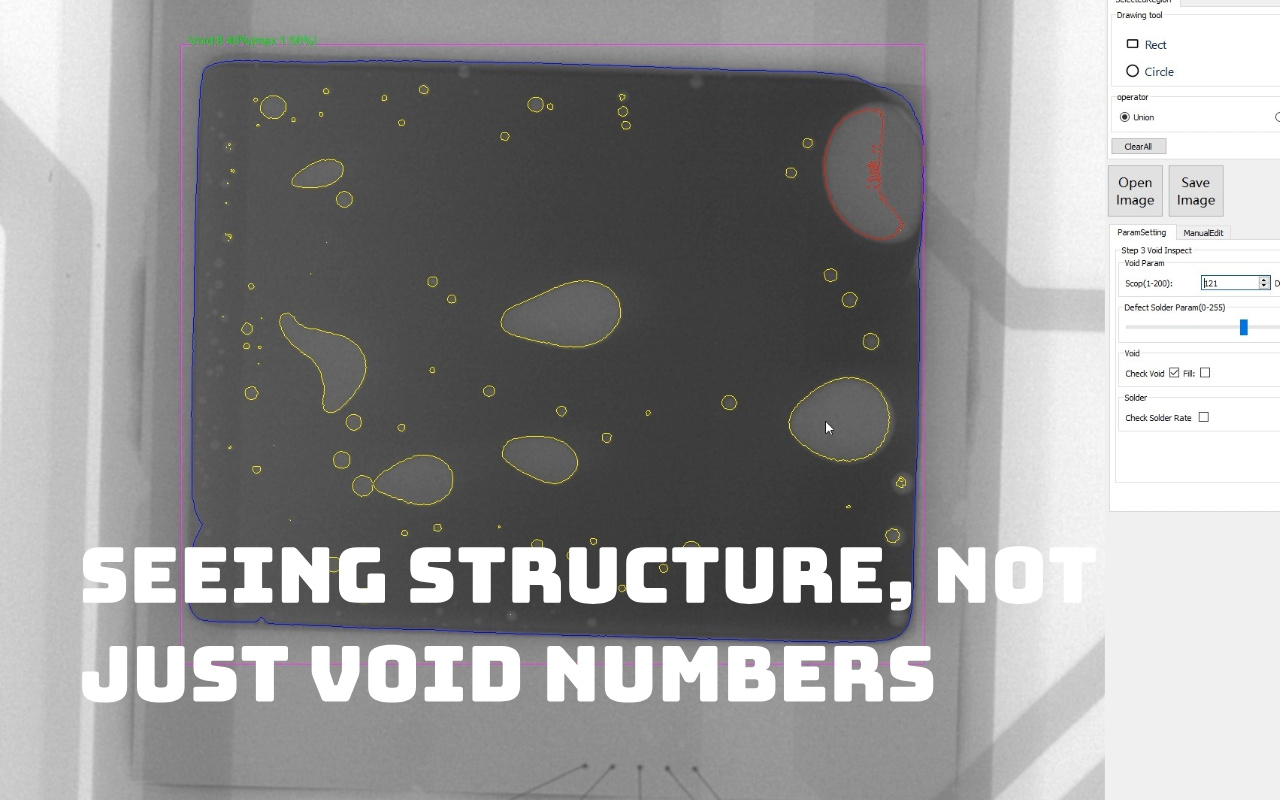

רוב הדיונים על חללים מתחילים ומסתיימים באחוזים.
זה נוח, מדיד ולעתים קרובות מטעה.
שני מפרקי הלחמה יכולים לחלוק את אותו אחוז ריק ולהתנהג בצורה שונה לחלוטין בשטח.
חלל שמרכזו מתחת לכדור מפריע לזרימת החום הרבה יותר מכמה חללים קטנים יותר ליד הקצוות.
ההפצה מספרת סיפור שמספרים לבדם אינם יכולים.
צילום רנטגן אינו מודד רק כמות.
הוא חושף מבנה - והמבנה קובע את ההתנהגות.
חלל גדול יחיד פועל כמו פגם בזכוכית.
הלחץ אינו מתפשט סביבו; זה מתאסף.
חללים קטנים מרובים, מפוזרים באופן שווה, עשויים להפחית את נפח ההלחמה אך עדיין לאפשר חלוקת עומסים.
ההבדל אינו תיאורטי - הוא מופיע בחיי עייפות ובהתנגדות תרמית.
ללא צילום רנטגן, שני המצבים הללו נראים זהים לבדיקות במורד הזרם.
עם צילום רנטגן, ההבדל ברור - וניתן לפעולה.
תמונת רנטגן בודדת היא צילום.
סדרת תמונות היא ציר זמן.
כאשר התנהגות ריקה חוזרת על פני לוחות, היא מצביעה על מצב תהליך יציב - אך פגום.
כאשר הוא נסחף בהדרגה לאורך זמן, הוא מאותת על בלאי, זיהום או זחילת פרמטרים.
עקביות מגמה היא המקום שבו צילומי רנטגן מפסיקים להיות בדיקה ומתחילים להיות מעקב.
זה אומר למהנדסים לא רק מה קרה, אלא אם זה מחמיר.
תקנים מגדירים את קו המינימום בין מקובל לבלתי מקובל.
הם לא מגדירים מצוינות, יציבות או מרווח.
תהליך שחי ממש מתחת לגבול אינו בריא - הוא שביר.
עם זאת, מפעלים רבים מתייחסים לקריטריונים העוברים של IPC כהוכחה לכך ששום דבר אינו זקוק לתשומת לב.
צילום רנטגן מגלה עד כמה תהליך קרוב לקצה הזה.
התעלמות ממידע זה היא בחירה, לא מגבלה.

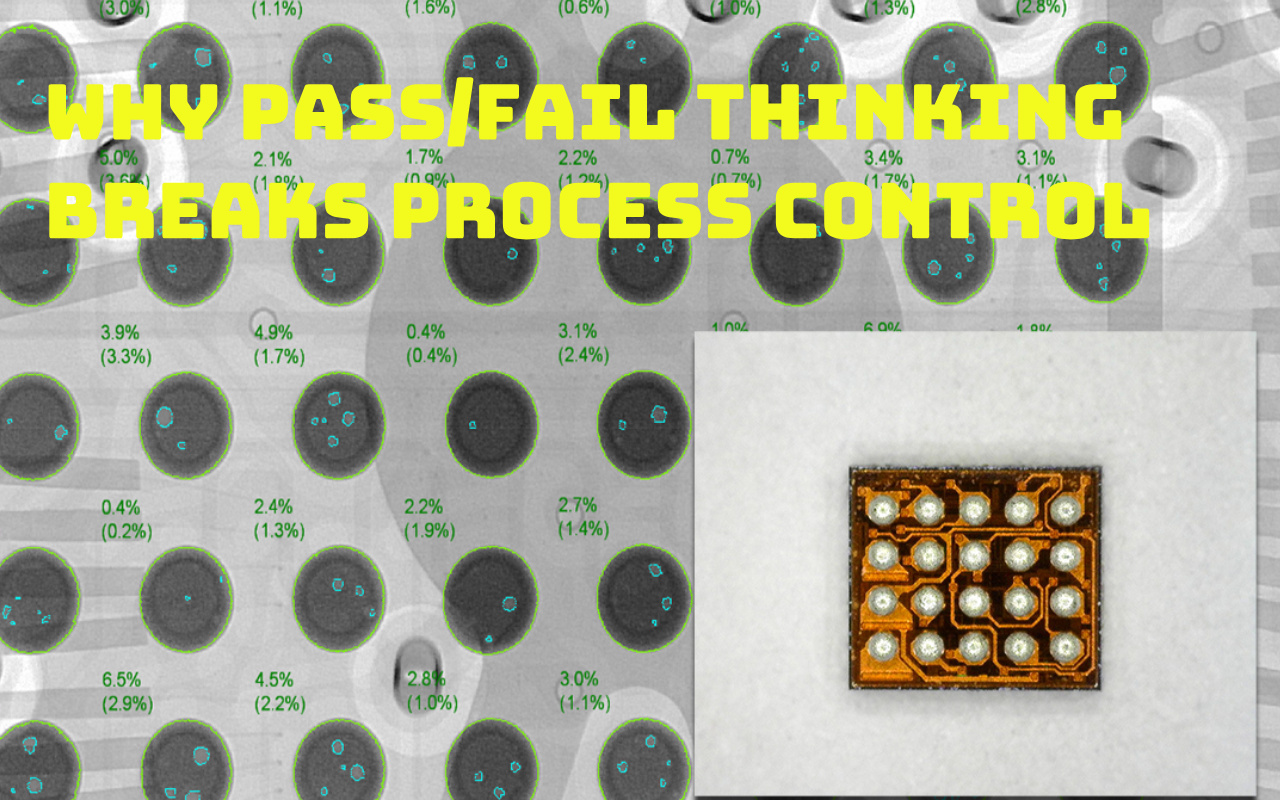

לעבור או להיכשל זה פשוט.
המציאות לא.
תהליכים נסחפים בשקט.
הדבק גילאים. לבוש שבלונות. פרופילים משתנים.
אף אחד מאלה לא גורם לכשל מיידי, אבל כולם משאירים טביעות אצבע בתוך מפרק ההלחמה.
פסקי דין בינאריים מוחקים את טביעות האצבע הללו.
ניתוח מגמות משמר אותם.
בשימוש נכון, צילום רנטגן עונה על שאלה אחת וחזקה:
מה בעצם הביא התהליך?
כאשר הפרמטרים משתנים, צילום רנטגן מאשר אם השינוי היה חשוב.
כאשר חומרים משתנים, זה מראה את התוצאה, לא את הכוונה.
לולאת משוב זו מחליפה טיעון בראיות.
זה הופך את השליטה בתהליך מאמונה להתבוננות.
היווצרות ריק מתחילה לעתים קרובות לפני שהרכיב נוגע בלוח.
נפח הדבק לא עקבי פירושו זמינות שטף לא עקבית.
שחרור לקוי לוכד שאריות במקום שבו גזים צריכים לברוח.
צילום רנטגן אינו מאבחן הדפסה ישירות, אך הוא חושף את התוצאות שלה.
כאשר דפוסי ריק חוזרים על עצמם, ההדפסה מדברת לרוב דרך מפרק ההלחמה.
המיקום קובע כיצד מותר להלחמה לנוע.
יותר מדי כוח מגביל את הזרימה. מעט מדי מאפשר חוסר איזון.
שילוב מרכיבים מחליט אם הקריסה היא אחידה או כאוטית.
השפעות אלו הן עדינות, בלתי נראות במהלך המיקום, ואינן ניתנות להכחשה תחת צילום רנטגן.
המפרק זוכר מה השמה שכחה.
זרימה חוזרת לא יוצרת חללים אלא שהיא מגלה אם שלבים מוקדמים הכינו את המפרק בצורה נכונה.
חימום מוקדם לא מספיק משאיר את השטף לא פעיל.
רמפות אגרסיביות לוכדות גזים לפני בריחה אפשרית.
משוב רנטגן מפריד בין ההתאמות הנחוצות לאמונה טפלה.
אם הריק אינו משתנה, הסיבה נעוצה במקום אחר.

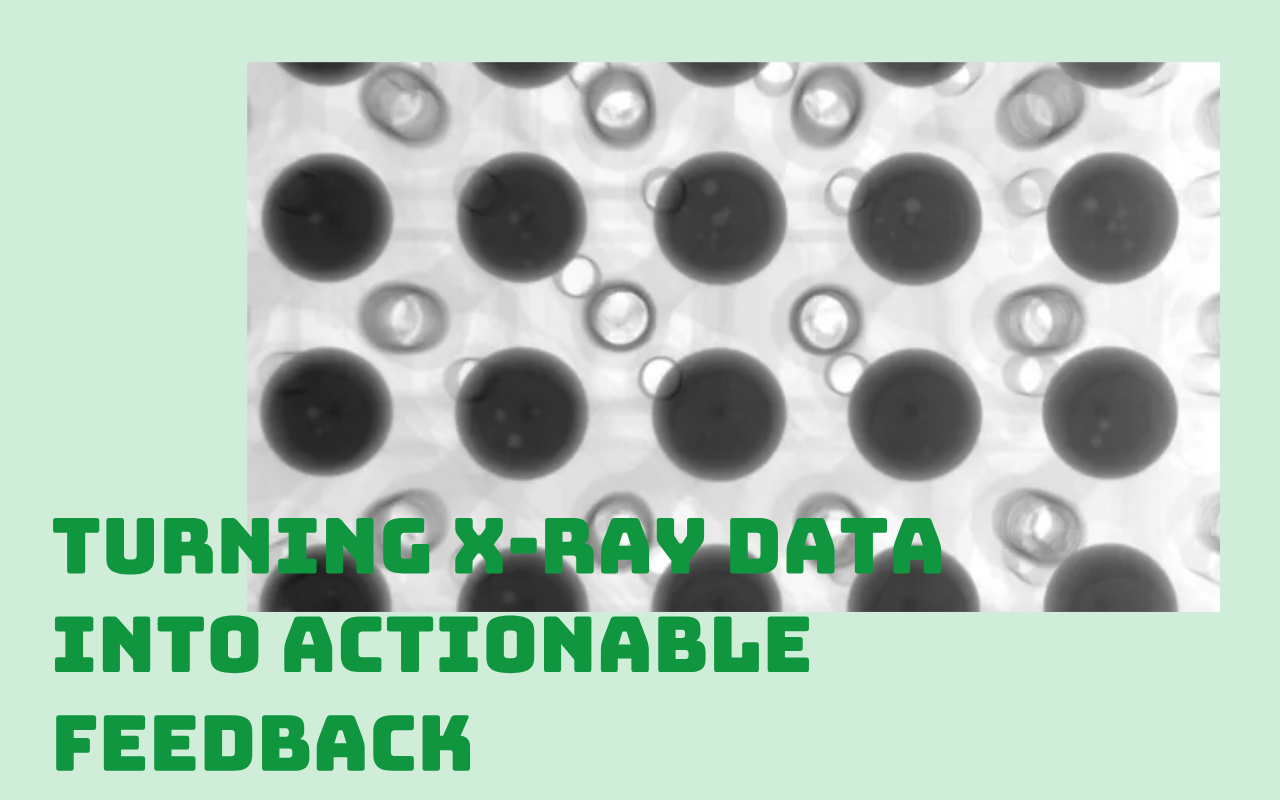

לפני שניתן לשפר תהליך, יש להבין אותו.
מפעלים רבים מדלגים על שלב זה ועוברים ישירות להתאמה, בתקווה שהשינוי הבא יהיה הנכון.
קו בסיס ריק אינו מטרה. זה תיאור של המציאות.
הוא מתעד מה התהליך מייצר כשהוא פועל כרגיל, עם נקודות החוזק והפגמים שלו ללא פגע.
קו הבסיס הזה חייב לכלול וריאציות - לוחות טובים, לוחות ממוצעים ושוליים - מכיוון שבעיות מהימנות אינן נובעות מממוצעים.
ללא קו בסיס, למהנדסים אין נקודת התייחסות.
כל תנודה מרגישה דחופה, כל סטייה מרגישה חשודה.
עם קו בסיס, השינוי הופך למדיד, והשיפור הופך מכוון במקום רגשי.
תמונת רנטגן אחת עונה רק על שאלה אחת: מה קרה ללוח הזה?
הייצור, לעומת זאת, אינו עשוי מלוחות בודדים.
חללים הופכים למשמעותיים כאשר הם חוזרים, נסחפים או מתקבצים לאורך זמן.
מגמת עלייה איטית מעידה לעתים קרובות על בלאי סטנסיל, הזדקנות הדבק או חוסר איזון תרמי הרבה לפני שמופיעים כשלים.
אזהרות מוקדמות אלו אינן נראות אם מהנדסים מסתכלים רק על תוצאות בודדות.
ניטור מגמות מעביר את תשומת הלב מאשמה להתנהגות.
זה אומר למהנדסים אם התהליך יציב, מתדרדר או מגיב להתערבות.
זה הרגע שבו רנטגן מפסיק להיות בדיקה ומתחיל להיות ראיית הנולד.
כל שינוי תהליך הוא טענה: זה ישפר את המצב.
צילום רנטגן הוא הדרך שבה נבדקת הטענה הזו.
ללא אימות, התאמות מצטברות ומקיימות אינטראקציה בדרכים בלתי צפויות.
המהנדסים מאבדים את הביטחון כי הם לא יכולים לדעת איזה שינוי חשוב ואיזה לא עשה כלום.
משוב רנטגן מחזיר את הבהירות על ידי קשירת סיבה לתוצאה.
כאשר התנהגות בטל אינה משתנה לאחר התאמה, המסר הוא פשוט: הסיבה העיקרית נמצאת במקום אחר.
כנות זו חוסכת זמן, מונעת תיקון יתר ומגינה על יציבות התהליך.
עדויות מחליפות את הטיעון, וההתקדמות ניתנת לחזרה.

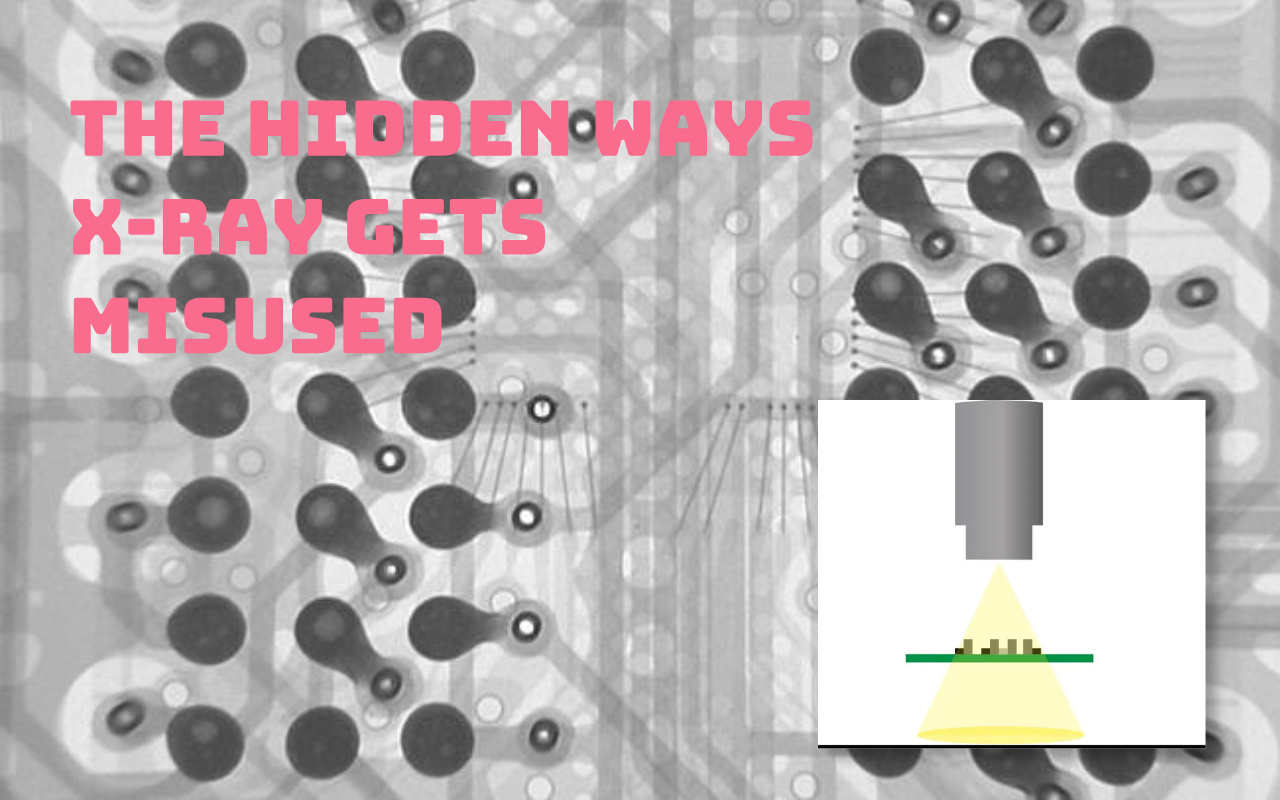

ממוצעים נוחים כי הם מפשטים את המורכבות.
הם גם מסוכנים מאותה סיבה.
ממוצע מקובל יכול להסתיר מקרים קיצוניים שבהם האמינות מתחילה להיכשל.
כמה מפרקים עם מבני ריק קריטיים יכולים להתקיים בשקט מתחת למספר מרגיע.
כך תהליכים עוברים ביקורת ועדיין מכשילים לקוחות.
תמונות רנטגן חושפות תפוצה, לא רק גודל.
התעלמות ממידע זה אינה מגבלה טכנית - זו בחירה.
וזה רק לעתים רחוקות חכם.
כאשר נעשה שימוש בצילום רנטגן רק לאחר שמופיעה בעיה, הוא הופך לתיעוד היסטורי.
זה מסביר מה השתבש, אבל מאוחר מדי למנוע זאת.
עד שכשל מעורר בדיקה, ייתכן שהחומרים השתנו, הציוד נסחף וייתכן שהתנאים לא תואמים יותר.
ניתוח סיבת השורש הופך לספקולטיבי במקום מדויק.
בדיקה מונעת, אפילו בתדירות נמוכה, משנה את הדינמיקה הזו.
זה מאפשר למהנדסים לזהות דפוסים לפני שהם הופכים לאירועים.
ההבדל הוא לא במכונה, אלא בזמן השימוש בה.
הנתונים צריכים להבהיר תהליכים, לא להקצות אשמה.
כאשר משתמשים בתוצאות רנטגן להצבעת אצבעות, הלמידה נעצרת.
מפעילים מתאימים את ההתנהגות כדי להימנע מבדיקה במקום לשפר את התוצאות.
מהנדסים נעשים זהירים במקום סקרנים.
התהליך הופך נוקשה, לא טוב יותר.
צמצום ריק מחייב פתיחות.
יש לראות בצילום רנטגן ראיה ניטרלית - מה התהליך הוליד, לא מי נכשל.
רק כך ניתן להתמיד בשיפור.

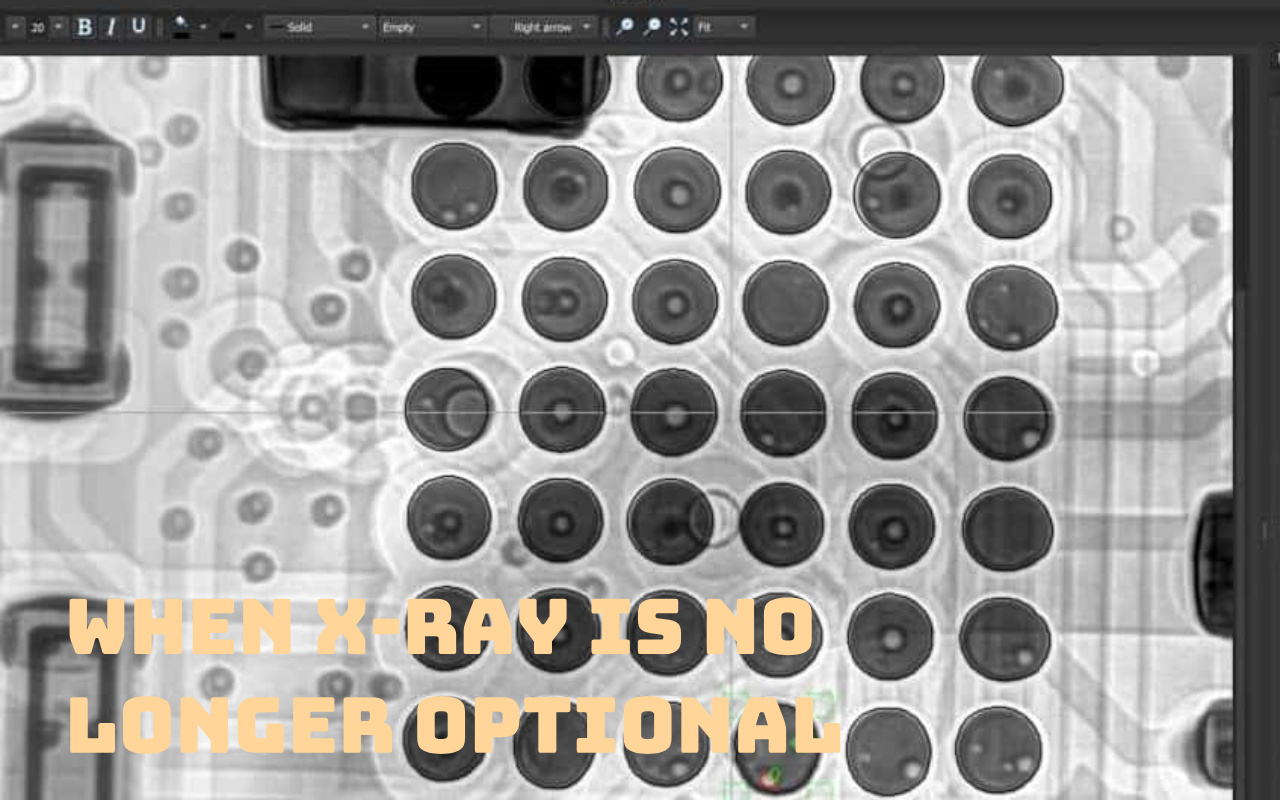

במכלולים בעלי הספק גבוה, מפרקי הלחמה הם חלק מהמערכת התרמית.
חללים קוטעים את זרימת החום בדיוק כמו גופי קירור עניים.
ללא משוב בקרני רנטגן, ההפרעות הללו נשארות בלתי נראות עד לירידה בביצועים.
בשלב זה, פעולה מתקנת כבר אינה מונעת - היא בקרת נזקים.
עבור עיצובים תרמיים-קריטיים, ניחוש אינו מקובל.
משוב רנטגן מספק את הנראות הנדרשת כדי לשלוט במה שלא ניתן לראות מפני השטח.
במקרים אלה, הבדיקה אינה אופציונלית - היא בסיסית.
זמן לא סלחן במוצרים ארוכי חיים.
פגמים קטנים גדלים תחת חזרה, חום ורטט.
תעשיות הדורשות אמינות מבינות זאת.
הם דורשים ראיות לא רק של ציות, אלא של בקרה.
משוב בקרני רנטגן מספק עדות זו על ידי הצגת התנהגות פנימית של מפרקים לאורך זמן.
זו הסיבה שהמגזרים הללו אינם שואלים האם יש צורך בצילום רנטגן.
הם שואלים איך משתמשים בו.
ההבחנה חשובה.
ככל שהלוחות נעשים עבים ומורכבים יותר, ההתנהגות התרמית הופכת פחות אינטואיטיבית.
החום כבר לא זורם באופן שווה. בריחת גז הופכת לבלתי צפויה.
מה שהמהנדסים מתכוונים במהלך זרימה חוזרת הוא לרוב לא מה שקורה בפועל מתחת לחבילה.
צילום רנטגן חושף את הפער הזה בין כוונה לתוצאה.
בלוחות מורכבים, הנראות אינה מותרות.
זו הדרך היחידה להחליף את ההנחה בהבנה.
כאשר נתוני רנטגן נכנסים ל-SPC, חללים מפסיקים להיות הפתעות.
הם הופכים לטרנדים, גבולות ואותות.
תרשימי בקרה הופכים את הבדיקה לניטור.
מהנדסים כבר לא מחכים להופעת פגמים - הם צופים בהתנהגות מתפתחת.
זה ההבדל בין תגובה לכישלון לבין ניהול תהליך.
SPC לא מקבל החלטות.
זה הופך החלטות לבלתי נמנעות.
צילום רנטגן לבדו מראה תוצאות, לא סיבות.
חיבור יוצר משמעות.
כאשר משווים מגמות חסרות לנתוני הדפסה, מתגלים דפוסים.
כאשר הם מקושרים לפרופילי זרימה חוזרת, ההסברים מתבהרים יותר.
מתאם מצמצם את מרחב החיפוש ומאיץ את התיקון.
נתונים בודדים מבלבלים.
נתונים מחוברים מלמדים.
המרדף אחר אפס חללים מערער לעתים קרובות את הייצור.
כל התאמה קטנה מציגה אי ודאות חדשה.
תהליך יציב עם התנהגות ריקנית צפויה הוא בעל ערך הרבה יותר מאשר תהליך לא יציב שרודף אחרי שלמות.
משוב רנטגן עוזר להגדיר את חלון היציבות ולשמור את התהליך בתוכו.
אמינות אינה מושגת על ידי ביטול כל חוסר שלמות.
זה מושג על ידי שליטה באלה החשובים, בעקביות, לאורך זמן.
צילום רנטגן חושף חללים אך אינו מתקן אותם - רק משוב שיטתי סוגר את נתיבי ההיווצרות.
מעבר ממעבר/נכשל לבקרה מבוססת מגמה; מתאם חללים להדפסה, מיקום וזרימה מחדש; השתמש בכלים בעלי יכולת כמו ICT-7900 לקבלת נתונים מהירים ומדויקים.
כוון לריקון נמוך עקבי כהוכחה לשליטה בתהליך, במיוחד ביישומים בעלי מהימנות גבוהה.
תקני IPC מתייחסים לריקון של יותר מ-25% בכל כדור בודד כפגם במוצרי Class 3, אך זהו קו בסיס מינימלי. רקע: הגבול נובע ממחקרי אמינות המראים סיכון מוגבר מעל לרמה זו ללחץ תרמי ומכני. בפועל, תהליכים בעלי יכולת משיגים פחות מ-15% בממוצע ללא כדור העולה על 20%. דוגמה ליישום: במודולי כוח לרכב, מהנדסים לעתים קרובות מהדקים ל-10% פחות על כדורים תרמיים כדי להבטיח התפשטות חום, מאומתת באמצעות בדיקות חיים מואצות המתואמות בין חללים נמוכים יותר עם מחזורים ארוכים יותר לכשל.
לא - ריקנות מסוימת היא אינהרנטית עקב הוצאת גז שטף ופיזיקה של החומר. רקע: אפילו משחות עם חללים נמוכים וזרימה חוזרת של ואקום משאירים עקבות. עקרון: חללים נוצרים כאשר חומרים נדיפים בורחים מהלחמה מותכת; חיסול מושלם ידרוש הלחמה נטולת שטף, וזה לא מעשי. דוגמה: קווים מובילים המשתמשים בחנקן, השרייה ממושכת ומשחה עם חללים נמוכים מגיעים בדרך כלל ל-5% בממוצע אך לעולם לא לאפס; המטרה היא ביטול צפוי, בעל השפעה נמוכה ולא היעדרות.
דגימה יומית או למשמרת במהלך ייצור יציב; 100% על מגרשים חדשים או לאחר שינויים. רקע: בקרת תהליכים סטטיסטית דורשת מספיק דגימות כדי לזהות תזוזות מוקדם. עקרון: תופסת ניטור מגמה נסחפת מהר יותר מאשר בדיקות סוף קו. דוגמה: קווים בנפח גבוה בודקים את החלק הראשון וכל 50-100 לוחות, בתוספת חלקים מלאים לאחר שינויים בפרופיל או בחומר, ומחזירים נתונים תוך שעות כדי למנוע גרוטאות.
לא - בחירות הדפסה וחומרים מניבות לרוב רווחים גדולים יותר. רקע: מקורות ריקים משתרעים על כל שרשרת התהליך. עקרון: השרייה ממושכת מסייעת להוצאת גז, אך נפח משחה לא מספיק או שחרור לקוי לוכדים יותר גז בתחילה. דוגמה: מתקן אחד חתך חללים מ-22% ל-8% על ידי אופטימיזציה של פתחי סטנסיל והדבקה בלבד; הפחתה נוספת ל-<5% נדרשת רק הארכת השרייה מינורית, מה שמוכיח שתיקונים במעלה הזרם הם לרוב יעילים יותר.
Inline מטפל בנפח גבוה עובר/נכשל ומדידות בסיסיות; לא מקוון מספק אבחון עמוק יותר. רקע: קיימות פשרות בין מהירות לעומת רזולוציה. עיקרון: מערכות מוטבעות משתלבות בקווים לנתונים בזמן אמת אך חסרות תצוגות הטיה/אלכסוניות והגדלה גבוהה יותר של יחידות לא מקוונות הדרושים לזיהוי דפוסי שורש. דוגמה: הפקה משתמשת בשורה לניטור מגמות והתראות; הנדסה מושכת דגימות לתחנות לא מקוונות כמו ICT-7900 עבור מיפוי ריק ומחקרי מתאם מפורטים.
