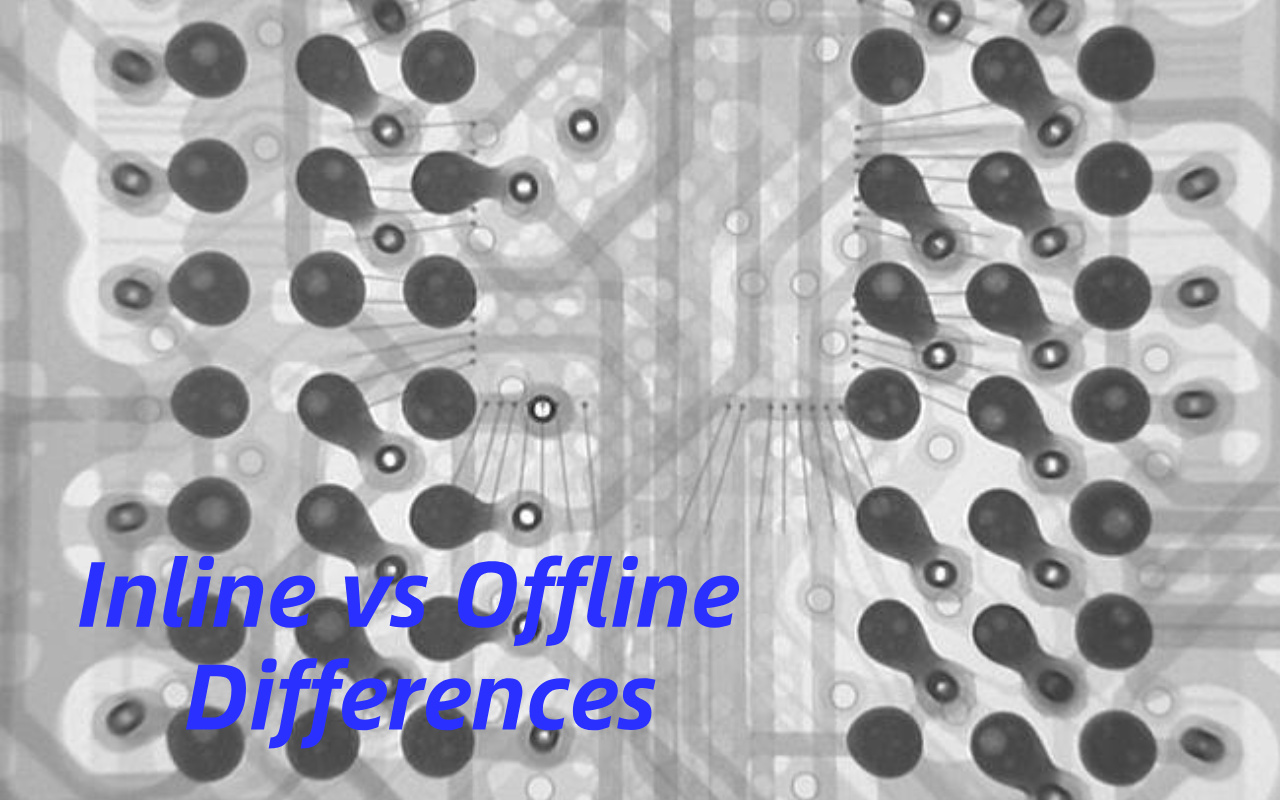

יצרני PCBA רבים משקיעים בבדיקת רנטגן מתוך הכוונה הנכונה - שיפור האיכות והפחתת בריחות - אך בסופו של דבר מתמודדים עם צווארי בקבוק בלתי צפויים, עלויות בדיקה עולות או משוב מושהה כאשר מתרחשים פגמים.
ברוב המקרים, הבעיה אינה טכנולוגיית הרנטגן עצמה, אלא בחירה באסטרטגיית בדיקה שגויה. ההבנה כיצד פועלת בדיקת רנטגן בייצור PCBA היא לעתים קרובות החלק החסר כאשר בעיות אלו מופיעות לראשונה.
מערכות רנטגן מוטבעות ולא מקוונות משרתות מטרות שונות מאוד. אחד מתוכנן לנוע במהירות של קו הייצור שלך, בעוד השני נותן עדיפות לגמישות, רזולוציה וניתוח מעמיק. כאשר סוג המערכת אינו תואם את נפח הייצור, תמהיל המוצרים או דרישות האיכות שלך, התוצאה עלולה להיות תפוקה איטית יותר, עלויות עבודה חוזרות גבוהות יותר או פגמים שהוחמצו שיופיעו רק לאחר שהמוצרים מגיעים לשדה.
אם אתה מפעיל קווי SMT בנפח גבוה, צילום רנטגן לא מקוון עלול להפוך במהירות לצוואר בקבוק. אם אתה מייצר לוחות מורכבים בנפח נמוך, מערכת מוטבעת עלולה להיות לא מנוצלת ויקרה שלא לצורך. בשני המקרים, הבחירה השגויה שוחקת בשקט את ההחזר על ההשקעה שלך - לעתים קרובות בגלל שפגמים ש-AOI לא יכול לראות אבל צילום רנטגן לא נלכד בשלב הנכון.
מפעלים רבים משקיעים בבדיקת רנטגן בציפייה לבקרת איכות טובה יותר, רק כדי לגלות שיעילות הייצור יורדת לאחר ההתקנה. זה קורה לעתים קרובות כאשר צילום רנטגן מוצב על קו שאין לו זמן טקט יציב או זרימת מוצר עקבית.
לוחות מתחילים לעמוד בתור מול הרנטגן, המפעילים מתערבים באופן ידני, והמערכת הופכת לצוואר בקבוק ולא להגנה. עם הזמן, מתכנני הייצור מתחילים לעקוף את שלב הבדיקה כדי לשמור על המשלוחים בלוח הזמנים. בשלב זה, מערכת הרנטגן קיימת על הקו, אך הערך האמיתי שלה אינו ממומש עוד.
מוצרים שונים נושאים סיכוני בדיקה שונים מאוד, אך מפעלים רבים מיישמים גישת בדיקה אחת על כל הלוחות. לוחות בצפיפות גבוהה עם BGAs ורכיבים עם סיומת תחתית דורשים ניתוח ריק ומשותף מפורט, בעוד שלחות פשוטים יותר עשויים להזדקק רק לבדיקות בסיסיות של מעבר/נכשל.
כאשר משתמשים במערכת לא מקוונת שבה יש צורך במשוב בזמן אמת, פגמים מתגלים לרוב מאוחר מדי, לאחר שכבר נוצרו עשרות או מאות לוחות. מצד שני, כפיית בדיקה מוטבעת מלאה על מוצרים מורכבים בנפח נמוך יכולה לפשט יתר על המידה את פרמטרי הבדיקה ולהסתיר פגמים קריטיים. חוסר ההתאמה מגדיל בשקט את סיכון האיכות מבלי להיראות מיד.
הוספת שלבי בדיקה נוספים אינה משפרת באופן אוטומטי את האיכות אם השלבים הללו ממוקמים בצורה גרועה או בשימוש שגוי. מערכות בדיקה גוזלות זמן, שטח רצפה ותשומת לב הנדסית, כל אלה חייבים לספק ערך מדיד.
כאשר נעשה שימוש בקרני רנטגן מובנה כאשר הדגימה תספיק, מהנדסים עלולים לטבוע בנתונים ללא פעולה ברורה. כאשר נעשה שימוש יתר בצילום רנטגן לא מקוון לצורך בדיקות שגרתיות, זמן הנדסה יקר מבוזבז על לוחות בסיכון נמוך. בדיקה אפקטיבית היא שליטה בתהליך, לא בדיקה של הכל באופן שווה.

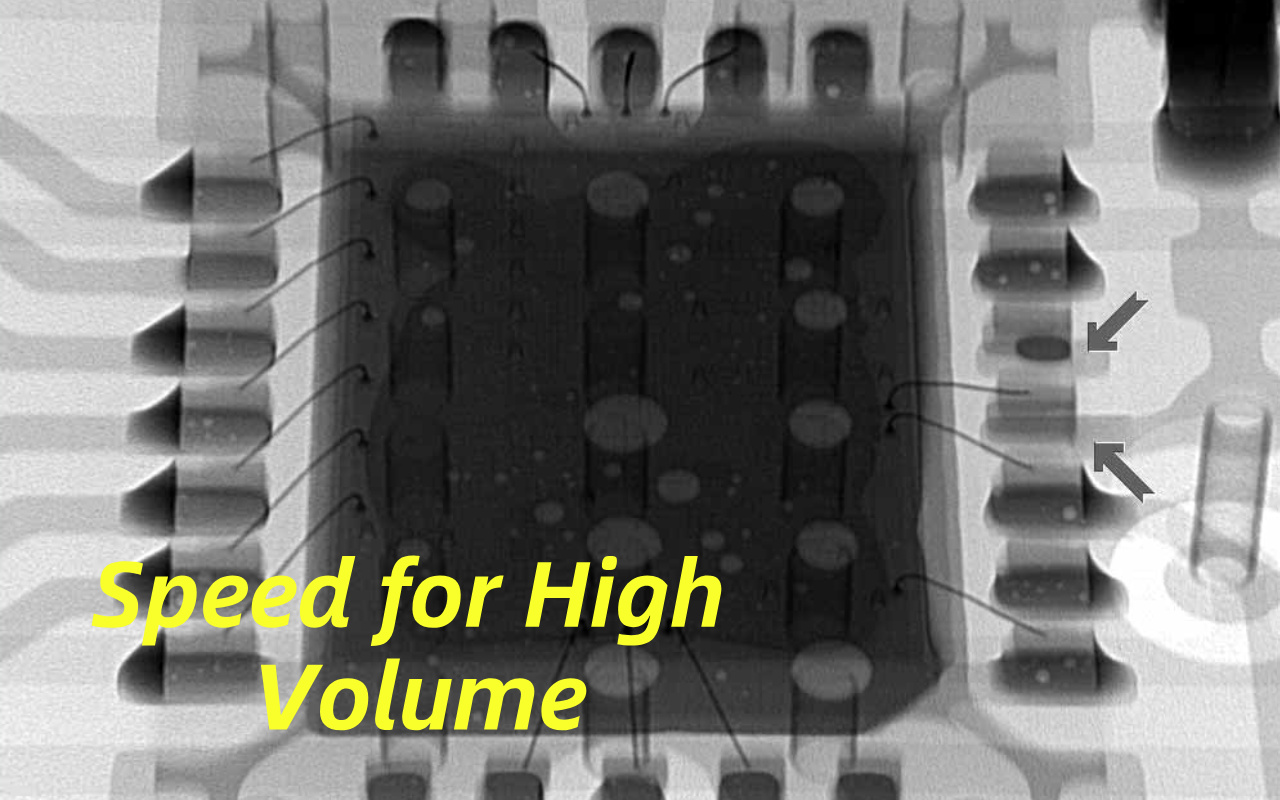

מערכות רנטגן מוטבעות משולבות פיזית והגיונית בזרימת הייצור של SMT, ממוקמות בדרך כלל לאחר זרימה חוזרת. PCB נע באופן אוטומטי דרך המערכת על מסועים, ללא צורך בטיפול ידני. תוכניות בדיקה מתוכננות להתאים למהירות הקו, ולעתים קרובות מעניקות עדיפות לעקביות וחזרה על פני פרטי תמונה מקסימליים.
מכיוון שהמערכת פועלת באופן רציף, תוצאות הבדיקה נוצרות בזמן אמת וניתן לקשר אותן לנתוני הייצור. זה הופך את צילום הרנטגן המוטבע לחלק מתהליך הייצור ולא לנקודת ביקורת איכות נפרדת.
מערכות רנטגן לא מקוונות פועלות באופן עצמאי מפס הייצור ונשענות על טעינה ופריקה ידנית של לוח. מפעילים או מהנדסים מחליטים אילו לוחות לבדוק, כמה זמן לבדוק אותם ואילו תכונות לנתח בפירוט.
גמישות זו מאפשרת בדיקה מעמיקה יותר, כולל מבטים בזווית, רמות הגדלה מרובות וזמן ניתוח ארוך יותר לכל מפרק. מערכות לא מקוונות משמשות בדרך כלל לדגימה, פתרון בעיות ואימות הנדסי. הם פועלים ככלי אנליטי ולא כשער בדיקה מונחה תפוקה.
ההבדל הברור ביותר בין צילום רנטגן לא מקוון הוא מהירות הבדיקה. מערכות מוטבעות מותאמות לבדיקת כל לוח במהירות ובאופן עקבי, בעוד שמערכות לא מקוונות מחליפות מהירות לפרטים. גם רמות האוטומציה שונות באופן משמעותי, כאשר מערכות מוטבעות דורשות מעורבות מינימלית של המפעיל ומערכות לא מקוונות נשענות במידה רבה על משתמשים מיומנים.
מבחינת זרימת העבודה, בדיקה מוטבעת תומכת בבקרת ייצור מתמשכת, בעוד שבדיקה לא מקוונת תומכת בקבלת החלטות ובניתוח שורש. הבחנות אלו משפיעות ישירות על האופן שבו יש לפרוס כל מערכת במפעל.

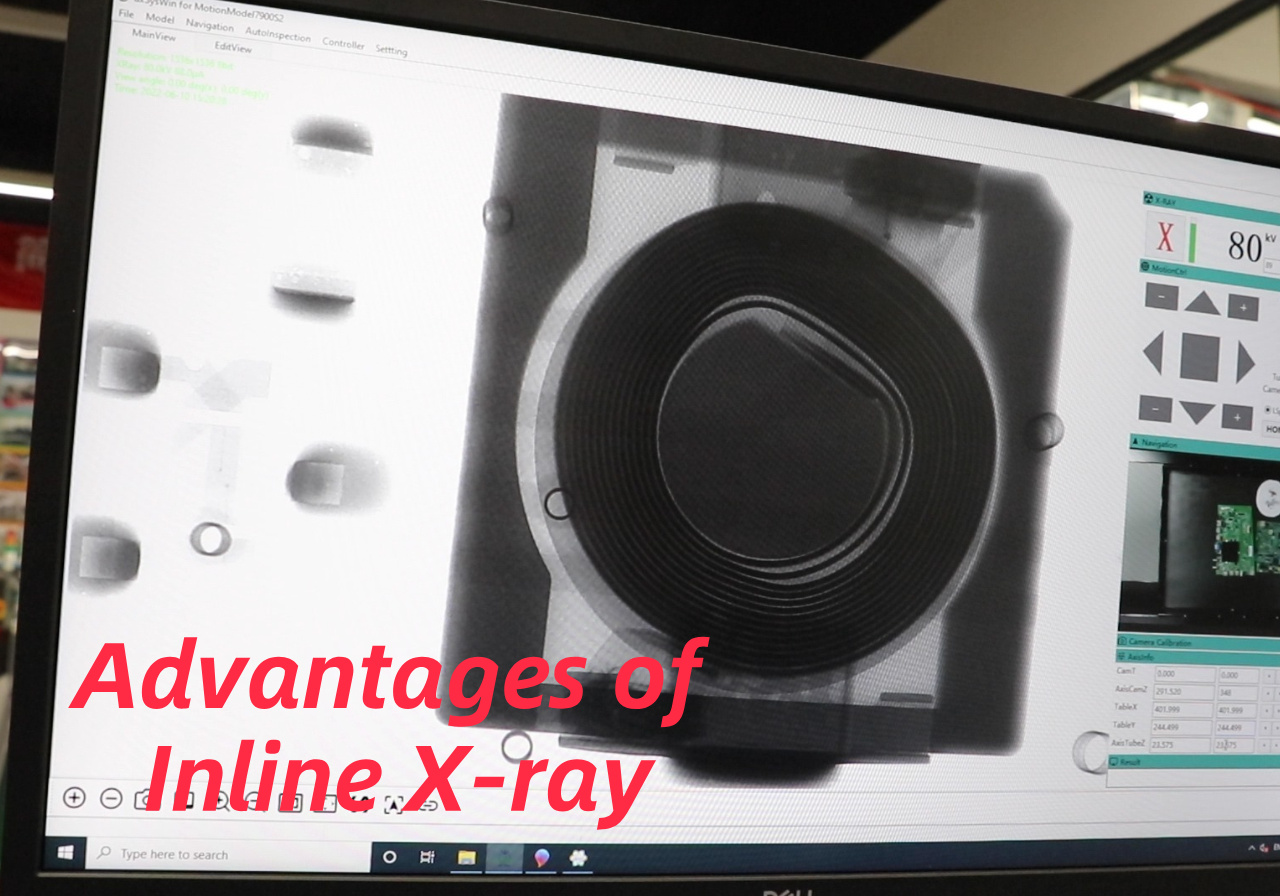

בדיקת רנטגן מוטבעת מאפשרת למפעלים לשמור על תפוקה גבוהה מבלי לוותר על כיסוי הבדיקה. מכיוון שהלוחות נבדקים אוטומטית כשהם עוברים בקו, אין צורך להפסיק את הייצור או להפנות לוחות לטיפול ידני.
זה חשוב במיוחד בסביבות בנפח גבוה, שבהן אפילו עיכובים קצרים עלולים לשבש את לוחות הזמנים של משלוחים. בדיקה מוטבעת מבטיחה שבקרת איכות עומדת בקצב הייצור ולא מתחרה בו. עבור קווי ייצור המוני רבים, יכולת זו לבדה מצדיקה את ההשקעה.
אחד היתרונות החזקים ביותר של צילום רנטגן מוטבע הוא המהירות שבה מגלים ומדווחים על ליקויים. ניתן לזהות בעיות כמו ריקון מוגזם, גישור הלחמה מתחת לרכיבים או הלחמה חסרה תוך דקות מהתרחשות.
זה מאפשר למהנדסי תהליכים להגיב במהירות על ידי התאמת פרמטרי הדפסה, מיקום או זרימה חוזרת. זיהוי מוקדם מונע התפשטות פגמים על פני אצוות גדולות. לאורך זמן, משוב זה בזמן אמת מייצב באופן משמעותי את כל תהליך ה-SMT.
מערכות רנטגן מוטבעות מתוכננות לתקשר עם ציוד אוטומטי אחר על הקו. ניתן לקשר נתוני בדיקה למידע על מדפסת, מתקן או זרימה חוזרת כדי לזהות מגמות בתהליך. זה תומך בבקרת תהליכים סטטיסטית ושיפור תשואה לטווח ארוך.
כאשר משולבים כראוי, צילום רנטגן מוטבע הופך לחלק ממערכת איכות בלולאה סגורה ולא לבודק עצמאי. התוצאה היא פס ייצור שלא רק מזהה פגמים אלא פועל באופן אקטיבי למניעתם.

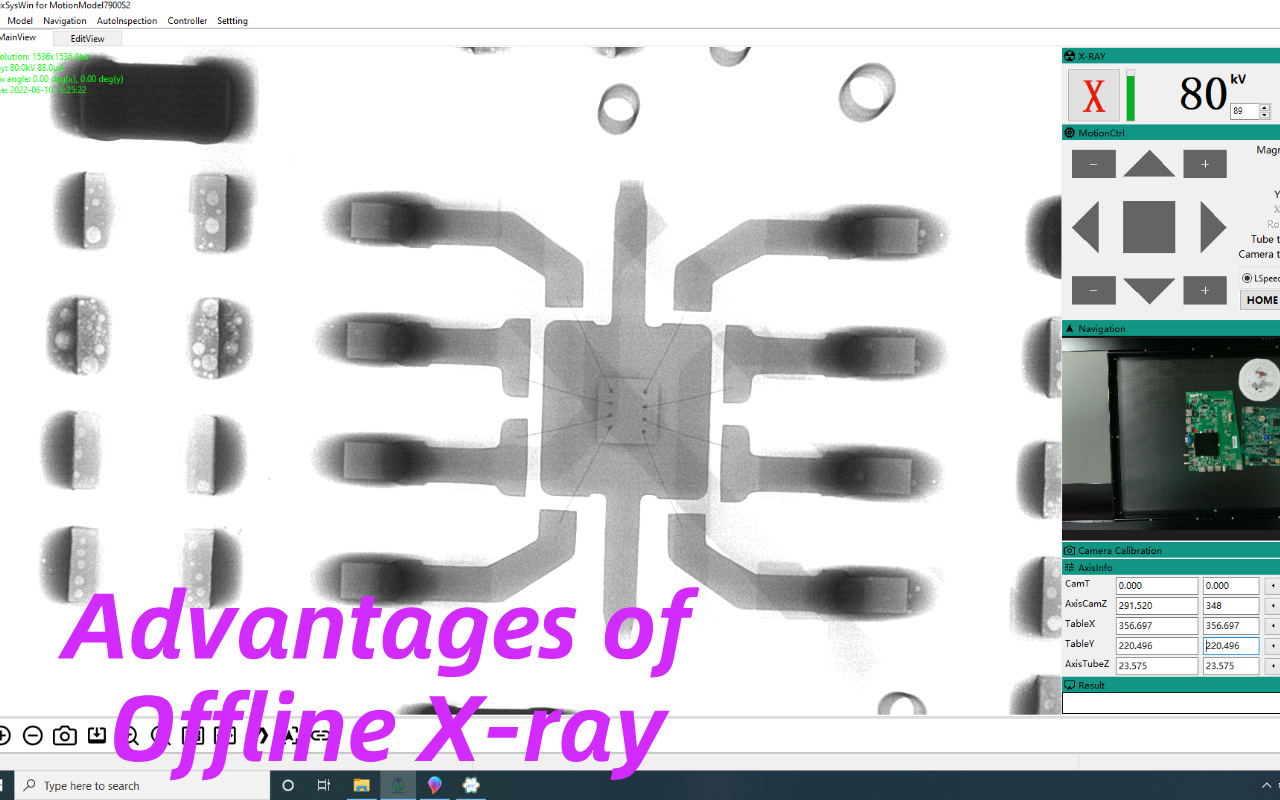

מערכות רנטגן לא מקוונות מאפשרות למפעילים להשקיע זמן רב יותר בכל יעד בדיקה, מה שמתורגם ישירות לבהירות תמונה גבוהה יותר ולזוויות בדיקה רבות יותר. מהנדסים יכולים להתקרב למפרקי הלחמה בודדים, לסובב תצוגות ולבדוק מבנים מורכבים שכבה אחר שכבה.
רמת פירוט זו חשובה במיוחד כאשר מנתחים חללים ב-BGA, פגמים בראש בכרית או אי-הרטבה חלקית שקשה יהיה לסווג בסריקה מוטבעת מהירה. בדיקה לא מקוונת תומכת בהבנה מעמיקה יותר, לא רק באישור ליקויים. עבור מהנדסים איכותיים, העומק הזה עושה לעתים קרובות את ההבדל בין ניחוש לידיעה.
רנטגן לא מקוון מצטיין בסביבות שבהן מוצרים משתנים לעתים קרובות או בהן נדרש ניתוח הנדסי.
הוא משמש בדרך כלל עבור:
הצגת מוצר חדש (NPI)
אימות תהליך
ניתוח כשל וחקירת שורש
מכיוון שצילום רנטגן לא מקוון מופרד מקו SMT הראשי , הוא אינו משפיע ישירות על מהירות הקו או זמן הפעולה. לוחות נבחרים לבדיקה לאחר הייצור, מה שנמנע מהחדרת צווארי בקבוק חדשים. זה מקל על הכנסת מערכות לא מקוונות למפעלים קיימים מבלי להגדיר מחדש מסועים או פריסת קו.
עבור מתקנים עם שטח רצפה מוגבל או לוחות זמנים לא יציבים של ייצור, הפרדה זו מפחיתה את הסיכון התפעולי. תהליך הבדיקה נשאר מבוקר מבלי להפריע לתפוקה היומית.

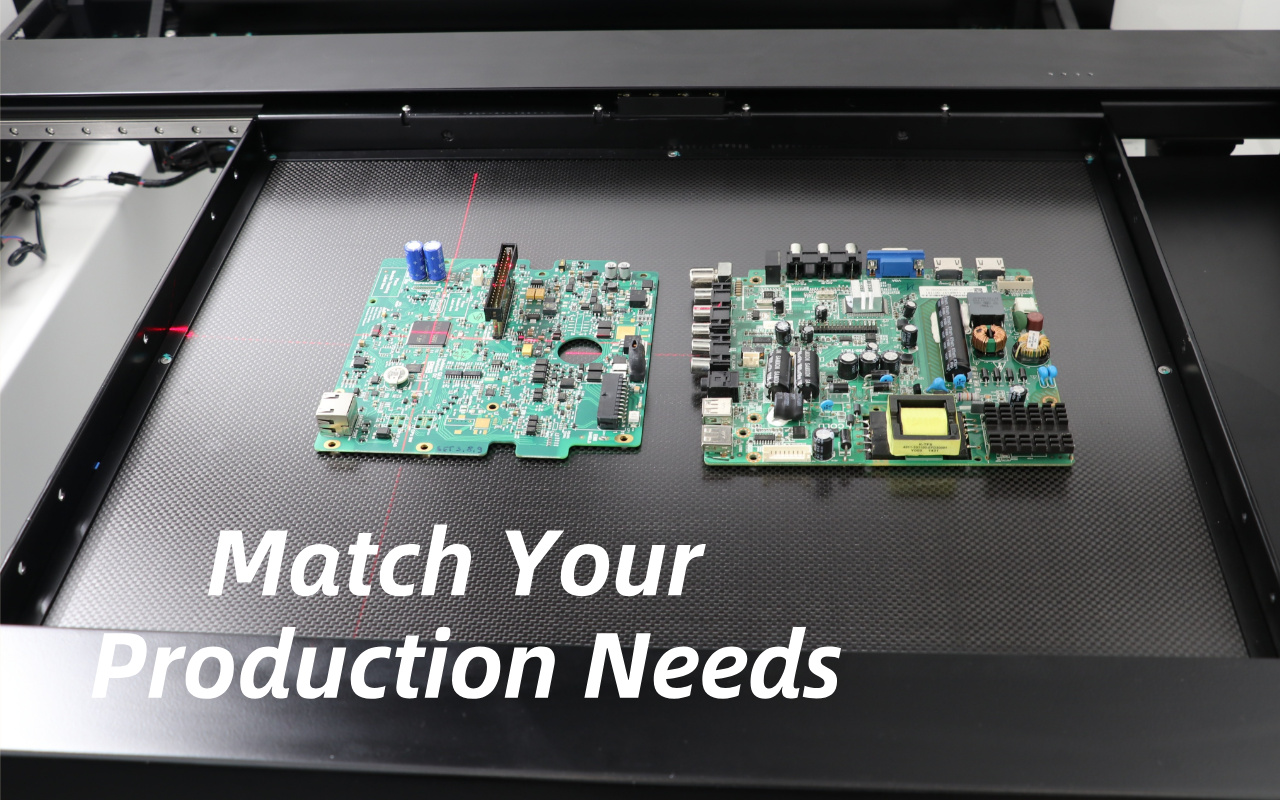

בעוד שצילום רנטגן מוטבע מציע מהירות ואוטומציה, הוא יכול להפוך לצוואר בקבוק אם לא מותאם כראוי לקיבולת הקו. אם זמן הבדיקה ללוח חורג מזמן הטקט של הקו, יווצרו תורים וישבשו את זרימת הייצור. לוחות מורכבים עם מספר נקודות בדיקה מועדים במיוחד לנושא זה.
במקרים מסוימים, המהנדסים מצמצמים את עומק הבדיקה כדי לשמור על מהירות, מה שפוגע בזיהוי ליקויים. ללא תכנון קפדני, בדיקה מוטבעת יכולה להחליף איכות ללא כוונה בתפוקה.
בדיקת רנטגן לא מקוונת אינה מספקת משוב מיידי לפס הייצור. עד שיתגלו פגמים, עשרות ואף מאות לוחות עשויים כבר להסתיים. עיכוב זה מגדיל את נפח העבודה מחדש ומקשה על ניתוח סיבת השורש.
בעיות בתהליך נשארות מוסתרות זמן רב יותר, מה שמאפשר לפגמים לחזור על עצמם. בדיקה לא מקוונת עובדת בצורה הטובה ביותר כאשר תדירות הפגמים נמוכה וכמויות הייצור ניתנות לניהול.
גם מערכות מקוונות וגם מערכות לא מקוונות דורשות השקעה מעבר למכונה עצמה. מערכות מוטבעות דורשות לרוב שטח מסוע נוסף ומאמץ אינטגרציה, בעוד שמערכות לא מקוונות מסתמכות במידה רבה על מפעילים מיומנים. הדרכה, תכנות ופרשנות נתונים כולם מוסיפים לעלויות לטווח ארוך.
על המפעלים לשקול לא רק את מחיר הרכישה אלא גם את התקורה התפעולית. התעלמות מגורמים אלו מובילה לרוב לציוד שלא נעשה בו שימוש.

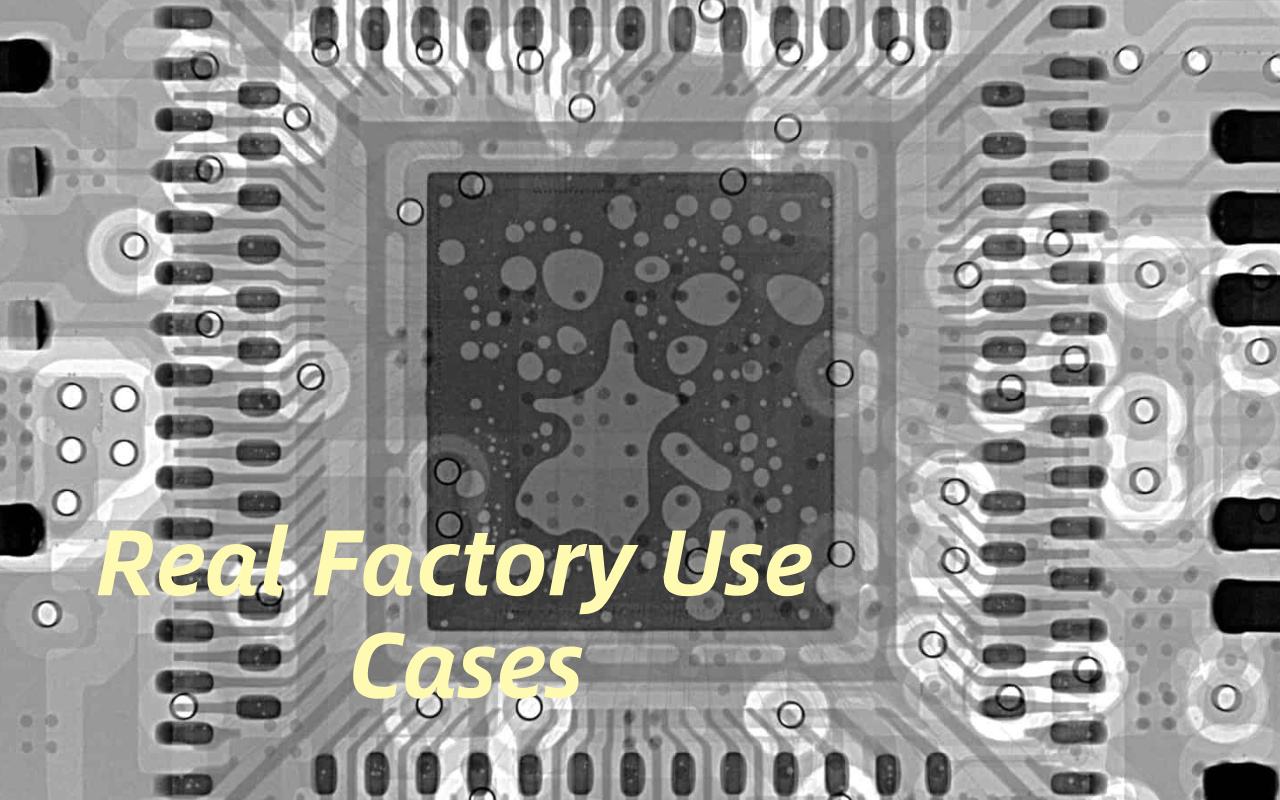

נפח ייצור הוא אחד הגורמים החשובים ביותר בבחירה בין צילום רנטגן מוטבע ולא מקוון. ייצור יציב בנפח גבוה מעדיף בדיקה מוטבעת בשל המהירות והאוטומציה שלו. מוצרים בעלי נפח נמוך או שמשתנים לעתים קרובות מרוויחים יותר מגמישות לא מקוונת.
קווי תמהיל גבוהים מתקשים לעתים קרובות להצדיק מאמץ תכנות מוטבע עבור כל מוצר. התאמת אסטרטגיית הבדיקה למציאות הייצור בפועל מונעת בזבוז משאבים.
לא כל הליקויים דורשים את אותה גישת בדיקה. אם הדאגה העיקרית שלך היא בקרת אחוזי ריק ב-BGAs בייצור המוני, רנטגן מוטבע מספק ניטור מהיר ועקבי. אם אתה צריך ניתוח מפורט של כשלים לסירוגין או מורכבים, מערכות לא מקוונות יעילות יותר.
הבנת מצבי הפגם הדומיננטיים שלך היא קריטית. הבדיקה צריכה לכוון לסיכון, לא לפעול בצורה עיוורת.
מערכות מוטבעות דורשות בדרך כלל השקעה גבוהה יותר מראש ושילוב פיזי בקו. מערכות לא מקוונות מציעות חסמי כניסה נמוכים יותר וניתן להרחיב אותן בהדרגה. עם זאת, יש לשקול צמיחה עתידית מההתחלה.
מפעל שמתכנן גידול משמעותי בנפח עשוי לצמוח במהירות מאסטרטגיה לא מקוונת בלבד. בחירה מתוך מחשבה על מדרגיות לטווח ארוך מונעת השקעה חוזרת יקרה.

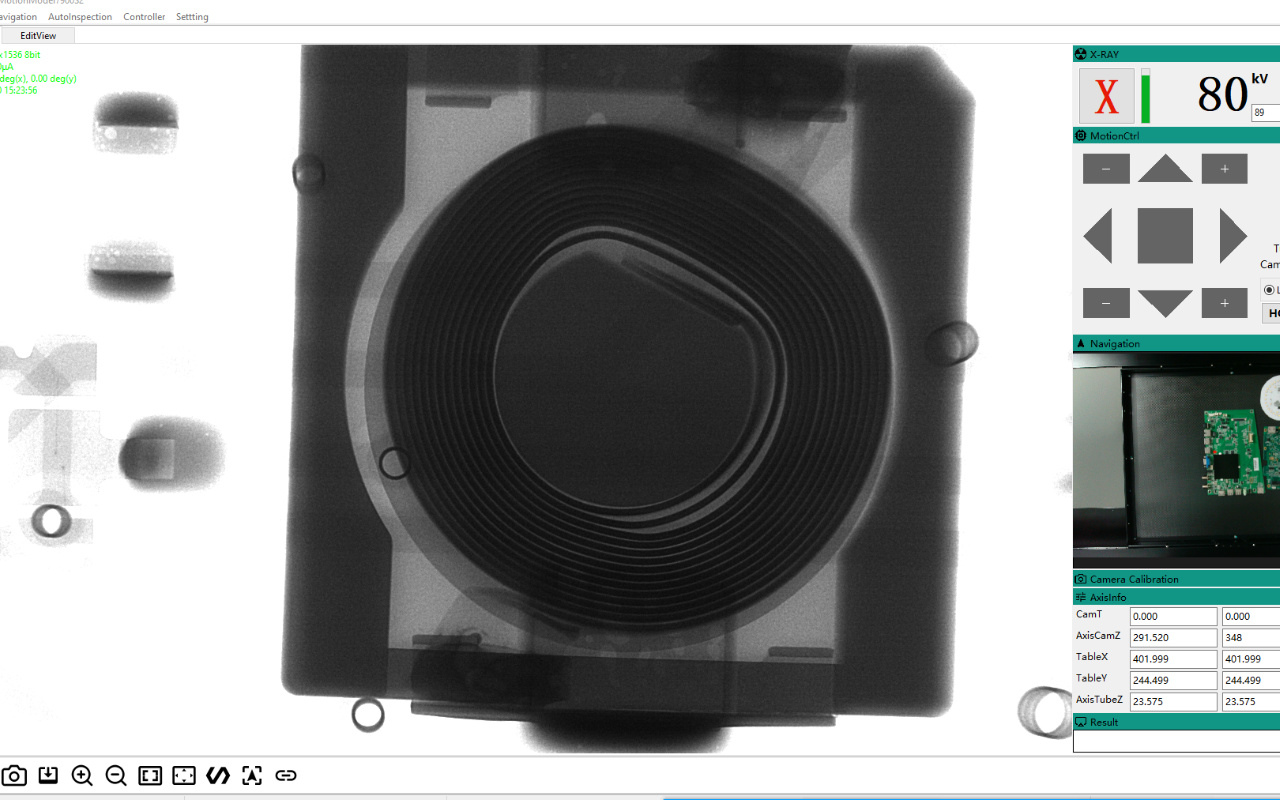

בייצור רכב בנפח גבוה, בדיקת רנטגן מוטבעת היא לרוב חיונית. ניטור רציף מבטיח שאיכות מפרקי הלחמה תישאר יציבה על פני אלפי לוחות בכל משמרת. משוב בזמן אמת מאפשר תיקון מהיר לפני שהפגמים מגיעים ללקוח.
בדיקה מוטבעת הופכת לחלק מעמוד השדרה של אבטחת האיכות. בסביבה זו, בדיקה לא מקוונת בלבד אינה מספיקה.
יצרני אלקטרוניקה רפואית נותנים לעתים קרובות עדיפות למעקב וניתוח פגמים מעמיק על פני תפוקה גולמית. צילום רנטגן לא מקוון מאפשר למהנדסים לבדוק לוחות קריטיים בפירוט ולתעד תוצאות לצורך תאימות.
אסטרטגיות דגימה מתוכננות בקפידה ולא אוטומטיות לחלוטין. גישה זו מאזנת את עומק הבדיקה עם גמישות הייצור. בדיקה מוטבעת עדיין עשויה להתווסף מאוחר יותר ככל שהנפח יגדל.
מפעלים רבים מאמצים בסופו של דבר גישה היברידית המשלבת צילום רנטגן מוטבע ולא מקוון. מערכות מוטבעות מטפלות בניטור ייצור שגרתי, בעוד שמערכות לא מקוונות תומכות בניתוח כשלים ובחקירות הנדסיות.
חלוקת עבודה זו ממקסמת את יעילות הבדיקה ועומק הידע. אסטרטגיות היברידיות גם מפחיתות את הלחץ על כל מערכת בודדת. עבור מפעלים בצמיחה, גישה זו מציעה את האיזון הטוב ביותר לטווח ארוך.
צילום רנטגן מוטבע תומך במהירות, אוטומציה ושליטה בזמן אמת
צילום רנטגן לא מקוון מציע גמישות, רזולוציה ועומק אנליטי
הבחירה הנכונה תלויה בנפח, בתמהיל המוצרים ובסיכון האיכות
אסטרטגיות היברידיות מספקות לרוב את האיזון הטוב ביותר לטווח ארוך
כֵּן. מפעלים רבים משתמשים בבדיקה מוטבעת לניטור ייצור ומערכות לא מקוונות לניתוח ופתרון בעיות מעמיקים יותר.
בדיקת תלת מימד משפרת את זיהוי הפגמים בשתי התצורות, אך יש לשקול בזהירות את דרישות זמן הבדיקה וטיפול בנתונים.
מערכות מוטבעות דורשות ניהול זמן פעולה הדוק יותר, בעוד שמערכות לא מקוונות מציעות גמישות רבה יותר בתזמון תחזוקה.
בדיקה לא מקוונת יכולה לענות על צורכי תאימות כאשר תוכניות בדיקה ואסטרטגיות דגימה מוגדרות כראוי.
החזר ROI צריך לשקול לא רק את עלות הציוד, אלא גם חיסכון בעבודה, הפחתת פגמים, הימנעות מעבודות חוזרות ויעילות ייצור.
