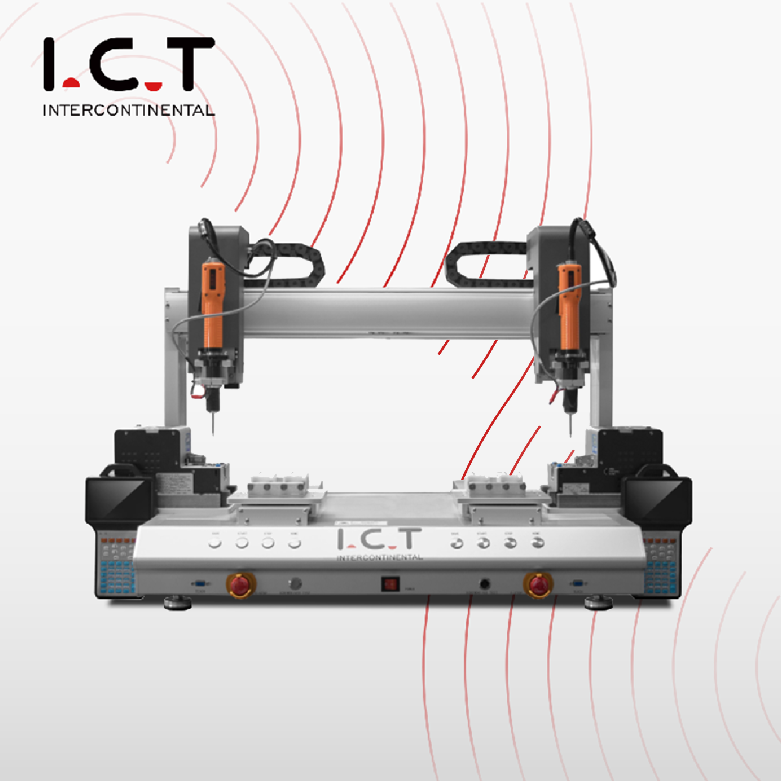

ICT-SCR640
I.C.T
| כַּמוּת: | |
|---|---|
| הברגה שולחנית למכלולים קטנים

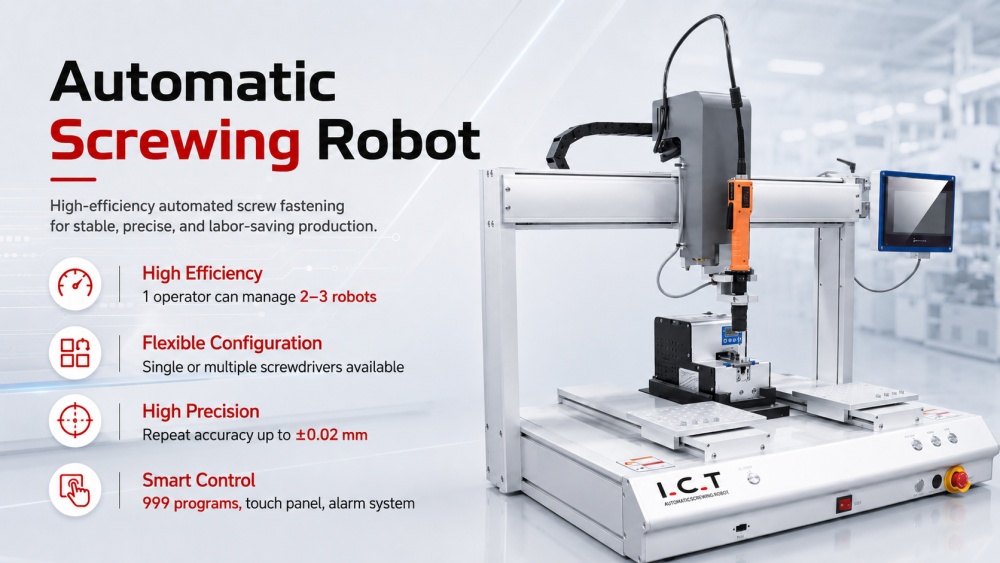

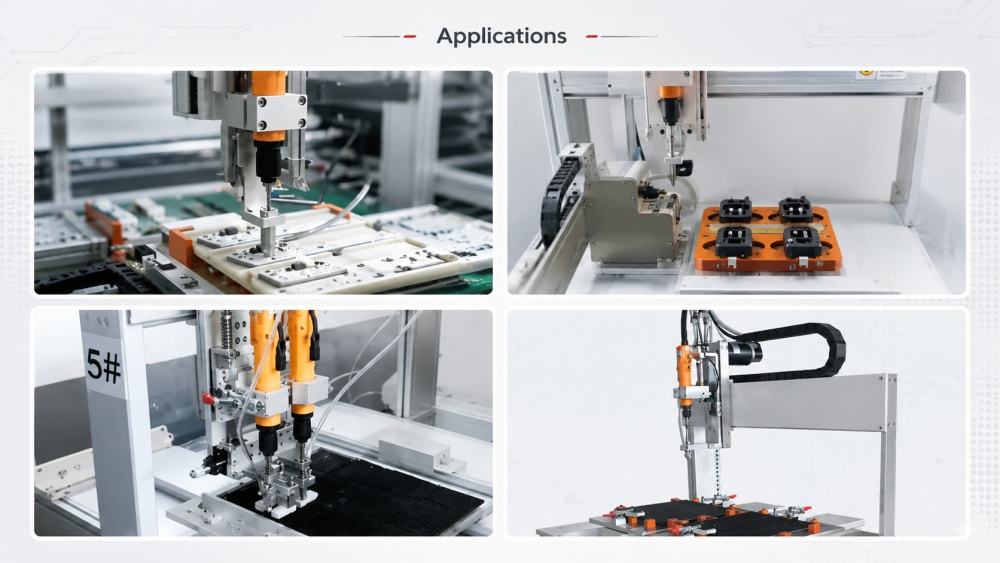

ה-Fastening Desktop TM Screw Driver Robot מיועד למפעלים הזקוקים לתחנת נעילת בורג קומפקטית לעבודות הרכבה חוזרות. בתוך הציוד, מברג חשמלי מטפל בחיזוק, בעוד שמזין הברגים האוטומטי מכין ברגים לכל מחזור. שני חלקי העבודה הללו מפחיתים את איסוף הידיים ומסייעים למפעילים לשמור על קצב קבוע יותר. המערכת מתאימה ללוחות אלקטרוניים, כיסויי פלסטיק, חלקי LED, מכשירים קטנים ובתי מוצר עם מצבי ברגים קבועים. עבור מפעלים שמתרחקים מהידוק בורג ידני בלבד, מבנה שולחני זה מציע צעד מעשי לעבר הרכבה נקייה ויציבה יותר.
| תכונה של רובוט הברגה אוטומטי
תכנות קל
לא כל מפעל רוצה תא אוטומציה מוטבע גדול. חדרי כינוס רבים זקוקים לתחנה קטנה יותר שיכולה לשבת ליד מפעילים קיימים, ספסלי בדיקה או אזורי הרכבה מאחור. ה-Fastening Desktop TM Screw Driver Robot עונה על הצורך עם פריסה קומפקטית ואזור עבודה ברור. זה יכול לתמוך במתקני מוצר מבלי לקחת יותר מדי שטח רצפה. עבור לקוחות המשווים רובוט מברג, עיצוב שולחן העבודה שימושי כאשר גודל המוצר מתון, מסלול ההברגה קבוע והצוות רוצה אוטומציה מבלי לבנות מחדש את כל הסדנה.
ברגים רופפים יוצרים בעיות קטנות כל היום: ברגים שנפלו, ברגים מעורבים, מיקום שגוי ותנועת מפעיל איטית יותר. המזין האוטומטי עוזר לשמור על אספקת הברגים מאורגנת יותר לפני כל פעולת הידוק. במקום לבקש מהעובדים לבחור כל בורג באופן ידני, הבורג הרובוטי מקבל ברגים דרך מערכת ההזנה וממשיך את תהליך הנעילה בנקודות שנקבעו. זה שימושי עבור ברגים קטנים המשמשים באלקטרוניקה, מכלולי LED, מודולי בקרה ובתים קטנים. טיפול טוב יותר בהברגה הופך את התחנה לנקייה יותר ומפחית עיכובים זעירים שמצטברים במהלך הייצור.
רובוט שולחני הוא בעל ערך כאשר יש להרכיב את אותו מוצר שוב ושוב. ה-Fightening Desktop TM Screw Driver Robot משתמש בתנועת ציר מבוקרת כדי להגיע למצבי בורג שמורים. עם דיוק חוזר של עד ±0.02 מ'מ, המערכת עוזרת לשמור על עקביות נתיב הנהג על פני אצוות. המפעילים יכולים ללמד את העמדות, לאחסן את התוכנית ולהחזיר אותה כאשר אותו דגם חוזר. שיטת הידוק רובוטית בורג שולחן עבודה זו שימושית במיוחד לייצור בנפח בינוני, כאשר מיקום יציב חשוב, אך ייתכן שאין צורך באוטומציה בשורה מלאה.
תחנת בורג פועלת טוב יותר כאשר המתקן, המוצר, הבורג ותנועת המפעיל מתוכננים יחד. ICT יכול לסקור דוגמאות או שרטוטים של מוצרים לפני אישור טווח העבודה, קונספט המתקן וסידור הנהג. מכונת בורג רובוטית אולי נראית פשוטה מבחוץ, אבל התוצאה האמיתית תלויה באחיזת המוצר ובנוחות העמסה. יישומים מסוימים זקוקים לפלטפורמה אחת, בעוד שאחרים עשויים להזדקק לעיצוב דו-פלטפורמה או רב-ציר. עבור פרויקטים מסוג Tm Robot Screw או Locking Screw רובוט מסוג פטיפון רב צירי, תכנון הפריסה צריך לעקוב תחילה אחר תהליך המוצר.
| מפרט רובוט הברגה אוטומטי

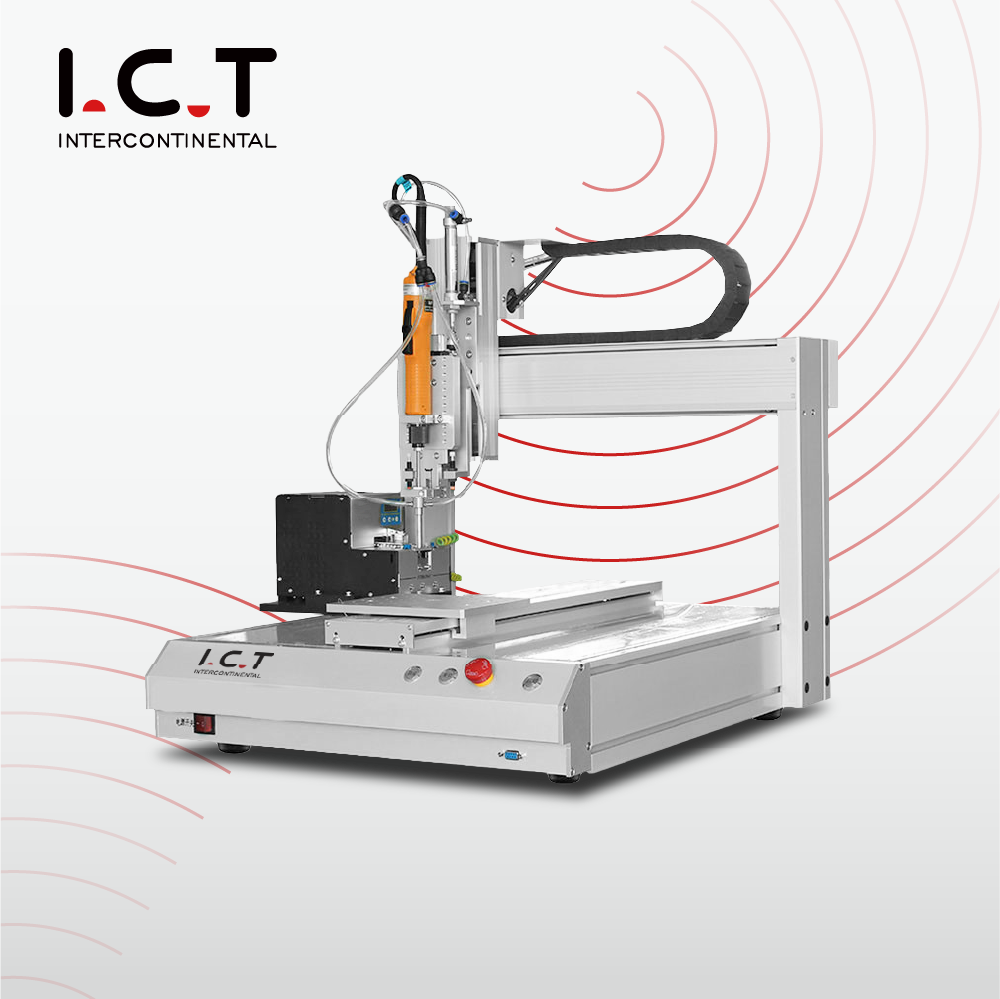

| פריט | I.CT-SCR300 | I.CT-SCR540 | I.CT-SCR640 |
|---|---|---|---|
| מקסימום גודל טווח | 300 × 300 מ'מ, Z: 80 מ'מ | 500 × 400 מ'מ, Z: 80 מ'מ | 600 × 400 מ'מ, Z: 80 מ'מ |
| מספר ראש | 1 | 1 | 2 |
| מספר פלטפורמה | 1 | 2 | 2 |
| מהירות תנועה מקסימלית | ציר X/Y: 600 מ'מ/שנייה, ציר Z: 400 מ'מ/שנייה | ציר X/Y: 600 מ'מ/שנייה, ציר Z: 400 מ'מ/שנייה | ציר X/Y: 600 מ'מ/שנייה, ציר Z: 400 מ'מ/שנייה |
| מַברֵג | SD / KILEWS / HIOS | SD / KILEWS / HIOS | SD / KILEWS / HIOS |
| הזנת בורג | Pick and Place, מגנטי | Pick and Place, מגנטי | Pick and Place, מגנטי |
| מערכת אזעקה | אזעקה מופשטת | אזעקה מופשטת | אזעקה מופשטת |
| דיוק חוזר | ±0.02 מ'מ | ±0.02 מ'מ | ±0.02 מ'מ |
| זֵכֶר | 999 תוכניות | 999 תוכניות | 999 תוכניות |
| תִכנוּת | תוכנית להוראת מתיחה | תוכנית להוראת מתיחה | תוכנית להוראת מתיחה |
| מצב נהיגה | מנוע בלולאה סגורה | מנוע בלולאה סגורה | מנוע בלולאה סגורה |
| מצב שליטה | מפגין + לוח מגע | מפגין + לוח מגע | מפגין + לוח מגע |
| לחץ אוויר | 4.5-6 ק'ג/סמ'ר | 4.5-6 ק'ג/סמ'ר | 4.5-6 ק'ג/סמ'ר |
| ספק כוח | AC 220 ±10%, 50/60 הרץ; AC 110V אופציונלי | AC 220 ±10%, 50/60 הרץ; AC 110V אופציונלי | AC 220 ±10%, 50/60 הרץ; AC 110V אופציונלי |
| מֵמַד | 670 × 540 × 690 מ'מ | 670 × 590 × 690 מ'מ | 1010 × 730 × 690 מ'מ |
| מִשׁקָל | כ. 70 ק'ג | כ. 90 ק'ג | כ. 130 ק'ג |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו DIP
ייצור DIP מכסה הרכבת רכיבים דרך חור, הלחמה, בדיקה וטיפול בלוח לאחר תהליך SMT. קו שלם עשוי להשתמש במסועי הכנסת ידניים, מכונות החדרה אוטומטיות, הלחמת גלים, הלחמה סלקטיבית, DIP AOI, מעמיסי PCB, פורקים, מסועי קירור ורובוטי הלחמה. ההגדרה הנכונה תלויה בסוג הרכיב, גודל PCB, כמות ייצור, שיטת הלחמה ופריסה של המפעל. ICT מעצב תוכניות קו DIP סביב כל מסלול הייצור, לא רק תהליך אחד. סידור ציוד ברור מסייע למפעילים להזיז לוחות בצורה חלקה, לשלוט באיכות ההלחמה ולהפחית טיפול מיותר בין תחנות.
| שם המוצר | ייעוד בקו DIP |
|---|---|
| מכונת הכנסה אוטומטית | מיקום אוטומטי של רכיבים על גבי PCB עם דיוק עבור קו ייצור DIP. |
ממיס הלחמה ליצירת חיבורים מוצקים על גבי PCB במהלך תהליך התוספת של THT. | |
מחיל הלחמה באופן סלקטיבי על אזורים ספציפיים להרכבת THT מדויקת | |
בודק חיבורי הלחמה וליקויי מיקום על PCB המורכב DIP. | |
מכונת קלט לוח ומכונת פלט לוח | |
| DIP היקפי | מוצרים היקפיים של קו ייצור DIP |
