דקאן L2
Samsung
| כַּמוּת: | |
|---|---|
| מכונת SMT מהימנה של סמסונג
מפעלים ברחבי העולם סומכים על מכונת SMT של סמסונג לעבודה יציבה בהרכבת אלקטרוניקה. כל הדגמים מגיעים עם תכונות משותפות שימושיות כמו ראייה תוך כדי תנועה שמזהה חלקים מבלי להשהות, בתוספת אפשרות לערבב מזינים חשמליים ופנאומטיים כדי שתוכל להשתמש במה שכבר יש לך ולצמצם את ההוצאות. התוכנה נשארת ידידותית למשתמש לשינויים מהירים. מכונות אלו מנהלות גדלי לוח וסוגי חלקים שונים תוך שמירה על דיוק הדוק. ICT מביאה ללקוחות את מכונות ה-SMT המוצקות הללו של סמסונג, ומטפלת בכל דבר, החל מתכנון כל הקו ועד להתקנה וללמד את הצוות שלך כיצד להפעיל אותם נכון.
| מבוא דגם
דגם מהיר: SM471Plus
אנשים שמחפשים מהירות גולמית פונים ל-SM471Plus, הבנוי עם גב אחד הנושא עשרה צירים לכל ראש. הוא דוחף החוצה 78,000 CPH בשיא ומסתמך על ראיית טיסה כדי להתמודד עם שבבי 0402 קטנים במהירות. המיקום נשאר מדויק ב-±40µm עבור שבבים ו-±50µm עבור ICs. צמחים בעלי נפח גבוה המייצרים טלפונים או גאדג'טים לצרכן אוהבים את הדגם הזה מכיוון שהוא שומר על תנועת הקו כל היום. לוחות סטנדרטיים עד 510x460 מ'מ מתאימים היטב, והאפשרויות גדלות בעת הצורך.
דגם גמיש במהירות בינונית: SM481Plus
ה-SM481Plus מגיע לאמצע יפה באמצעות גב אחד ושישה צירים לכל ראש. הוא מספק 40,000 CPH אך מגיע לחלקים גדולים יותר עד לגובה של 42 מ'מ. ראיית במה מגבירה את דיוק ה-IC ל-±30 מיקרומטר. יצרני רכב ובוני מכשירי חשמל בוחרים את זה עבור עבודות שמערבות גדלי חלקים באופן קבוע. הגדרה חד-מסלולית לוקחת לוחות ארוכים במיוחד שמגיעים ל-1,500 מ'מ, ומעניקים גמישות אמיתית ללא החלפת מכונות.
דגם רב תפקודי: SM482Plus
כאשר צורות יוצאות דופן מופיעות, ה-SM482Plus נכנס פנימה עם שישה צירים על גב אחד עבור פלט יציב של 30,000 CPH. הוא מנהל לוחות גדולים עד 1,200x510 מ'מ ושומר על דיוק IC ב-±30 מיקרומטר דרך ראיית במה. חברות תאורה וחנויות אלקטרוניקה תעשייתיות מסתמכות על מכונת SMT זו של סמסונג כדי להציב רכיבים מסובכים מבלי להאט את הייצור. הוא מתמודד עם העבודות הקשות שדגמים אחרים עשויים לעקוף.

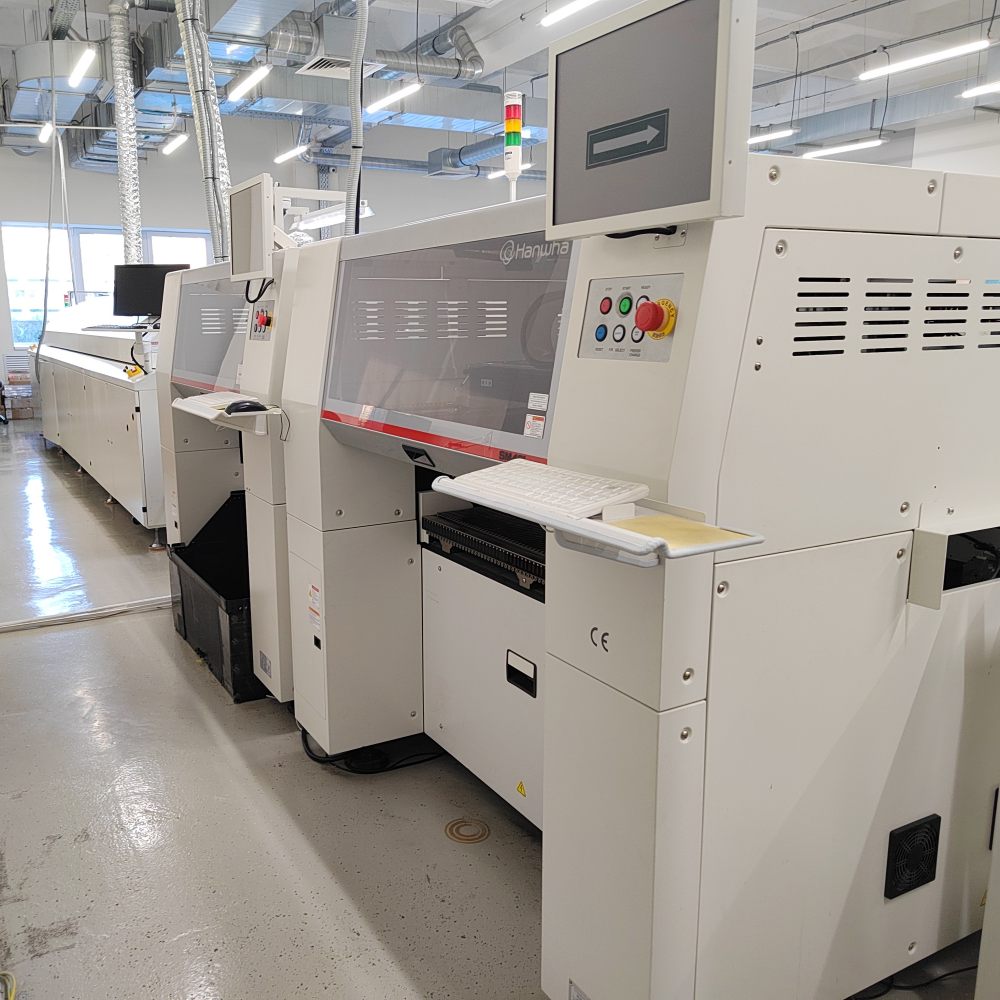

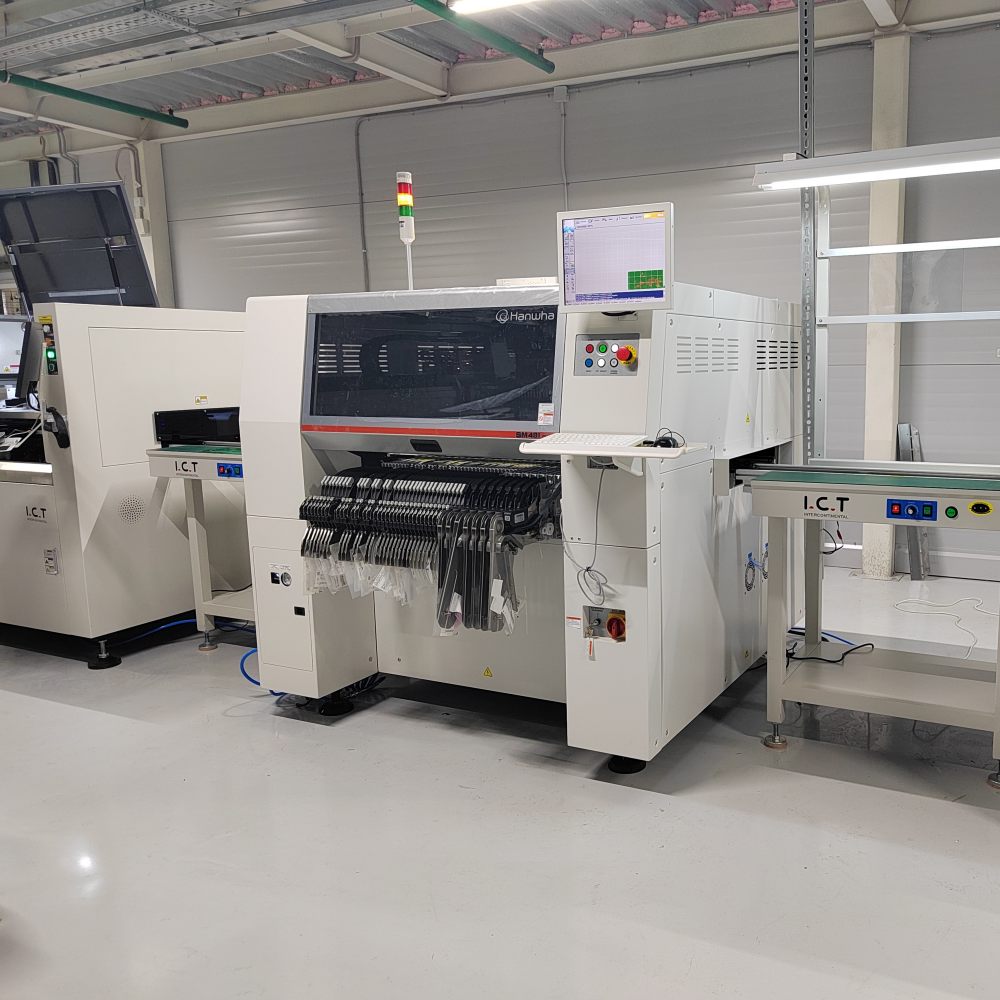

דגם גמיש מתקדם: DECAN L2
ה-DECAN L2 מכפיל את עצמו עם שני גבלים, כל אחד מחזיק שישה צירים, כדי להגיע ל-56,000 CPH תוך כיסוי רכיבים עד 55 מ'מ. ראיית טיסה מחזיקה את מיקום השבבים בסובלנות הדוקה של ±28 מיקרומטר. יצרני LED וקווי פאנלים גדולים בוחרים בהגדרה זו למהירות דו-מסלולית וללוחות הנמתחים ל-1,200 מ'מ. זה מביא שרירים רציניים לעבודת התקנת שבבי SMT בביקוש גבוה.
| מִפרָט
| פרמטר | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| מהירות מיקום (אופטימלית) | 78,000 CPH | 40,000 קמ'ש | 30,000 CPH | 56,000 CPH |
| מספר צירים | 10 צירים/ראש (גב אחד) | 6 צירים/ראש (גב אחד) | 6 צירים/ראש (גב אחד) | 6 צירים/ראש (2 גבלים) |
| דיוק מיקום (שבב) | ±40 מיקרומטר (0402) | ±40 מיקרומטר (0402) | ±40 מיקרומטר (0402) | ±28 מיקרומטר (03015) |
| דיוק מיקום (IC) | ±50 מיקרומטר | ±30 מיקרומטר | ±30 מיקרומטר | ±25 מיקרומטר |
| טווח רכיבים | 0402 ~ □14 מ'מ (H12 מ'מ) | 0402 ~ □42 מ'מ (H15 מ'מ) | 0402 ~ □55 מ'מ (H15 מ'מ) | 0402 ~ □21 מ'מ (H12 מ'מ, עד □55 מ'מ אופטימלי) |
| גודל PCB מקסימלי (סטנדרטי) | 510 x 460 מ'מ | 460 x 400 מ'מ | 740 x 460 מ'מ | 510 x 460 מ'מ |
| גודל PCB מקסימלי (אופציה) | 610 x 460 מ'מ | 1,500 x 460 מ'מ | 1,200 x 510 מ'מ | עד 1,200 x 460 מ'מ |
| קיבולת מזין (8 מ'מ) | 120ea | 120ea | 120ea | 120ea |
| מערכת ראייה | חזון מעופף | חזון במה | חזון במה | חזון מעופף |
| עוד מוצרים הקשורים ל-SMT
ICT מרכיב קווי SMT שלמים מהשורה הראשונה שיתאימו למכונת ה-SMT של Samsung. אנו כוללים מעמיסי ואקום השומרים על לוחות ללא רבב, מדפסות אוטומטיות מדויקות עבור משחת הלחמה, תנורי זרימה רב-אזוריים הננעלים במפרקים מוצקים, ויחידות AOI חדות שמזהות כל בעיה. הכל מתחבר בצורה חלקה לזרימה יציבה. החבילה השלמה הזו מגבירה את התפוקה, מקצצת את ההוצאות ועומדת קשה במפעלי רכב, רפואי, תאורה ואלקטרוניקה יומיומית. לוחות גמורים מתגלגלים ומוכנים לעולם האמיתי, ואנו מטפלים בתכנון וגיבוי מהיום הראשון.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| קו SMT | טורקיה אוטומטי לחלוטין קו SMT High-End הניתן למעקב. |
| מסוע PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת פיקוח | מכשירי בדיקת SMT כמו AOI, SPI, רנטגן ובודק סטנסיל. |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור. |
| סרטון הצלחת לקוחות
ICT שלח שני מהנדסים כל הדרך לטג'יקיסטן כדי לעזור למפעל LED להתגלגל. המשלוח כיסה שני קווי SMT שלמים עמוסים במכונות SMT של סמסונג, בתוספת קו DIP, קו ציפוי, קו חלוקה וקו ייצור מלא של נורות LED. קטעי וידאו תופסים פריקה בטוחה, הרכבת מכונות זהירה והדרכה שלב אחר שלב למפעילים מקומיים. עד מהרה הקווים ייצרו כל מיני נורות לד בצורה מושלמת. הלקוח עטף אותו בשבחים כנים על התקנה מהירה ומוצרים סופיים מעולים.
| תמיכה בשירות והדרכה
כל מכונת SMT של סמסונג מגיעה עם שירות תקשוב מלא והדרכה. אנו מתחילים בלימוד הצרכים שלך ועריכת תוכניות קו, ולאחר מכן מנהלים את האספקה, ההתקנה והוראה מעשית. המהנדסים שלנו טסים לכל מקום כדי לקבל תיקונים או עצות. עזרה שוטפת מכסה שינויים ושדרוגים כך שההגדרה שלך תישאר חדה וזמן ההשבתה נשאר נמוך. לקוחות בסופו של דבר עם הכישורים והגיבוי לשמור על הייצור חזק שנה אחר שנה.
| המלצות של לקוחות
אנשים מספרים לנו בקביעות עד כמה הם מעריכים מהנדסי ICT שהם מיומנים אך סבלניים במהלך ביקורים. הם סומכים על מכונת SMT של סמסונג לריצות יומיות עקביות. אריזה קפדנית שומרת על בטיחות הציוד על פני האוקיינוסים, והצוות שלנו עונה לשיחות במהירות. רוב אומרים שההכשרה הפשוטה מביאה אותם לייצר לוחות איכותיים במהירות מבלי לבזבז חלקים או זמן.
| הסמכות ותקנים
ICT נושאת הסמכות עולמיות גדולות המגבות איכות ובטיחות. אישור CE עומד בכללים האירופיים, RoHS שומר על חומרים ידידותיים לאדמה, ו-ISO9001 מנחה ניהול יציב. מספר פטנטים מגנים על הרעיונות הטריים שלנו בעבודת SMT. כל זה מוכיח שכל מתקין שבבי Samsung SMT Machine והשירותים שלנו עומדים בתקנים גלובליים מחמירים לאמינות, בטיחות וייצור נקי.
| אודות חברת ICT ומפעל
ICT מנהלת אתרי מחקר, פיתוח וייצור משלה ממש כאן בסין. אנו מחזיקים 89 חברי צוות בצוות, מונים 20 מהנדסים מיומנים, והתרחבנו במהירות מאז הפתיחה ב-2012. למעלה מ-1600 לקוחות ב-72 מדינות משתמשים כעת בפתרונות האלקטרוניקה המלאים שלנו. כל שלב במפעל עוקב אחר בדיקות קפדניות וכללי איכות, ומוודא שציוד אמין מגיע ללקוחות לא משנה היכן הם נמצאים.
