פתרון מפעל חכם ל- IFPD
I.C.T
Smart Factory Solution for IFPD
| כַּמוּת: | |
|---|---|
| פתרונות SMT Line לפרטי IFPD
חלוצי ה-ICT פתרונות מפעל חכמים ל-IFPD באמצעות שלושה מפעלים בבעלות מלאה ולמעלה מ-22 שנות שליטה ב-SMT/DIP, המציעים תכנון מפעלי מומחה, פריסות מפורטות, הערכות עבודה ואסטרטגיות החזר ROI עבור תצוגות שטוחות אינטראקטיביות. אנו מספקים מערכות חצי אוטומטיות ואוטומטיות מלאות עם מעמיסים אוטומטיים, מדפסות מדויקות, מכשירי מיקום מגוונים, תנורי זרימה חוזרת אזורית, פקחי AOI ופורקים חכמים.
מפעיל אחד מטפל במשמרות מלאות ללא מאמץ. חסכוני באנרגיה ב-18Kw/H לייצור מודע לסביבה. משרת מגזרי חינוך, ועידות, שילוט ברחבי העולם. הגדרה של 3 ימים כוללת בדיקות אוויר, חשמל, פליטה, תאורה ו-23±1.5 מעלות צלזיוס. 7-15 ימים כיסוי תוכנה, תחזוקה, בטיחות, פתרון בעיות.
15+ שנות שירות בחו'ל מבטיח אמינות. פתרון מפעל חכם לייצור תצוגות שטוחות אינטראקטיביות משלב MES, IoT, אנליטיקה עבור פעולות אינטליגנטיות וזמן פעולה גבוה. חבילה מקיפה זו מייעלת את ההגדרה, מגבירה את יכולת הרחבה עבור חדשני IFPD ברחבי העולם.
| תכונה
אינטגרציה חכמה של מערכת אקולוגית
פתרון מפעל חכם עבור IFPD משלב ציוד באמצעות MES מתקדם לניטור חי, אופטימיזציה של תפוקה ותובנות תהליכים. מעמיסים מגדירים אוטומטית עבור לוחות 55-100+ אינץ' בטווחי IFPD. מדפסות פורסות ראייה תלת-ממדית להדבקה מדויקת על מערכי LED ופסלים עדינים. ה-Placers מנהלים את רכיבי 01005 במהירות ובדיוק. זרימה חוזרת שומרת על יציבות של ±1.5 מעלות צלזיוס להלחמה ללא פגמים. AOI מיישם AI לזיהוי פגמים מיידי. פורקים פונים לבדיקה או לאריזה. התשואות משתפרות ב-25%+ בפתרון החכם של המפעל לייצור תצוגה שטוחה אינטראקטיבית. תומך בשדרוגי 4K/8K. מאגרים מנהלים זרימות, גישה מרחוק מאפשרת פיקוח, טעינה אוטומטית של שינויי מהירות של מתכונים, יומני מעקב אחר חומרים עבור גרסאות IFPD גמישות עם זמן השבתה מופחת ומעקב תאימות מלא.
מודול הפקדה מדויק
מדפסות בפתרון Smart Factory עבור IFPD משיגות יישור סטנסיל ברמת מיקרון עם תמיכה במסגרות גדולות עבור לוחות רחבים. תכונות שינוי מהיר ממזערות את ההפרעות. ניפוק וניקוי אוטומטיים מבטיחים עקביות מחזוריות. 3D SPI מאמת מדדי הדבקה כדי להימנע מבעיות לפני זרימה חוזרת. חיוני עבור תאורת IFPD צפופה. תואם עם משחות שונות, כולל טמפ' נמוכה עבור אלמנטים רגישים. התאמות דינמיות של מגב מספקות שכבות אחידות על משטחים מגוונים, ומשפרות את אמינות ההדפסה ואיכות הפלט.
מצוינות שליטה תרמית
יחידות זרימה חוזרות כוללות 12+ אזורים עם הסעה עצמאית לחימום מותאם. אפשרויות חנקן מניבות מפרקים מעולים לאריכות ימים לתצוגה. פרופילים מסתגלים אוטומטית למפרטי הלוח. קירור מהיר מונע בעיות מבניות בפורמטים גדולים. התאוששות חום מסייעת ליעילות של 18Kw/H. ממשקים מאחסנים מתכונים נרחבים. חיוני עבור פתרון מפעל חכם לייצור תצוגה אינטראקטיבית שטוחה ביישומים קפדניים. מסועים משתלבים בצורה חלקה עם MES לקצב מסונכרן.
שכבת בדיקה מתקדמת
מערכות AOI לוכדות תמונות של 8K במהירות קו, מזהות עיוות, אי יישור או חריגות. AI מחדד את הדיוק מנתוני הייצור. משוב מאפשר התאמה אוטומטית של המתקן. חותך פגמים בפתרון מפעל חכם עבור IFPD. מספק אנליטיקה לשיפור מתמיד. ניתוב מחדש אוטומטי דוחה מבלי לעצור את הזרימה.
מסגרת הרחבה ניתנת להרחבה
התחלה חצי אוטומטית עם שדרוגים אוטומטיים מלאים באמצעות תוספות מודולריות. עתודות פריסות עבור SPI, מאגרים, IoT. מודלים מראים רווחים של 70% ביעילות העבודה. האפשרויות כוללות קישוריות לחדר נקי, ESD, ERP.

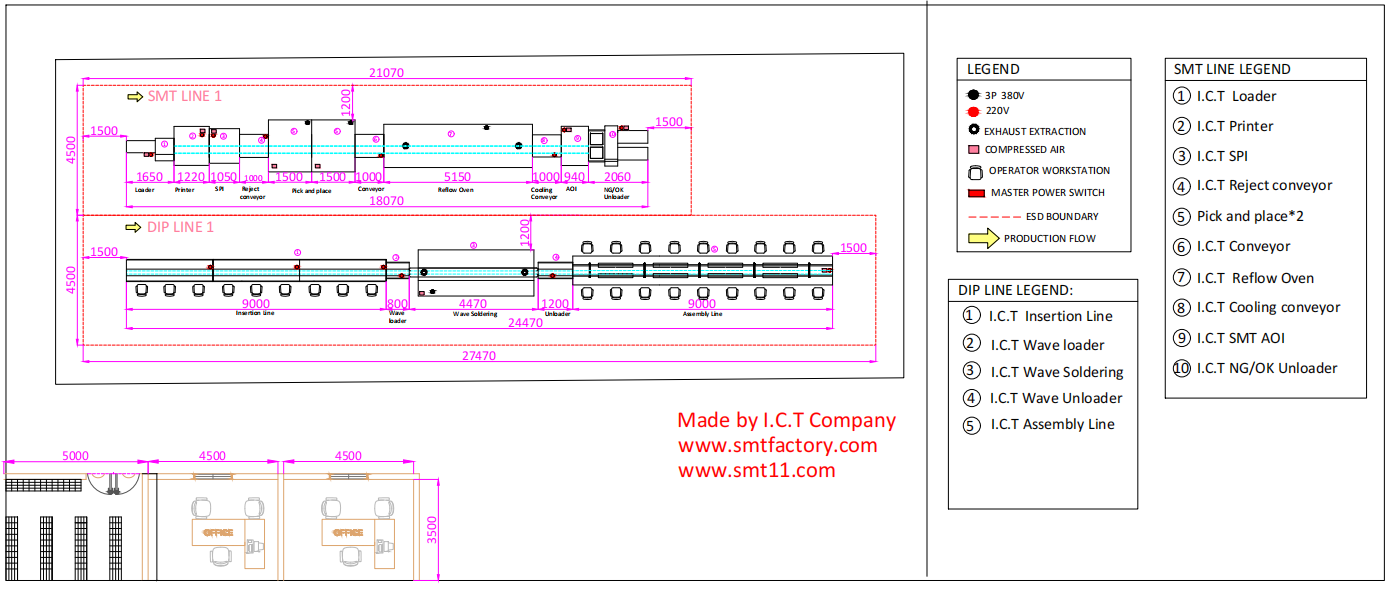

| דרישות פריסת מפעל
| פרטי | קטגוריה | פרויקטים |
|---|---|---|
| דרישות פריסת מפעל | פריסת מעגל אוויר במפעל | השתמש במקור אוויר מהמפעל או במכונת אוויר דחוס נטולת שמן נפרדת. הלחץ צריך להיות גדול מ-7 ק'ג/סמ'ר. |
| פריסת חשמל במפעל | AC220 חד פאזי (220±10%, 50/60Hz) תלת פאזי AC 380V (380±10%, 50/60Hz) | |
| פריסת אגזוז במפעל | קצב הזרימה המינימלי של צינור הפליטה הוא 500 רגל מעוקב לדקה (14.15 מ'ק לדקה) | |
| פריסת תאורה במפעל | התאורה האידיאלית במפעל היא 800~1200LUX, לפחות לא פחות מ-300LUX. | |
| פריסת טמפרטורת המפעל | טמפרטורת הסביבה של סדנת הייצור היא 23±3°C, בדרך כלל 17~28°C, והלחות היחסית היא 45%~70%RH. | |
| הכנת חומר | רשימת BOM | רשום את כל החלקים והכמויות הדרושים להרכבת קו ייצור PCBA. |
| קובץ CAD | קובץ עיצוב דיגיטלי לתכנון פריסת PCB והגדרת מכונה. | |
| קובץ גרבר | קובץ סטנדרטי לייצור והדפסת PCB סטנסיל. | |
| הדבקת הלחמה | חומר מיושם על רפידות לפני הנחת רכיבים במדפסת. | |
| חומרי רכיב SMD | חלקי הרכבה על פני השטח כמו שבבים ונגדים למיקום. | |
| אלכוהול תעשייתי | משמש לניקוי לוחות ושבלונות במהלך תהליך ההתקנה. | |
| חגורת ספייס | סרט לחיבור סלילי הזנה מבלי לעצור את הקו. | |
| סטֶנסִיל | גיליון מתכת עם חורים להדפסת הדבקת הלחמה בצורה מדויקת. |

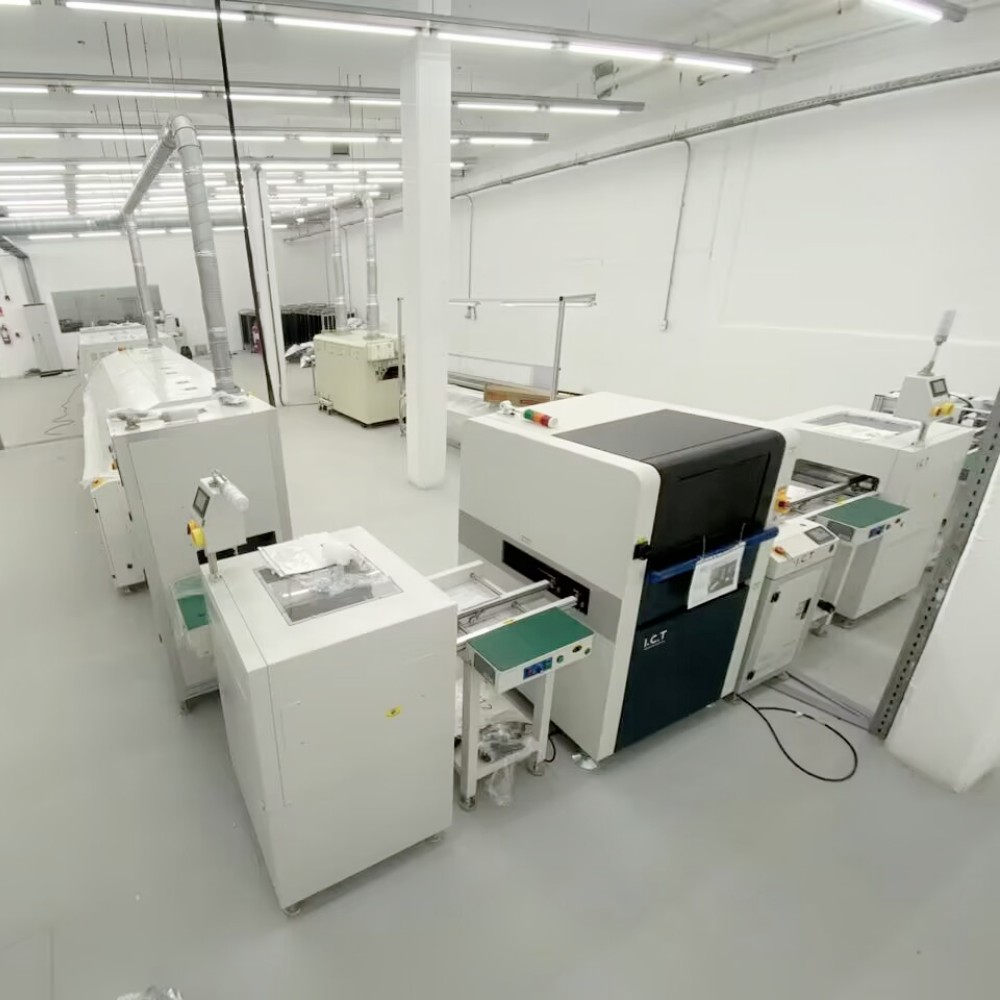

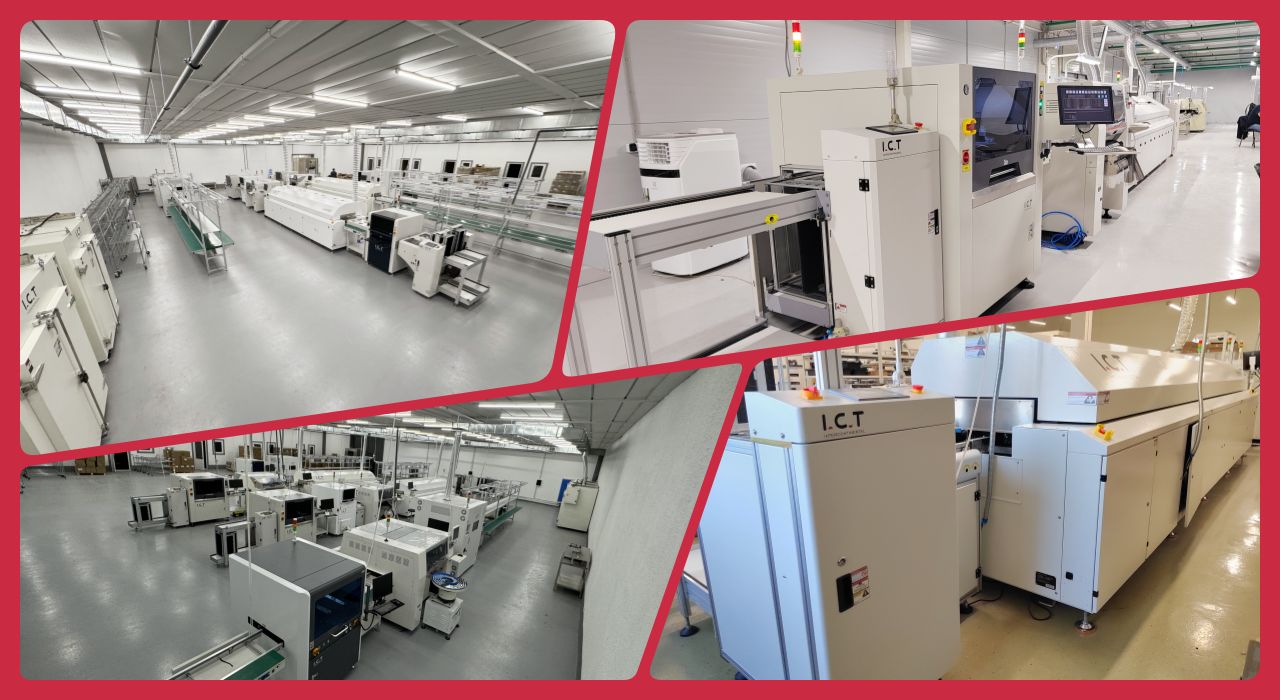

| רשימת ציוד קו SMT
קו ייצור PCBA באיכות גבוהה כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| מטען PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור: מכונת סימון לייזר /מתקן תוויות/מדפסת הזרקת דיו |
| מכונת ניקוי SMT | משמש לניקוי PCB, סטנסילים, מתקנים, חרירים וכו'. |
| מכונת ניתוב PCB | חתוך את ה-PCBA למוצר הסופי |
| סרטון הצלחת לקוחות
יצרן הטלפון הפונקציונלי האלג'יראי הגיע לאימות מעשית. הם סיפקו יותר מעשרה PCBs ורכיבים, הם צפו בהרכבה חיה. מדפסת אוטומטית מלאה התחילה עם הדבקה מדויקת. SPI אישר הפקדות. RX-8 הניח פריטים קטנים במהירות. RS-1R טיפל בחלקים גדולים יותר בצורה מדויקת. מזין מגשים מסופק ללא הפרעה. זרימה מחדש של חיבורים מוצקים. איכות מאומתת של AOI. 5700 מפריד לוחות מחולקים במדויק.
ביצוע ללא רבב הוכיח מהירות, אינטגרציה. מתאים את פתרון המפעל החכם למושגי IFPD לנייד, ומוכיח גמישות. לקוחות אימתו את המפרט, שיבחו זרימה חלקה, דמיינו שכפול ביתי עם פתרון מפעל חכם לייצור תצוגה שטוחה אינטראקטיבית.
| תמיכה בשירות והדרכה
לידים ייעודיים מדריך Smart Factory Solution עבור IFPD מתכנון ועד אופטימיזציה. 3 ימים באתר: אימות, נסיונות, כוונון. תוכנית לימודים של 7-15 ימים: MES, פאנל פעולות, אבחון, ראש הממשלה, בטיחות. IoT לתחזיות, סיוע מרחוק. חלקים מ-8 מחסנים. מומחיות גלובלית של 15 שנה, רב לשונית. ביקורות שנתיות, עדכונים שומרים על מצוינות.

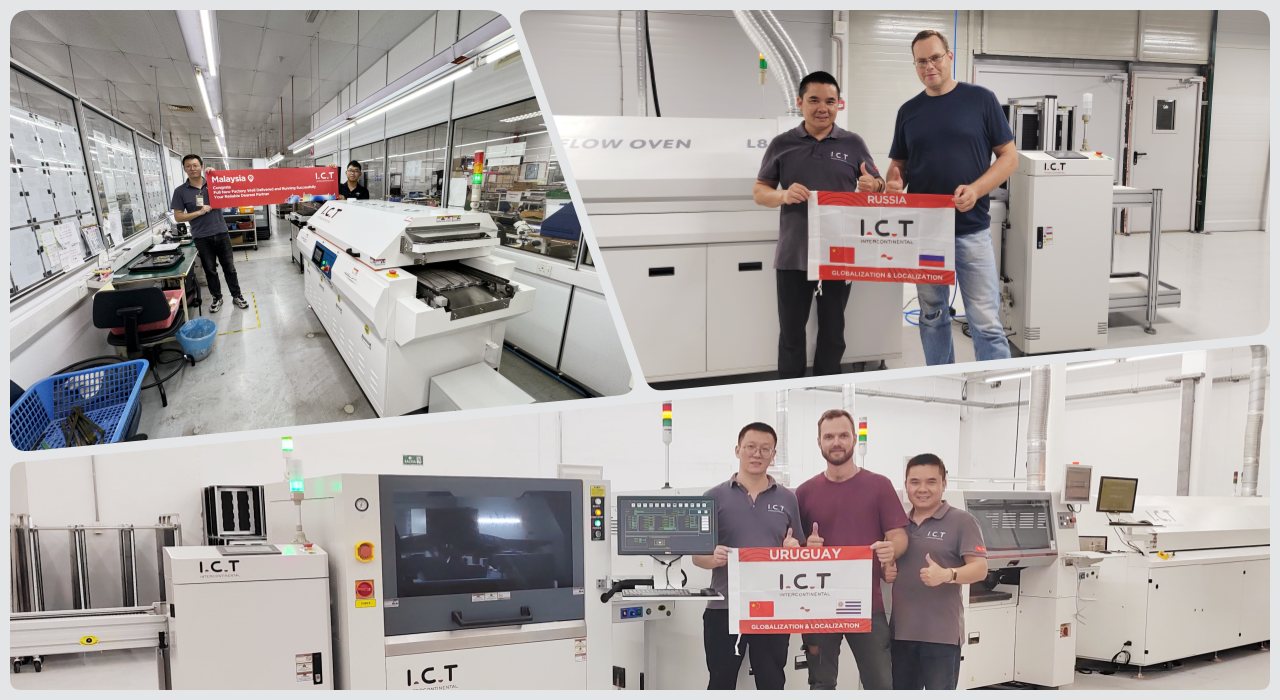

| המלצות של לקוחות
רזולוציות מרחוק מהירות עבור Smart Factory Solution עבור IFPD. תנורים יציבים מסביב לשעון. הובלה מאובטחת. תגובות החורגות מה-SLA. פתרון מפעל חכם לייצור תצוגות שטוחות אינטראקטיביות מוגדל למיליונים. אינטואיטיבי להגברת צוות מהירה.
| הסמכות ותקנים
CE לבטיחות. חומרים אקולוגיים של RoHS. מערכות איכות ISO9001. פטנטים על מסועים, AI. מבטיח פתרון מפעל חכם להתאמה גלובלית של IFPD. בדיקות קפדניות לפני המשלוח.
| אודות חברת ICT ומפעל
שלושה מפעלים בשטח 12000 מ'ר. 89 עובדים, 20 מהנדסים. 25 שנים, 1600 לקוחות, 72 מדינות. מחקר ופיתוח עבור פתרון מפעל חכם מותאם אישית לייצור תצוגה שטוחה אינטראקטיבית. QC רב שלבי. מרכזים גלובליים, מחסנים, סניפים. חזון: פלטפורמת אלקטרוניקה צולבת.
