ICT-SS550
I.C.T
| כַּמוּת: | |
|---|---|

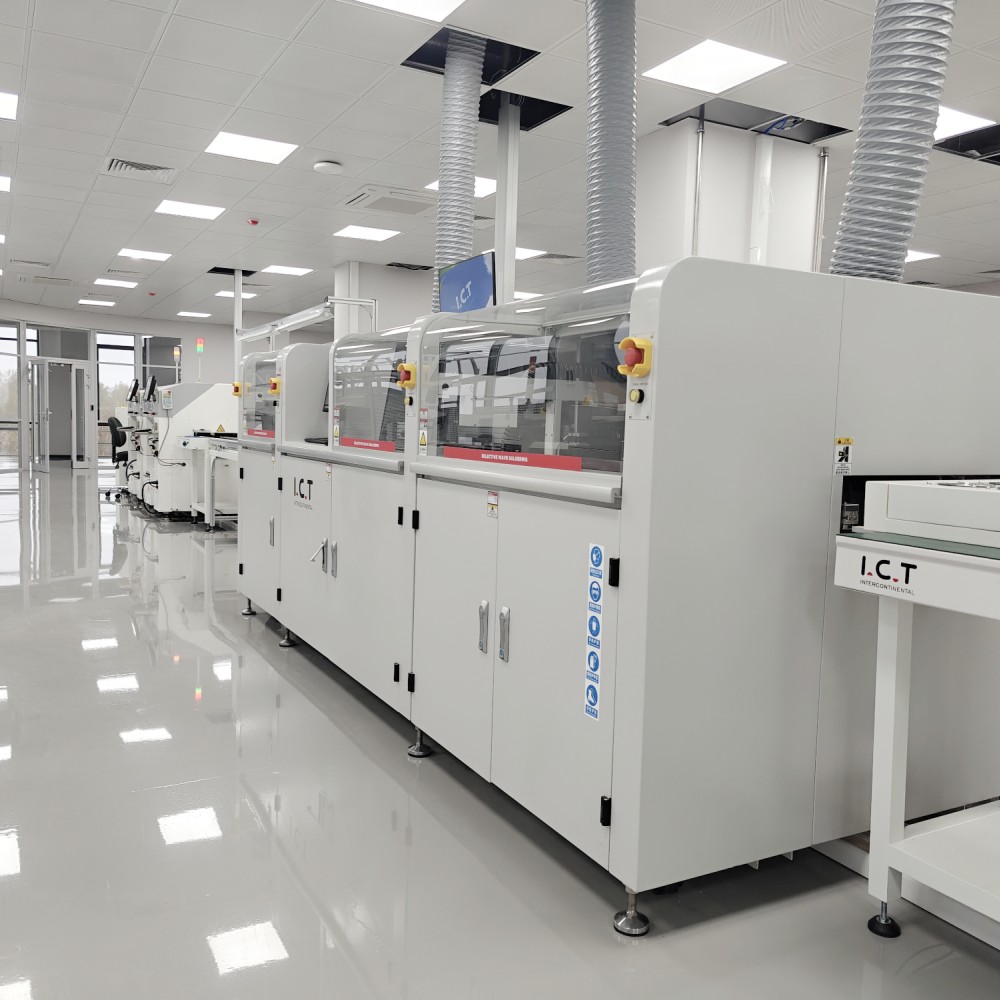

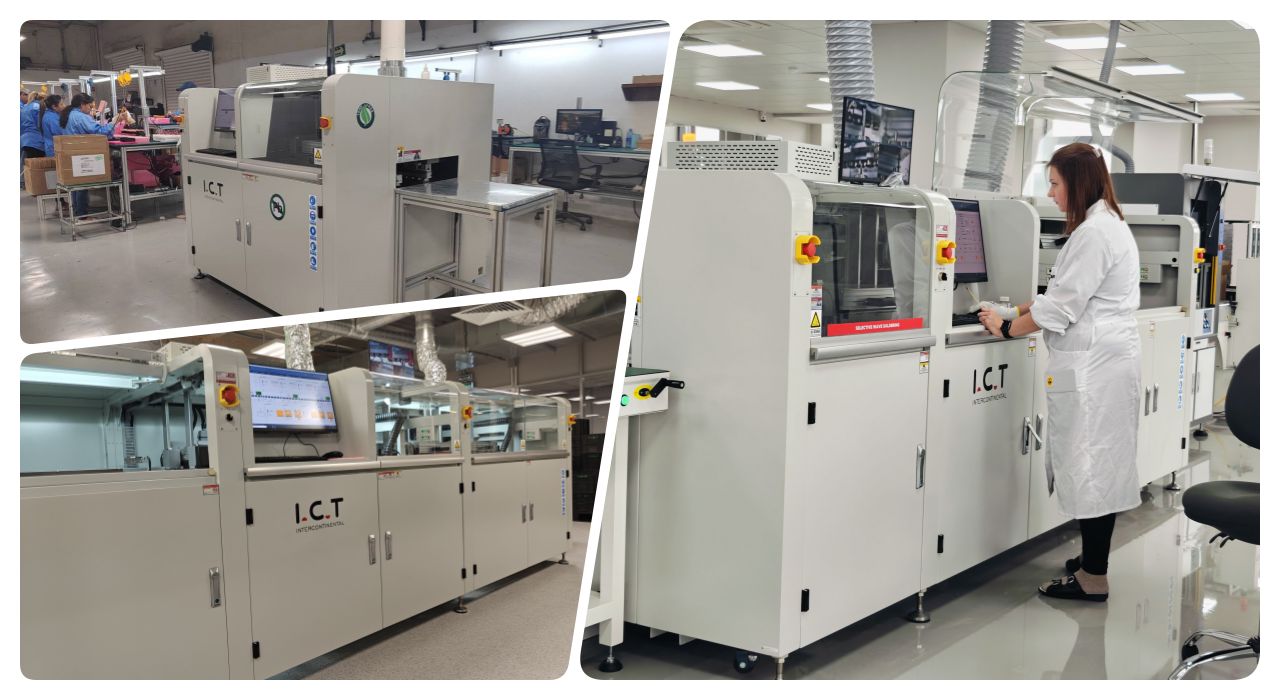

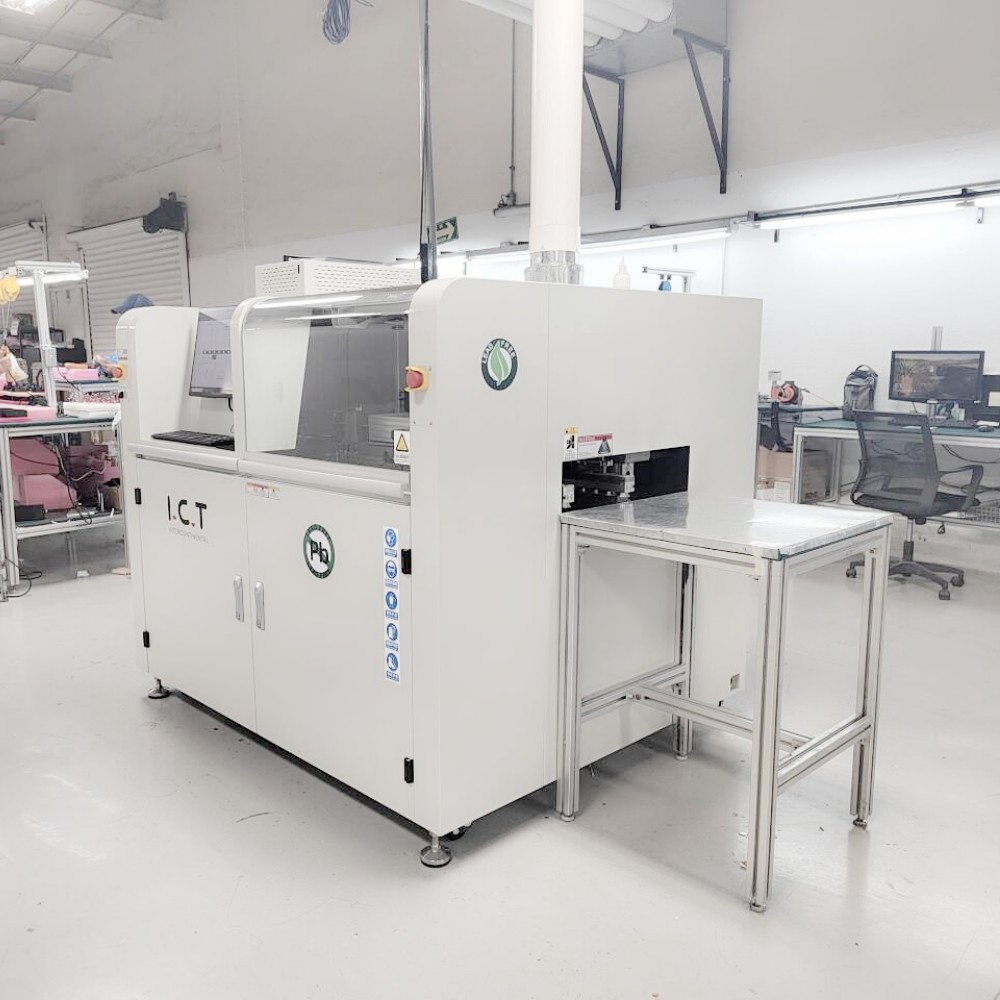

| מכונת הלחמת גל סלקטיבית מקוונת
מכונת הלחמה גלים סלקטיבית, שפותחה והורכבה על ידי ICT בסין, היא מכשיר בעל ביצועים מעולים המיועד לתהליכי הלחמה גמישים בנפח גבוה. הוא כולל עיצוב ייחודי שבו ה-PCB נשאר קבוע בזמן שפלטפורמת ההתזה וההלחמה נעה, מה שמבטיח ריתוך יעיל ויציב.
המכונה נשלטת במלואה על ידי PC, מה שמאפשר למשתמשים להגדיר ולשמור פרמטרים כמו נתיבי תנועה, טמפרטורת הלחמה וסוג השטף, מה שמבטיח עקיבות מצוינת ואיכות חוזרת. ההובלה המקוונת SMEMA המודולרית שלו תומכת בתצורות קו ייצור שונות. עם כיול אוטומטי של גובה גל ומיקום סימן CCD, הוא שומר על דיוק גבוה. ICT, עם למעלה מ-25 שנות ניסיון, מספקת פתרונות אמינים ליותר מ-1600 לקוחות ב-72 מדינות, מה שהופך את המכונה הזו לבחירה מהימנה לייצור PCB וייצור אלקטרוניקה לרכב.
| רשימת ציוד קו DIP

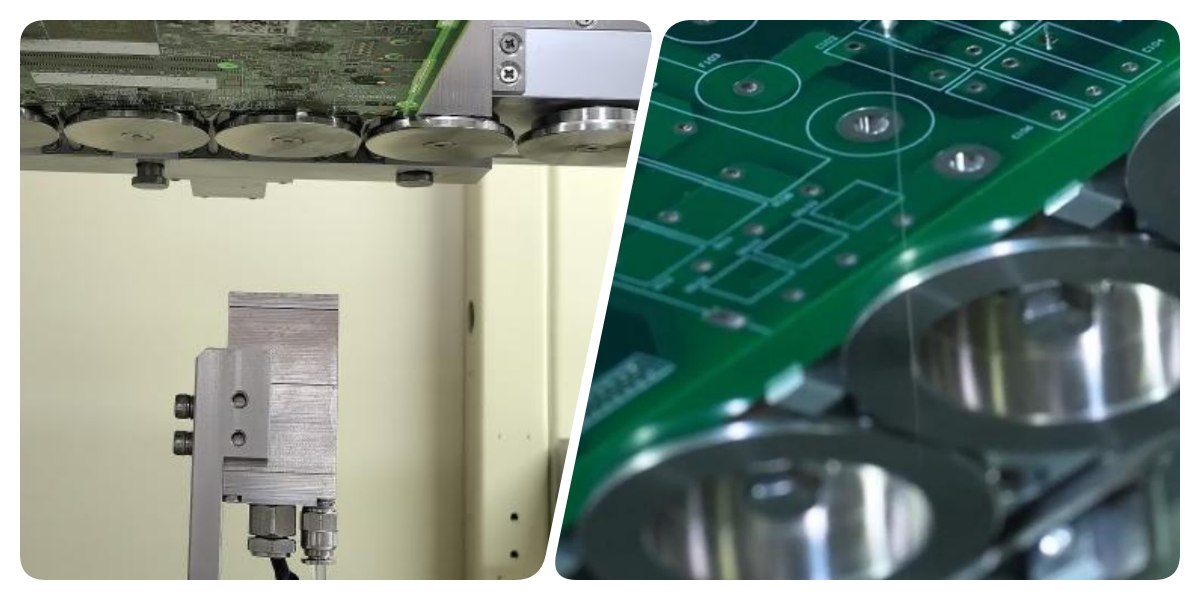

מכונת הלחמת גל סלקטיבית כוללת מערכת שטף חדשנית ליישום מדויק. הוא משתמש בשסתום הזרקת דופק בתדר גבוה כדי לספק נקודות שטף קטנות ואחידות עם תוכן מוצק מתחת ל-10%, מה שמבטיח תוצאות שטף אופטימליות. מיכל לחץ שומר על לחץ שטף יציב ללא קשר לשימוש, בעוד שמגש מתחת לשסתום הסילון אוסף שאריות לתחזוקה קלה. הזרבובית, המותקנת על פלטפורמת XY עם יכולת חזרה של 0.02 מ'מ, ורכיבים פנאומטיים SMC יפניים, מספקת ביצועים אמינים ויעילים.

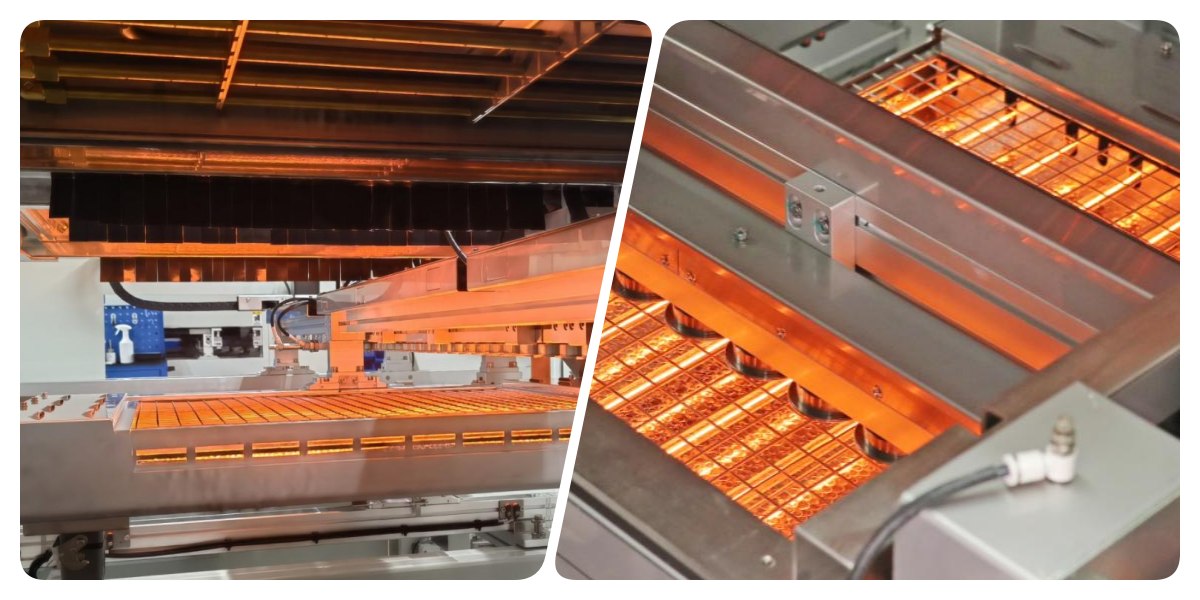

מערכת החימום מראש נועדה לשפר את יעילות הריתוך עם התקנה חזקה. הוא כולל חימום מקדים סטנדרטי תחתון ותנור IR מתכוונן למעלה להולכת חום יעילה ויציבה. המבנה ממקסם את אזור החימום המקדים, וכותנה בטמפרטורה גבוהה בכל סיבוב מבטיחה טמפרטורות עקביות. כולל חלקי חום מהמותגים המובילים ועיצוב פלאגין תחזוקה ללא כלים, הוא מציע שירות ללא טרחה לייצור ללא הפרעה.

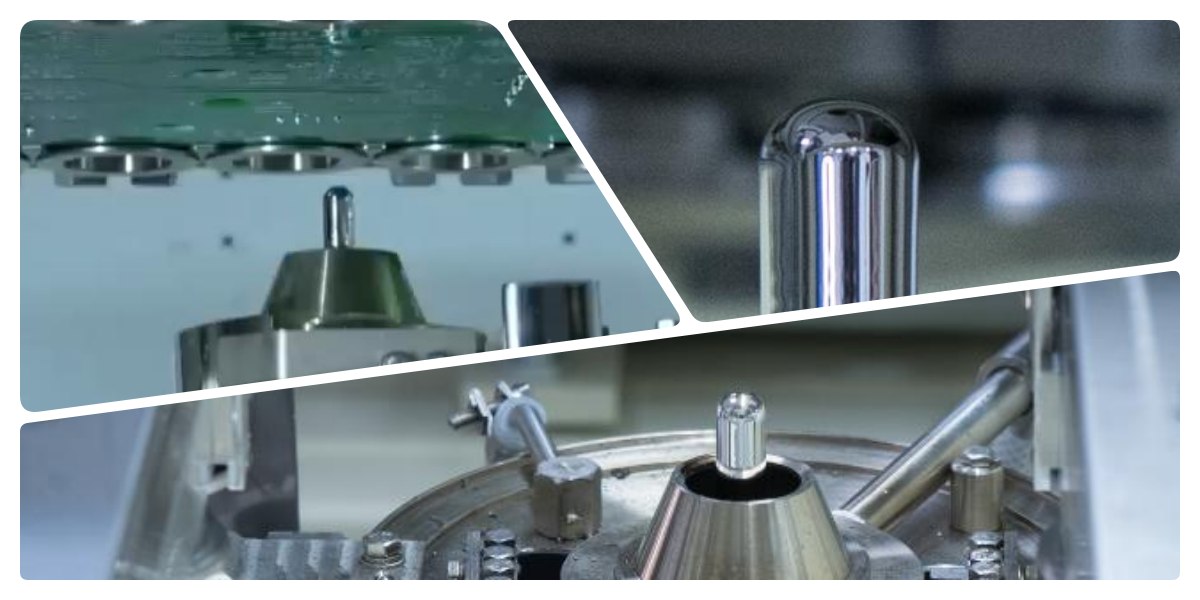

מערכת ההלחמה מספקת ביצועים מעולים עם טכנולוגיה מתקדמת. משאבה אלקטרומגנטית מבטיחה את היציבות והאמינות של שיא ההלחמה, בעוד שתוכנה שולטת בטמפרטורת ההלחמה, טמפרטורת N2, גובה הגלים וכיול. סיר הלחמת הטיטניום בשילוב תנור חימום מברזל יצוק מונע נזילות ומתחמם במהירות. מערכת חימום מקוונת N2 משפרת את ההרטבה ומפחיתה סחף, ומבטיחה חיבורי הלחמה באיכות גבוהה.

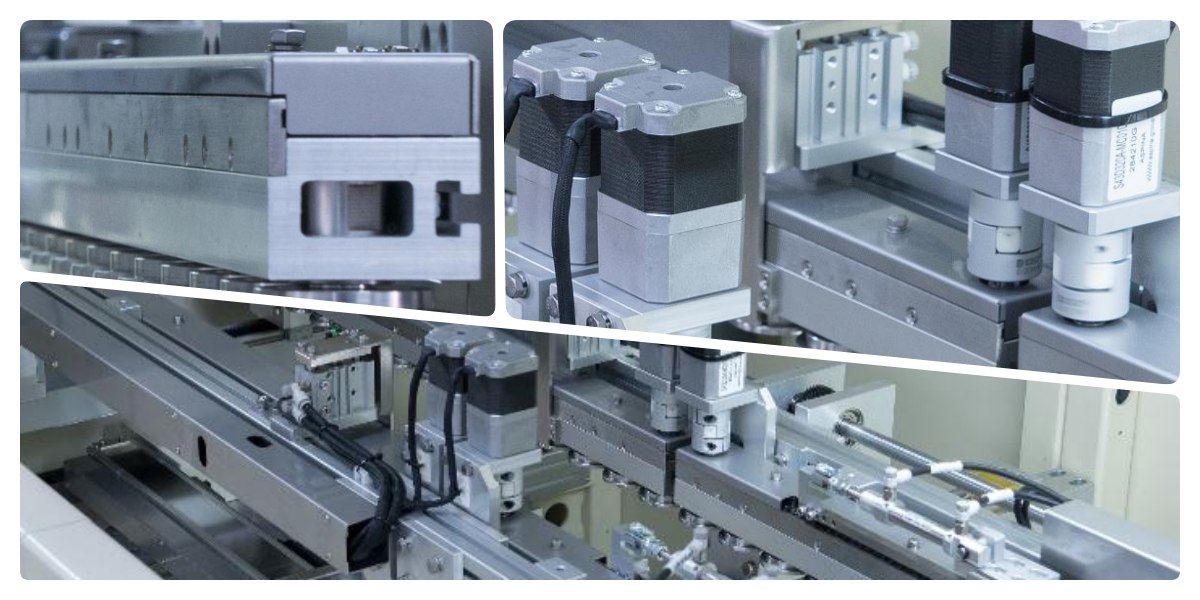

מערכת ההילוכים מציעה עמידות ויציבות לפעולה חלקה. נבנה עם פרופילי חומר מיוחדים ועיצוב מתחשב, הוא כולל מודול רולר בן שלושה חלקים ומערכת מהדק צד/עליון PCBA לאבטחת לוחות. המסילה המעובה מותאמת אישית תומכת בעומס של 20 ק'ג, עם שליטה עצמאית בכל אזור הובלה המופעל על ידי מנועים ופנאומטיקה יפניים, מה שמבטיח תנועה מדויקת וללא התנגשות.

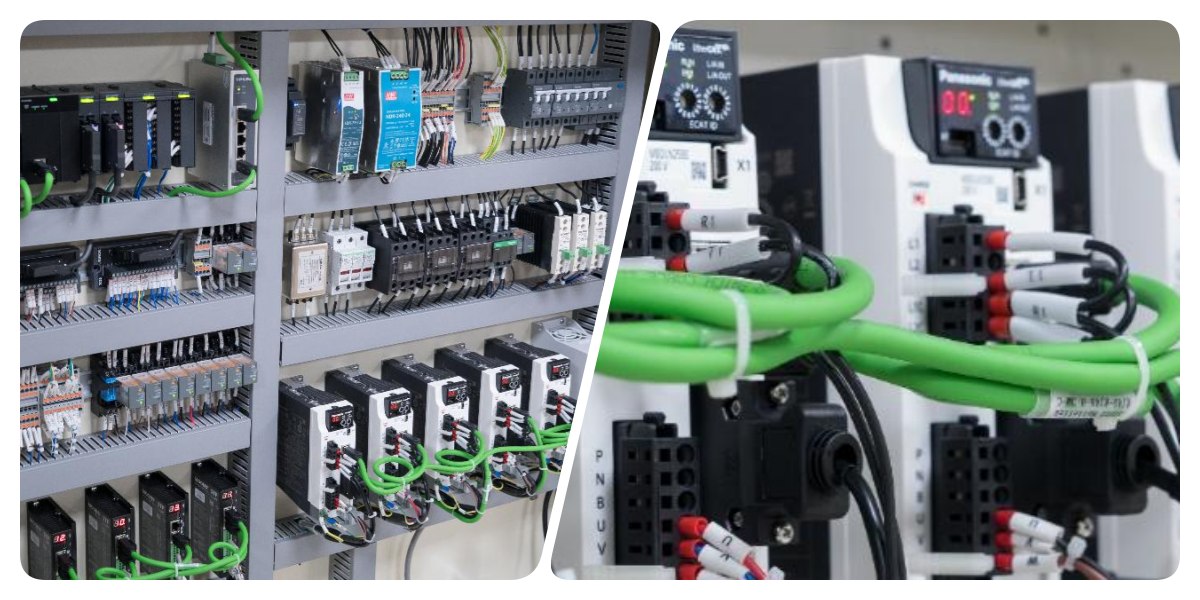

מערכת הבקרה מספקת ביצועים אמינים וניתנים להרחבה. הוא כולל מערכת בקרת אוטובוס מתקדמת עם מודול PLC+ התואם לתקני CE ו-Industry 4.0, מגביר את הקיבולת והיציבות. מצויד בחלקי חשמל עולמיים באיכות גבוהה וכבלי רשת Cat-6, הוא מבטיח תקשורת מהירה ותפעול מגיב, מה שהופך אותו לבסיס איתן למכונה.

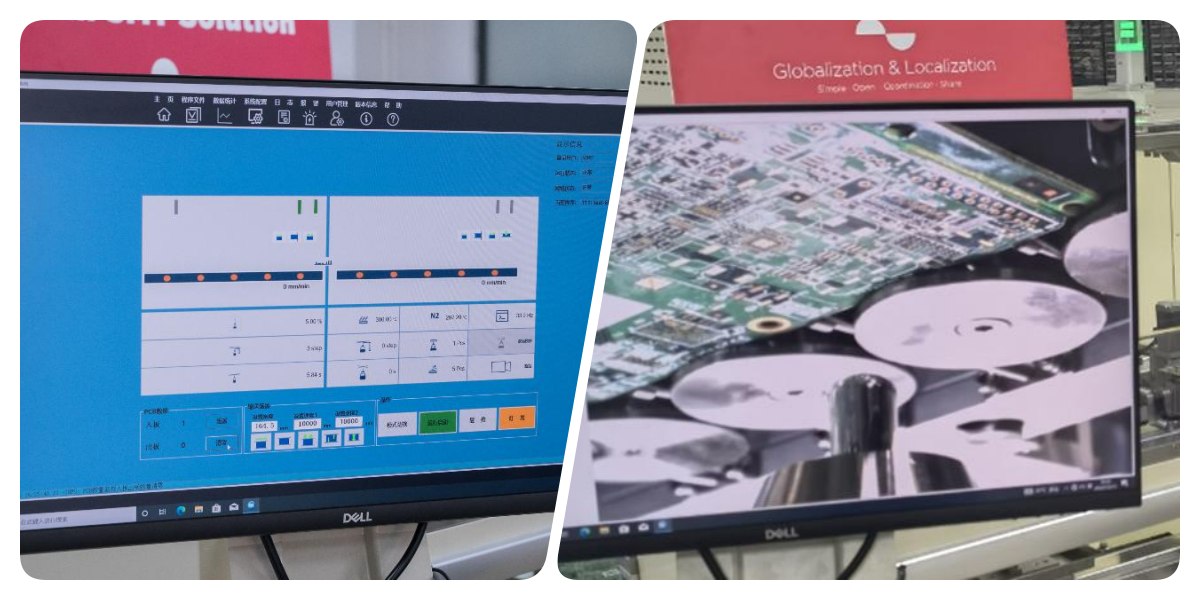

מערכת ההפעלה משפרת את השימושיות עם עיצוב אינטואיטיבי. הוא מציע מצב תכנות מודרך עם תכנות מהיר של CCD וזיהוי חרירי אוטומטי ליעילות. תכנות תמונה מאפשרת תיקון ואימות קואורדינטות, בעוד שממשק הדמיית נתונים בזמן אמת מאפשר מעבר בלחצן אחד לניטור הלחמת CCD. זמין במספר שפות כמו סינית, אנגלית ויפנית, הוא מתאים לקהל עולמי.
| מִפרָט
| מכונת הלחמת גל סלקטיבית מקוונת | ||||
| דֶגֶם | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| מודולרי מקוון | ספריי + חימום מראש והלחמה | ספריי + חימום + הלחמה | ספריי + חימום + הלחמה + הלחמה | ספריי + חימום + הלחמה + הלחמה + הלחמה |
| מערכת הלחמה | ||||
| כמות זרבובית | 1 | 1 | 2 | 3 |
| כמות סיר הלחמה | 1 סט | 1 סט | 2 סטים | 3 סטים |
| סיר כפול (אופציה) | N/a | אוֹפְּצִיָה | אוֹפְּצִיָה | אוֹפְּצִיָה |
| כוח סיר הלחמה | 2.35 קילוואט | 2.35 קילוואט | 4.70 קילוואט | 7.05 קילוואט |
| מערכת שטף | ||||
| מיכל אחסון שטף | 1L | 1L | 2L | 2L |
| תמיכה בשטף | אזעקת שטף, אוטומטית | |||
| זרבובית ריסוס | שסתום סילון של גרמניה (ריסוס ספוט וקו) 1 סט | |||
| גודל פיית ריסוס | 130um (אפשרות 180um, 210um) | |||
| מהירות ריסוס | 0~20 מ'מ/שנייה | |||
| מהירות תנועה של זרבובית ספריי | 0 ~ 400 מ'מ/שניות | |||
| מערכת חימום מראש | ||||
| מצב חימום מראש | אוויר חם ו-IR | אוויר חם ו-IR | אוויר חם ו-IR | אוויר חם ו-IR |
| אזור חימום מראש | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| אזור חימום מוקדם | אוויר חם למעלה: 2, IR תחתון: 1 | |||
| כוח חימום מוקדם תחתון | מקסימום 12 קילוואט | |||
| כוח חימום מוקדם העליון | מקסימום 6 קילוואט | |||
| זמן חימום | כ-15 דקות (הגדרה 150℃) | |||
| מצב שליטה | PC+PLC | |||
| מערכת הובלה | ||||
| גודל PCB (עם מתקן) | 120*60~500*500 מ'מ | |||
| החלפת PCB | באינטרנט | |||
| פינוי עליון PCB | 120 מ'מ | |||
| גובה תחבורה | 900 ± 20 מ'מ | |||
| רוחב הובלה | 60~500 מ'מ | |||
| מידות: מ'מ | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| מִשׁקָל | כ: 800 ק'ג | כ: 1200 ק'ג | כ: 1300 ק'ג | כ: 1500 ק'ג |
| רשימת ציוד קו DIP

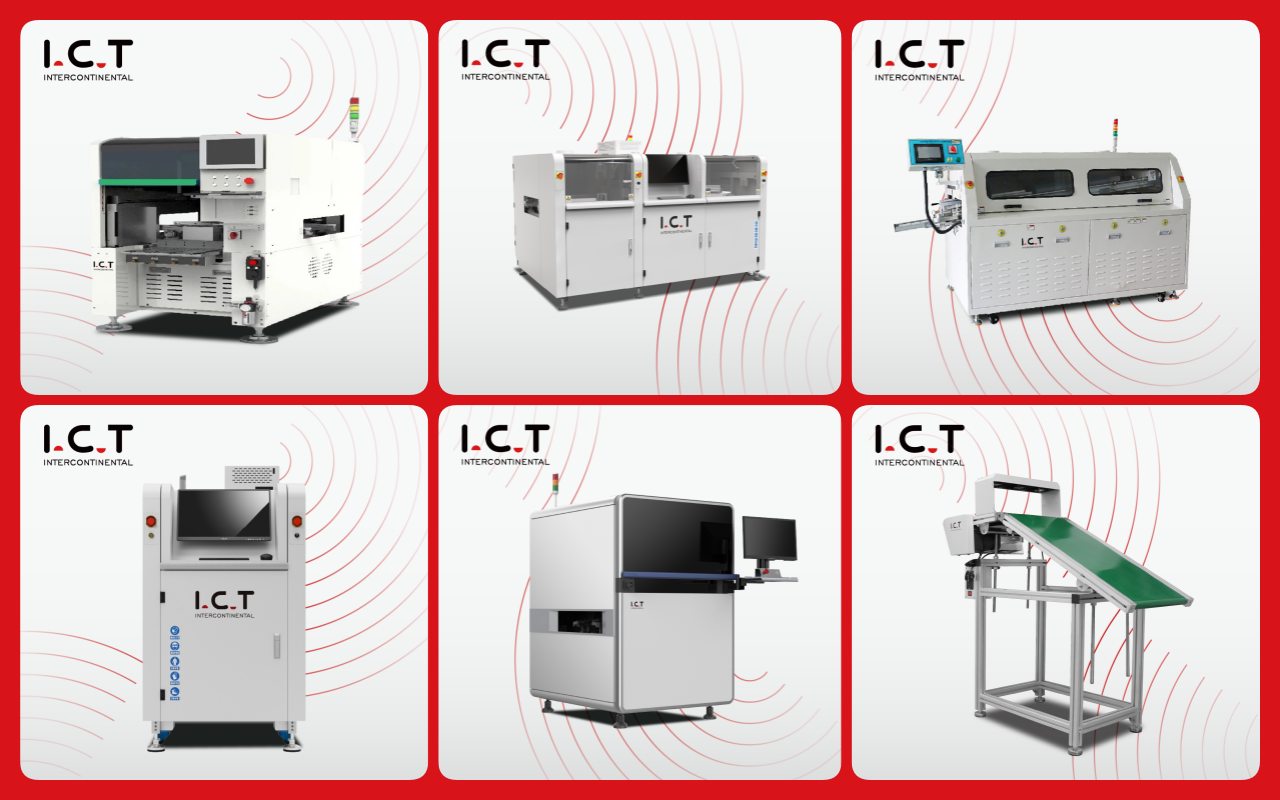

קו הייצור של DIP שלנו מציע כלים מתקדמים להרכבת PCB יעילה ומדויקת. קו DIP האוטומטי לחלוטין כולל קו הכנסת DIP למיקום מדויק של רכיבים, מעמיס גלים לכניסה חלקה של PCB, פורק גלים ליציאה בטוחה וקו רצועת הרכבה לבדיקות סופיות. קו ייצור PCB DIP איכותי זה מבטיח פעולה יציבה, הכנסת THT אמינה והרכבה חסכונית, העונה על צרכי התעשייה המגוונים. עם עיצובים מודולריים ותמיכה גלובלית מ-ICT, זה מגביר את הפרודוקטיביות למשימות דרך חור.
| סרטון הצלחת לקוחות
בשנת 2024, מהנדסי ICT נסעו לאירופה כדי לספק שירות לאחר מכירה לחברת סוללות רכב, והציגו את מכונת הלחמה סלקטיבית גלים SS550 עם הדגמת הלחמה סלקטיבית 4 צילינדרים. הסרטון הדגיש את כיול הגלים היציב של המכונה וחיבורי הלחמה באיכות גבוהה. המוצר הסופי של הלקוח, רכיבי סוללת רכב, הוצג בבירור, והראה כיצד הציוד משפר את יעילות הייצור ואיכותו. השירות המקצועי וביצועי המכונות של ICT זכו לשבחים רבים, המשקפים את חוזק התמיכה העולמי שלנו.
| שירות והדרכה מקצועיים
ICT מציע שירות והדרכה מקיפים כדי להבטיח שקט נפשי ללקוח. השירותים שלנו כוללים התקנת ציוד, תחזוקה ותמיכה טכנית, כאשר מהנדסים מספקים הדרכה באתר המותאמת לצרכים שלך. ההדרכה מכסה תפעול, הגדרות פרמטרים ופתרון בעיות לשליטה מהירה. אנו מספקים גם סיוע מרחוק וטיפים לאופטימיזציה קבועים כדי להתאים לשינויים בייצור. עם 25 שנות מומחיות, ICT מחויבת לבניית שותפויות ארוכות טווח ולשיפור היעילות שלך.
| שבחי לקוחות
הלקוחות משבחים מאוד את מהנדסי התקשוב על המקצועיות והמענה המהיר. הריתוך היעיל והביצועים היציבים של המכונה זוכים להערכה רבה כנכסי ייצור מרכזיים. האריזה המוקפדת שלנו מבטיחה משלוח בטוח, בעוד שפתרון בעיות מהיר זוכה לשבחים עקביים, מחזק את אמון הלקוחות ב-ICT
| אישורי תעשייה
ICT מחזיקה בתעודות בינלאומיות כמו CE, RoHS ו-ISO9001, המאשרת שהציוד שלנו עומד בתקני בטיחות ואיכות גלובליים. בבעלותנו גם מספר פטנטים, המציגים חדשנות בטכנולוגיית הלחמה סלקטיבית. אישורים אלה משקפים את המסירות של ICT לאיכות ולאמון הלקוחות.
| אודות חברת ICT ומפעל

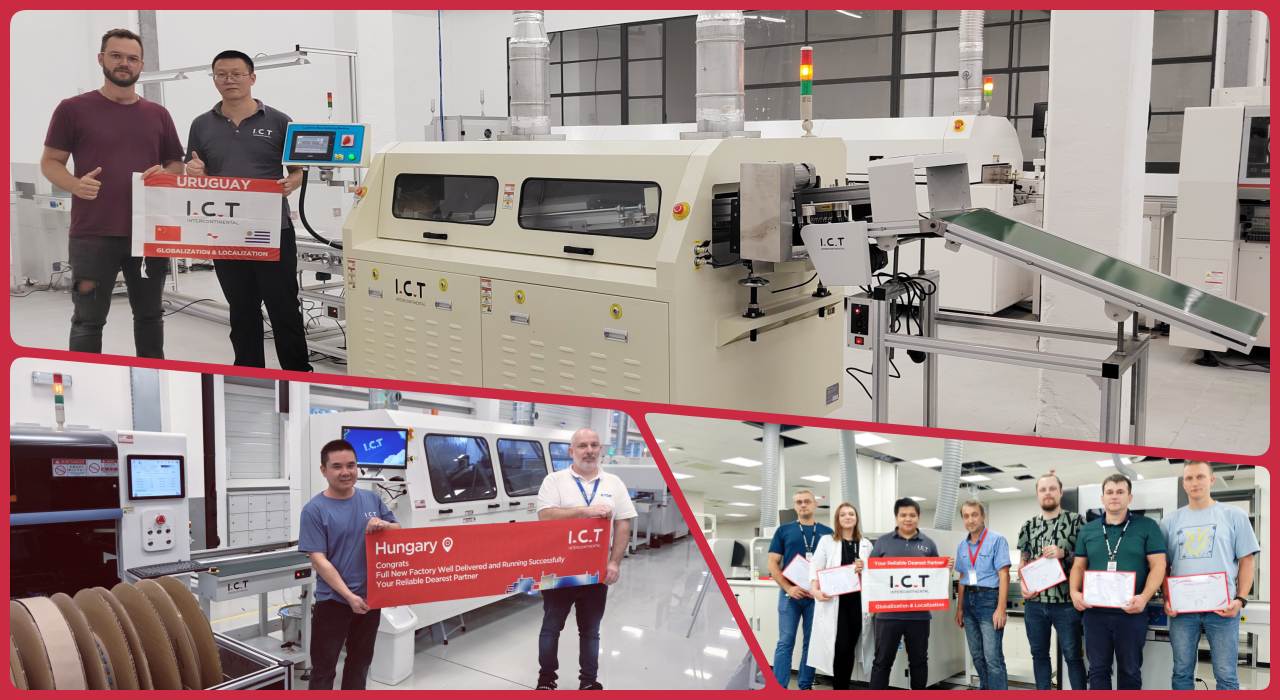

ICT היא חברה מובילה עם מו'פ וייצור פנימיים, המעסיקה צוות גדול שצמח במהירות בשנים האחרונות. אנו משרתים למעלה מ-1600 לקוחות ב-72 מדינות, נתמכים על ידי מפעל עם תהליכי בדיקה קפדניים ומערכת ניהול איכות חזקה. עם ניסיון של 25 שנים, ICT ממשיך לחדש, ומספק פתרונות אמינים לתעשיית ייצור האלקטרוניקה העולמית.
