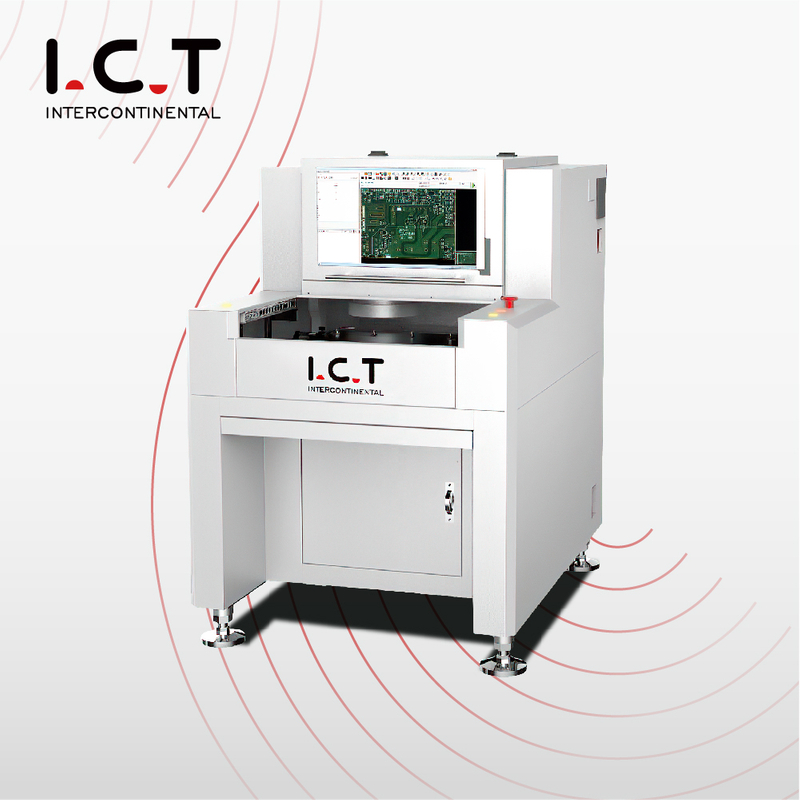

Off Line AOI V8
מָבוֹא:
עבור SMT טרום זרימה חוזרת, בדיקה מוטבעת לאחר זרימה חוזרת.
פלטפורמת גרניט, משפרת מאוד את הדיוק והיציבות של המכונה.
מקור תאורת LED RGB+W לתכנות.
עדשה טלצנטרית עם הגדלה מתמדת ותגובת עיוות נמוכה לקומפון גבוה.
תכונות:
1. פונקציית איסוף ואחסון אוטומטית של יומן, פונקציית אזהרה/אזעקה של NG, תכנות וניפוי באגים מרחוק.
2. יכולת בדיקה: לא מספקת, קצרה, חור מוחלש, סיכת כיסוי הלחמה, זיהום, חוסר יישור, חלק חסר, מוטה, לוח מודעות, הרכבה
בצד, מתהפך, חלק לא נכון, פגום, צף, קוטביות, הלחמה פסאודו, הלחמה ריקה, דבק מוגזם וכו'.
3. Perfect SPC אוסף מידע NG במצב לא מקוון ומייצר כל מיני טבלאות ייצור באופן אוטומטי.

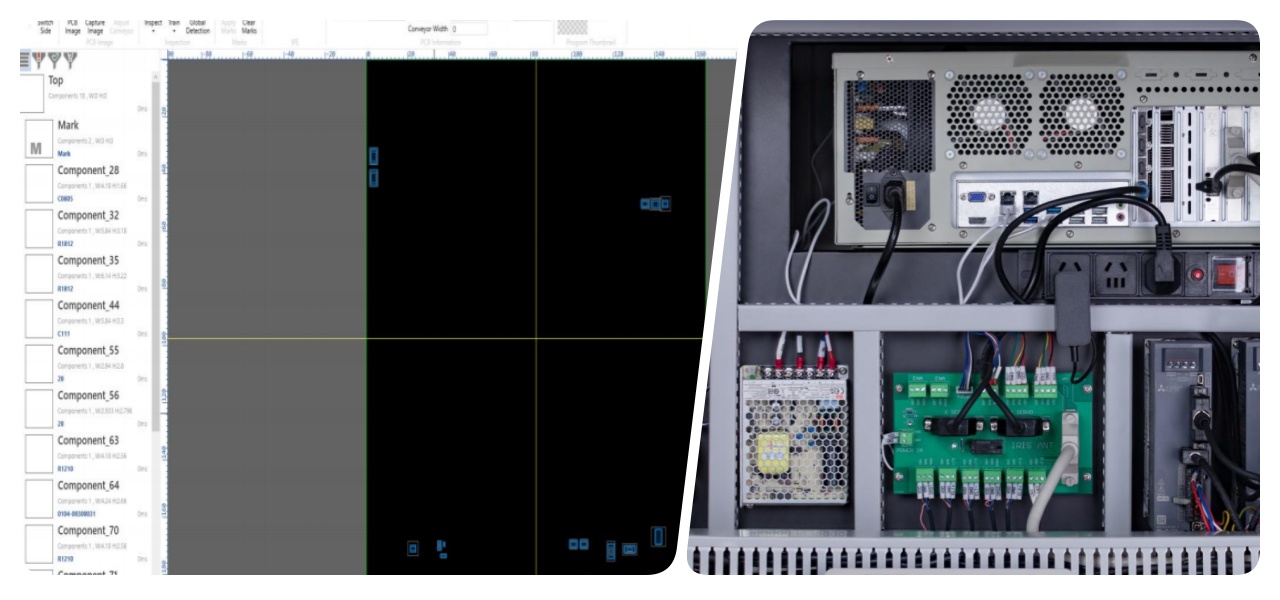

4. פונקציית מרכז בקרה בוגרת, ממשק תוכנה ברור.
5. יציבות טובה (GR&R<10% @6 Sigma,CPK>1.33(דיוק סטיית הבדיקה פחות מ-±0.25 מ'מ.
6. תנועה של מצלמה, מסוע קבוע במהלך הבדיקה.
7. עיוות PCB: סה'כ כיול סימון פיצוי, פיצוי מסגרת מיקום רכיב.
פלטפורמה ומסגרת גרניט

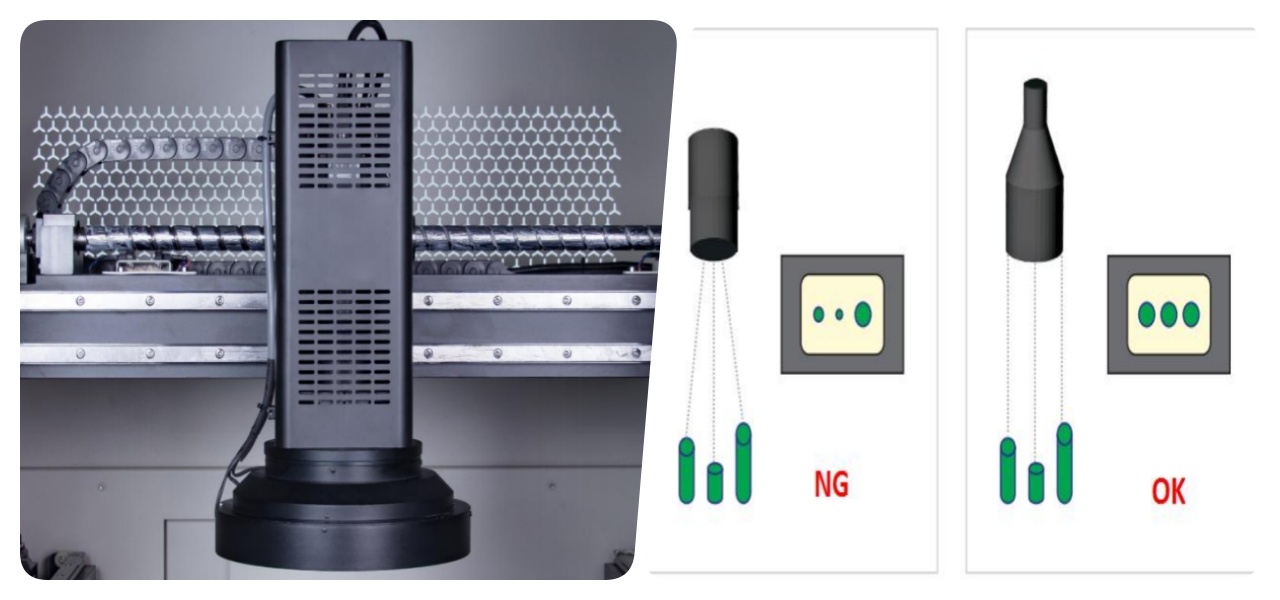

מצלמה תעשייתית+עדשה טלצנטרית
כל עמדת הסיוע של FOV
דֶגֶם | I.C.T-V8 | I.C.T-V8XL |
FOV | 15u(38.4*28.8 מ'מ) | |
מַצלֵמָה | מצלמה דיגיטלית דיגיטלית חכמה 5M פיקסל | |
עֲדָשָׁה | עדשה טלצנטרית | |
אוֹר | אור LED טבעות 4, RGB+W | |
פריט בדיקה | בדיקת רכיבים, בדיקת הלחמה | |
מיני רכיב | 03015שבב, IC 0.3pitch ובצורה מיוחדת | |
מערכת הפעלה | Windows 7 | |
גודל PCB | 50*50~430*330 מ'מ | 50*50~650*510 מ'מ |
עובי PCB | 0.3 ~ 6.0 מ'מ | |
עיוות PCB | ±3.0 מ'מ | |
משקל PCB | מקסימום: 10 ק'ג | |
גובה PCB | למעלה: 25-60 מ'מ, תחתון: 25-80 מ'מ מתכוונן | |
דרייבר X/Y | דרייבר סרוו AC, דיוק חוזר 0.01 מ'מ | |
פּלַטפוֹרמָה | גרָנִיט | |
כּוֹחַ | AC220 50/60Hz,2.5A | |
תִקשׁוֹרֶת | SMEMA | |
מִשׁקָל | 500 ק'ג | 600 ק'ג |
מֵמַד | 880*1170*1350 מ'מ (לא כולל האור) | 1080*1470*1370 מ'מ (לא כולל האור) |
* I.C.T ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להתעדכן ללא הודעה מיוחדת.
