X-7100
I.C.T
X-ray inspection machine
| כַּמוּת: | |
|---|---|
| ICT X-7100 מכונת בדיקת רנטגן PCB
ה-ICT X-7100 הוא מכונת בדיקת רנטגן SMT PCB לא מקוונת, המיועדת לבדיקות פנימיות מפורטות בייצור אלקטרוניקה. הוא מצטיין באיתור בעיות כמו בועות אוויר, חללים, קצרים, מעגלים פתוחים, הלחמה חסרה וסדקים ברכיבים. עם תכונות כמו תכנות CNC לזיהוי אוטומטי וממשק ניווט חזותי, זה מפשט את התהליך עבור המפעילים. מכונת בדיקת רנטגן PCB זו תומכת ביישומים שונים, החל מ-SMT ו-BGA ועד לסוללות ליתיום וחלקי רכב. הפאנל השטוח הדיגיטלי ברזולוציה גבוהה וצינור הרנטגן היציב שלו מבטיחים תמונות ברורות, בעוד שאישורי בטיחות כמו EU CE ו-ISO הופכים אותו לאמין. אידיאלי לבקרת איכות, זה עוזר ליצרנים להפחית פגמים ולשפר את אמינות המוצר בצורה ידידותית למשתמש.
| תכונה

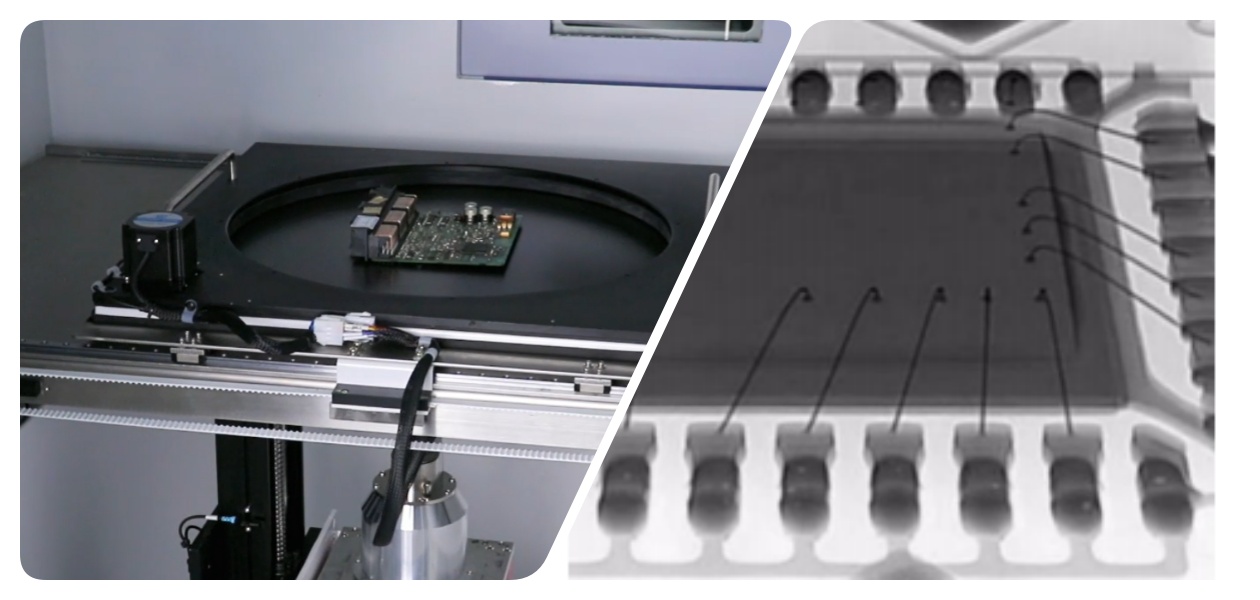

מכונת בדיקת רנטגן PCB ICT X-7100 משתמשת בגלאי פאנל שטוח דיגיטלי ברזולוציה גבוהה עם 1536x1536 פיקסלים, המספק תמונות חדות לזיהוי פגמים מדויק. תכונה זו לוכדת תיקונים בזמן אמת ומציעה מצבי רווח מרובים עבור נראות טובה יותר. זה עוזר לזהות בעיות זעירות כמו פגמים בכדור הלחמה או בעיות הדבקת חוטים במוליכים למחצה. עם חיישני קירור וטמפרטורה פסיביים, הוא שומר על ביצועים עקביים במהלך הפעלות ארוכות. זה הופך את מכונת בדיקת קרני הרנטגן לחיונית עבור תעשיות הזקוקות לתצוגות פנימיות מדויקות, מה שמבטיח פחות שגיאות בייצור.

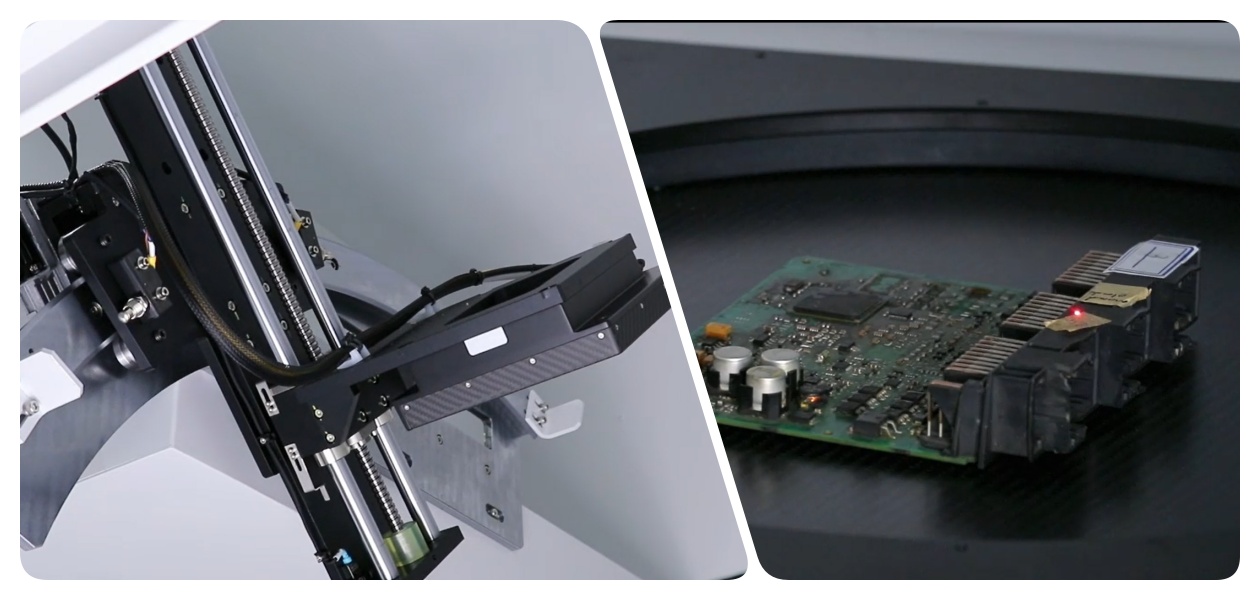

תכנות CNC במכונת בדיקת רנטגן PCB זו מאפשרת סריקה אוטומטית של עמדות דגימה מרובות ללא קלט ידני. הוא תומך בפונקציות מערך עבור דגימות מרווחים קבועים, ומאיץ את הבדיקות בהגדרות בנפח גבוה. מפעילים יכולים להגדיר תוכניות בקלות באמצעות לחיצות עכבר, תוך צמצום זמן ושגיאות. מערכת נגד התנגשות מגנה על המכשיר בזמן תנועה. מכונת בדיקת רנטגן SMT PCB לא מקוונת זו מושלמת לבדיקות אצווה בקווי SMT, להגברת היעילות והחזרה.
כלי מדידה חד-פעמיים ב-X-7100 מחשבים במהירות את גודל הבועות, שיעור הריק וגובה ההלחמה. זה מסייע בבדיקות איכות עבור חיבורי הלחמה במכלולי PCBA. תכונת הדמיית הצבע משפרת את התצפית בתמונה לניתוח טוב יותר. מצויד בבקרת ג'ויסטיק להתאמות מדויקות, הוא מבטיח תוצאות מדויקות. כמכונת בדיקת רנטגן PCB רב-תכליתית, היא חלה על חומרים שונים כמו קרמיקה ופלסטיק, ומסייעת במניעת פגמים.
| מִפרָט
| פָּרִיט | דֶגֶם | ICT X-7100 |
| צינור רנטגן | סוּג | צינור סגור |
| מֶתַח | 90kV | |
| זרם חשמלי | 200uA | |
| רזולוציה מרחבית | 5 מיקרומטר | |
| פאנל שטוח | שיטת לכידת תמונה | הדמיה דיגיטלית שטוחה |
| דיוק הדמיה | 85 מיקרומטר | |
| ערך צפיפות כמותי של המרת A/D | 16 סיביות (65536) | |
| הַחְלָטָה | 1280*1024 פיקסלים | |
| קצב פריימים לרכישה | 30 FPS | |
| מַעֲרֶכֶת | הַגדָלָה | פי 200 |
| מַעֲרֶכֶת הַפעָלָה | Windows 10 | |
| כּוֹחַ | AC110-220V, 50-60HZ, 1200W | |
| בדיקת בטיחות קרינה | <1 uSV/H | |
| מִבְנֶה | מקסימום גודל טעינה | 540 מ'מ * 540 מ'מ |
| מקסימום אזור בדיקה | 510 מ'מ * 510 מ'מ | |
| מקסימום משקל טעינה | ≤10 ק'ג | |
| זווית סיבוב פלטפורמה | 60° | |
| מֵמַד | 1100*1360*1750 מ'מ | |
| מִשׁקָל | 950 ק'ג | |
| תנועת פלטפורמה | אוטומטי / ידני |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
קו ייצור PCBA באיכות גבוהה כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
| סרטון הצלחת לקוחות
בסרטון שלנו, אנו מציגים את ICT X-7100 PCB לבדיקת רנטגן בפעולה במפעל האלקטרוניקה של הלקוח. הסרטון מתחיל בסקירה כללית של המראה החיצוני המלוטש שלו ופונקציות המפתח כמו בקרת ג'ויסטיק וממשק תכנות. בפנים, הוא חושף את שפופרת הרנטגן בעלת הדיוק הגבוה של Hamamatsu ואת גלאי הפאנל השטוח הדיגיטלי. במהלך הפעולה, המכונה סורקת דגימות PCBA, ומזהה בועות BGA וכדורי הלחמה בזמן אמת. מהנדסים מדגימים מצב אצווה אוטומטי על סוללות ליתיום ורתמות תיל, תוך הדגשת מדידות מהירות של חללים והטיות של עד 60 מעלות. הגדרה זו עזרה ללקוח לשפר את זיהוי הפגמים ב-30%, והבטיחה איכות גבוהה יותר בקו הייצור ה-SMT שלו. הסרטון מדגיש כיצד מכונת בדיקת רנטגן SMT PCB לא מקוונת זו משתלבת בצורה חלקה בזרימות עבודה לקבלת תוצאות אמינות.
| תמיכה בשירות והדרכה
ICT מציעה שירותים והדרכה מקיפים עבור מכונת בדיקת רנטגן PCB. הצוות שלנו מספק התקנה באתר, תחזוקה שוטפת ותמיכה טכנית מהירה כדי שהציוד שלך יפעל בצורה חלקה. תוכניות ההדרכה מכסות פרוטוקולי תפעול, תכנות ובטיחות בסיסיים, המותאמים למפעילים עם הוראות פשוטות. אנו כוללים גם עצות לאופטימיזציה של תהליכים כדי לשפר את יעילות הייצור שלך. עם מרכזי שירות גלובליים, אנו מבטיחים זמני תגובה מהירים וזמינות חלקי חילוף. תמיכה זו מסייעת ללקוחות למקסם את הפוטנציאל של המכונה ללא זמן השבתה.
| מה לקוחות אומרים
הלקוחות שלנו משבחים את מהנדסי ה-ICT על כישורי ההתקנה ופתרון התקלות המומחים שלהם. הם אוהבים את מכונת בדיקת רנטגן PCB בגלל הזיהויים המדויקים והשימוש הקל שלה. רבים מדגישים את האריזה המאובטחת והמשלוח המהיר שלנו שמונעים נזק. תשובות מהירות לשאילתות פותרות בעיות באופן מיידי, ובונות אמון. בסך הכל, לקוחות מדרגים אותנו מאוד עבור ציוד ושירות אמינים.
| הסמכות ותקנים
ICT מחזיקה בתעודות מפתח כמו CE, RoHS, ISO9001 ופטנטים שונים. אלה מבטיחים שמכונת בדיקת רנטגן PCB שלנו עומדת בתקני בטיחות ואיכות בינלאומיים. CE מאשרת עמידה בתקנות האיחוד האירופי לבריאות וסביבה. RoHS מבטיח שאין חומרים מזיקים. ISO9001 משקף את מערכת ניהול האיכות החזקה שלנו. פטנטים מגנים על תכונות חדשניות כמו כלי מדידת בועות. זה הופך את המוצרים שלנו לאמינים ברחבי העולם.
| אודות חברת ICT והמפעל שלנו
ICT היא ספקית מובילה עם מו'פ וייצור פנימיים, המעסיקה למעלה מ-89 עובדים במתקן של 12,000 מ'ר. גדלנו במהירות מאז 2012, שרתנו יותר מ-1,600 לקוחות ב-72 מדינות. המפעלים שלנו עוקבים אחר תהליכי בדיקה קפדניים ומערכות ניהול איכות כדי להבטיח סטנדרטים גבוהים. אנו מציעים פתרונות SMT מלאים, מתכנון ועד אופטימיזציה, ועוזרים ללקוחות לבנות קווי ייצור יעילים ברחבי העולם.
