ICT-4034
I.C.T
| כַּמוּת: | |
|---|---|
| מכונת הדפסה SMT PCB
מכונת הדפסת ה-PCB ICT-4034 מטפלת ב-PCB עד 400x340 מ'מ עם מחזורים של 7 שניות. חזור על דיוק של ±0.01 מ'מ והדפס דיוק של 0.025 מ'מ מתאים לצרכי LED ומכוניות. כיול PCB אוטומטי, איזון לחץ וניקוי שבלונות חותכים צעדים ידניים. הוא תומך בדבק עבור יישומי מדפסת הלחמה LED. מכונת ההדפסה בסין משתמשת ב-Windows 10 לשליטה פשוטה. Industry 4.0 ו-MES מאפשרים ניטור בזמן אמת. ICT מציע הכשרה מלאה ואופטימיזציה. צור קשר לפרטי מחיר מכונת מדפסת pcb.
| תכונה
מגב מתלה גשר קשת מקשר ישירות עם שני מנועים. זה שולט בלחץ משני הצדדים בצורה מדויקת. מסילות ההחלקה שומרות על יציבות לפני ואחרי ההדפסה. משוב בזמן אמת מבטיח יצירת הדבקה מושלמת. מכונת ההדפסה PCB מתאימה ללוחות LED בעלי גובה דק. חלקים יפניים וגרמניים מיובאים מפחיתים כשלים. זמן השבתה נמוך לאורך עשר שנות חיי שירות. זה חוסך הלחמה ומגביר את התפוקה בקווים בנפח גבוה. שיטות הפרדה אוטומטיות מונעות נזק לשבלונה או ל-PCB.
מערכת חגורות מונעת חסימות עם מהירות מנוע מדויקת של עד 1500 מ'מ לשנייה. כיוונים עוברים שמאל-ימין או ימין-שמאל בחופשיות. מהדקי צד ואקום מחזיקים לוחות עם עיוות מתחת ל-1%. זה מבטיח מגע חלק להדפסות איכותיות. מכונת ההדפסה בסין תומכת בפינים מגנטיים ובשולחנות למעלה למטה. עמדות העצירה מדויקות למעבר מהיר מתחת ל-5 דקות. הוא מטפל בעובי PCB 0.4-6 מ'מ באופן ידני או אוטומטי. אמין עבור ערך מחיר מכונת מדפסת pcb.
יבש, רטוב, מצבי ואקום מנקים את הסטנסיל לחלוטין. עיצוב CCD נפרד וריסוס מפזר אלכוהול באופן שווה. תוכנה שולטת בנייר ובנוזל כדי לצמצם עלויות. פליטה חזקה מסירה שאריות במהירות. מדפסת הלחמה LED שומרת על איכות גבוהה לאורך ייצור ארוך. אפשרות ידנית מוסיפה גמישות. זה מונע פגמים משבלונות מלוכלכות. תחזוקה קלה שומרת על יעילות גבוהה.
| מִפרָט
| דֶגֶם | ICT-4034 | ICT5134 | ICT-5151 |
| גודל מסגרת (מ'מ) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| גודל PCB (מ'מ) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| כיוון תחבורה | שמאל-ימין; ימין-שמאל; שמאל-שמאל; ימין-ימין | ||
| מערכת תמיכה | סיכה מגנטית/שולחן למעלה למטה מותאם/גוש תמיכה | ||
| מערכת הידוק | הידוק צד (זרבובית ואקום, לחץ Z נשלף אוטומציה הוא אופציה) | ||
| ראש מדפסת | שני ראשי הדפסה ממונעים עצמאיים | ||
| סוג מגב | נירוסטה (סטנדרטית), פלסטיק | ||
| מערכת ניקוי | יבש, רטוב, ואקום | ||
| בְּדִיקָה | בדיקת דו מימד (סטנדרטי) | ||
| ספק כוח | AC:220±10%,50/60HZ,3Kw | ||
| שיטת בקרה | שליטה במחשב | ||
| מימד (מ'מ) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| דֶגֶם | ICT-6534 | ICT-6561 | ICT-9060 |
| גודל מסגרת (מ'מ) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| גודל PCB (מ'מ) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| מימד (מ'מ) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.

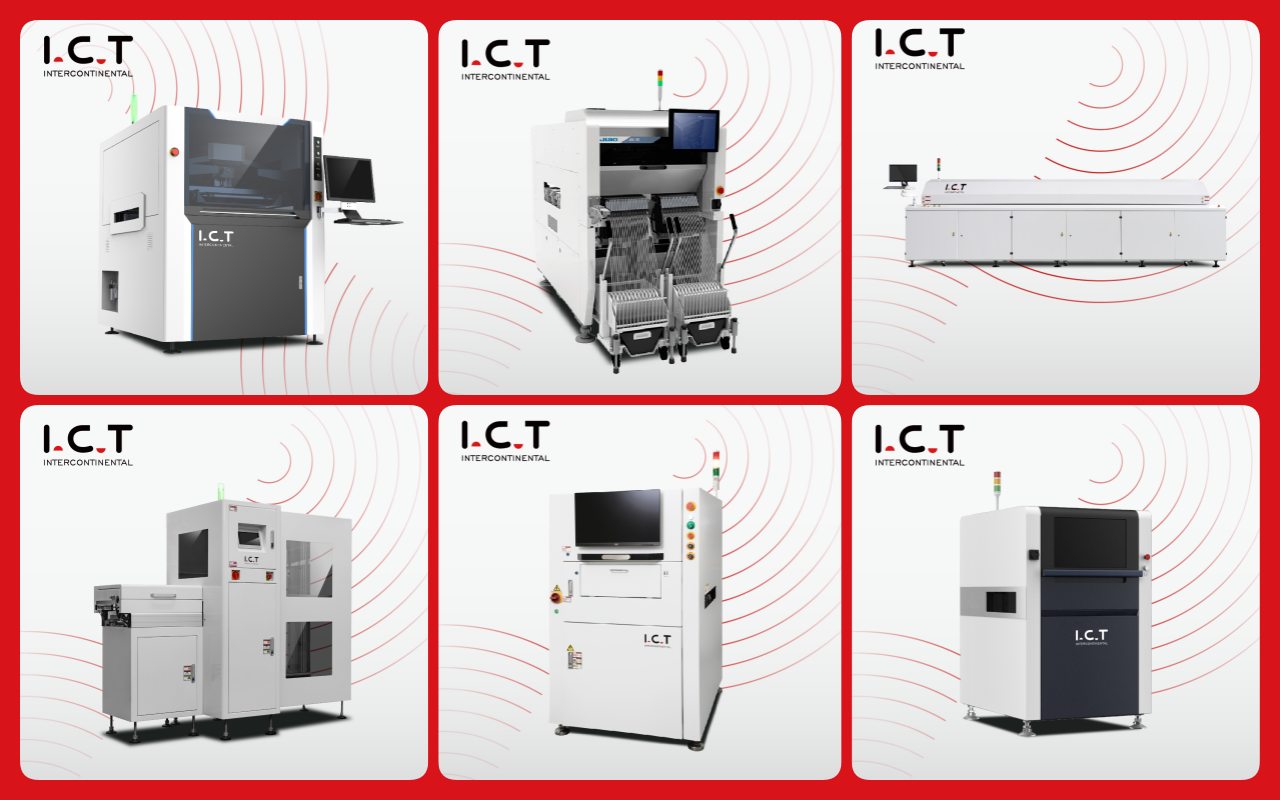

| רשימת ציוד קו SMT

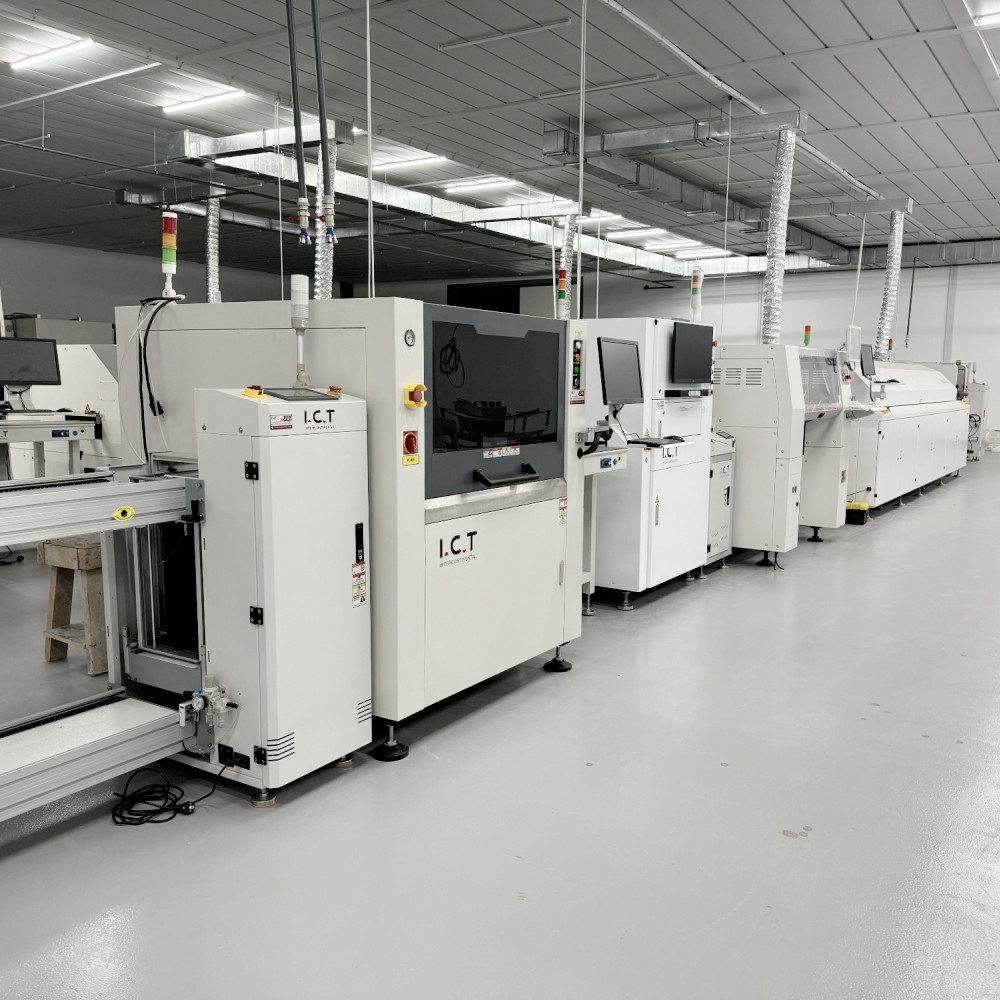

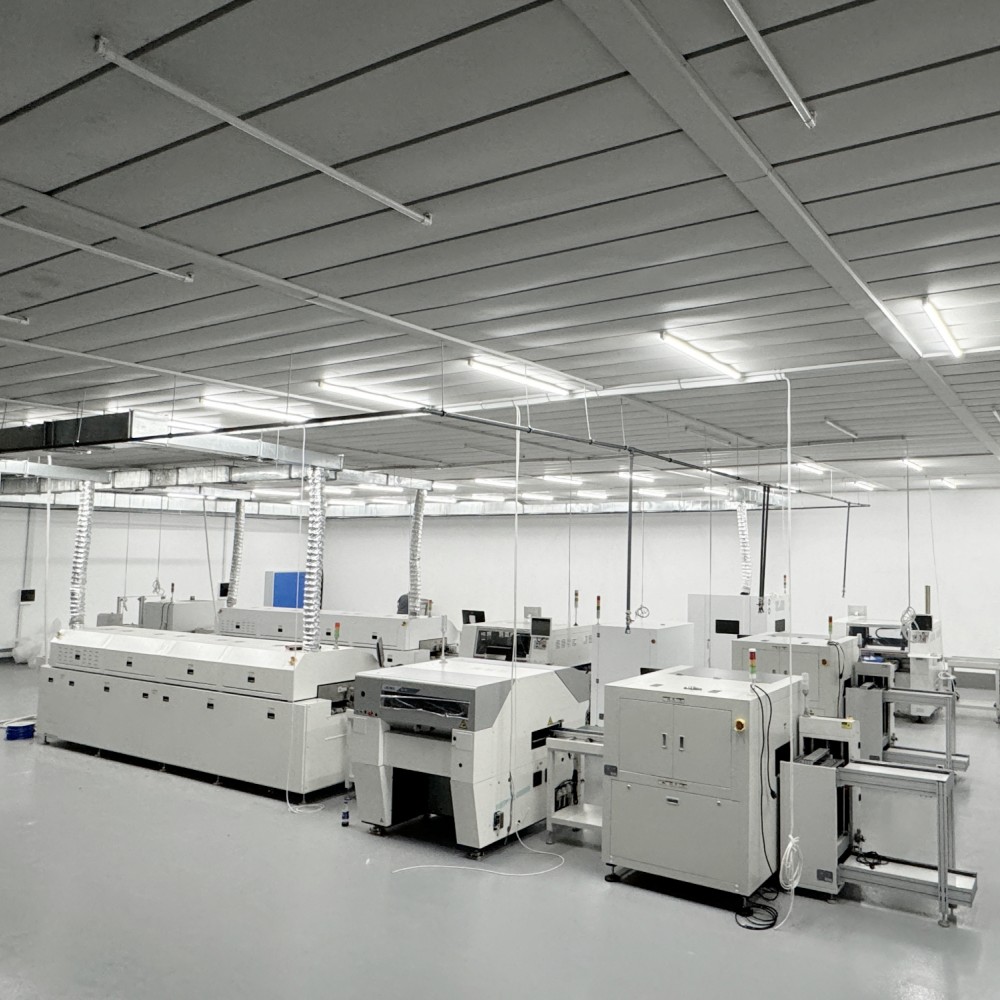

קו הייצור האיכותי שלנו PCBA כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| מטען PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור: מכונת סימון לייזר/ מתקן תוויות /מדפסת הזרקת דיו |
| סרטון תיאור מקרה להצלחת לקוחות

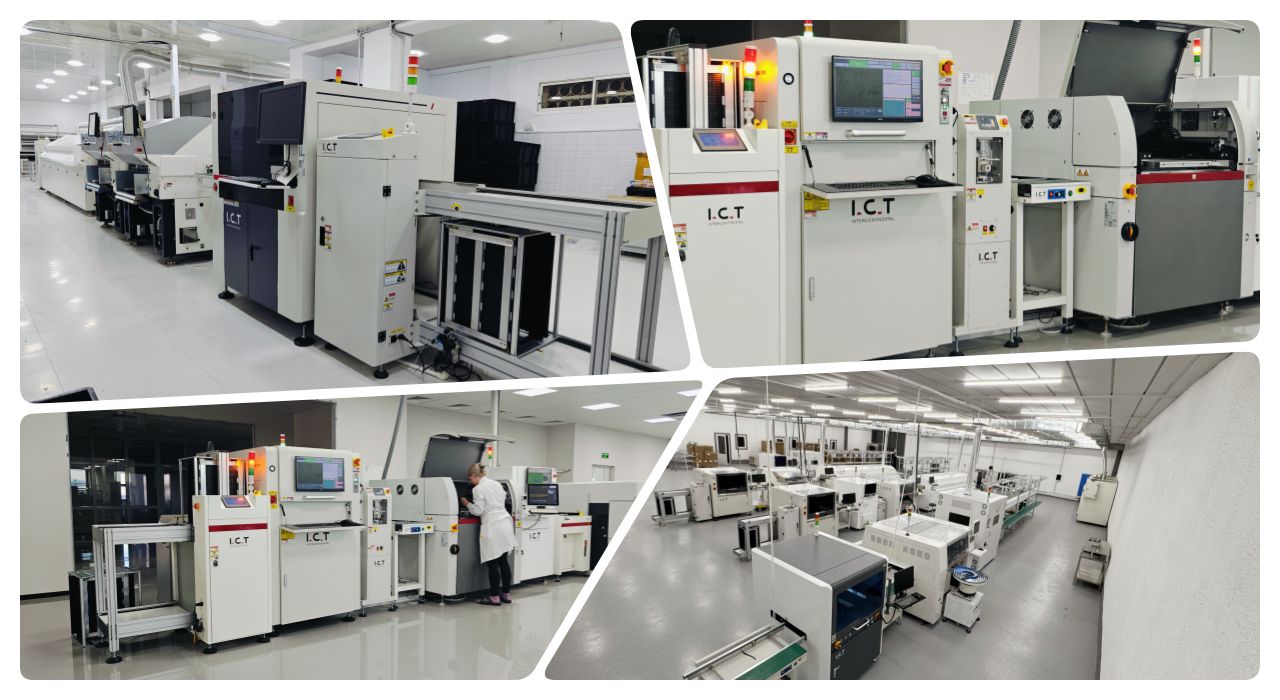

ICT שלח מהנדסים לצפון אמריקה למפעל למכשירי יופי. הם התקינו שני קווי SMT הכוללים את מכונת ההדפסה PCB. ההגדרה כללה כיול מלא, בדיקות ובדיקות יישור. הצוות המקומי קיבל הדרכה על כיול אוטומטי, הגדרות לחץ ושילוב MES. קווים השיגו קבלה מהירה עם דיוק גבוה עבור רכיבים קטנים. הלקוח העריך פתרון מהיר וטיפים לתהליך. זה מדגים מומחיות גלובלית של ICT ותמיכה אמינה בפרויקטים בינלאומיים.
| שירות ותמיכה גלובלית בהדרכה
ICT מספקת התקנה מלאה, תחזוקה והדרכה עבור מכונת ההדפסה PCB. מומחים באתר מטפלים בהגדרה, כיול ואופטימיזציה של קווים. אבחון מרחוק מתקן תקלות במהירות. ההדרכה כוללת שימוש בממשק, ניתוח יומן והגדרת תוכנית תוך 5-10 דקות. אנו מסתגלים לשינויים בייצור לתפוקה טובה יותר. מרכזים ברחבי העולם מלאי חלקים לאספקה מהירה. שותפות ארוכת טווח מבטיחה תפעול חלק ושדרוגים. שאל על מחיר מכונת מדפסת pcb עם חבילות שירות.
| ביקורות לקוחות
המשתמשים משבחים את מהנדסי ה-ICT על ההתקנה המקצועית בחו'ל ועל התגובות המהירות. מכונת ההדפסה PCB מציעה ביצועים יציבים עם תקלות מינימליות. אריזה בטוחה מגיעה שלמה ברחבי העולם. פתרונות מהירים שומרים על זרימת ייצור. יצרנית LED אחת אמרה, 'דיוק שיפר מאוד את ההרכבה שלנו.' אחרת העריכה הכשרה קלה וחיסכון בעלויות. אמין לצרכי מכונת דפוס בסין.
| הסמכות ותקנים
ICT תואם ל-CE, RoHS, ISO9001 לבטיחות וסביבה. הפטנטים מכסים ניקוי קשת, בקרת לחץ, מניעת התנגשות ומערכות הובלה. חידושים אלו מבטיחים איכות הדפסה מעולה וחיי שבלונה. סטנדרטים גלובליים בונים את אמון הקונים.

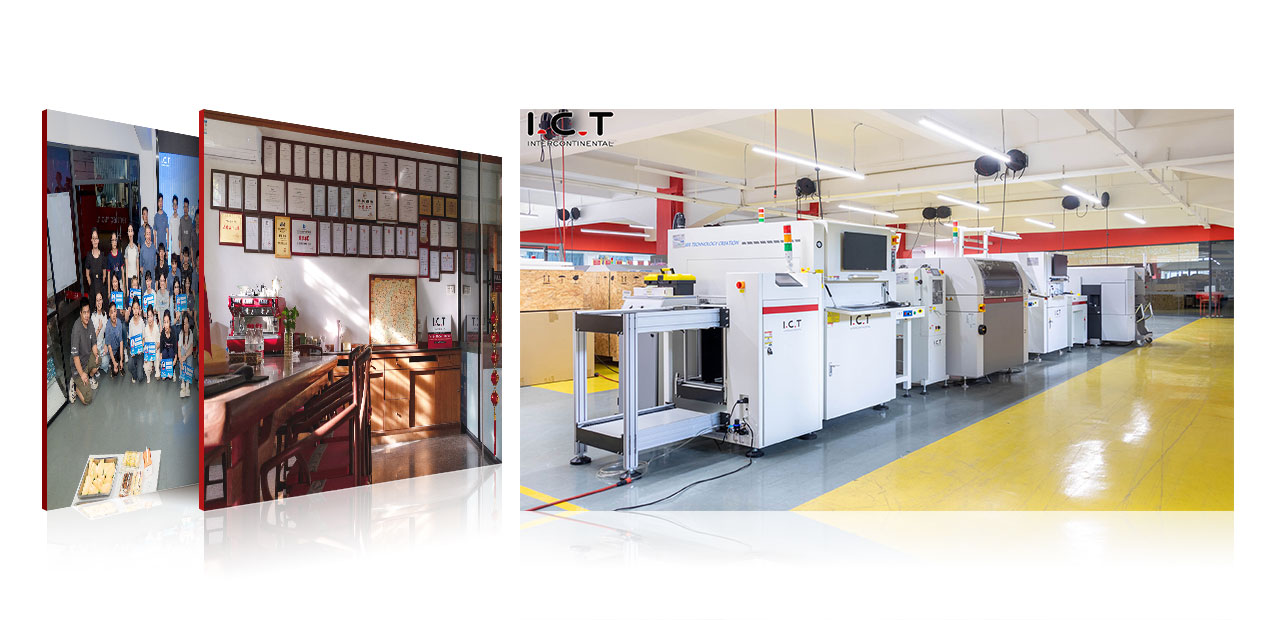

| אודות חברת ICT ומפעל ה-SMT שלנו
ICT מפתחת ומייצרת בארגון עם 89 עובדים ו-20 מהנדסים. אנו משרתים למעלה מ-1600 לקוחות ב-72 מדינות עם צמיחה מהירה. בדיקות איכות קפדניות וניהול מכסים קווי SMT מלאים. מרכזי מכירות ושירות גלובליים מספקים עזרה מקומית. זה תומך במכונת הדפסה PCB אמינה ובפתרונות כולל.
