| סקירת מדפסת SMD
מדפסת Smt אוטומטית עם דיוק גבוה לייצור אמין
מדפסת smd מבית ICT מציבה סטנדרט חדש ביישום הדבקת הלחמה SMT, המשלבת מהירות, דיוק ואוטומציה עבור מפעלים מודרניים. מדפסת סטנסיל זו מספקת זמן מחזור של 7 שניות עם יכולת חזרה של ±0.01 מ'מ ודיוק הדפסה של ±0.025 מ'מ. הוא כולל כיול PCB אוטומטי, לחץ מגב מתכוונן, הדפסה עצמאית וניקוי שבלונות כדי למנוע שגיאות ידניות ובזבוז. נבנה עם רכיבי פרימיום ממנועי Panasonic, מדריכי Rexroth וחיישני Omron, הוא משלב מערכות Industry 4.0 ו-MES לניטור תהליכים בזמן אמת והחלפת נתונים. אידיאלי עבור מוצרי אלקטרוניקה, רכב, LED והרכבה כללית של PCB, הדפסת Pcb מדפסת הלחמה זו תומכת בהדפסת דבק ותאימות SMEMA לחיבור קו קל. בדיקות האיכות הקפדניות של ICT מבטיחות יציבות ארוכת טווח, ועוזרות לך להשיג תפוקות גבוהות יותר, עלויות נמוכות יותר, וייצור ניתן להרחבה בקו מדפסות משחת הלחמה.
| תכונה
ראש ההדפסה התלוי של גשר הקשת משתמש במנועי דריכה כפולים ברמת דיוק גבוהה כדי לשלוט במגבים באופן עצמאי, מה שמבטיח לחץ יציב בין 0-15 ק'ג ובמהירות של 10-200 מ'מ/שנייה. דיוק ההדפסה מגיע ל-±0.025 מ'מ, עם זוויות מתכווננות של 45°/55°/60° עבור הלחמה או דבק. משוב לחץ בזמן אמת ואיזון אוטומטי מונעים פגמים כמו גישור או הדבקה לא מספקת. שיטות הפרדה ניתנות לתכנות מנתקות את המגב, הסטנסיל והמצע בצורה חלקה. הגדרה זו במדפסת smd ממזערת בזבוז, תומכת ברכיבים בעלי גובה דק ושומרת על היווצרות משחה מושלמת לאורך ריצות, מה שהופך אותה לחיוניה עבור פעולות קו מדפסת הדבקת הלחמה באיכות גבוהה.
מסוע רצועה ייחודי מניע PCB במהירות של עד 1500 מ'מ לשנייה עם בקרת מנוע מדויקת כדי למנוע חסימות ולהבטיח מיקום מדויק. מהדקים צדדיים, חרירי ואקום ואופציונליים נשלפים בלחץ Z מחזיקים לוחות בחוזקה למגע מלא בשבלונה. גובה ההובלה הוא 900±20 מ'מ, עם זרימה גמישה שמאלה-ימין או דו-כיוונית. פינים מגנטיים וטבלאות למעלה למטה מתכוונים לעיוות PCB מתחת ל-1%. המערכת משנה מוצרים תוך פחות מ-5 דקות. חלקים עמידים כמו מיסבי NSK מפחיתים תחזוקה. עיצוב זה מגביר את התפוקה במדפסת האוטומטית Smt, ומשתלב בצורה חלקה בכל הגדרת הדפסת הדבקת הלחמה של מדפסת Pcb.
מצבי יבש, רטוב, ואקום או ידני מנקים ביסודיות סטנסילים, עם CCD מופרד מאזור הניקוי למען בטיחות. ספריי ייחודי מפיץ אלכוהול בצורה שווה מלמעלה למטה, בעוד שהתוכנה שולטת בצריכה כדי לחסוך בחומרים. מנוע פליטה ייעודי מספק ואקום חזק ועקבי. ניקוי אוטומטי לאחר הדפסות שומר על חורים נקיים ומונע זיהום. תכונה זו במדפסת הסטנסיל מבטיחה פעולה רציפה ללא נפילות איכותיות, אידיאלית למשמרות ייצור ארוכות בקו מדפסת משחת הלחמה.
| מִפרָט
| דֶגֶם | ICT-4034 | ICT5134 | ICT-5151 |
| גודל מסגרת (מ'מ) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| גודל PCB (מ'מ) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| כיוון תחבורה | שמאל-ימין; ימין-שמאל; שמאל-שמאל; ימין-ימין | ||
| מערכת תמיכה | סיכה מגנטית/שולחן למעלה למטה מותאם/גוש תמיכה | ||
| מערכת הידוק | הידוק צד (זרבובית ואקום, לחץ Z נשלף אוטומציה הוא אופציה) | ||
| ראש מדפסת | שני ראשי הדפסה ממונעים עצמאיים | ||
| סוג מגב | נירוסטה (סטנדרטית), פלסטיק | ||
| מערכת ניקוי | יבש, רטוב, ואקום | ||
| בְּדִיקָה | בדיקת דו מימד (סטנדרטי) | ||
| ספק כוח | AC:220±10%,50/60HZ,3Kw | ||
| שיטת בקרה | שליטה במחשב | ||
| מימד (מ'מ) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| דֶגֶם | ICT-6534 | ICT-6561 | ICT-9060 |
| גודל מסגרת (מ'מ) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| גודל PCB (מ'מ) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| מימד (מ'מ) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT

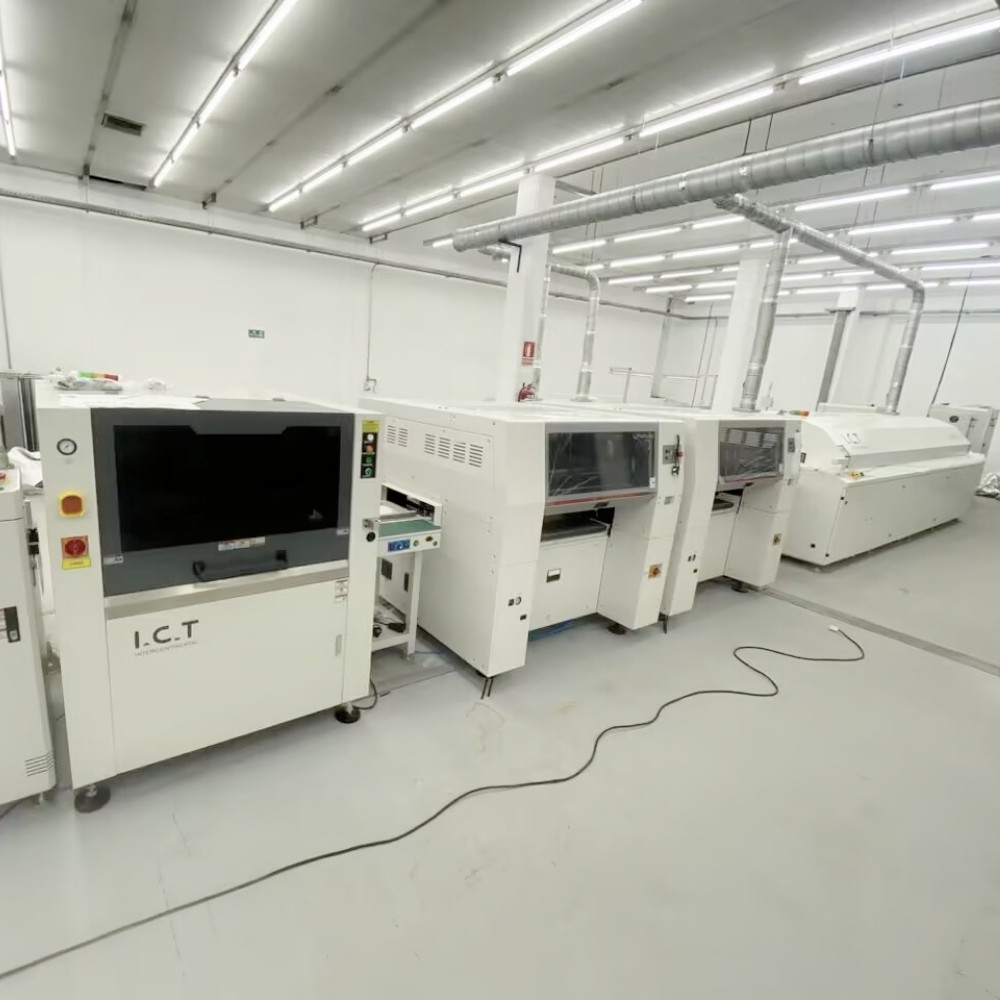

קו הייצור האיכותי שלנו PCBA כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| מטען PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור: מכונת סימון לייזר /מתקן תוויות/מדפסת הזרקת דיו |
| סרטון הצלחת לקוחות
מהנדסי ICT טסו לצפון אמריקה כדי להתקין ולתמוך בשני קווי ייצור SMT מלאים עבור יצרן מכשירי יופי. הקווים כללו מכונות סימון לייזר, מדפסת smd עם SPI, מכונות מיקום של Panasonic, תנורי זרימה חוזרת של Heller, בדיקת AOI, מסועי PCB, יחידות ניקוי PCBA ומחממי אחסון אוטומטיים של משחת הלחמה. הצוות שלנו ניהל התקנה מלאה, יישור ציוד, קישור תוכנה ואופטימיזציה של תהליכים תחת לוחות זמנים צפופים. סיפקנו הדרכה מעמיקה למפעילים מקומיים, פתרנו בעיות באתר, וכיווננו ליעילות מירבית. הקווים השיגו זמן פעולה של 99% ועברו בדיקות קבלה קפדניות של ייצור במהירות. כעת, הלקוח מייצר מכשירי יופי בנפח גבוה עבור שווקים בינלאומיים. פרויקט זה מדגים את המומחיות הגלובלית של ICT בפריסות בחו'ל, ומספקת פתרונות מפתח הבונים מערכות אמינות עם תפוקה גבוהה.
| תמיכה בשירות והדרכה
תמיכה מלאה והכשרה מקצועית
ICT מספקת שירותי מחזור חיים מלא עבור מדפסת ה-SMD שלך, החל מניתוח ביקוש, תכנון קו ופתרונות מותאמים אישית. הצוות העולמי שלנו מטפל בהתקנה, הפעלה ושילוב עם ציוד קיים באתר. תוכניות ההדרכה כוללות הפעלות מעשית לתפעול, תחזוקה, פתרון תקלות והגדרות Industry 4.0/MES, זמינות מרחוק או באופן אישי. עם שמונה סניפים ותמיכה 24/7, אנו מציעים תגובה מהירה, אספקת חלקי חילוף וביקורות תקופתיות כדי לשמור על ביצועים אופטימליים. אנו מכסים אופטימיזציה של תהליכים, שדרוגים והפחתת סיכונים כדי להוזיל עלויות ולהגביר את הפרודוקטיביות. שתף פעולה עם ICT למעברים נטולי דאגות מתכנון לייצור בקנה מידה מלא בסביבת ה-SMT Automatic Printer שלך.
| משוב חיובי מלקוחות
לקוחות מעריכים את השירות והציוד האמינים של ICT. 'המהנדסים שיבחו את פתרון הבעיה המהירה שלנו ואת ההכשרה היסודית שלנו במדפסת ה-SMD,' מציין לקוח בתחום הרכב. חברת יופי בצפון אמריקה אומרת, 'מדפסת המסך סטנסיל עולה על הציפיות עם אפס פגמים ומחזורים מהירים.' אריזות זוכות למחמאות: 'ארגזים מאובטחים הגנו על הכל במהלך משלוח למרחקים ארוכים.' זמני התגובה מרשימים: 'בעיות נפתרות תוך שעות עם אספקת חלקים מיידית.' עדויות אלו מדגישות את המומחיות המהנדסים שלנו, התמיכה הבטוחה, הניתנות להובלה, המכונות. שותפויות ארוכות טווח.
| הסמכות ותקנים
ל-ICT יש CE לבטיחות ציוד, RoHS לחומרים ידידותיים לסביבה, ו-ISO9001 למערכות ניהול איכות מקיפות. בבעלותנו מספר פטנטים בדיוק הדפסה, יעילות ניקוי, בקרת הפרדה ויציבות הובלה. אישורים אלה מבטיחים שכל מדפסת smd עומדת בסטנדרטים בינלאומיים מתכנון ועד ייצור ובדיקה.
| אודות חברת ICT ומפעל ה-SMT שלנו
ספק פתרונות SMT גלובלי
הוקמה בשנת 2012, ICT התרחבה במהירות עם 89 עובדים, כולל 20 מהנדסים, על פני 12,000 מ'ר מתקנים בדונגגוואן, סין. אנו מפעילים שמונה סניפים ומשרתים למעלה מ-1,600 לקוחות ב-72 מדינות. תהליכי המחקר והפיתוח הפנימיים שלנו, הייצור ותהליכי האיכות הקפדניים שלנו - כמו בדיקות צריבה של 48 שעות וכיולים מדויקים - מבטיחים מוצרים אמינים תחת ISO9001. עם הון רשום של 30 מיליון דולר, אנו מדגישים יושרה, פשטות, פתיחות, תיאום ושיתוף. גלובליזציה פוגשת לוקליזציה באמצעות תמיכה עולמית, המסייעת ללקוחות לבנות או לשדרג קווי SMT מאפס לנפח גבוה. הצמיחה שלנו משקפת שותפויות מהימנות ופתרונות חדשניים במפעל מלא.
