JUKI JX-350 SMT LED Mounter Pick and Place Machine

מבוא

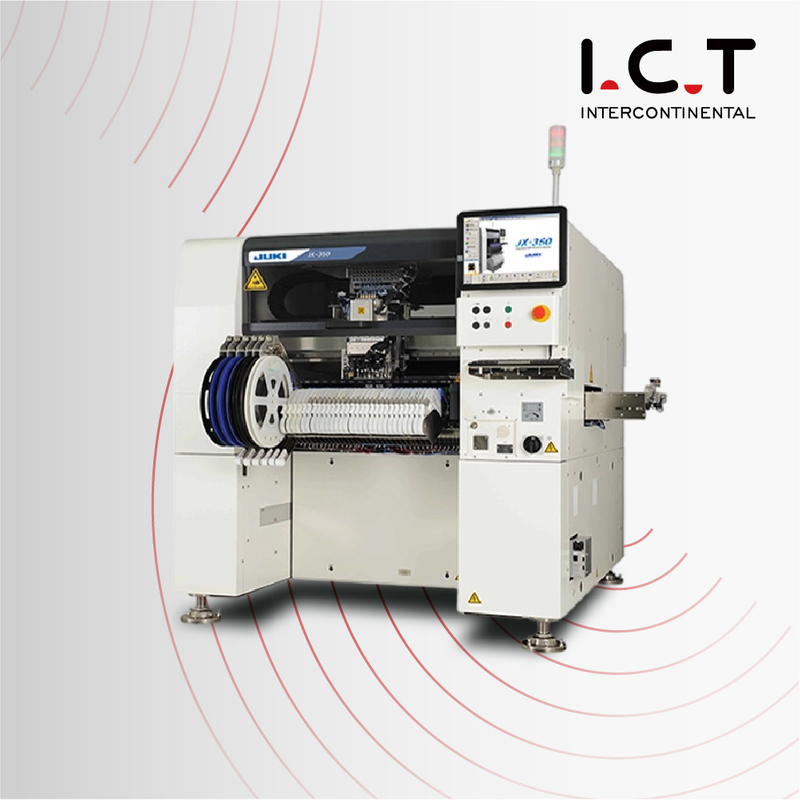

מכונת מיקום JUKI JX-350 SMT

ה-JX-350 LED Mounter החדש מציע מערכת מיקום גמישה שתוכננה במיוחד עבור מוצרי תאורת LED ותאורות אחוריות של צג LCD בינוני עד גדול.

זה יכול לתמוך בלוחות ארוכים במיוחד של עד 1,500 מ'מ ומרכוז בלייזר JUKI למיקום מהיר ודיוק גבוה מציע את הטוב ביותר בתעשייה.

תמיכת לוח ארוך במיוחד

מהירות גבוהה

דיוק גבוה

שְׁבָב

שבב 32,000CPH (מרוכז לייזר / אופטימלי) שבב 21,000CPH (מרכז לייזר / IPC9850)

מ-0603 עד □33.5 מ'מ רכיבים
מרכוז לייזר JUKI למיקום במהירות גבוהה ודיוק גבוה
איכות מיקום משופרת
בחירה חלופית לפי חרירי בורג* משיגה מיקום במהירות גבוהה עבור רכיבים גדולים עד לקוטר 25 מ'מ.
מיקום דיוק גבוה של עדשות דיפוזיה
מסוגל לייצור לוח באורך של עד 1,500 מ'מ, גודל לוח ברמה הגבוהה ביותר בתעשייה.*
שיטות אספקה שונות *

מִפרָט

גודל לוח	הידוק 1 פעם	650 מ'מ × 360 מ'מ
	הידוק 2 פעמים	1,200 מ'מ × 360 מ'מ
	הידוק 3 פעמים*	1,500 מ'מ × 360 מ'מ
גובה רכיב		6 מ'מ / 12 מ'מ
גודל הרכיב		0603(0201) ~ □33.5 מ'מ
מהירות מיקום (שבב)	מֵיטָב	32,000 CPH
מהירות מיקום (שבב)	IPC9850	21,000 CPH
דיוק מיקום		±0.05 מ'מ（Cpk≧1）
כניסות מזין	בנק הזנה מכני קבוע בצד הקדמי (סטנדרטי)	מקסימום 40 במקרה של סרט 8 מ'מ
	בנק הזנה מכני קבוע קדמי+צד אחורי *1	מקסימום 80
	בנק הזנה חשמלי קבוע קדמי+צד אחורי *1	מקסימום 160 *2

*1 פונקציה זו נתמכת עם אפשרות.

*2 בעת שימוש בסרט 8 מ'מ (על מזין סרט כפול חשמלי)

שאלות נפוצות:

ש: האם מכונות בחירה ומקום מתאימות לייצור בתערובת גבוהה ובנפח נמוך?

ת: כן, הם מגוונים וניתן להגדיר אותם גם לייצור בנפח גבוה וגם במיקס גבוה, בנפח נמוך.

ש: מהו מזין בהקשר של מכונות בחירה ומקום SMT?

ת: מזין הוא התקן שמחזיק ומספק SMDs למכונת האיסוף והמקום לצורך מיקום רכיבים.

ש: כיצד מתכנתים מכונת איסוף ומקום עבור מכלול PCB ספציפי?

ת: התכנות נעשה בדרך כלל באמצעות תוכנה מיוחדת, שבה אתה מזין את קובץ עיצוב ה-PCB ומציין את פרטי מיקום הרכיבים.

ש: האם יש אמצעי בטיחות שכדאי לקחת בחשבון בעת הפעלת מכונות איסוף ומקום?

ת: כן, אמצעי זהירות כוללים הדרכה מתאימה, תחזוקת ציוד והקפדה על הנחיות הבטיחות למניעת תאונות.
