ICT-310P
I.C.T
Inline Label Sticker
| כַּמוּת: | |
|---|---|

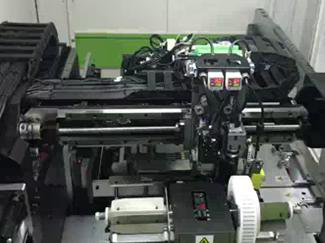

| סקירה כללית של מכונת התקנת תווית SMT
המכונה SMT Label Mounter בנויה לתיוג PCB במהירות גבוהה ובדיוק גבוה בקווי ייצור SMT. זה מתאים למגוון של גדלי PCB וסוגי תוויות. ראשי מיקום כפולים וזיהוי ואקום עצמאי מבטיחים תיוג מדויק. תכונות אופציונליות אופציונליות של מכונת התקנת תוויות SMT מקוונת עם דיוק גבוה תומכות בעקיבות מלאה. ICT מספק התקנה, כיול והדרכה לפעולת קו חלק. אינטגרציה עם מערכות MES מאפשרת ניטור בזמן אמת וניהול נתונים יעיל. העיצוב החזק שלו ממזער שגיאות תוך אופטימיזציה של התפוקה בסביבות הרכבה תובעניות של PCB.
| תכונה של מתקן תווית SMT

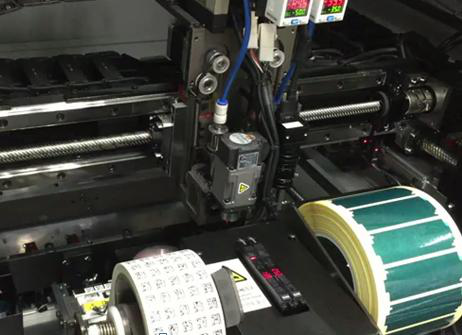

המסגרת מחוזקת בפלדה ובבסיס שיש. ברגים כדוריים ומסילות מדריך ליניאריות מספקים תנועה מדויקת. מנועי סרוו מיובאים שומרים על מהירות וחזרה עקביות. מתלה גשר קשת תומך בעומסים כבדים. זה מבטיח שהמכונה פועלת יציבה, לטווח ארוך, עם מיקום מדוייק של תווית גם בהפעלה רציפה.

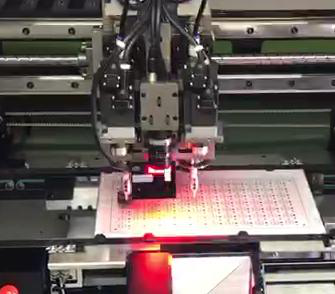

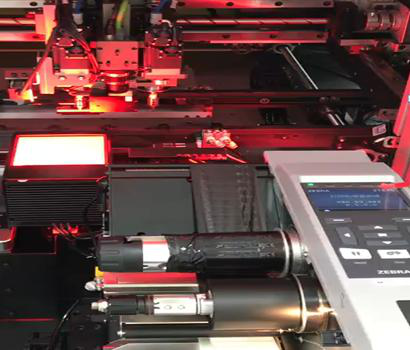

ראשי הרכבה כפולים פועלים באופן עצמאי ומסתובבים 360 מעלות. מיקום ויזואלי משלב מצלמות מעופפות וקבועות. מקורות אור אדום וכחול משפרים את הזיהוי. המערכת מתאימה את עצמה לגבהים ופריסות PCB שונים. מיקום מדויק מושג במהירות, מפחית את שיעורי השגיאות ומגדיל את יעילות הייצור.

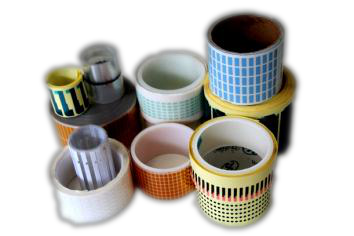

מזינים חכמים מטפלים בתוויות מ-1.8×2.0 מ'מ עד 100×40 מ'מ. חיישנים אופטיים ומחצלות נגד החלקה מפחיתים את הפסולת. המערכת יכולה להכיל חומרים מיוחדים עם זמן השבתה מינימלי. זה מבטיח פעולה רציפה עם אספקת תוויות עקבית, התומך בייצור במיקס גבוה ללא הפרעות.
כיוון המסוע גמיש עם מהירות מתכווננת. חוסמים פנאומטיים וחיישנים אופטיים מבטיחים עצירות PCB מדויקות. ברגי כדור מסונכרנים ומסילות החלקה שומרים על מקביליות מסילה. מערכת זו מבטיחה זרימת חומרים חלקה, מניעת חסימות ותומכת בפעולות קו SMT יעילות.
| מפרט תנור Reflow
| מס' | פריט | I.CT-310 | I.CT-310D | I.CT-310L |
|---|---|---|---|---|
| 1 | גודל PCB | 50×50 מ'מ ~ 340×280 מ'מ | 50×50 מ'מ ~ 400×350 מ'מ | 100×100 מ'מ ~ 600×500 מ'מ |
| 2 | עובי PCB | 1-6 מ'מ | 1-6 מ'מ | 1-6 מ'מ |
| 3 | מיקום מזין | 2 | 4 | 2 |
| 4 | רוחב מזין | 105 מ'מ | 105 מ'מ | 105 מ'מ |
| 5 | מהירות הרכבה | 2500 יח'/שעה | 4000 יח' לשעה | 1300 יח'ח |
| 6 | גודל תווית | מזין תוויות: 2×2 ~ 100×40 מ'מ (אפשרות מדפסת ברקוד: 13×13 ~ 100×40 מ'מ) | אוֹתוֹ | אוֹתוֹ |
| 7 | עובי התווית | 0.05-0.3 מ'מ | 0.05-0.3 מ'מ | 0.05-0.3 מ'מ |
| 8 | דיוק תיוג | ±0.05 מ'מ | ±0.05 מ'מ | ±0.05 מ'מ |
| 9 | זווית תיוג | 360° | 360° | 360° |
| 10 | זַרבּוּבִית | 2 | 2 | 2 |
| 11 | שואב זרבובית | משאבת ואקום | משאבת ואקום | משאבת ואקום |
| 12 | גובה בטיחות PCB | למעלה: <25 מ'מ; תחתון: <25 מ'מ | למעלה: <25 מ'מ; תחתון: <25 מ'מ | למעלה: <25 מ'מ; תחתון: <25 מ'מ |
| 13 | גובה העברה | 900 ± 20 מ'מ | 900 ± 20 מ'מ | 900 ± 20 מ'מ |
| 14 | דיוק מיקום | ±0.025 מ'מ | ±0.025 מ'מ | ±0.025 מ'מ |
| 15 | דיוק חוזר | ±0.005 מ'מ | ±0.005 מ'מ | ±0.005 מ'מ |
| 16 | רגע הרכבה | מקסימום 3 ק'ג | מקסימום 3 ק'ג | מקסימום 3 ק'ג |
| 17 | שיטת מיקום | CCD + סימון | CCD + סימון | CCD + סימון |
| 18 | מהירות המסוע | 50 ~ 600 מ'מ לדקה | 50 ~ 600 מ'מ לדקה | 50 ~ 600 מ'מ לדקה |
| 19 | שיטת הפשטה | זיהוי סיבים אופטיים + בקרת תוכנה | אוֹתוֹ | אוֹתוֹ |
| 20 | זיהוי יניקה | בדיקת ואקום, בדיקת טיפה סטנדרטית | אוֹתוֹ | אוֹתוֹ |
| 21 | רוחב מסילה | התאמה אוטומטית | התאמה אוטומטית | התאמה אוטומטית |
| 22 | מצב שליטה | PC + לוח בקרה תעשייתי | PC + לוח בקרה תעשייתי | PC + לוח בקרה תעשייתי |
| 23 | ממשק MES | שמור ממשק רשת | שמור ממשק רשת | שמור ממשק רשת |
| 24 | כּוֹחַ | AC220V/50Hz, 1KVA | AC220V/50Hz, 1.5KVA | AC220V/50Hz, 1.5KVA |
| 25 | מֵמַד | L1096×W1130×H1426mm | L1074×W1590×H1440mm | L1250×W1610×H1530mm |
| 26 | מִשׁקָל | 800 ק'ג | 1300 ק'ג | 1400 ק'ג |
| 27 | לחץ אוויר | 0.5–0.6Mpa | 0.5–0.6Mpa | 0.5–0.6Mpa |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
ICT מספקת פתרונות ייצור SMT מלאים, לרבות מעמיסי PCB, מדפסות שבלונות, מכונות בחירה ומקום, SPI, AOI, תנורי זרימה חוזרת של Lyra ומערכות טיפול ב-PCB. מכונת התקנת תוויות SMT משתלבת בקו זה, ומספקת תיוג מדויק וניתן למעקב. הפתרונות שלנו מייעלים את התפוקה, תומכים בהרכבת PCB בנפח גבוה ושומרים על איכות עקבית עבור לוחות אם, כונני SSD ומודולי זיכרון.
| סרטון הצלחת לקוחות
מהנדסי ICT התקינו והזמינו קווי SMT ו-DIP מלאים במפעל אלקטרוניקה גדול באוזבקיסטן. המתקן מייצר לוחות אם למחשבים, כונני SSD ומוצרי זיכרון. ICT סיפקה תמיכה באתר משלב ההתקנה ועד הבדיקה, כולל תכנות ופתרון תקלות. הלקוח שיבח את ICT על שירות רספונסיבי, אמינות ציוד והכוונה מקצועית. קו ה-SMT כלל מדפסות שבלונות, ארבע מכונות SMT, תנורי זרימה חוזרת של Lyra, מערכות טיפול SPI, AOI ו-PCB. קו ה-DIP כלל הכנסה ידנית, מכונות הכנסת JUKI, הלחמת גל Acrab350 ומסועים משולבים.
| הכשרה ותמיכה מקצועית
ICT מספקת התקנה באתר, תכנות ושילוב MES. מהנדסים מאמנים מפעילים לפעולת קו חלק. התמיכה מכסה תחזוקה, פתרון בעיות ואופטימיזציה של תהליכים. שירותי תגובה מהירה ממזערים את זמן ההשבתה. ICT מבטיח שהצוות יכול להפעיל את מכונת הרכבת התוויות SMT ביעילות, תוך שמירה על דיוק ועקיבות על פני כל קו SMT.
| שבחי לקוחות
לקוחות מעריכים את המקצועיות וההיענות של מהנדסי ICT. הם מדגישים תיוג אמין, אריזה מאובטחת ומשלוח בזמן. שאלות טכניות נענות במהירות. לקוחות מעריכים את הדיוק, האינטגרציה והתפעול החלק של ה-SMT Label Mounter Machine, המאשרים אמון בפתרונות ושירותי ICT ברחבי העולם.
| ההסמכה שלנו
מכונות ICT עומדות בתקני CE, RoHS ו-ISO9001. טכנולוגיות פטנט מבטיחות תיוג אמין ובטיחות תפעולית. תאימות מבטיחה ייצור באיכות גבוהה ותפוקות ניתנות למעקב. לקוחות יכולים לסמוך על ICT עבור פעולות הרכבה קריטיות של PCB עם איכות, ביצועים ובטיחות עקביים.
| אודותינו ומפעל
ICT מתכננת, מייצרת ומספקת ציוד SMT מתקדם ברחבי העולם. הצוות שלנו כולל צוות מו'פ וייצור מנוסה. אנו משרתים מאות לקוחות במספר מדינות. המפעל עוקב אחר בדיקות איכות קפדניות ומקיים מערכות ניהול ייצור חזקות. ICT מספקת פתרונות מלאים, מתכנון וייצור ועד להתקנה, הדרכה ותמיכה. המטרה שלנו היא לייעל את יעילות קו SMT, להבטיח פעולות אמינות של הרכבת PCB ברחבי העולם.
