SM482plus
Hanwha
| כַּמוּת: | |
|---|---|

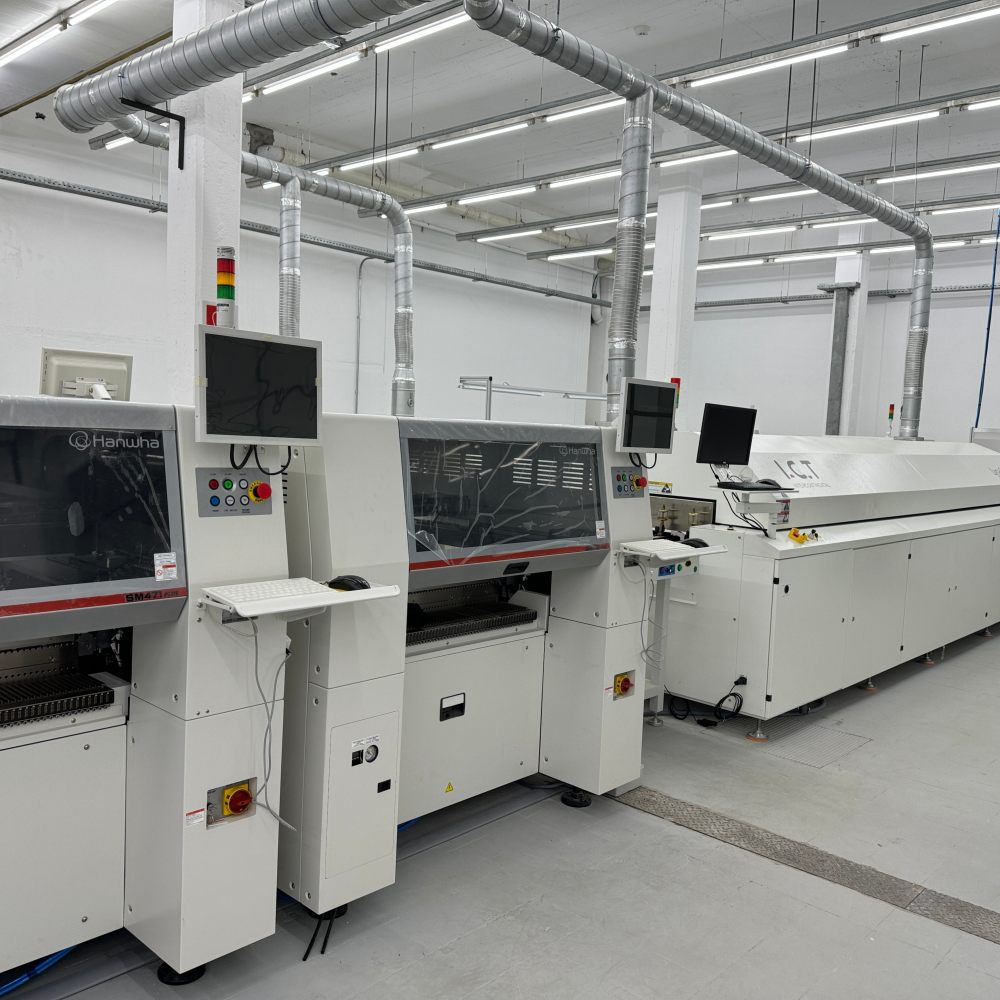

| מכונת בחירה ומקום אמינה של Hanwha SMT
מכונת הבחירה והמקום SMT מבית Hanwha מציעה ביצועים אמינים עבור ייצור אלקטרוניקה מודרני. מכונות אלו מספקות מהירות ודיוק גבוהים, מה שהופך אותן לאידיאליות עבור קווי SMT. תכונות נפוצות כוללות זיהוי ראייה תוך כדי תנועה למיקום מהיר יותר, שימוש מעורב במזינים חשמליים ופנאומטיים להפחתת עלויות ותוכנה קלה להגדרה מהירה. הם מטפלים בגדלים שונים של PCB ורכיבים בדיוק. ICT מספקת את מכונות האיסוף וההצבה מתקדמות מסוג SMT אלה, יחד עם שירותי תכנון, התקנה והדרכה מלאים של הקו כדי לעזור ללקוחות לבנות מערכות ייצור יעילות ברחבי העולם.
| מבוא דגם

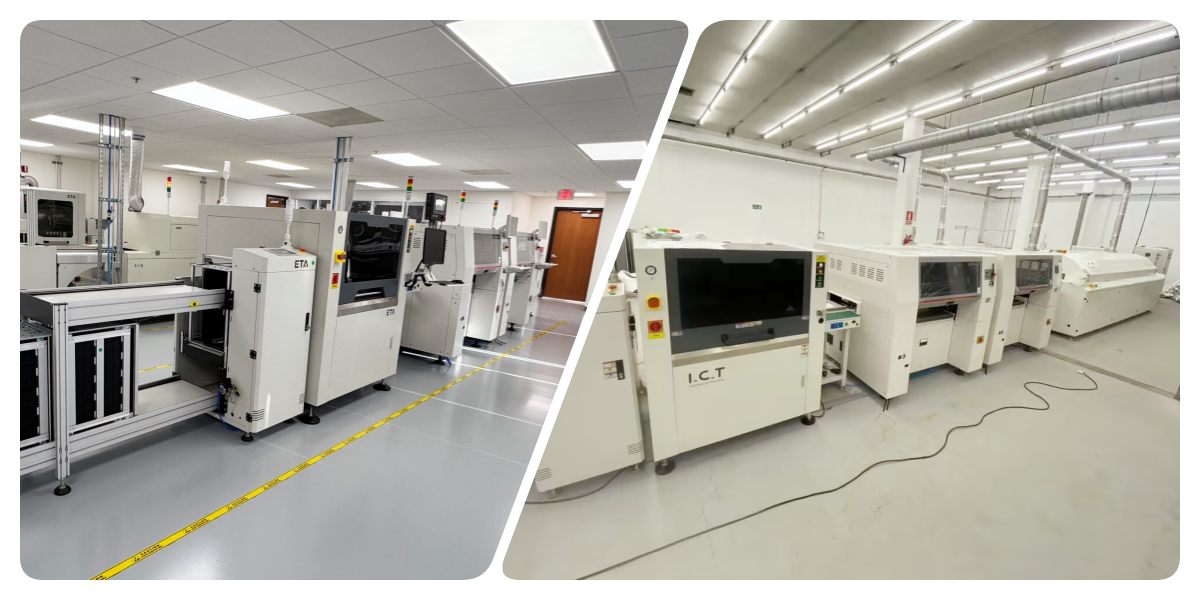

דגם מהיר: SM471Plus
ה-SM471Plus היא מכונת בחירה ומקום SMT במהירות גבוהה עם גב אחד ו-10 צירים לכל ראש. הוא משיג עד 78,000 CPH מהירות אופטימלית, מתאים לשבבים קטנים כמו 0402. עם ראייה מעופפת, הוא מציע דיוק טוב לייצור בנפחים גבוהים בתעשיות כמו מוצרי אלקטרוניקה ומכשירים ניידים.

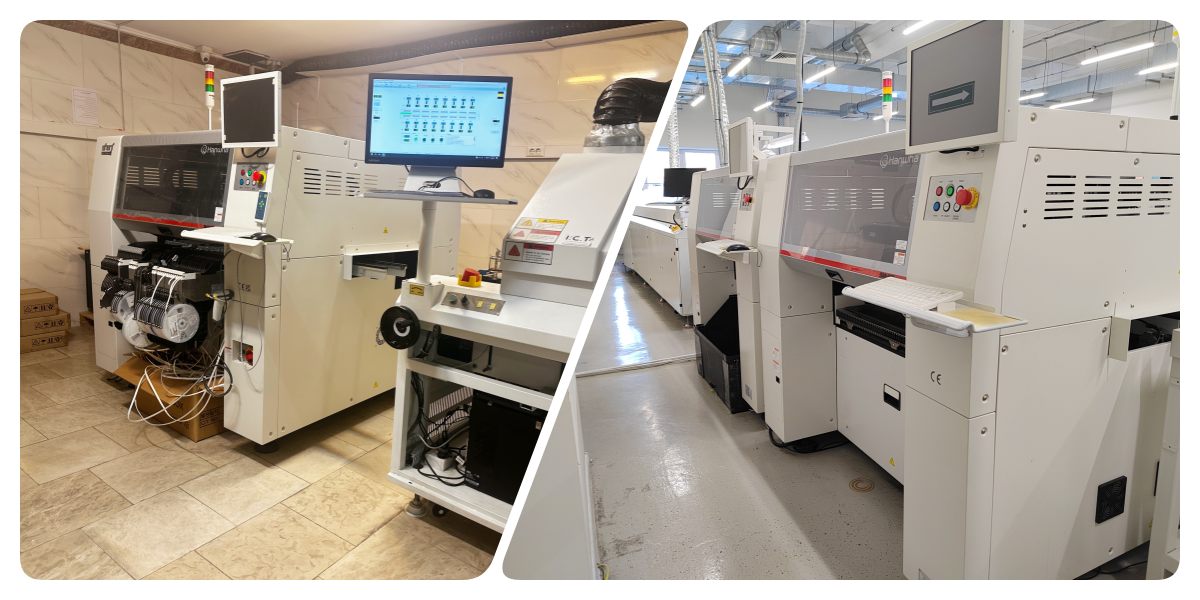

דגם גמיש במהירות בינונית: SM481Plus
ה-SM481Plus מספק מיקום גמיש עם גב אחד ו-6 צירים לכל ראש. הוא מגיע ל-40,000 CPH ומטפל ברכיבים גדולים יותר עד BGA/QFP עם דיוק גבוה יותר. דגם זה מתאים ליישומים מגוונים בייצור רכב ומכשירי חשמל בהם נפוצים גדלים מגוונים של חלקים.

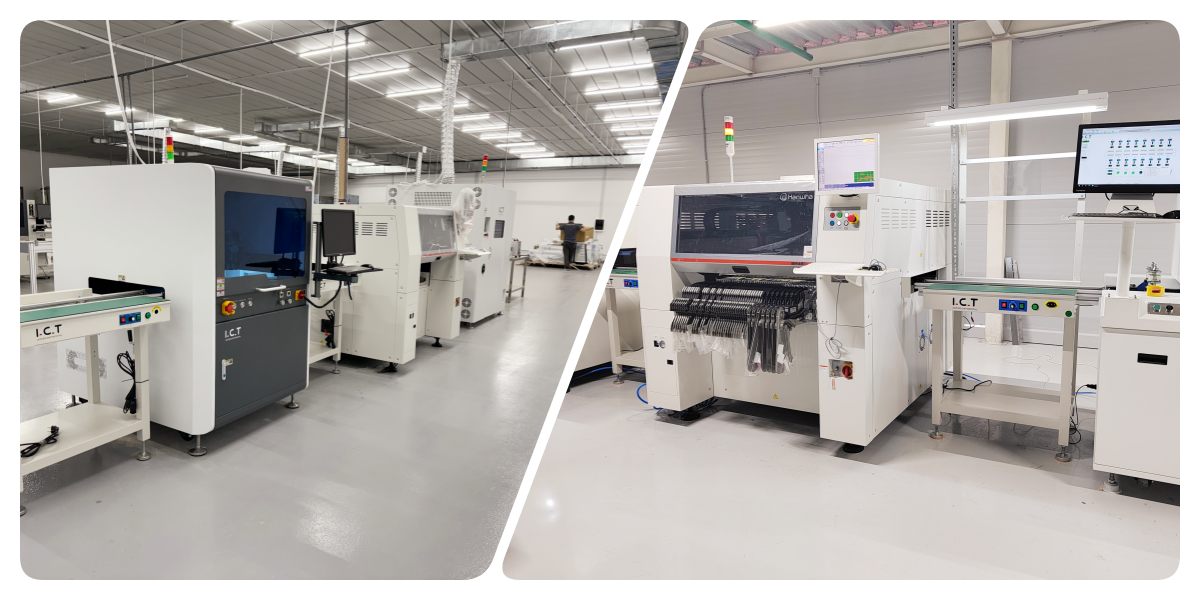

דגם רב תפקודי: SM482Plus
ה-SM482Plus היא מכונת בחירה ומקום SMT רב-תכליתית עם גב אחד ו-6 צירים. הוא מספק 30,000 CPH ומצטיין ברכיבים בעלי צורה מוזרה. אידיאלי עבור תעשיות הזקוקות לייצור גמיש, כמו תאורה ואלקטרוניקה תעשייתית, הוא תומך ב-PCB גדולים יותר עד 1,200 מ'מ.

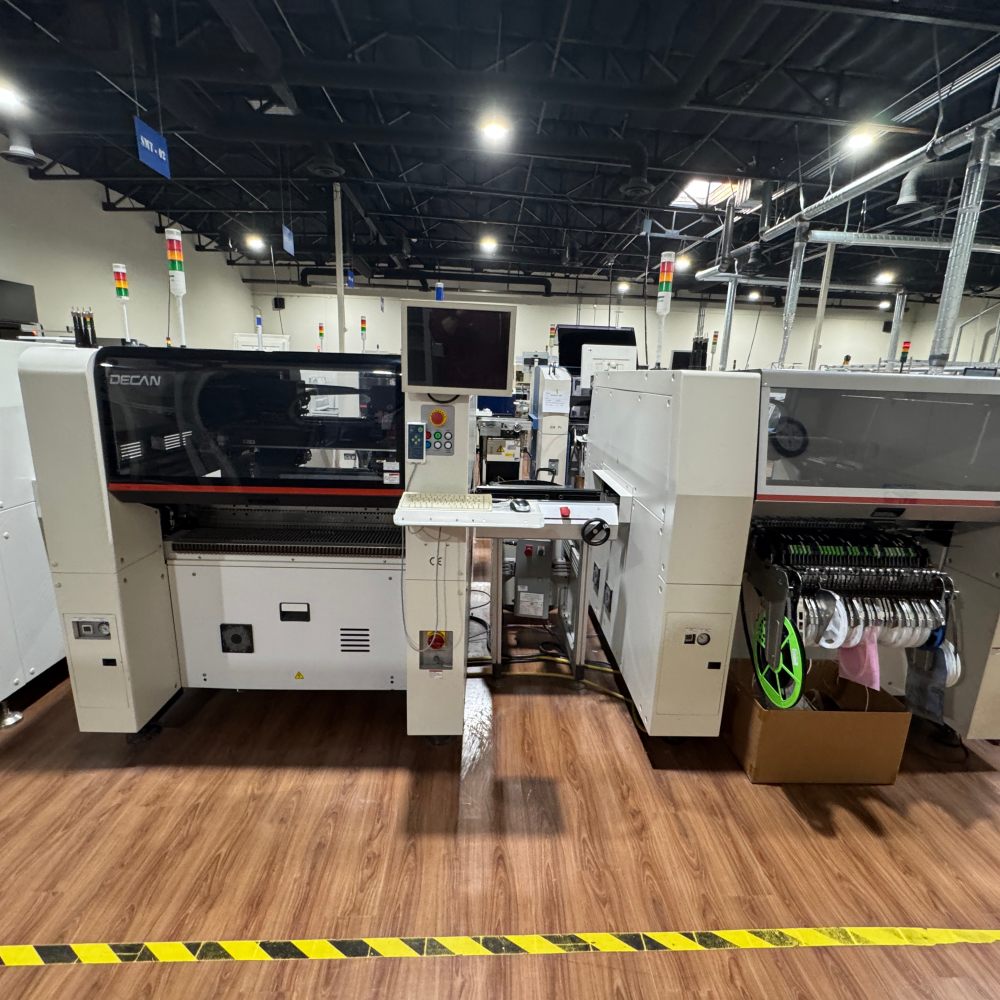

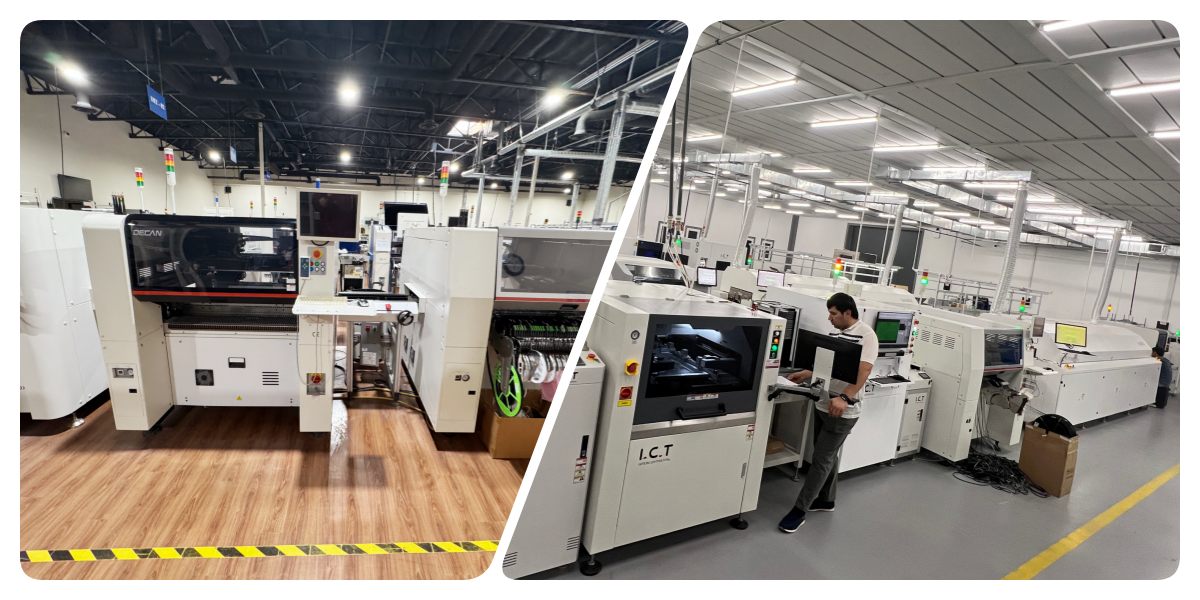

דגם גמיש מתקדם: DECAN L2
ה-DECAN L2 כולל שני גבלים עם 6 צירים לכל ראש למיקום רב תפקודי. הוא מציב עד 56,000 CPH ומטפל ברכיבים רחבים עד 55 מ'מ. דגם זה מתאים לייצור LED ולוח גדול בתעשיות תאורה ותצוגה, עם אפשרויות ליעילות דו-מסלולית.
| מִפרָט
| פרמטר | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| מהירות מיקום (אופטימלית) | 78,000 CPH | 40,000 קמ'ש | 30,000 CPH | 56,000 CPH |
| מספר צירים | 10 צירים/ראש (גב אחד) | 6 צירים/ראש (גב אחד) | 6 צירים/ראש (גב אחד) | 6 צירים/ראש (2 גבלים) |
| דיוק מיקום (שבב) | ±40 מיקרומטר (0402) | ±40 מיקרומטר (0402) | ±40 מיקרומטר (0402) | ±28 מיקרומטר (03015) |
| דיוק מיקום (IC) | ±50 מיקרומטר | ±30 מיקרומטר | ±30 מיקרומטר | ±25 מיקרומטר |
| טווח רכיבים | 0402 ~ □14 מ'מ (H12 מ'מ) | 0402 ~ □42 מ'מ (H15 מ'מ) | 0402 ~ □55 מ'מ (H15 מ'מ) | 0402 ~ □21 מ'מ (H12 מ'מ, עד □55 מ'מ אופטימלי) |
| גודל PCB מקסימלי (סטנדרטי) | 510 x 460 מ'מ | 460 x 400 מ'מ | 740 x 460 מ'מ | 510 x 460 מ'מ |
| גודל PCB מקסימלי (אופציה) | 610 x 460 מ'מ | 1,500 x 460 מ'מ | 1,200 x 510 מ'מ | עד 1,200 x 460 מ'מ |
| קיבולת מזין (8 מ'מ) | 120ea | 120ea | 120ea | 120ea |
| מערכת ראייה | חזון מעופף | חזון במה | חזון במה | חזון מעופף |
| עוד מוצרים הקשורים ל-SMT
ICT מספקת קווי SMT מלאים באיכות גבוהה מעבר למכונת הבחירה והמקום SMT. פתרונות ייצור PCBA המלאים שלנו כוללים מעמיסים ואקום לטיפול בלוח נקי, מדפסות אוטומטיות להדבקת הלחמה ליישום מדויק, תנורי זרימה רב-אזורית להלחמה חזקה ומערכות AOI מתקדמות לאיתור פגמים. מכונות אלו פועלות יחד בצורה חלקה בקווים הדוקים ויעילים. התקנה זו מספקת תשואה גבוהה, עלות נמוכה וביצועים אמינים עבור תעשיות תובעניות כמו רכב, רפואה, תאורה ואלקטרוניקה צריכה. לוחות יוצאים מוכנים לשימוש בעולם האמיתי. אנו מציעים תכנון מלא ותמיכה לבניית מערכת ייצור SMT האידיאלית שלך.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| קו SMT | טורקיה אוטומטי לחלוטין קו SMT High-End הניתן למעקב. |
| מטען PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת פיקוח | מכשירי בדיקת SMT כמו AOI, SPI, רנטגן ובודק סטנסיל. |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור. |
| סרטון הצלחת לקוחות
הסרטון מציג מהנדסי ICT נוסעים לטג'יקיסטן כדי לתמוך בלקוח LED. הוא לוכד פריקה של ציוד, כולל שני קווי SMT מלאים עם מכונות בחירה מרובות של Hanwha SMT, קו DIP אחד, קו ציפוי אחד, קו חלוקה אחד וקו ייצור אחד של נורות LED. מהנדסים מתקינים ומרכיבים את המכונות באתר, מספקים הדרכה מעשית לצוות המקומי, ומדגימים ייצור מוצלח של מוצרי LED שונים כמו נורות. הסרטון מסתיים בכך שהלקוח חולק משוב חיובי על ההגדרה החלקה והפלט האיכותי שהושג.
| תמיכה בשירות והדרכה
ICT מציעה שירות והדרכה מלאה לציוד SMT. הצוות שלנו מספק ניתוח ביקוש, תכנון קו, התקנה והדרכה באתר. מהנדסים נוסעים ברחבי העולם לתמיכה טכנית, מה שמבטיח הגדרה מהירה ותפעול חלק. אנו גם עוזרים באופטימיזציה ובשדרוגים של תהליכים כדי לשמור על הייצור שלך יעיל ואמין.
| המלצות של לקוחות
לקוחות משבחים את מהנדסי ה-ICT על התמיכה המקצועית והסבלנית. הם אוהבים את מכונות הבחירה והמקום האמינות של Hanwha SMT לביצועים יציבים. אריזה בטוחה מבטיחה משלוח בטוח, והצוות שלנו מגיב במהירות לשאלות. רבים אומרים שההכשרה עוזרת להם להתחיל בייצור מהר עם תוצאות טובות.
| הסמכות ותקנים
ICT מחזיקה בתעודות מפתח כמו CE לבטיחות, RoHS לתקנים סביבתיים ו-ISO9001 לניהול איכות. יש לנו גם מספר פטנטים לפתרונות חדשניים. אלה מבטיחים שמכונות ושירותי ה-SMT שלנו עומדים בסטנדרטים גלובליים לאמינות ותאימות.
| אודות חברת ICT ומפעל
ICT היא ספקית פתרונות SMT מובילה עם מתקני מו'פ וייצור משלנו. יש לנו 89 עובדים, כולל 20 מהנדסים, וצמחנו במהירות מאז 2012. משרתים למעלה מ-1600 לקוחות ב-72 מדינות, אנו מכסים קווי ייצור אלקטרוניקה מלאים. המפעל שלנו עוקב אחר בדיקות ומערכות איכות קפדניות כדי לספק ציוד אמין ברחבי העולם.
