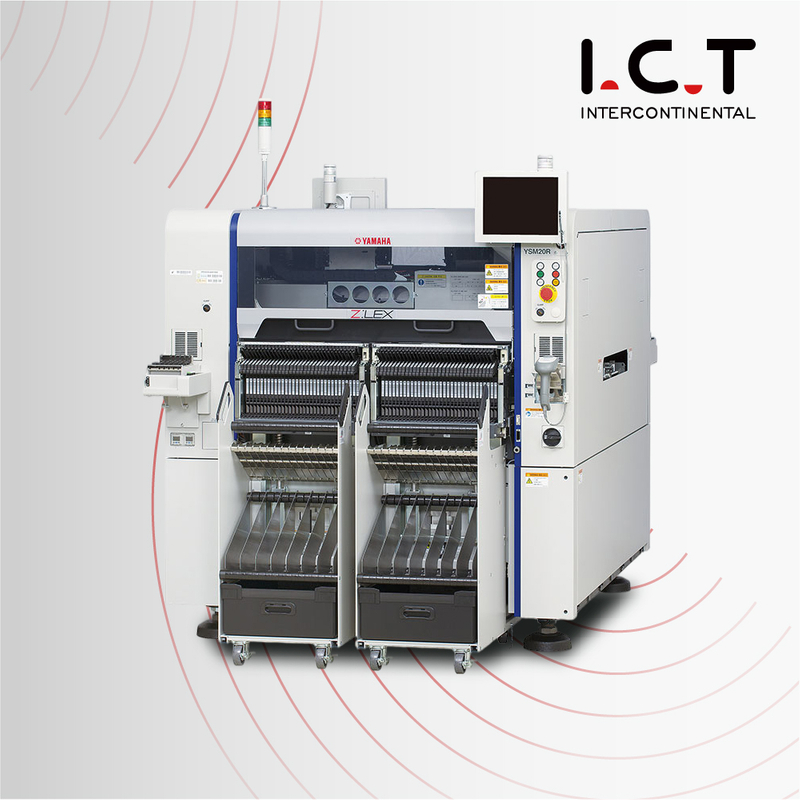

YSM20R |Yamaha Modular Smt Line Chip Mounter Machine מיצרן סין

ימאהה YSM20R מודולרי Smt Line מכונת חיבור שבב

מבוא

Yamaha-YRM20-Modular-SMT-Placement

מכונת הרכבת שבבים של ימאהה SMT

מתקן משטח לכל מטרה עם המהירות הגבוהה ביותר בכיתה שלו מביא את אבולוציית פתרון 1head לרמה חדשה לגמרי!

מהירות ההרכבה המהירה בעולם בכיתה שלה;מהיר ב-5% מה-YSM20.

כולל מצלמה חדשה לסריקה רחבה עם יכולת הסתגלות משופרת של רכיבים.

תכונות אופציונליות המשפרות את קצב פעולת הקו מבלי לעצור את המכונה

מכונת הרכבת שבבים של ימאהה SMT

מתקדם להרכבת שבבים

מכונת בחירה ומהירה וגמישה

מיקום SMT רב תכליתי

מכונת בחירה גמישה ומהירה

דֶגֶם	YSM20R TypePV	YSM20R TypeSV	YSM20WR
PCB ישים	נתיב בודד L810 x W490 עד L50 x W50 שלב כפול הערה: עבור ציר X 2 אלומה אוֹפְּצִיָה רק שינוע 1 PCB: L810 x W490 עד L50 x W50 שינוע 2 PCB: L380 x W490 עד L50 x W50		נתיב כפול הערה 1 PCB מסוג זהה: L810 x W356 עד L50 x W50 PCB מסוגים שונים: עד L810 x W662 הערה 2 אותו סוג PCB: L810 x W280 עד L50 x W500 PCB מסוגים שונים: עד L810 x W510
ראש / רכיבים ישימים	הערה 3 של ראש רב-מהירות (HM): 0201 עד W55 x L100 מ'מ, גוֹבַה 15 מ'מ או פחות ראש רכיבים בצורת מוזר (FM: Flexible Multi): 03015 עד W55 x L100 מ'מ, גובה 28 מ'מ או פחות	ראש רב מהיר (HM): 03015 עד W55 x L100 מ'מ, גובה 15 מ'מ או פחות ראש רכיבים בצורת מוזר (FM: Flexible Multi): 03015 עד W55 x L100 מ'מ, גובה 28 מ'מ או פחות	הערה 3 של ראש רב-מהירות (HM): 0201 עד W55 x L100 מ'מ, גובה 15 מ'מ או פחות ראש רכיבים בצורת מוזר (FM: Flexible Multi): 03015 עד W55 x L100 מ'מ, גובה 28 מ'מ או פחות
יכולת הרכבה (בתנאים אופטימליים כפי שהוגדרו על ידי Yamaha Motor)	ציר X 2 אלומה: רב תכליתי במהירות גבוהה (HM: High Speed Multi) ראש x 2 95,000 CPH	ציר X 2 אלומה: רב תכליתי במהירות גבוהה (HM: High Speed Multi) ראש x 2 90,000 CPH	ציר X 2 קורות הערה 1: רב תכליתי במהירות גבוהה (HM: High Speed Multi) ראש x 2
דיוק הרכבה	±0.035 מ'מ (±0.025 מ'מ) Cpk≧1.0 (3σ) (מתחת תנאים אופטימליים כפי שהוגדרו על ידי Yamaha Motor בעת הערכה סטנדרטית materials משומשים)
מספר סוגי הרכיבים	צלחת קבועה: מקסימום.140 סוגים (המרה עבור מזין סרט 8 מ'מ) החלפת עגלת מזין: מקסימום128 סוגים (המרה עבור מזין סרט 8 מ'מ) מגשים ל-30 סוגים (קבוע סוג: מקסימום, כאשר מצויד ב-sATS30) ו-10 סוגים (סוג כרכרה: מקסימום, כאשר מצויד ב-cATS10)
ספק כוח	AC תלת פאזי 200/208/220/240/380/400/416V +/-10% 50/60Hz
מקור אספקת אוויר	0.45MPa או יותר בפנים מצב נקי ויבש
ממד חיצוני (לא כולל תחזיות)	L 1,374 x W 1,857 x H1,445 מ'מ (יחידה ראשית בלבד)		L 1,374 x W 2,110 x H1,445 מ'מ (יחידה ראשית בלבד)
מִשׁקָל	משוער.2,050 ק'ג (עיקרי יחידה בלבד)		משוער.2,500 ק'ג (יחידה ראשית בלבד)

* מפרטים ומראה כפופים לשינויים ללא הודעה מוקדמת.

* צור קשר עם I.C.T לפרטים נוספים.

שאלות נפוצות:

ש: מהי מכונת בחירה ומקום ב-SMT?

א: מכונת בחירה ומקום ב-SMT (Surface Mount Technology) היא מכשיר אוטומטי המשמש בייצור אלקטרוניקה.הוא נועד לקלוט רכיבים אלקטרוניים (התקני הרכבה על פני השטח או SMDs) ולהציב אותם במדויק על לוחות מעגלים מודפסים (PCB) במהלך תהליך ההרכבה.

ש: מה עושה מכונת SMT?

א: מכונת SMT (Surface Mount Technology) משמשת בייצור אלקטרוניקה להרכבת מעגלים אלקטרוניים.הוא מציב רכיבי הרכבה על פני השטח (SMDs), כמו נגדים, קבלים ומעגלים משולבים, על גבי PCB.אוטומציה זו מבטיחה מיקום יעיל ומדויק של רכיבים.

ש: מה שמה של מכונת בחירה ומקום?

א: מכונת בחירה ומקום מכונה בדרך כלל 'מערכת בחירה והמקום' או פשוט 'מכונת השמה' בהקשר של SMT (טכנולוגיית הר משטח) והרכבת אלקטרוניקה.

ש: האם אתה יכול לספק דוגמה למכונת SMT?

א: בְּהֶחלֵט!דוגמה למכונת SMT איכותית היא ימאהה YSM20R.מכונת בחירה-ומקום מתקדמת זו ידועה בביצועים יוצאי דופן וברבגוניות שלה.
