YRM20 |Yamaha Full Automatic Smt SMD Pick And Place Machine

שתף עם:

YRM20 |Yamaha Full Automatic Smt SMD Pick And Place Machine

Yamaha YRM20 מלא אוטומטי Smt SMD Pick And Place Machine.
מתקדם להרכבת שבבים
מכונת בחירה ומהירה וגמישה
מיקום SMT רב תכליתי
מכונת בחירה גמישה ומהירה

דֶגֶם:
YRM20
מותג:
Yamaha

מצב זמינות:

כַּמוּת:



לשאול להוסיף לסל

Yamaha YRM20 מלא אוטומטי Smt SMD Pick And Place Machine

מבוא

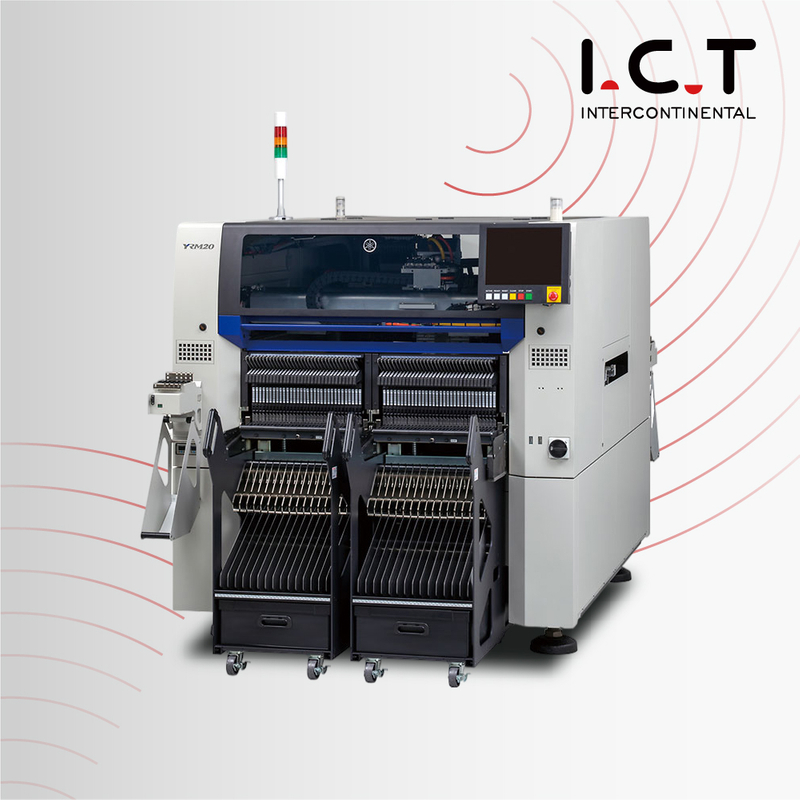

מיקום ימאהה YRM20 מודולרי SMT

פתרון 1 ראש הגיע לשלב אולטימטיבי.מתקן הרכבה משטח לכל דבר המספק פרודוקטיביות וגמישות מדהימים!

היתוך עם טכנולוגיית Σ משיג פרודוקטיביות עצומה

יכולת ייצור רחבה הודות לפתרון 1 ראש

תכונות סטנדרטיות השומרות על איכות הרכבת הרכיבים ברמה שיא!

מבטיח ייצור ביעילות גבוהה עם מגוון רחב של פונקציות!

מכונת פיק אנד פלייס של ימאהה

מתקדם להרכבת שבבים

מכונת בחירה ומהירה וגמישה

מיקום SMT רב תפקודי

מכונת בחירה גמישה ומהירה

דֶגֶם	YRM20 בחר ו מקום מְכוֹנָה
	סיבובי למטרות כלליות במהירות גבוהה RM רֹאשׁ	ראש HM IN-LINE
חרירים (ליחידת ראש אחת)	18	10
רכיבים ישימים	0201 עד W12 x L12 מ'מ, גובה 6.5 מ'מ או פחות	0201 עד W55 x L100 מ'מ, גובה 15 מ'מ או פחות
יכולת הרכבה (במצב ייצור גבוה)	115,000 CPH	98,000 CPH
דיוק הרכבה (במצב דיוק גבוה)	במהלך שימוש בתנאים אופטימליים בתוך הבית: ±0.025 מ'מ Cpk≧1.0
מספר סוגי הרכיבים	החלפת עגלת הזנה: מקסימום.128 סוגים = 32 מאכילים x 4 (המרה עבור מזין סרט 8 מ'מ)
מידות PCB	מפרטים דו-שלביים 1 PCB שינוע: L810 x W510mm עד L50 x W50mm 2PCB שינוע: L380 x W510mm עד L50 x W50mm
ספק כוח	3-פאזי AC 200/208/220/240/380/400/416V +/-10% 50/60Hz
מקור אספקת אוויר	0.45MPa או יותר, במצב נקי ויבש
ממד חיצוני (לא כולל תחזיות)	L1374 x W1948 x H1445mm
מִשׁקָל	משוער. 2,250 ק'ג (יחידה ראשית בלבד)

* מפרטים ומראה עשויים להשתנות ללא הודעה מוקדמת.

* צור קשר עם I.C.T לפרטים נוספים.

מכונת התקנת שבבים של ימאהה - דיוק וביצועים בהרכבת אלקטרוניקה

גלה את פסגת ייצור האלקטרוניקה עם מכונת הרכבת השבבים של ימאהה.הידועה בטכנולוגיה המתקדמת והביצועים יוצאי הדופן שלה, מכונת הבחירה והמקום המתקדמת הזו היא המפתח שלך להרכבת רכיבים יעילה ומדויקת על לוחות מעגלים מודפסים (PCB).

שאלות נפוצות:

1. מהי מכונת בחירה ב-SMT?

מכונת איסוף והצבה בטכנולוגיית ה-Surface Mount (SMT) היא מכשיר אוטומטי המשמש בייצור אלקטרוניקה.הוא קולט במדויק רכיבים אלקטרוניים (התקני הרכבה על פני השטח או SMDs) ומניח אותם על לוחות מעגלים מודפסים (PCB) במהלך תהליך ההרכבה.

2. מה עושה מכונת SMT?

מכונת SMT (Surface Mount Technology) מועסקת בייצור אלקטרוניקה להרכבת מעגלים אלקטרוניים.הוא מציב רכיבי הרכבה על פני השטח (SMDs), כגון נגדים, קבלים, מעגלים משולבים (ICs) ועוד, על גבי PCB.אוטומציה זו מבטיחה מיקום יעיל ומדויק של רכיבים.

3. מהי דוגמה למכונת SMT?

דוגמה למכונת SMT היא 'Yamaha YSM40R.' מכונת בחירה מתקדמת זו מבית Yamaha Motor Co., Ltd ידועה בביצועים יוצאי דופן וברבגוניות שלה בטיפול בסוגים ובגדלים שונים של רכיבים.

4. כמה מדויקת מכונת פיק והמקום?

מכונות בחירה ומקום ידועות ברמת הדיוק הגבוהה שלהן.הם בדרך כלל מציעים דיוק מיקום בטווח של 20 עד 50 מיקרומטר (מיקרומטר), מה שמבטיח מיקום מדויק ועקבי של רכיבים על גבי PCB.
