YSM20R
Yamaha
| כַּמוּת: | |
|---|---|

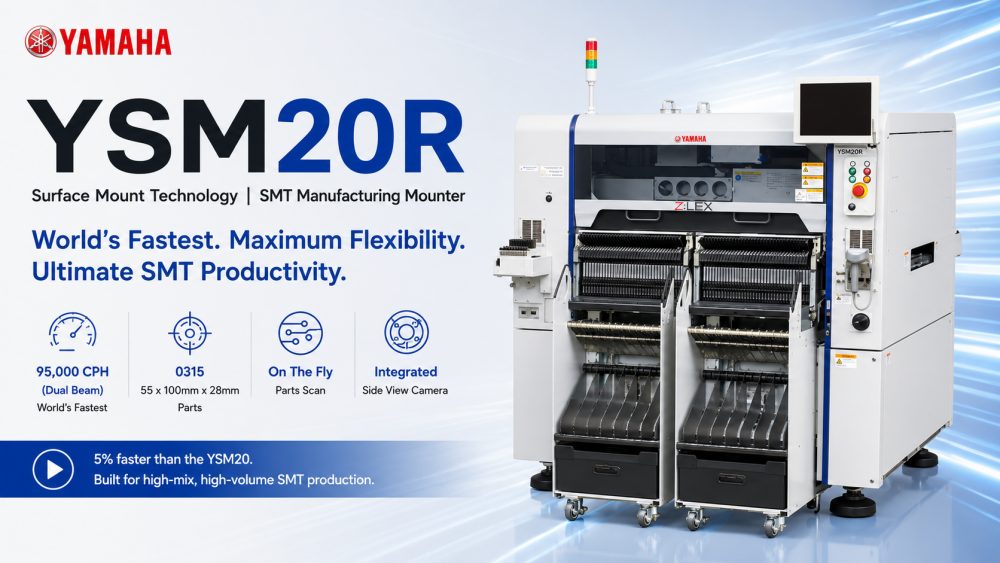

| מתקן שבב YSM20R מודולרי SMT
ה-YSM20R היא מכונת בחירה-ומקום SMT מודולרית המיועדת לייצור PCB בנפח גבוה. הוא תומך בפעולות בנתיב יחיד או כפול, לוחות גדולים ומיקום בצפיפות גבוהה. הראשים המגוונים והמצלמות רחבות השדה שלו מטפלים ביעילות ברכיבים שונים, מ-0201s זעירים ועד 0315s גדולים, תוך שמירה על דיוק ויציבות גבוהים. העיצוב המודולרי מאפשר פריסת קו ייצור גמישה וממקסם את היעילות.
| תכונות המוצר
קרן כפולה ומיקום מהיר
מצויד בעיצוב קרן כפולה, YSM20R מאפשר פעולה בו-זמנית של שני נתיבים, ומשפר משמעותית את התפוקה. ראשים בעלי דיוק גבוה מעמידים עד 95,000 CPH, מאזנים מהירות עם דיוק.
תאימות רכיבים ורחב PCB
תומך במידות PCB גדולות: L810×W742 מ'מ (מסלול יחיד) ו-L810×W356 מ'מ (כפול נתיב), מתאים לעד 140 סוגי רכיבים. ראייה בסריקה רחבה מבטיחה מיקום מדויק על פני פריסות PCB מגוונות.
תפעול ללא הפסקה וטעינה אוטומטית
עם מזיני טעינה אוטומטית (ALF) ורצפי מגש (ATS) אופציונליים, YSM20R פועל ברציפות ללא עצירה לצורך החלפת סרטים או מגש, מפחית את זמן ההשבתה ושומר על יעילות גבוהה של קווי הייצור.
| מִפרָט
| דֶגֶם | YSM20R - Z:LEX |
| PCB ישים | נתיב יחיד L810 x W490 עד L50 x W50 דו-שלבי הערה: לאפשרות X צירי 2 קורות בלבד שינוע PCB 1: L810 x W490 עד L50 x W50 2PCB שינוע: L380 x W490 ל-L50 x W50 |
| יכולת הרכבה | ציר X דו-קרן: רב-תכליתי מהיר (HM: High-Speed Multi) ראש x 2 95,000CPH (בתנאים אופטימליים כפי שהוגדרו על ידי ימאהה מוטור) |
| דיוק הרכבה | ±0.035 מ'מ (±0.025 מ'מ) Cpk≧1.0 (3σ) (בתנאים אופטימליים כפי שהוגדרו על ידי Yamaha Motor כאשר נעשה שימוש בחומרי הערכה סטנדרטיים) |
| רכיבים ישימים | ראש רב-מהירות (HM) הערה : 0201 עד W55 x L100 מ'מ (זיהוי אינדקס העולה על W45 מ'מ), גובה 15 מ'מ או פחות הערה: גובה רכיב של 6.5 מ'מ ומעלה או רכיבים בגדלים של 12 מ'מ באורך/רוחב ומעלה דורשים מצלמה מרובה אופציונלית. אנא צור איתנו קשר לקבלת מידע בנוגע להרכבת רכיבי 0201. רכיבים בעלי צורה מוזרה (FM: גמיש רב) ראש: 03015 עד W55 x L100 מ'מ (זיהוי אינדקס העולה על W45 מ'מ), גובה 28 מ'מ או פחות |
| מספר סוגי הרכיבים | צלחת קבועה: 140 סוגים (המרה למזין סרטים בגודל 8 מ'מ) החלפת עגלת הזנה: מקסימום 128 סוגים (המרה למזין סרטים בגודל 8 מ'מ) מגשים ל-30 סוגים (סוג קבוע: מקסימום, כאשר מצוידים ב-sATS30) ו-10 סוגים (סוג עגלה: מקסימום, כאשר מצוידים ב-cATS10) |
| ספק כוח | AC תלת פאזי 200/208/220/240/380/400/416 וולט ±10% 50/60 הרץ |
| מקור אספקת אוויר | אוויר נקי ויבש של 0.45 MPa או יותר |
| מימד חיצוני | L1,374 x W1,857 x H1,445 מ'מ |
| מִשׁקָל | כ. 2,050 ק'ג |
* מפרטים ומראה עשויים להשתנות ללא הודעה מוקדמת.
* צור קשר עם ICT לפרטים נוספים.
| רשימת ציוד קו SMT
ה-Σ-G5SⅡ משולב בדרך כלל בקו ייצור SMT שלם הכולל מדפסת משחת הלחמה, מערכת בדיקת SPI, תנור זרימה חוזרת, מכונת בדיקת AOI וציוד לטיפול ב-PCB. ICT מספקת אינטגרציה מלאה של קווים המכסים SMT, DIP, ציפוי ופתרונות אוטומציה חכמים של מפעלים כדי לעזור ללקוחות לבנות מערכות ייצור אלקטרוניקה יעילות וניתנות להרחבה ברחבי העולם.
ICT מציעה מספר רב של מתקנים מסוג Yamaha SMT, כולל YSM10, YSM20, YSM40R, המכסים לוחות PCB קטנים ועד ללוחות גדולים בצפיפות גבוהה. כל הדגמים כוללים תצורה מודולרית, מיקום מהיר, תאימות רכיבים רחבה ותפעול דיוק גבוה, המתאימים לדרישות מגוונות של פס ייצור.
| סרטון הצלחת לקוחות
בקזחסטן, ICT סיפק בהצלחה קו ייצור SMT אוטומטי לחלוטין לייצור ספקי כוח. מהנדסים סיפקו התקנה והדרכה באתר, והבטיחו ייצור חלק. הקו כלל מעמיס SMT, מדפסת אוטומטית מלאה, תנור זרימה חוזרת, מסוע SMT ובדיקת AOI לא מקוונת.
משוב לקוחות: 'כל המכונות הן מסין ICT תודה לך. איכות ומחיר טובים. תודה לך אנדי ובילי על בניית הקו הזה. והכשרת אותנו להשתמש במכונות האלה. תודה רבה לך.'
| תמיכה בשירות והדרכה
ICT מספקת פתרונות שירות והדרכה מקיפים. מהנדסים יכולים לבצע הזמנה באתר, הנחיית התקנה והדרכה תפעולית, כדי לעזור ללקוחות להשיג התגברות מהירה. ההדרכה מכסה תפעול מכונות, אופטימיזציה של קו הייצור ושגרות תחזוקה. בין אם עבור מכונות בודדות או הגדרות מלאות במפעל, ICT מספק תמיכה טכנית מגיבה ומקצה לקצה.
| שבחי לקוחות
הלקוחות משבחים את מהנדסי התקשוב על מקצועיות, סבלנות והיענות. YSM20R והקו המלא ידועים באיכות מעולה, משלוח מהיר ואריזה קפדנית. לקוחות מדווחים על הפעלה חלקה והדרכה יעילה, המאפשרת לצוות לפעול ביעילות מהיום הראשון.
| ההסמכה שלנו
YSM20R וקו הייצור השלם של ICT מחזיקים בתעודות CE, RoHS ו-ISO9001, ועומדים בתקני איכות בינלאומיים. ICT מחזיקה גם בפטנטים קנייניים, המבטיחים ציוד חדשני, יציב ובטוח ללקוחות גלובליים.
| על ICT ומפעל
ICT מפעילה מערכת מו'פ וייצור מלאה, עם צוות גדול וצומח במהירות, המשרת למעלה מ-1,700 לקוחות גלובליים ב-80+ מדינות. בקרת איכות קפדנית מבטיחה שכל מכונות הבחירה והמקום של SMT עומדות בתקני דיוק ואמינות גבוהים. ICT מחויבת לספק פתרונות SMT גמישים וניתנים להרחבה מפעל מלא.
