YRM20
Yamaha
| כַּמוּת: | |
|---|---|
| בחירה ומקום מתקדם של SMT במהירות גבוהה

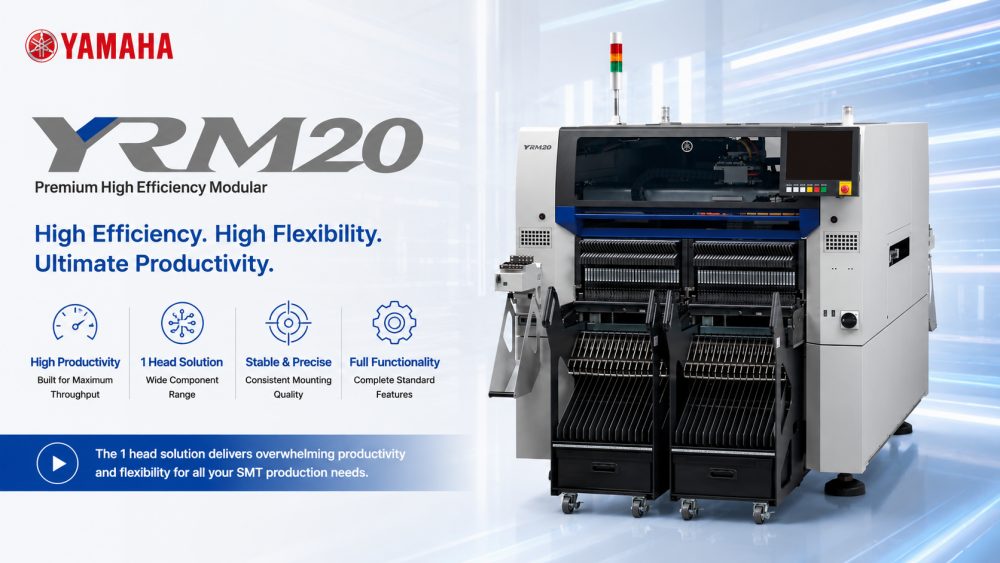

ימאהה YRM20 היא מכונת בחירה ומקום SMT אוטומטית מלאה שנבנתה לייצור אלקטרוניקה מודרנית. עם תפעול דו-נתיב, אפשרויות ראש גמישות ויכולות מהירות, הוא יכול להתמודד עם מגוון רחב של רכיבי SMD החל משבבי 0201 ועד למחברים גדולים יותר. העיצוב המודולרי והחיישנים החכמים המשולבים שלו מאפשרים הרכבה דיוק גבוהה תוך שמירה על יעילות ייצור יוצאת דופן. YRM20 הוא אידיאלי עבור יצרנים המחפשים פתרון אמין, מהיר ורב-תכליתי עבור קווי ייצור PCB קומפקטיים או בקנה מידה גדול.
| תכונות המוצר
תפעול דו-נתיבי במהירות גבוהה
YRM20 פועל עם אפשרויות דו-מסלוליות, המאפשרות מיקום רכיבים בו-זמני על שני לוחות לפרודוקטיביות מיטבית. תצורות מרובות ראשים במהירות גבוהה מאפשרות תפוקה של 200,000 CPH, מה שמבטיח השלמה מהירה גם עבור לוחות מורכבים תוך שמירה על דיוק מיקום מדויק.
טיפול רב
-תכליתי ברכיבים מצויד בטכנולוגיה גמישה של רב ראשים ומערכות איסוף מתקדמות, המכונה מתאימה לרכיבים מ-0201 ועד למחברים גדולים יותר. מצלמות חכמות משולבות וראייה מהצד מאמתות את המיקום בזמן אמת, מפחיתות שגיאות ומבטיחות הרכבה איכותית.
כלי פרודוקטיביות משופרים
מזין טעינת סופר ממזערים את זמן ההשבתה במהלך מילוי רכיבים. רוחבי נתיב מתכוונן וארכיטקטורה מודולרית מספקים התאמה לגדלי PCB ופורמטי ייצור שונים, התומכים בפעולה רציפה והחלפות מהירים.
| מִפרָט
| דֶגֶם | מכונת פיק והניח YRM20 | |
| ראש RM סיבובי במהירות גבוהה לשימוש כללי | ראש HM IN-LINE | |
| חרירים (ליחידת ראש אחת) | 18 | 10 |
| רכיבים ישימים | 0201 עד W12 x L12 מ'מ, גובה 6.5 מ'מ או פחות | 0201 עד W55 x L100 מ'מ, גובה 15 מ'מ או פחות |
| יכולת הרכבה (במצב ייצור גבוה) | 115,000 CPH | 98,000 CPH |
| דיוק הרכבה (במצב דיוק גבוה) | במהלך השימוש בתנאים אופטימליים בתוך הבית: ±0.025 מ'מ Cpk≧1.0 | |
| מספר סוגי הרכיבים | החלפת עגלת הזנה: מקסימום. 128 סוגים = 32 מזינים x 4 (המרה עבור מזין סרט 8 מ'מ) | |
| מידות PCB | מפרטים דו-שלביים 1 PCB שינוע: L810 x W510mm עד L50 x W50mm 2PCB שינוע: L380 x W510mm עד L50 x W50mm | |
| ספק כוח | 3-פאזי AC 200/208/220/240/380/400/416V +/-10% 50/60Hz | |
| מקור אספקת אוויר | 0.45MPa או יותר, במצב נקי ויבש | |
| ממד חיצוני (לא כולל תחזיות) | L1374 x W1948 x H1445 מ'מ | |
| מִשׁקָל | כ. 2,250 ק'ג (יחידה ראשית בלבד) | |
* מפרטים ומראה עשויים להשתנות ללא הודעה מוקדמת.
* צור קשר עם ICT לפרטים נוספים.
| רשימת ציוד קו SMT
ה-Σ-G5SⅡ משולב בדרך כלל בקו ייצור SMT שלם הכולל מדפסת משחת הלחמה, מערכת בדיקת SPI, תנור זרימה חוזרת, מכונת בדיקת AOI וציוד לטיפול ב-PCB. ICT מספקת אינטגרציה מלאה של קווים המכסים SMT, DIP, ציפוי ופתרונות אוטומציה חכמים של מפעלים כדי לעזור ללקוחות לבנות מערכות ייצור אלקטרוניקה יעילות וניתנות להרחבה ברחבי העולם.

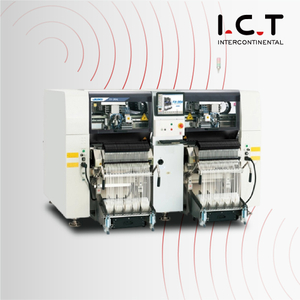

ICT מספקת גם מגוון של מכונות SMT משלימות, לרבות דגמי בחירה ומקום מסדרת YSM, YRM ו-Σ. ניתן לשלב מכונות אלו לבניית קווי ייצור מלאים במהירות גבוהה, המבטיחים ייצור חלק מהעמסת לוח ועד לבדיקה סופית, ומציעים פתרון אוטומטי בקנה מידה מלא עבור יישומי PCB מגוונים.
| סרטון הצלחת לקוחות
ICT סיפק בהצלחה קו SMT אוטומטי מלא בקזחסטן עבור יצרן אלקטרוניקה כוח. המהנדסים שלנו סיפקו התקנה באתר, הדרכה ותמיכה טכנית. הקו כולל מגוון שלם של מכונות SMT: מעמיס SMT, מדפסת אוטומטית מלאה, תנור זרימה חוזרת, מסוע SMT ומכונת AOI לא מקוונת. המערכת השיגה הרכבת PCB יעילה ואיכותית תוך שהלקוח צבר מומחיות תפעולית.
| תמיכה בשירות והדרכה
ICT מספקת תמיכה מקצה לקצה עבור התקנה והדרכה של YRM20. המהנדסים שלנו מנחים את הלקוחות דרך התקנת מכונות, תפעול ותחזוקה, ומבטיחים שקווי ייצור מגיעים ליעילות מיטבית. שירותי הכוונה מרחוק ושירותי תגובה מהירה מבטיחים זמן השבתה מינימלי, ומסייעים למפעלים לשמור על פעילות רציפה ואיכותית.
| שבחי לקוחות
'כל המכונות הן מסין ICT איכות ומחיר טובים. תודה לכם אנדי ובילי על בניית הקו הזה והכשרת אותנו להשתמש במכונות האלה.' הלקוחות שלנו משבחים בעקביות את המומחיות ההנדסית, המשלוח היעיל והתגובה המהירה שלנו, מה שמבטיח ביטחון הפעלה חלקים וייצור.
| ההסמכה שלנו
YRM20 מאושר עם CE, RoHS, ISO9001 ופטנטים מרובים. ICT מבטיח עמידה קפדנית בתקני בטיחות ואיכות גלובליים, ומספקת ציוד אמין, בטוח ותואם במלואו עבור יצרני אלקטרוניקה בינלאומיים.
| על ICT ומפעל
ICT מתמחה בפתרונות SMT ו-THT, עם צוות מו'פ חזק ומתקני ייצור נרחבים. המפעלים שלנו משרתים אלפי לקוחות ברחבי העולם, ועוקבים אחר תהליכי בקרת איכות קפדניים ומערכות ניהול מוצר מקיפות. עם טווח הגעה עולמי ותמיכה הנדסית מקצועית, ICT מספק פתרונות SMT מלאים ובעלי ביצועים גבוהים המותאמים לדרישות ייצור מגוונות.
